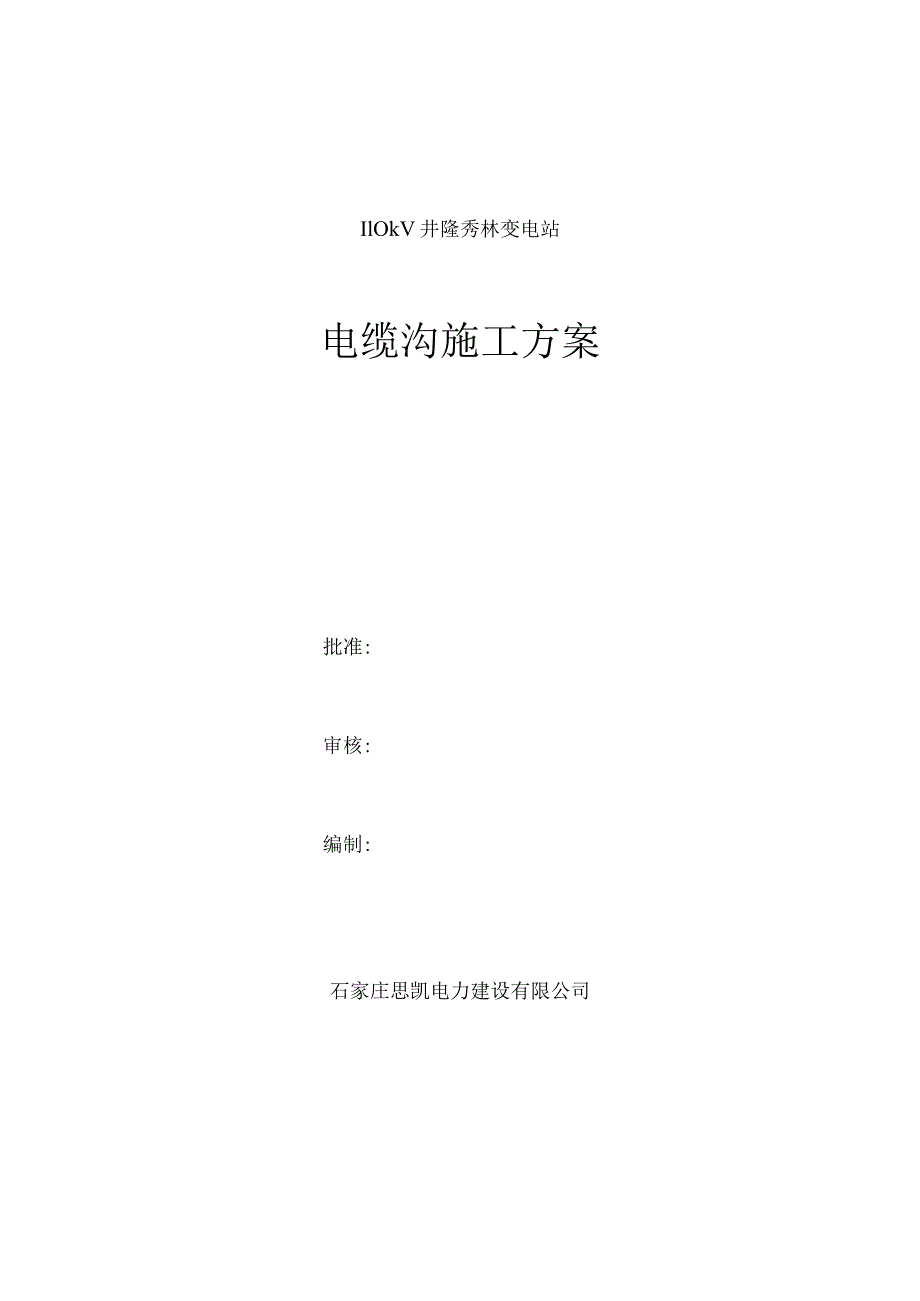

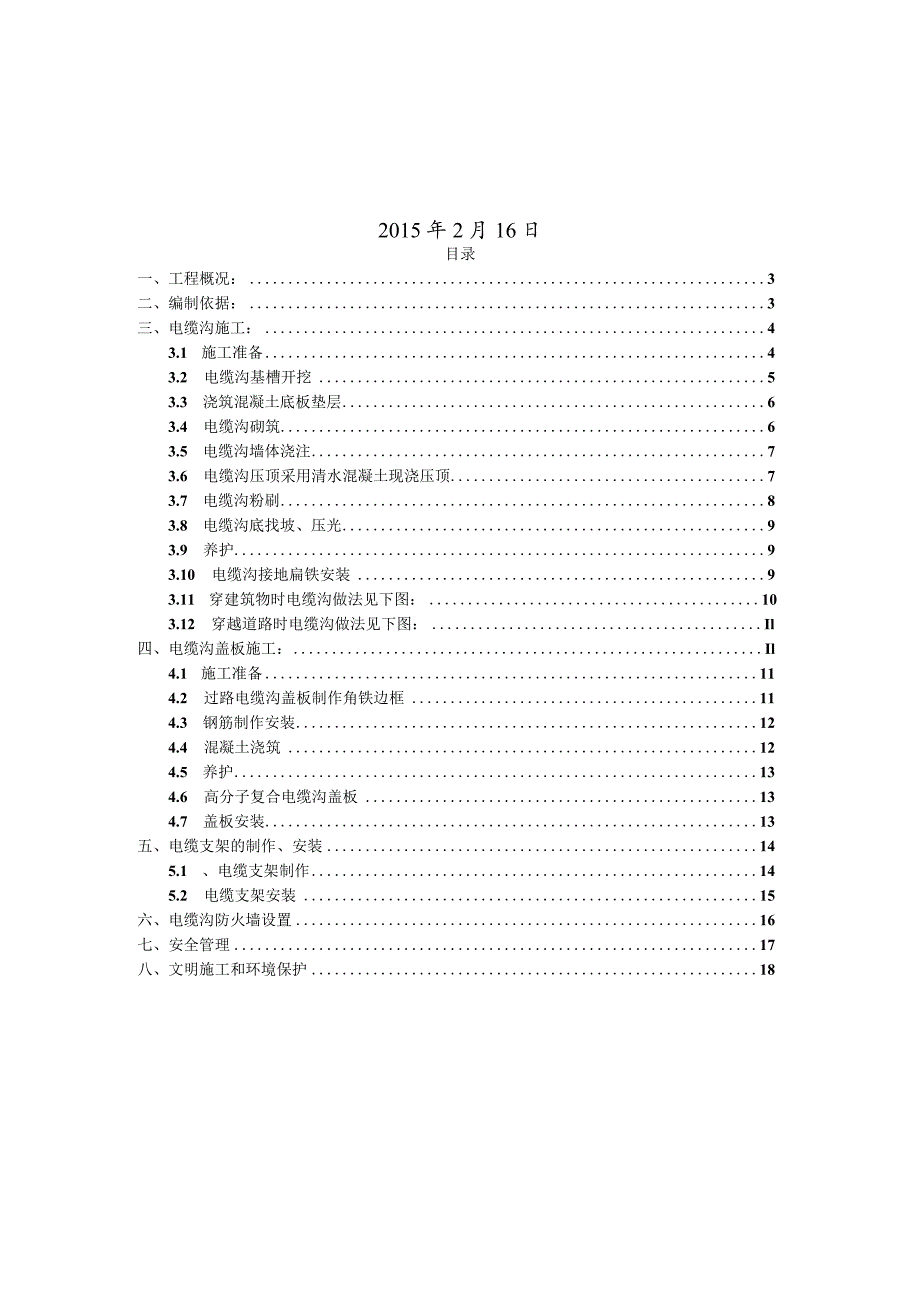

1、IlOkV井隆秀林变电站电缆沟施工方案批准:审核:编制:石家庄思凯电力建设有限公司2015年2月16日目录一、工程概况：3二、编制依据：3三、电缆沟施工：43.1 施工准备43.2 电缆沟基槽开挖53.3 浇筑混凝土底板垫层63.4 电缆沟砌筑63.5 电缆沟墙体浇注73.6 电缆沟压顶采用清水混凝土现浇压顶73.7 电缆沟粉刷83.8 电缆沟底找坡、压光93.9 养护93.10 电缆沟接地扁铁安装93.11 穿建筑物时电缆沟做法见下图：103.12 穿越道路时电缆沟做法见下图：Il四、电缆沟盖板施工：Il4.1 施工准备114.2 过路电缆沟盖板制作角铁边框114.3 钢筋制作安装124.4

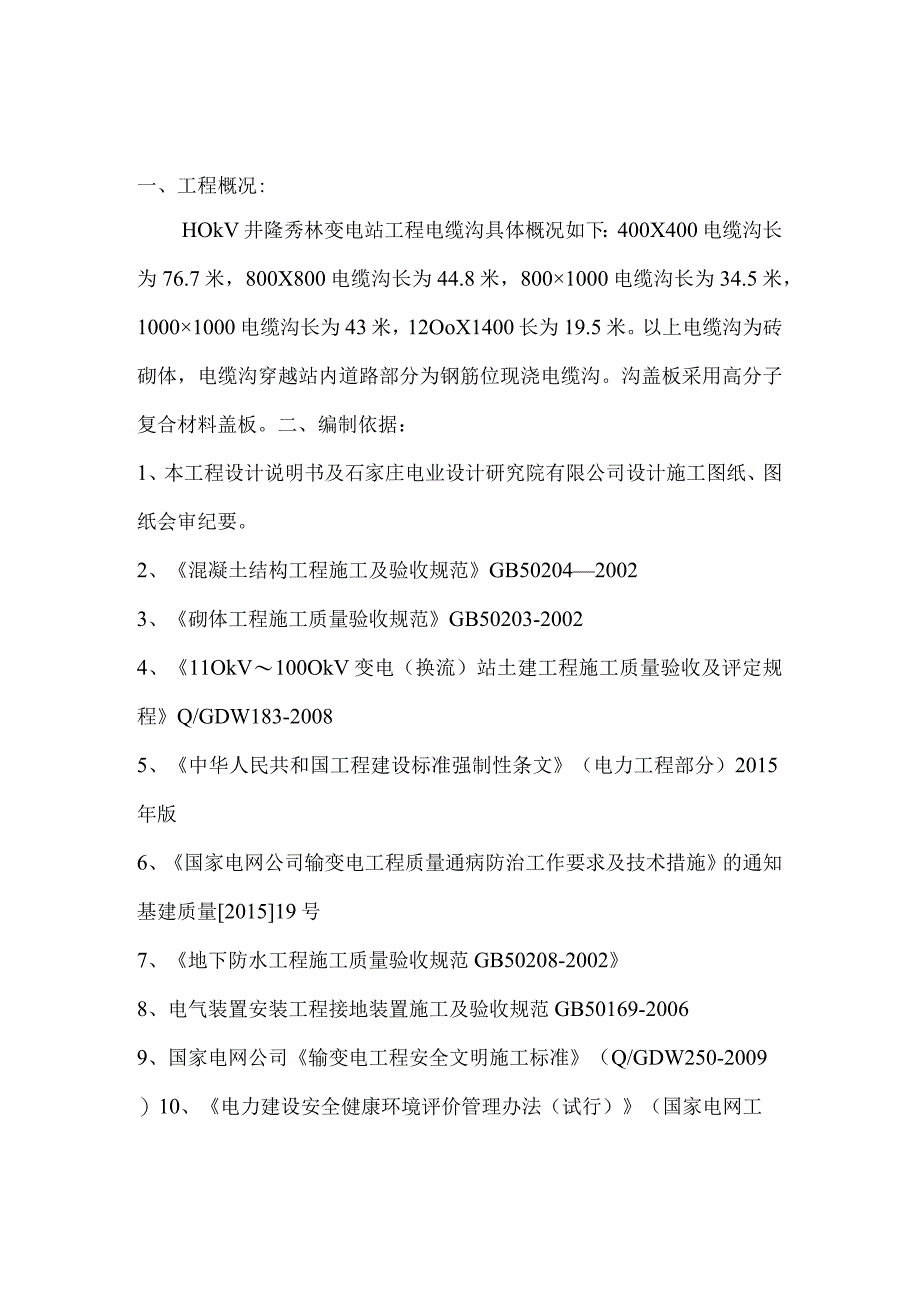

2、 混凝土浇筑124.5 养护134.6 高分子复合电缆沟盖板134.7 盖板安装13五、电缆支架的制作、安装145.1 、电缆支架制作145.2 电缆支架安装15六、电缆沟防火墙设置16七、安全管理17八、文明施工和环境保护18一、工程概况:HOkV井隆秀林变电站工程电缆沟具体概况如下：400X400电缆沟长为76.7米，800X800电缆沟长为44.8米，8001000电缆沟长为34.5米，10001000电缆沟长为43米，12OoX1400长为19.5米。以上电缆沟为砖砌体，电缆沟穿越站内道路部分为钢筋位现浇电缆沟。沟盖板采用高分子复合材料盖板。二、编制依据：1、本工程设计说明书及石家庄电
3、业设计研究院有限公司设计施工图纸、图纸会审纪要。2、混凝土结构工程施工及验收规范GB5020420023、砌体工程施工质量验收规范GB50203-20024、11OkV100OkV变电（换流）站土建工程施工质量验收及评定规程Q/GDW183-20085、中华人民共和国工程建设标准强制性条文（电力工程部分）2015年版6、国家电网公司输变电工程质量通病防治工作要求及技术措施的通知基建质量201519号7、地下防水工程施工质量验收规范GB50208-20028、电气装置安装工程接地装置施工及验收规范GB50169-20069、国家电网公司输变电工程安全文明施工标准（Q/GDW250-2009）10
4、、电力建设安全健康环境评价管理办法（试行）（国家电网工2004488号）11、国家电网公司输变电工程施工危险点辩识及预控措施（基建安全200550号）。12、国家电网公司输变电工程施工安全措施补助费、文明施工措施费管理规定（试行）（国家电网基建2005）34号）13、建筑工程清水混凝土施工技术规程DB11-T464-2007三、电缆沟施工：3.1施工准备（1）材料的准备混凝土采用商品混凝土，有出厂合格证及复试合格报告；模板采用表面平整、加工精密、有一定刚度的多层清水混凝土专用模板；钢筋进入现场前应进行外观及资料（出厂合格证中）检查，并经送样复试合格方可使用。（2）技术准备1）图纸会审：会审应由
5、专业到综合的顺序逐步进行。会审前参加人员熟悉图纸，准备意见，并进行必要的核对。会检后，由现场施工技术负责人向现场各专业工种进行施工图纸交底。2）技术交底：每个措施必须进行施工技术交底，技术交底内容要充实，具有针对性和指导性，全体参加施工的人员都要参加交底并签字,并形成书面交底记录。3）定位放线：根据变电站总平面布置图，采用经纬仪、拉线、尺量、定出电缆沟的基准线。4)、劳动力组织3月4月5月6月土方班10106混凝土班组150钢筋班组150模板班组1510电焊工45)、工期安排(1) 土方开挖2015年3月27日-2015年3月29日(2)底板施工2015年3月30日-2015年4月05日(3)
6、沟壁砌筑及混凝土施工2015年4月06日-2015年4月26日(4)沟壁地下防水施工2015年5月10日-2015年5月15日(5)电缆沟盖板安装2015年6月10日-2015年6月15日6)、测量器具测量器具名称编号检验证编号检验单位H效期水准仪37361AH10-0086河北省计量科学研究所2015.03.03-2016.03.02经纬仪362640AH10-0085河北省计量科学研究所2015.03.03-2016.03.0250米钢卷尺0459J09-5389河北省计量科学研究所2015.03.03-2015.09.035米钢卷尺0873CD20150285邢台市计量测试所2015.0
7、3.08-2015.03.077)、主要机械机械名称规格型号数量进场时间装载机ZL30E12015年3月25日混凝土搅拌机JS50012015年3月25日配料机PLD40012015年3月25日运输三轮车TYTI5D82、7Y-115D2222015年3月25日挖掘机PC200-712015年3月25日电焊机62015年6月8日根据设计要求，基槽土方开挖至电缆沟底基础设计标高，电缆沟壁应根据土质要求及电缆沟深度放坡，电缆沟基槽两侧设排水沟及集水井，以防止沟壁坍塌。开挖完成后，应组织相关人员（设计勘察单位、施工单位、监理单位、业主）进行验槽，并做好记录。地基验收合格后方可进行下道工序的施工。（重
8、点：根据集水坑的位置按照设计要求的坡度及排水方向合理的进行找坡。）3.3 浇筑混凝土底板垫层基底原土夯实，放设电缆沟底垫层模板边线以及坡度线，根据边线及坡度线安装模板，并采用水准仪跟踪测定模板标高。基础较宽时，在基槽中间部分设水平控制桩。3.4 电缆沟砌筑本站电缆沟设计为砖砌体电缆沟，当电缆沟穿越站内道路时为混凝土电缆沟。砌体采用MulO砖，M5.0水泥砂浆砌筑，沟壁砌筑时应提前进行浇水湿润，并根据沟道中心线在垫层上弹出砌筑沟壁的位置，并设立皮数杆，拉IOm通线进行砌筑。沟壁砌筑时应采取“三一”砌法，上下错缝，内外搓接，灰缝应横平竖直，厚薄均匀，水平灰缝应控制在8-12mm范围之内，具体数值由
9、皮数杆确定。水平灰缝的砂浆饱满度不得小于80%,竖向灰缝不得出现通缝，砌体的转角处应同时砌筑，施工过程中应随时检查砖同壁砌筑平整度和垂直度，砌筑到设计标高须及时进行预埋铁件埋设。在砌筑过程中应按规范要求制作砂浆试块并及进行送验。沟壁砌筑前应先于沟底的表面弹放沟壁的内边线，转角及十字交叉处应进行45度的倒角施工。下图所示:3.5 电缆沟墙体浇注混凝土电缆沟施工主要就是控制模板安装工程：模板采用12mm厚清水混凝土专用模板，方料采用50义70杉木方料制作定型模。支撑采用40X60松木料与钢管相结合，水平支撑以400mm、垂直支撑以60Omm为宜。支模时要按给定的轴线弹出其外边线，以便支模。模支好后
10、，要检查其边线是否直，沟内侧模板与模板交接处要粘贴透明胶带，滚刷脱模剂。伸缩缝（挖方区为每20.Om一道，填方区及现浇碎电缆沟为每10.015.0m一道）处要用模板封堵、平直，要求装清水模。3.6 电缆沟压顶采用清水混凝土现浇压顶为了增加工艺效果，站内户外电缆沟压顶采用清水混凝土现浇压顶。混凝土压顶的上面两道阳角采用倒圆角工艺。鉴于破砌电缆沟压顶为清水混凝土，其表面应与沟壁抹灰后在一个平面，故压顶浇筑时内侧边缘应宽出砌筑面15-20mr11o见下图：3.7 电缆沟粉刷根据墙面粉刷厚度塌饼、冲筋，采用1：3水泥砂浆打糙，1：2水泥砂浆压光。粉刷前墙面要充分浇水湿润，混凝土面层采用108胶水掺水泥
11、素浆批浆。为保证电缆沟长方向粉刷的顺直及平整，在电缆沟顶面采用经纬仪测点弹中心控制线，电缆沟壁弹水平控制线，作为控制电缆沟粉刷面的基准线。为保证电缆沟粉刷棱角分明，应先做好两侧粉刷护角，粉刷电缆沟上部面层，再粉刷侧壁。电缆沟粉刷中，原材料应采用同一批次进场材料，拌合砂浆配比应统一、以保证电缆沟粉刷面色泽均匀一致。粉刷砂浆应在规定时间内用完，不允许用干水泥或砂浆干粉在粉刷层表面吸水。面层砂浆使用时不允许加水拌合，残余砂浆加水搅拌后，只允许做底层打糙。粉刷面层压光后，电缆沟应棱角通长顺直，沟壁平整，无砂眼、凹坑，抹纹，粉刷层色泽一致,无空鼓、龟裂。电缆沟顶粉刷宜每隔2m垂直于长度方向镶贴分格条,以
12、减少由于沟长而引起的收缩裂缝。3.8 电缆沟底找坡、压光电缆沟应根据设计要求进行找坡，采用水准仪测定坡度标高线，沟底塌饼，冲筋较厚部位采用细石混凝土找平，找坡混凝土与砂浆面层宜一次性完成。浇筑前应清理沟底积水、杂物，并进行扫浆。沟底混凝土采用铝合金直尺刮平，浇筑时应注意混凝土及砂浆，不得污染沟壁砂浆面层。掌握好混凝土面层水份，进行混凝土表面原浆压光，压光应在混凝土终凝前进行，应不少于3遍压光，压光后面层应无砂眼、凹坑、抹纹，表面应洁净、光滑。沟底找坡时，走水线缝沟中做,按12%的坡比纵向找坡，横向按2%找坡，严禁沟内积水。施工时,沟底走水线用A75的UPVC管或镀锌钢管，在沟底水泥砂浆初凝时,
13、拉线依次把走水沟压出来，然后再其表面压光时，将其走水槽压光、圆滑。为了防止垃圾堵塞管道，在每一个入水口处，加盖滤水盖。3.9养护电缆沟壁抹灰完成后，应进行覆盖浇水养护不少于7天。电缆沟内的接地扁钢安装前先根据设计要求于沟壁上弹水平线控制扁钢的平直度。为了保证扁钢铁牢固性，水平线弹放完成后于扁钢放置中心位置每隔500mm,种植拉结钢筋，拉结钢筋的直径宜为IOmm。（种植钢筋完成后应由检测单位对其进行拉拔试验，符合规范要求后方可进行下道工序的施工。）扁钢安装焊接前先按种植钢筋的间距打孔，孔径大于拉结钢筋2号为宜。缝隙中用电焊填平牢固。焊接前为了防止扁铁焊接变形，应每米设置角钢将扁铁支撑。在铁件预制
14、块上进行扁铁焊接，焊接中应拉通长线整平，扁铁搭接长度不应小于2倍扁铁宽度，焊接应三边焊接，焊接质量应符合施工规范要求。焊缝的防腐处理：地埋部分采用热沥表；明露部分采用喷外锌处理。3.11 穿建筑物时电缆沟做法见下图：3.12 穿越道路时电缆沟做法见下图:马路宽四、电缆沟盖板施工：4.1 施工准备（1）材料准备：砂、石应有复试报告，水泥应有出厂合格证及复试报告；钢筋应进行外观及资料（质量证明书）检查，并经送样复试合格；角钢应有合格证，进场应进行外观检查，无变形翘曲现象，规格、型号、壁厚应达到设计要求。电焊条应有合格证，电焊工应有上岗证。（2）技术准备1）图纸会审。会审应由专业到综合的顺序逐步进行
15、。会检前参加人员熟悉图纸，准备意见，并进行必要的核对。会审后，由现场施工技术负责人向现场各专业工种进行施工图纸交底。2）技术交底。每个措施必须进行施工技术交底，技术交底内容要充实，具有针对性和指导性，全体参加施工的人员都要参加交底并签字,并形成书面交底记录。4.2 过路电缆沟盖板制作角铁边框根据边框放样尺寸，由专人进行角铁画线切割，角铁两头切割45,角铁边框进行45。拼角焊接。焊接时可进行对称焊接，减少变形，角铁边框焊接时不可有过烧、咬边、夹渣等现象。焊接时为保证角铁边框尺寸一致、不变形。边框底部可设置平整钢板一块，在钢板上弹线，四周用角钢焊出角铁边框模型，焊接时角铁放入模型内焊接加工。电缆沟盖板边框边框焊接后送入镀锌厂进行加热镀锌处理，镀锌后边框容易变形，
