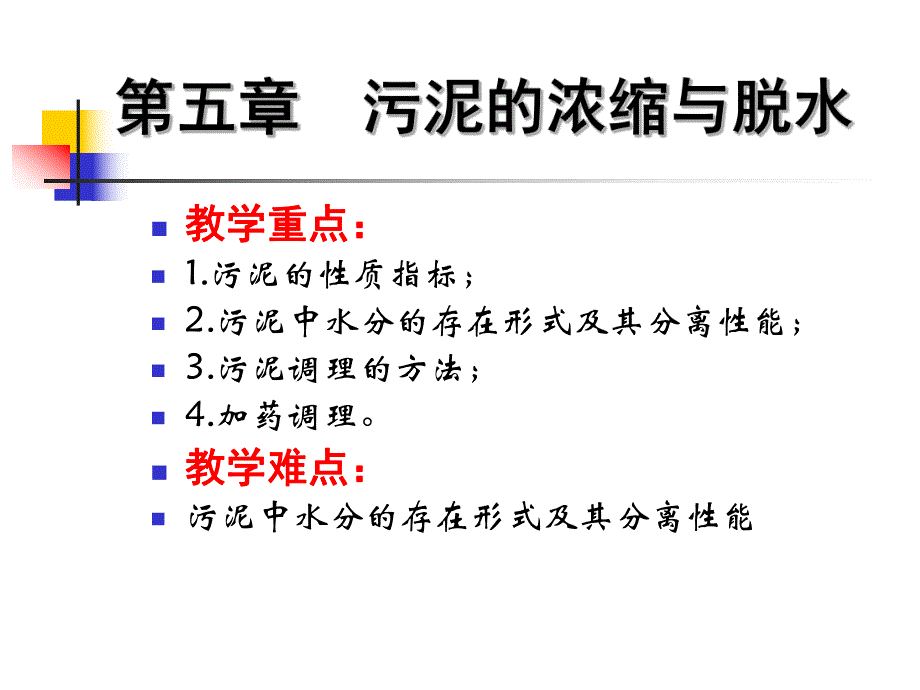

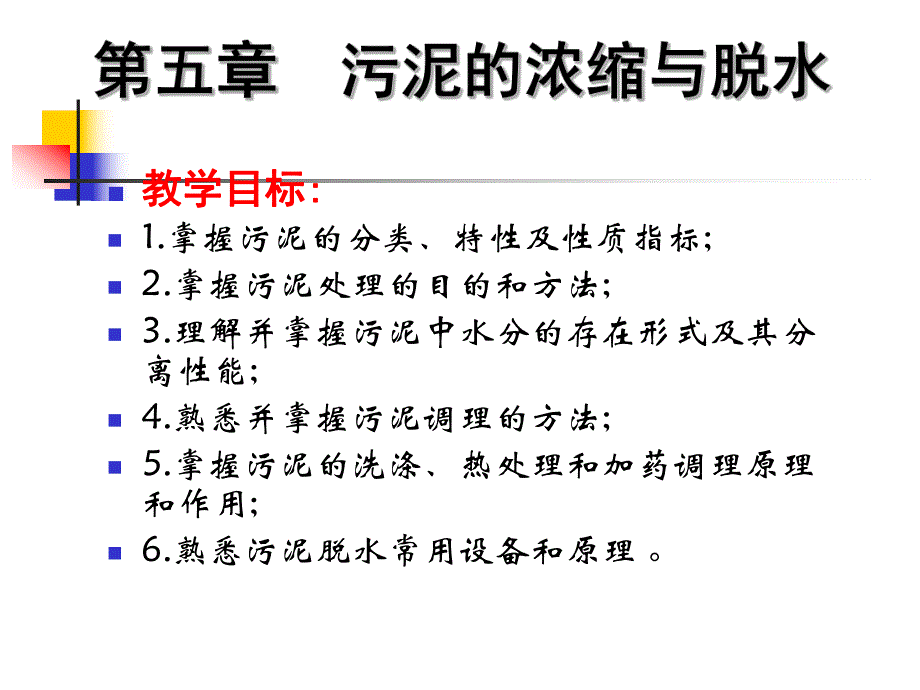

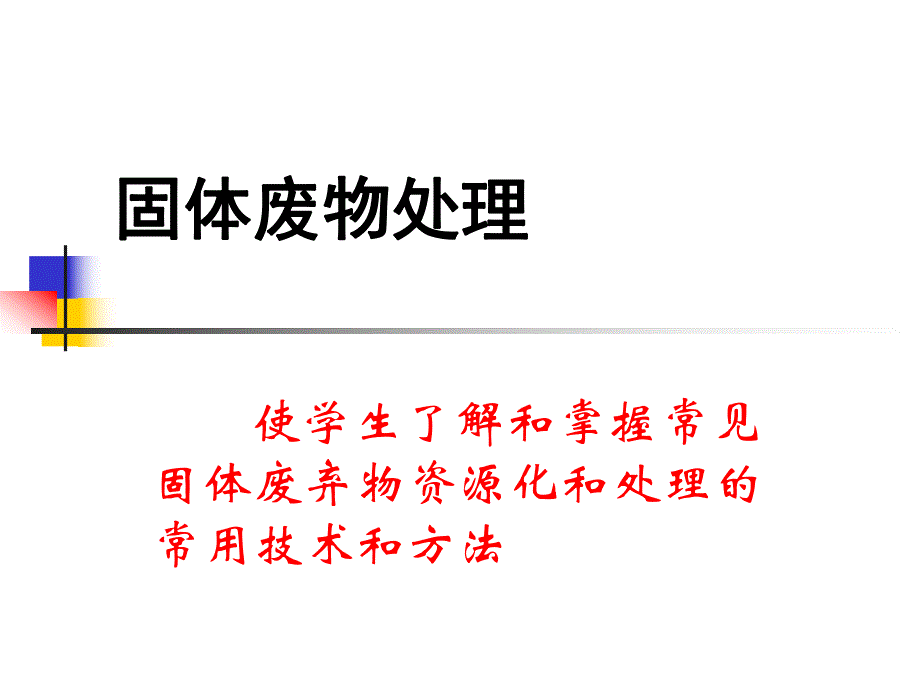

1、固体废物处理固体废物处理 使学生了解和掌握常见固体废弃物资源化和处理的常用技术和方法 n教学目标教学目标:n1.掌握污泥的分类、特性及性质指标;n2.掌握污泥处理的目的和方法;n3.理解并掌握污泥中水分的存在形式及其分离性能;n4.熟悉并掌握污泥调理的方法;n5.掌握污泥的洗涤、热处理和加药调理原理和作用;n6.熟悉污泥脱水常用设备和原理。n教学重点：教学重点：n1.污泥的性质指标；n2.污泥中水分的存在形式及其分离性能；n3.污泥调理的方法；n4.加药调理。n教学难点：教学难点：n污泥中水分的存在形式及其分离性能n教学内容：教学内容：n5.1概述；n5.2污泥浓缩；n5.3污泥调理；n5.4
2、污泥脱水；n5.5污泥生物沥浸处理5.1 5.1 概述概述污泥污泥n 在给水和废水处理中，采用了各种分离方法以去掉溶解的、悬浮的或胶体的固体物质。从这些不同处理过程产生的各类沉淀物，漂浮物等统称为污泥。5.1 5.1 概述概述污泥的分类污泥的分类n1）按来源分：n 给水污泥、生活污水污泥、工业废水污泥n2）按分离过程分：n 沉淀污泥(包括物理沉淀污泥，混凝污泥、化学污泥)。初沉污泥和化学污泥n 生物处理污泥(指污水在二级处理过程中产生的污泥，包括生物滤池、生物转盘等方法得到的腐殖污泥及活性污泥法得到的活性污泥)。活性污泥和腐殖污泥n 现代污水处理厂污泥大部分是沉淀污泥和生物处理污泥的混合污泥。
3、5.1 5.1 概述概述污泥的分类污泥的分类n3)按污泥成分和性质分：n 有机污泥。以有机物为主要成分的有机污泥，可简称为污泥。有机物含量高，容易腐化发臭，颗粒较细，密度较小，含水率高且不易脱水，是呈胶状结构的亲水性物质，便于用管道输送。n 无机污泥。以无机物为主要成分的无机污泥，常称为沉渣。颗粒较粗，密度较大，含水率较低且易于脱水，但流动性较差，不易用管道输送。n生活污水污泥或混合污水污泥均属有机污泥。n给水处理沉砂池以及某些工业废水物理、化学处理过程中的沉淀物均属沉渣，无机污泥一般是疏水性污泥。5.1 5.1 概述概述污泥的分类污泥的分类n4)按污泥在不同处理阶段分：n 生污泥n 浓缩污泥
4、n 消化污泥n 脱水干化污泥n 干燥污泥n 污泥焚烧灰5.1 5.1 概述概述污泥的性质指标污泥的性质指标n1 1）污泥的含水率和固体含量）污泥的含水率和固体含量n 污泥中所含水分的含量与污泥总质量之比称为污泥含水率()，相应地固体物质在污泥中质量比例称为固体含量()。n 污泥的含水率一般都很大，相对密度接近1。通常，固体颗粒越细小，其所含有机物越多，污泥的含水率越高。nV1/V2=W1/W2=(100-P2)/(100-P1)=C2/C1n式中：V，W，C为含水率为P时污泥的体积，质量，固体含量。5.1 5.1 概述概述污泥的性质指标污泥的性质指标n1 1）污泥的含水率和固体含量）污泥的含水
5、率和固体含量n某混合污泥产生量为100m3/d，将此污泥固体含量从4.0%浓缩至8.0%，求污泥浓缩后体积减少多少？n解：nV1/V2=C2/C1=8.0%/4.0%=2n所以V2=0.5V15.1 5.1 概述概述污泥的性质指标污泥的性质指标n2 2）污泥的脱水性能）污泥的脱水性能n 浓缩达到97%左右，为了进一步降低含水量，减小体积，以利于污泥的输送、处理和处置，都必须对污泥进行脱水处理。不同性质的污泥，脱水的难易程度不同，可用脱水性能表示。n污泥比阻:在1m2过滤面积上，截留1kg干泥时，滤液通过所需克服的阻力。n9.811013m/kg，不易脱水n在其中，脱水性能中等n4.91012m
6、/kg，易脱水5.1 5.1 概述概述污泥的性质指标污泥的性质指标n污泥比阻：n根据经验公式可知，过滤基本公式dV/dt=PA2/u(rwV+RA)n积分求解可得t/V=bV+an污泥比阻为 r=2bPA2/uw.n根据过滤时间和滤液体积t/V和V的关系曲线求斜率b，计算r.n水处理实验中涉及到污泥比阻的测定实验。5.1 5.1 概述概述污泥的性质指标污泥的性质指标n2 2）污泥的脱水性能）污泥的脱水性能n 浓缩达到97%左右，为了进一步降低含水量，减小体积，以利于污泥的输送、处理和处置，都必须对污泥进行脱水处理。不同性质的污泥，脱水的难易程度不同，可用脱水性能表示。n污泥毛细管吸水时间：污泥
7、与滤纸接触时，在毛细管作用下，污泥中的水分在滤纸上渗透1cm距离所需的时间。nCST值测定仪器5.1 5.1 概述概述污泥的性质指标污泥的性质指标n3 3）挥发性固体与灰分）挥发性固体与灰分n挥发性固体烘干后的污泥在550-600度下完全燃烧后的损失量。n挥发性固体能够近似地表示污泥中有机物含量，又称为灼烧减量。n灰分则表示无机物含量，又称为固定固体或灼烧残渣。5.1 5.1 概述概述污泥的性质指标污泥的性质指标n4 4）污泥的可消化性）污泥的可消化性n 污泥中的有机物是消化处理的对象，其中一部分是能被消化分解的，另一部分是不易或不能被消化分解的，如纤维素等。常用可消化程度来表示污泥中可被消化
8、分解的有机物数量。n5 5）污泥中微生物）污泥中微生物n 生活污泥、医院排水及某些工业废水(如屠宰场废水)排出的污泥中，含有大量的细菌及各种寄生虫卵。为了防止在利用污泥的过程中传染疾病，必须对污泥进行寄生虫卵的检查并加以适当处理。5.1 5.1 概述概述污泥处理的目的污泥处理的目的n(1)降低水分，减少体积。n 以利于污泥的运输、储存及各种处理和处置工艺的进行。n(2)使污泥卫生化，稳定化。n 污泥常含有大量的有机物，也可能含有多种病原菌，有时还含其他有毒有害物质。必须消除这些会散发恶臭、导致病害及污染环境的因素，使污泥卫生而稳定无害。n(3)通过处理可改善污泥的成分和性质。n 以利于应用并达
9、到回收能源和资源的目的。5.1 5.1 概述概述污泥处理方法污泥处理方法污泥污泥 浓缩浓缩 消化消化 干化干化 预处理预处理机机 械脱水械脱水干燥干燥 与焚烧与焚烧最终最终 处理处理5.1 5.1 概述概述污泥处理方法污泥处理方法n（1）污泥浓缩方法有重力浓缩法和气浮浓缩法。n（2）污泥的消化是在人工控制条件下，通过微生物的代谢作用使污泥中的有机物质稳定化。n（3）污泥调理是污泥机械脱水前的预处理，其目的是改善污泥脱水性能，提高脱水设备的生产能力。5.1 5.1 概述概述污泥处置的方法污泥处置的方法n(1)(1)污泥的利用：污泥的利用：n农肥、沼气及建筑材料n(2)(2)污泥的处置：污泥的处置
10、：n填埋、焚烧及投弃5.25.2污泥浓缩污泥浓缩n 污泥浓缩的目的就是降低污泥中水分，缩小污泥的体积，但仍保持其流体性质，有利于污泥的运输、处理与利用。n 浓缩后污泥含水率仍高达8590以上，可以用泵输送。污泥浓缩的方法主要有重力浓缩、气浮浓缩与离心浓缩。5.25.2污泥浓缩污泥浓缩污泥中水分污泥中水分n1）间隙水70浓缩法去除n2）毛细结合水20离心、真空等机械脱水法去除n3）表面吸附水7加热法去除n4）内部(结合)水3生物法破坏细胞膜或高温加热法、冻融法去除5.25.2污泥浓缩污泥浓缩污泥中水分污泥中水分n1 1）间隙水）间隙水n 被大小污泥块固体包围着的间隙水，并不与固体直接结合，作用力
11、弱，因而很容易分离。n 这部分水是污泥浓缩的主要对象。当间隙水很多时，只需在调节池或浓缩池中停留几小时，就可利用重力作用使间隙水分离出来。间隙水约占污泥水分总量的70。n 重力浓缩，污泥浓缩的脱水对象主要是间隙水。5.25.2污泥浓缩污泥浓缩污泥中水分污泥中水分n2 2）毛细结合水）毛细结合水n 在细小污泥固体颗粒周围的水，由于产生毛细现象，形成毛细结合水。各类毛细结合水约占污泥中水分总量的20。n 由毛细现象形成的毛细结合水受到液体凝聚力和液固表面附着力作用，要分离出毛细结合水需要有较高的机械作用力和能量，可以用与毛细水表面张力相反的作用力，例如离心力、负压抽真空、电渗力或热渗力等，常用离心
12、机、真空过滤机或高压压滤机来去除这部分水。5.25.2污泥浓缩污泥浓缩污泥中水分污泥中水分n3 3）表面吸附水）表面吸附水n 污泥常处于胶体状态，例如活性污泥属于凝胶，污泥的胶体颗粒很小，比表面积大，故表面张力作用吸附水分较多。n 表面吸附水的去除较难，特别是细小颗粒或生物处理后污泥，其表面活性及剩余力场强，粘附力更大，不能用普通的浓缩或脱水方法去除。常要用混凝方法加入电解质混凝剂，以达到凝结作用而易于使污泥固体与水分离。5.25.2污泥浓缩污泥浓缩污泥中水分污泥中水分n4 4）内部）内部(结合结合)水水n 一部分污泥水被包围在微生物的细胞膜中形成内部结合水。n 内部水与固体结合得很紧，要去除
13、它必须破坏细胞膜。用机械方法是不能脱除的，但可用生物作用(好氧堆肥化、厌氧消化等)使细胞进行生化分解，或采用其他方法破坏细胞膜，使内部水变成外部液体从而进行去除。以上3、4两部分水约占污泥中水分的10，都可以采用人工加热干化热处理或焚烧法去除。5.25.2污泥浓缩污泥浓缩重力重力沉降分类沉降分类n1 1）自由沉降：）自由沉降：颗粒互不干扰n2 2）絮凝沉降：）絮凝沉降：颗粒间相互黏结，逐渐变大n3 3）拥挤（成层）沉降：）拥挤（成层）沉降：颗粒相互干扰，成为一个整体下沉，溶液与颗粒层有明显的界面n4 4）压缩沉降：）压缩沉降：上层颗粒将下层颗粒的水分挤压出来5.25.2污泥浓缩污泥浓缩评价指标
14、评价指标n1 1）浓缩污泥浓度：）浓缩污泥浓度：排泥管采样分析。2%-5%n2 2）固体回收率：）固体回收率：浓缩固体量与流入固体量的比值。浓缩池90%-95%。n3 3）分离率：）分离率：上清液溢流量与流入污泥量比值5.25.2污泥浓缩污泥浓缩设备设备n离心浓缩离心浓缩5.25.2污泥浓缩污泥浓缩设备设备5.25.2污泥浓缩污泥浓缩设备设备5.25.2污泥浓缩污泥浓缩设备设备n优点优点:浓缩度浓缩度高高,固体物质固体物质回收率达回收率达99%,99%,停留世间短停留世间短,适应性强适应性强n缺点缺点:基建费基建费用和操作费用用和操作费用高高,管理复杂管理复杂.表面吸附水表面吸附水n表面张力作
15、用表面张力作用吸附水分较多吸附水分较多离心浓缩法离心浓缩法5.25.2污泥浓缩污泥浓缩设备设备离心浓缩法离心浓缩法5.25.2污泥浓缩污泥浓缩设备设备5.35.3污泥调理污泥调理调理方法调理方法n 污泥调理是污泥浓缩和机械脱水前的预处理，改善污泥浓缩和脱水性能，提高处理效率。n洗涤洗涤(淘洗调节淘洗调节)n加药加药(化学调节化学调节)n热处理热处理n冷冻熔融法冷冻熔融法5.35.3污泥调理污泥调理污泥的洗涤污泥的洗涤 n 用于消化污泥的预处理，去除部分有机微粒，降低污泥的黏度，提高污泥的浓缩、脱水效果。节省加药(混凝剂)用量，降低机械脱水的运行费用。n 洗涤过程包括用洗涤水(二次沉淀池出水或河
16、水)稀释污泥、搅拌、沉淀分离撇除上清液。n 洗涤后上清液洗涤后上清液BODBOD5 5与悬浮物浓度常高达与悬浮物浓度常高达2000mg/L2000mg/L以以上，必须回流到污水处理厂处理，不能直接排放上，必须回流到污水处理厂处理，不能直接排放n 污泥用作土壤改良剂或肥料时，不宜采用洗涤工艺污泥用作土壤改良剂或肥料时，不宜采用洗涤工艺5.35.3污泥调理污泥调理加药调理加药调理n 加药调理，也称化学调理，是在污泥中加入助凝剂、混凝剂等化学药剂，促使污泥颗粒絮凝，改善其脱水性能。5.35.3污泥调理污泥调理加药调理加药调理n助凝剂：助凝剂：n调节污泥的pH值n供给污泥以多孔状网格的骨骼n改变污泥颗粒结构n破坏胶体的稳定性n提高混凝剂的混凝效果，增强絮体强度。n 主要有硅藻土、珠光体、酸性白土、锯屑、污泥焚烧灰、电厂粉尘及石灰等惰性物质。n 使用方法:直接加入污泥中,投加量为:10到100mg/L。或是配制成1%到6%的糊状物使用。5.35.3污泥调理污泥调理加药调理加药调理n混凝剂：混凝剂：无机混凝剂与高分子混凝剂n无机混凝剂：电解质化合物，主要有铝盐（水合硫酸铝，明矾和三氯化铝）和铁盐（
