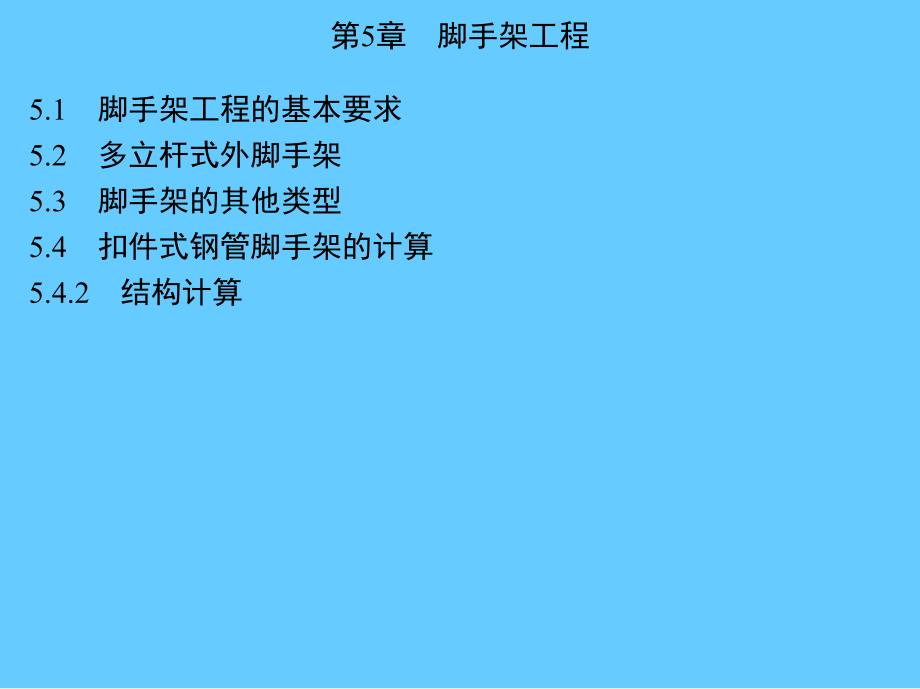

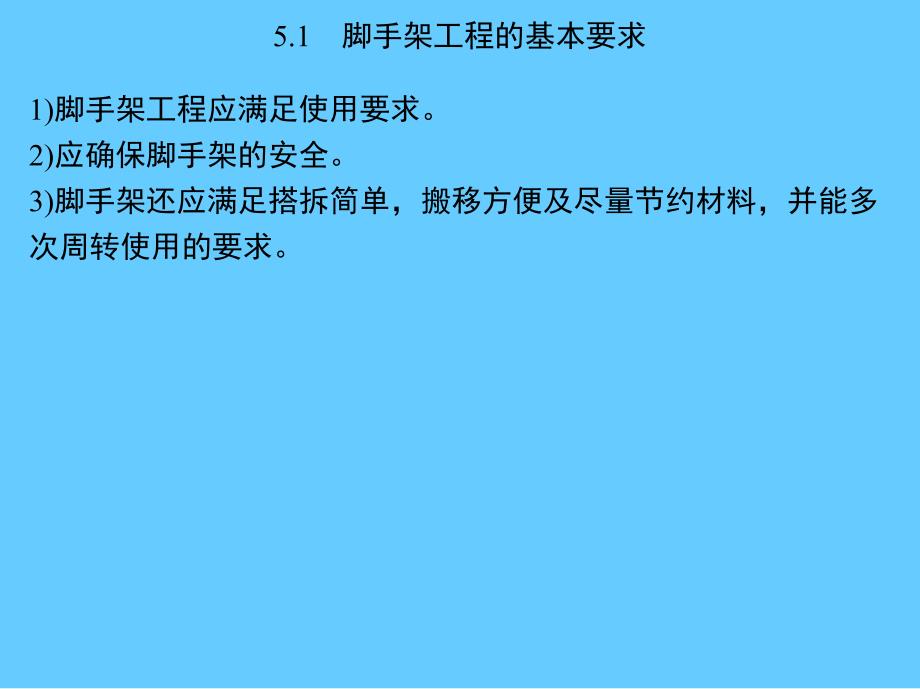

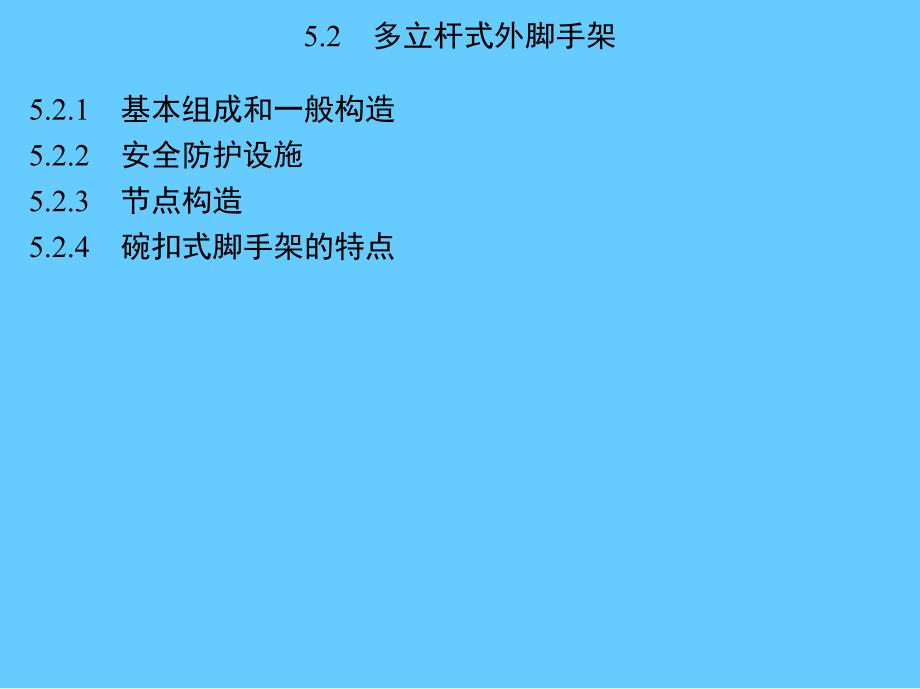

1、第5章脚手架工程5.1脚手架工程的基本要求5.2多立杆式外脚手架5.3脚手架的其他类型5.4扣件式钢管脚手架的计算5.4.2结构计算5.1脚手架工程的基本要求1)脚手架工程应满足使用要求。2)应确保脚手架的安全。3)脚手架还应满足搭拆简单，搬移方便及尽量节约材料，并能多次周转使用的要求。5.2多立杆式外脚手架5.2.1基本组成和一般构造5.2.2安全防护设施5.2.3节点构造5.2.4碗扣式脚手架的特点5.2.1基本组成和一般构造图5-1单排与双排脚手架a)单排脚手架b)双排脚手架5.2.1基本组成和一般构造图5-2扣件式钢管脚手架的组成5.2.2安全防护设施5.2.3节点构造1.扣件式节点从
2、20世纪60年代初我国开始采用扣件式钢管脚手架以来，目前这种脚手架已成为使用最普遍的脚手架品种。图5-3扣件形式a)直角扣件b)旋转扣件c)对接扣件2.碗扣式节点碗扣式脚手架是采用定型钢管杆件和碗扣接头连接的承插式多立杆脚手架。5.2.3节点构造图5-4WDJ碗扣接头a)连接前b)连接后1焊缝2横杆接头3立杆4上碗扣5、6限位销7横杆8下碗扣9流水槽5.2.3节点构造3.底座底座是用于承受脚手架立杆传递下来的荷载，将上部荷载分布传递到地基基础上以减少和防止立杆下沉。5.2.3节点构造图5-5标准底座5.2.3节点构造图5-6 焊接底座5.2.4碗扣式脚手架的特点1)杆件定型。2)杆件是轴心相交
3、，节点处为紧固式承插接头。3)除设置剪刀撑外，还按一定要求设置斜杆。5.3脚手架的其他类型5.3.1悬挑式脚手架5.3.2外挂脚手架5.3.3吊篮5.3.4升降式外脚手架5.3.5里脚手架5.4扣件式钢管脚手架的计算5.4.1荷载5.4.1荷载1.自重包括脚手架立杆、大(小)横杆、剪刀撑(或斜撑)、脚手板、扣件和连接件以及作业层、栏杆、安全网等防护设施材料的自重。2.施工荷载包括作业层上存放的材料、小型机具、运输小车及其内容物和操作人员的重量，一般情况下，结构脚手架上堆砖只允许单行侧摆三层。3.风荷载5.4.1荷载图5-7双排脚手架计算简图1立杆2小横杆3弹性支撑h步距b立杆横距连墙杆竖向间距
4、H脚手架搭设长度5.4.2结构计算1.脚手板可近似按简支板计算。2.小横杆单排架按简支梁计算，双排架时则是带伸臂的简支梁。3.大横杆可按三跨连续梁进行计算。4.立杆立杆受压，主要由稳定条件控制，可按整体平面格构压杆计算(图5-7)。5.脚手架与结构连接验算6.脚手架最大搭设高度验算双排扣件钢管脚手架，一段搭设高度不宜超过50m，超过50m时，应采取分段搭设或分段卸荷措施。复习思考题1.脚手架的作用、要求、类型和使用范围如何？2.单排和双排的扣件式钢管脚手架在构造上有何区别？3.多立杆式外脚手架的承力结构由哪几部分组成？4.脚手架的支撑体系和联墙拉结构件的作用、布置如何？5.脚手架的安全防护问题和设施有哪些？6.碗扣式脚手架与扣件式脚手架有何不同之处？7.在建筑施工中有哪几种新型的脚手架，各有何特点和应用范围？8.扣件式钢管脚手架的计算要点是什么？9.某工程脚手架的最大搭设高度Hmax=50m，均布施工荷载Q=3.0kN/m2，压制钢脚手板满铺，铺设6层，施工操作层为1层，立杆横距为1.3m。
