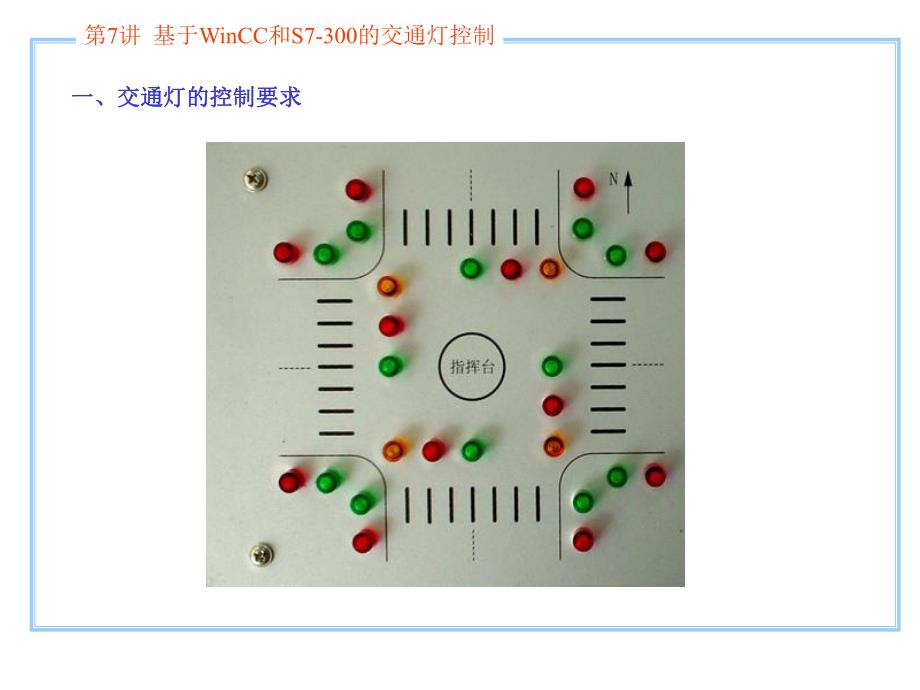

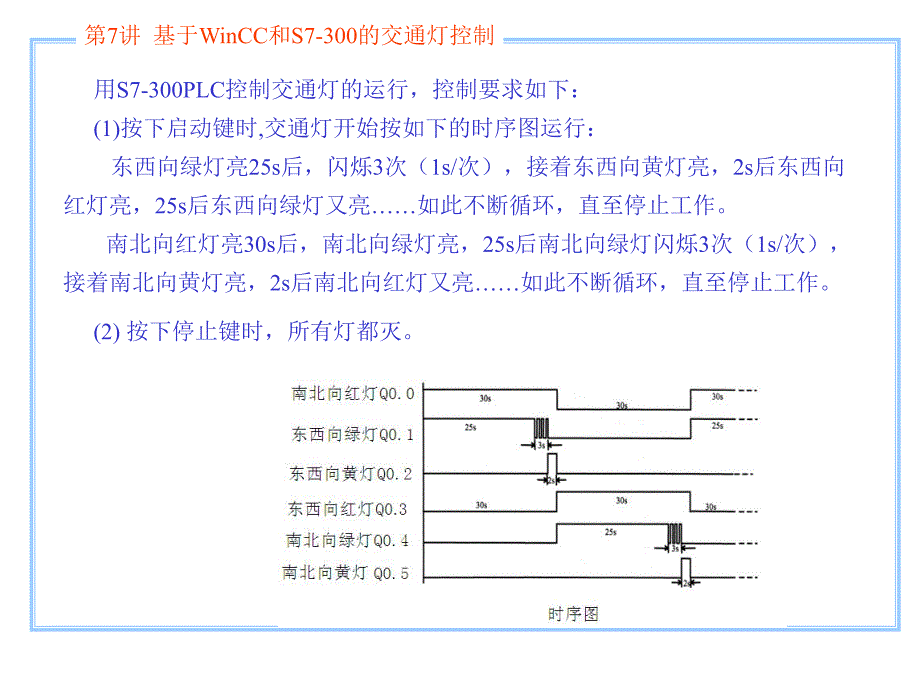

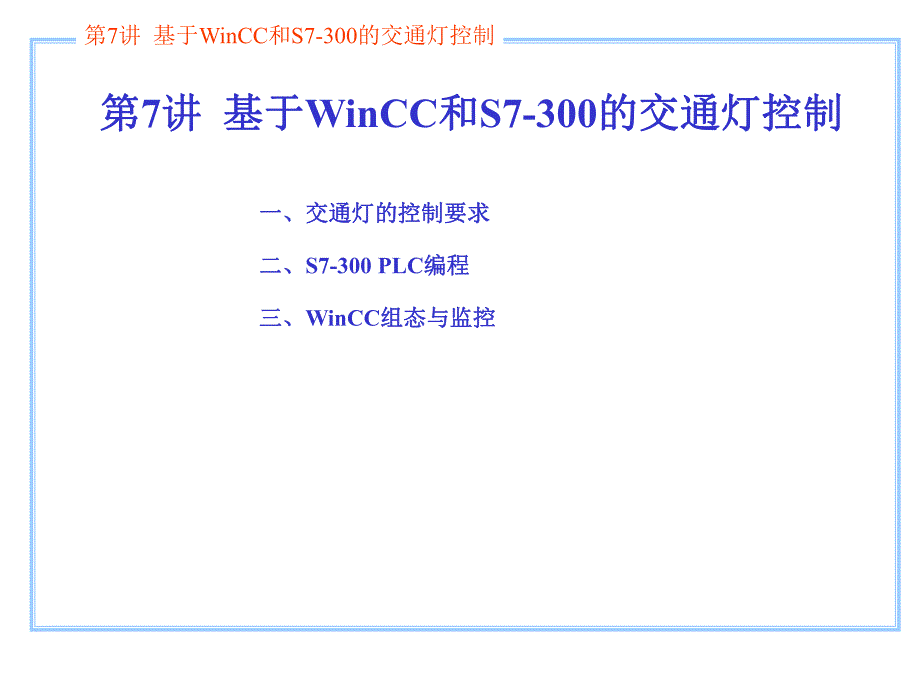

第7讲 基于WinCC和S7-300的交通灯控制第第7讲讲 基于基于WinCC和和S7-300的交通灯控制的交通灯控制一、交通灯的控制要求一、交通灯的控制要求二、二、S7-300 PLC编程编程三、三、WinCC组态与监控组态与监控第7讲 基于WinCC和S7-300的交通灯控制一、交通灯的控制要求一、交通灯的控制要求第7讲 基于WinCC和S7-300的交通灯控制用S7-300PLC控制交通灯的运行,控制要求如下:(1)按下启动键时,交通灯开始按如下的时序图运行:东西向绿灯亮25s后,闪烁3次(1s/次),接着东西向黄灯亮,2s后东西向红灯亮,25s后东西向绿灯又亮如此不断循环,直至停止工作。南北向红灯亮30s后,南北向绿灯亮,25s后南北向绿灯闪烁3次(1s/次),接着南北向黄灯亮,2s后南北向红灯又亮如此不断循环,直至停止工作。(2)按下停止键时,所有灯都灭。第7讲 基于WinCC和S7-300的交通灯控制下面用软件来编程与组态

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 高等教育 > 工学

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!
