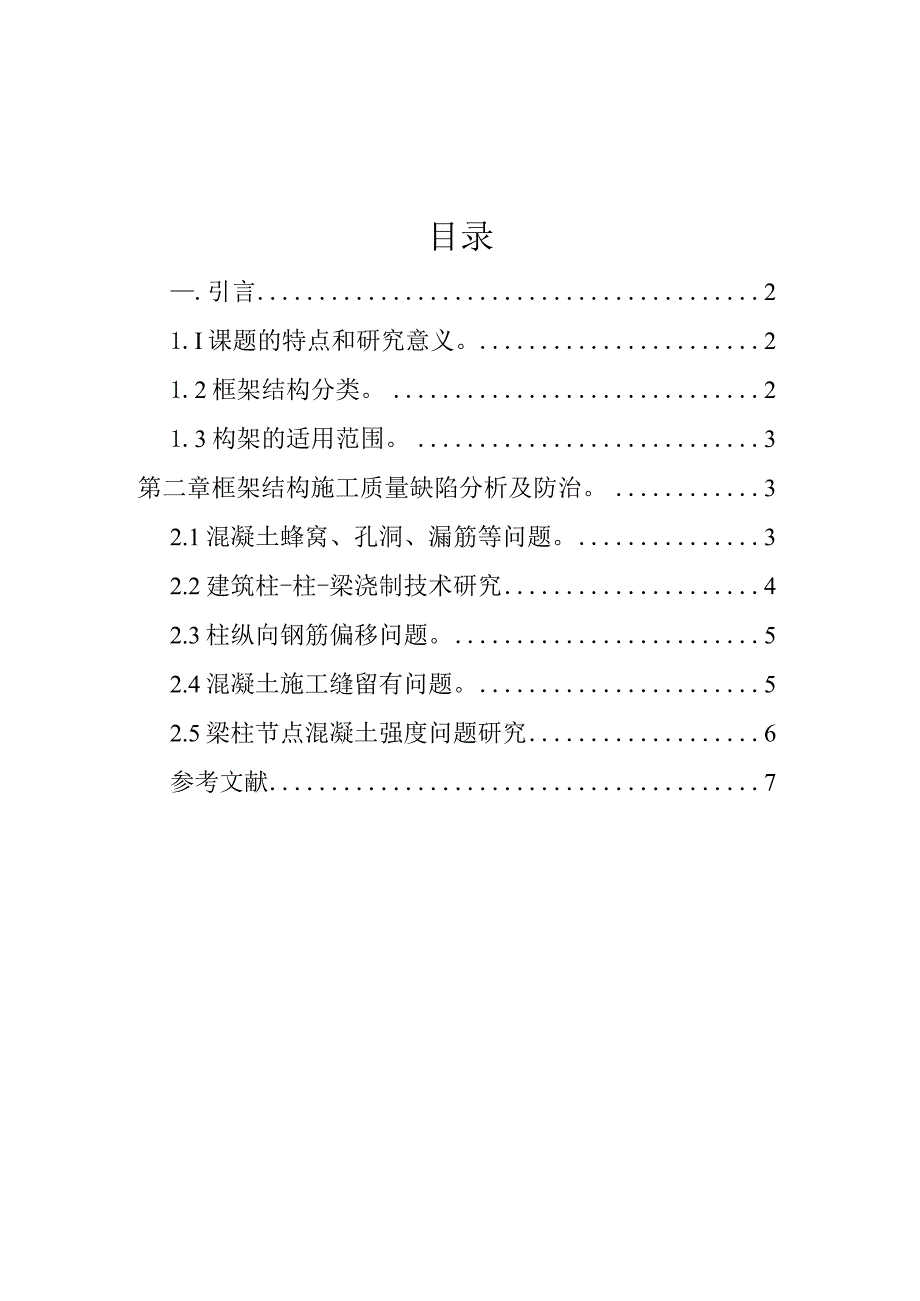

1、毕业设计（论文）题目：混凝土结构如何实施监理z Tcx 7( z X/ X/ X/ zx z z zX/ X/ 7* X/ X/ r( 7cX/ x/ X/ x/ X/ 师教 爸#:络小导 姓学班专指起止时间：20XX年XX月XX日XX月XX日目录.引言21.I课题的特点和研究意义。21.2框架结构分类。21.3构架的适用范围。3第二章框架结构施工质量缺陷分析及防治。32.1混凝土蜂窝、孔洞、漏筋等问题。32.2建筑柱-柱-梁浇制技术研究42.3柱纵向钢筋偏移问题。52.4混凝土施工缝留有问题。52.5梁柱节点混凝土强度问题研究6参考文献7人们对居住环境的要求是设计、施工水平的提高，以及人们对

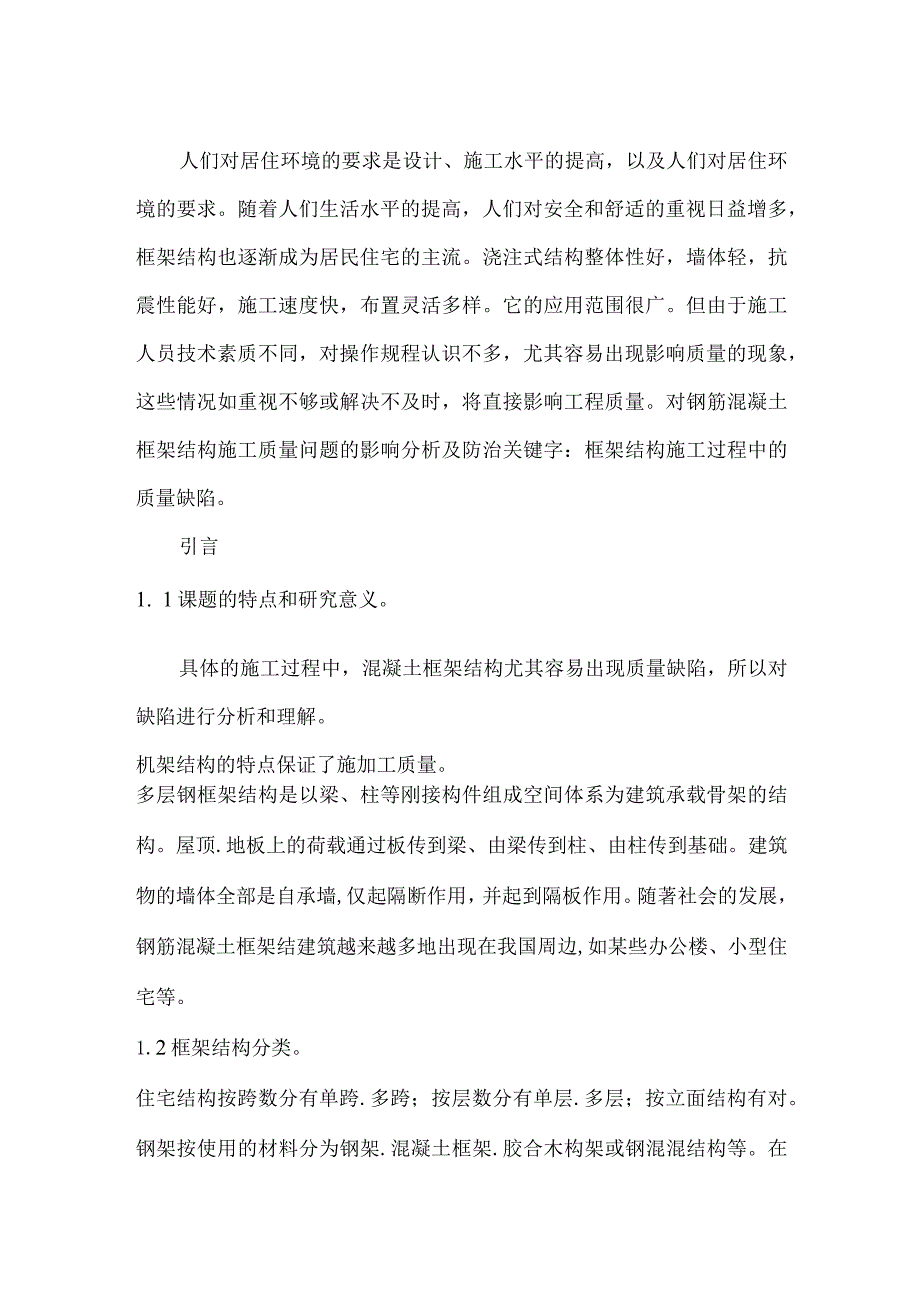

2、居住环境的要求。随着人们生活水平的提高，人们对安全和舒适的重视日益增多，框架结构也逐渐成为居民住宅的主流。浇注式结构整体性好，墙体轻，抗震性能好，施工速度快，布置灵活多样。它的应用范围很广。但由于施工人员技术素质不同，对操作规程认识不多，尤其容易出现影响质量的现象，这些情况如重视不够或解决不及时，将直接影响工程质量。对钢筋混凝土框架结构施工质量问题的影响分析及防治关键字：框架结构施工过程中的质量缺陷。引言1. 1课题的特点和研究意义。具体的施工过程中，混凝土框架结构尤其容易出现质量缺陷，所以对缺陷进行分析和理解。机架结构的特点保证了施加工质量。多层钢框架结构是以梁、柱等刚接构件组成空间体系为建
3、筑承载骨架的结构。屋顶.地板上的荷载通过板传到梁、由梁传到柱、由柱传到基础。建筑物的墙体全部是自承墙,仅起隔断作用，并起到隔板作用。随著社会的发展，钢筋混凝土框架结建筑越来越多地出现在我国周边,如某些办公楼、小型住宅等。1.2框架结构分类。住宅结构按跨数分有单跨.多跨；按层数分有单层.多层；按立面结构有对。钢架按使用的材料分为钢架.混凝土框架.胶合木构架或钢混混结构等。在这些结构中使用最多的是混凝土框架（现浇整体式.装配式），也可以按要求施加预应力，主要是梁或板）.钢框架。组装式：整体式混凝土构架和钢架适于大规模工业化施工，效率高，工程质量好。1.3构架的适用范围。构架结构可以被设计为静定三个
4、框架，也可以是一种超静定双更框架。在住宅.学校.办公楼，混凝土框架结构广泛使用，可按需要对混凝土梁或板施加预应力，使其具有更大的跨度；框架钢结构常用于大跨公共建筑.多层工业厂房及某些特殊用途建筑。例如剧院.购物中心.体育馆.火车站.展览大厅.船坞.机库.停车场.轻工业车间等。第二章框架结构施工质量缺陷分析及防治。2.1 混凝土蜂窝、孔洞、漏筋等问题。导致这种质量缺陷的原因很多，主要有以下几个方面：混凝土没有做到分层浇筑，一次下料过多，下部由于超过振动棒的作用半径,模板下口支模密封不良造成漏浆，模板浇湿不足，拼缝不密；模板质量差，表面粗糙，板缝过大；混泥土搅拌时间短，搅拌时间长；不能加水，和易性
5、差，混凝土浇注时有浆液少，石子多，形成蜂窝状；混凝土振捣时钢筋垫块位移，或垫块过少；钢筋过密，振捣混凝土时,大石子卡在钢筋上，水泥下不掉；振捣时，振动棒撞到钢筋，造成位移；混凝土施工组织不良，不按施工程序进行，影响质量。例如某区住宅楼二层柱碎浇捣时，由于施工组织不当，工人未按正确的施工工序操作，一次下料过多，拆模后发现柱混凝土表面有蜂窝、孔、有漏筋。在5rn30三n范围内，蜂巢深度大于O11112的地方都有，超过002m2的空隙，横穿柱根的2处以上，有些主筋外漏且深度超过保护层厚度5mmo碎振捣前认真检查模板，如模板刚度是否符合要求，下口杂物清理干净，浇注润湿度，塞缝等；混凝土搅拌时间要适当，
6、一般2mi宽。11;碎下料，高度超过3m以上，应采用串筒溜槽，混凝土浇捣；入模后，每一点振捣一般2030s,混凝土不再明显下沉，无气泡，水泥浆呈水平状态。如果发现有麻面，先用清水洗净，用1:2或1:2.5抹平,如发现有大量蜂窝，应将松脱的石子扣掉，用清水洗净，再用细石混凝土补强。如果有孔，则要根据具体情况确定，有时要对结构内的缺陷进行检查，根据检测结论进行分析，并经相关人员研究确定加固方案后，再确定加固方案。2. 2建筑柱-柱-梁浇制技术研究为了便于施工，在主体结构施工时，可将框架柱和构造柱一起浇注，这样做不仅使结构受力概念模糊，而且与设计意图不一致，还留下了质量隐患。根据原设计结构及施工时框
7、柱与构造柱整体浇制而成的结构，虽然构造柱所处跨框架梁的跨中弯矩有所减小，但构造柱处上部却出现负弯矩，相邻跨梁中弯矩会增加，与原结构受力不同。容易造成结构框架梁局部强度不足，使梁过早进入塑形变形，结构安全储备降低，形成了结构质量隐患。施工过程中严格按照规范进行，浇筑框架柱.梁时，先在框架梁上构造柱部位预留插筋，待混凝土强度达到设计要求后拆模，再按马牙墩尺寸砌结构柱两侧的墙体，分二次浇注，并预留插筋。土层，先浇捣混凝土到梁底，留出部分空间，然后再浇到梁底。2. 3柱纵向钢筋偏移问题。当框架结构施工时，柱筋易发生偏位（有的超过35c或更大）o多数是由是由浇筑混凝土时采取的定位措施不到位引起的。错边的
8、柱筋，如果处理不当，再简单地施弯到位，会使构造受力变得质量隐患。在设计上要求梁柱连接节点纵向筋顺直，柱筋无论受拉、受压均能正常工作。但是不同的是，折叠后的钢筋会使柱端受力发生变化，从而导致框架结构的受力状态与设计时不同，上端节点处的梁柱弯跨矩值将增大，柱端抗震性能下降，因而难以保证结构的安全性，给结构带来隐患，这是工程中经常遇到且容易忽略的问题。例如小区内的底柱，在承压和连续浇捣完成后，用弹线放样柱位，发现柱偏置严重，偏置于多根5cm处，个别角筋偏位较大。2. 4混凝土施工缝留有问题。它是由施工缝引发的主要和较常见的施工质量问题，其原因如下:1.混凝土表面没有凿毛，残留物未冲洗干净，使新旧混凝
9、土粘合不牢固。2 .支模及绑扎钢筋时，锯末.铁钉等杂物掉入缝内未及时清除，浇透。3 .上浆以后，新旧混凝土之间形成夹层。4 .浇注混凝土时，未先在施工缝处铺一层水泥浆，上下层混凝土不能牢固粘结。5 .施工缝未安装止水带。6 下料法不正确，使得骨料在施工缝中被集中。7 .混凝土墙单薄，钢筋过密，振捣困难，混凝土不密实。8 .未使用补偿收缩混凝土，造成接茬部位收缩裂缝。9 .施工缝合方式选择不当。2. 5梁柱节点混凝土强度问题研究RC框架结构设计时，根据设计原则，为了保证“强柱-弱梁”强节点的要求，柱的混凝土强度等级一般会高于梁板，而随着建筑高度的增加，二者的差距较大。但是这种情况，将给实际施工带
10、来很大的困难。对于框架结构施工，较为常用的是柱与梁板混凝土分两批进行集中浇筑，即节点区采用与梁板结构混凝土同强度等级浇筑。若将节点区单独浇注，会出现供水量较少、与梁隔开困难的问题，若同柱一同浇注，则会因节点区混凝土施工缝留置而出现违反规范规定的问题,如与梁板同时浇筑时存在着不符合规范的问题。据有关资料规定，梁柱混凝土强度等级的差值不宜超过5MPa,梁柱节点区施工时要做特殊处理，使节点区混凝土的强度等级与柱的强度等级一致。尤其强调了节点核心区的混凝土强度等级应与混凝土柱相同，而不能与梁板混凝土具有相同的强度等级；文献规定，当柱混凝土的设计强度等级高于梁板设计强度时，应采取有效措施确保节点混凝土强度，以保证节点混凝土强度。这些规范都保证了强节点的设计原则。特别的理由有：（1） 梁柱结点、混凝土的强度等级差异较大，（相差两级）时，混凝土的水泥用量.水灰比.用水量不同，柱体体积大。参考文献1 .建筑施工工程师手册2 -施工组织设计快速编制手册3 .建筑施工手册中国建筑工业出版社4 .投标用施工组织设计实用手册5 .贵州省建筑工程预算定额6 .全国统一建筑工程基础定额土建上、下册7 .全国建筑安装工程统一劳动定额8 .各种设计和施工标准图集9 .现行施工及验收规范
