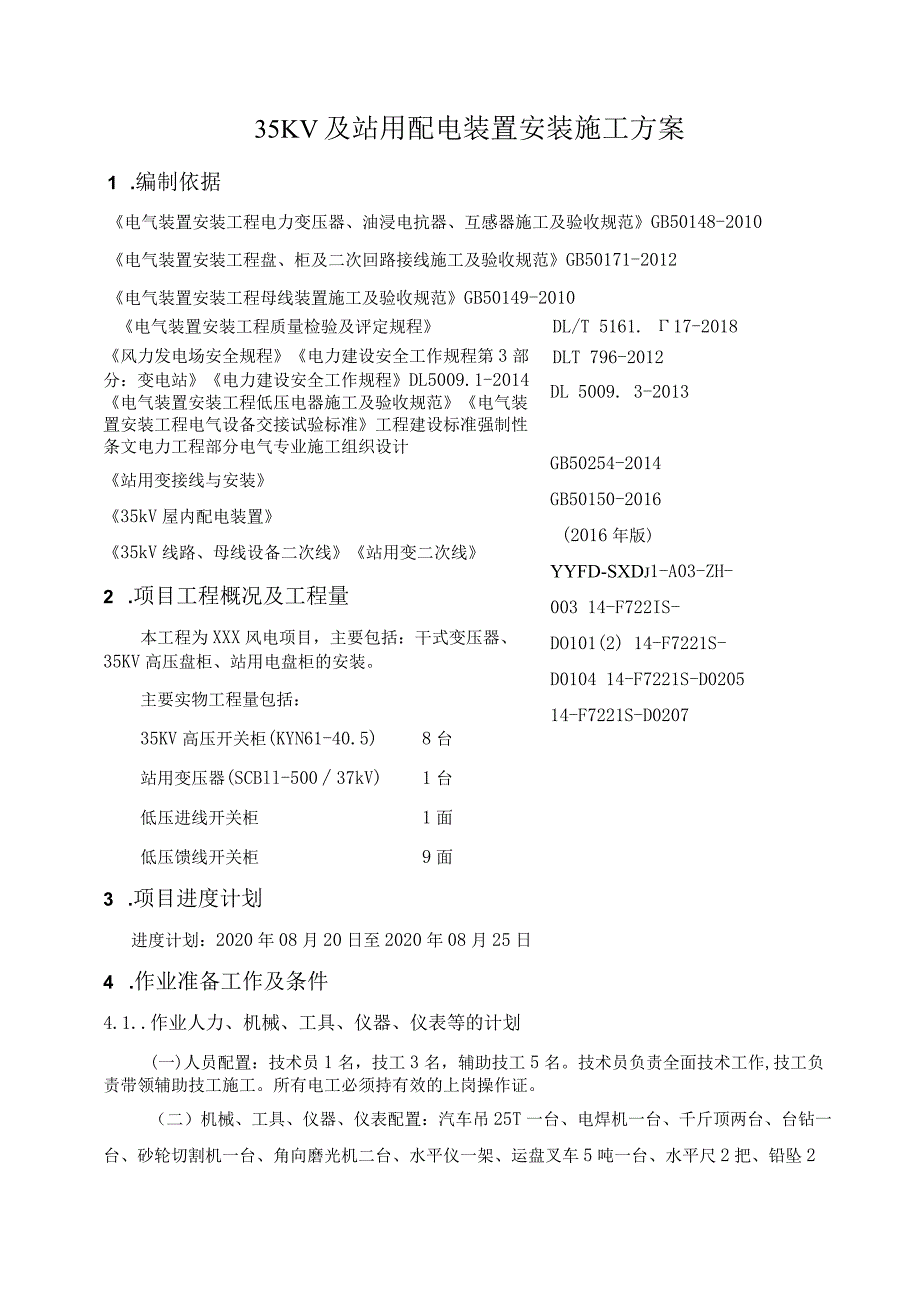

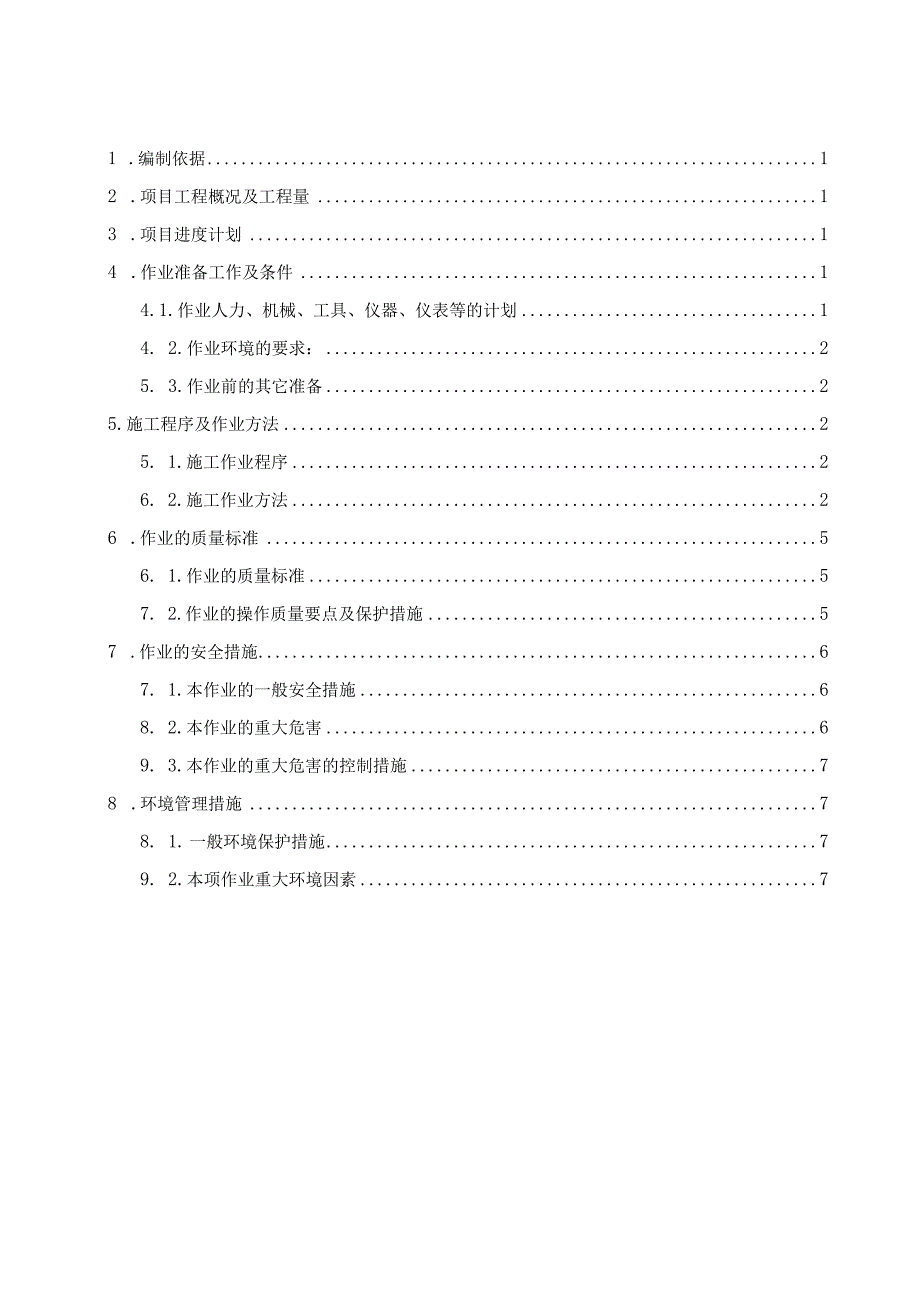

35KV配电装置及站用电设备安装施工方案.docx_第1页
第1页 / 共12页

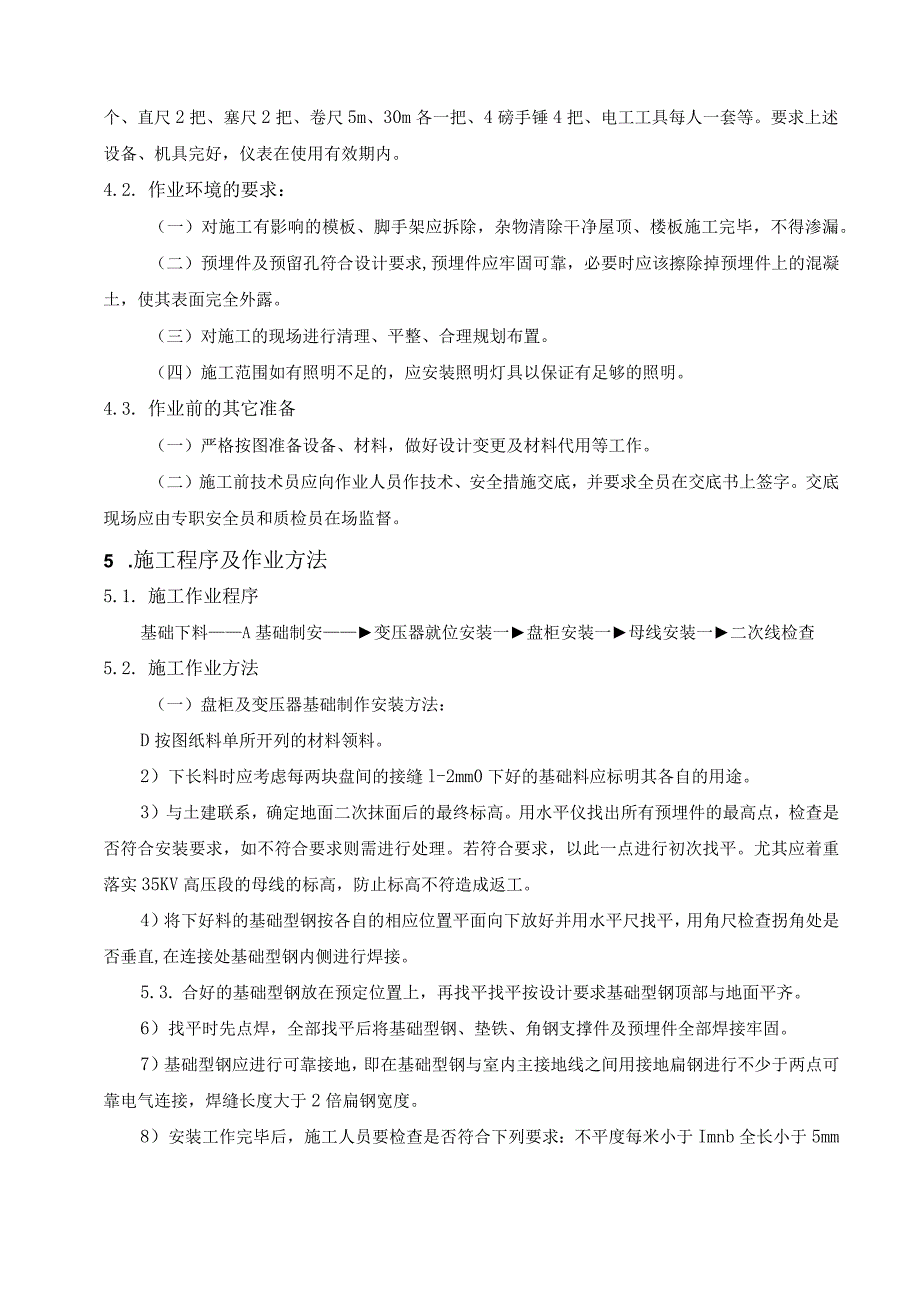

35KV配电装置及站用电设备安装施工方案.docx_第2页
第2页 / 共12页
35KV配电装置及站用电设备安装施工方案.docx_第3页
第3页 / 共12页
35KV配电装置及站用电设备安装施工方案.docx_第4页
第4页 / 共12页
35KV配电装置及站用电设备安装施工方案.docx_第5页
第5页 / 共12页
35KV配电装置及站用电设备安装施工方案.docx_第6页
第6页 / 共12页
35KV配电装置及站用电设备安装施工方案.docx_第7页
第7页 / 共12页
35KV配电装置及站用电设备安装施工方案.docx_第8页
第8页 / 共12页
35KV配电装置及站用电设备安装施工方案.docx_第9页
第9页 / 共12页
35KV配电装置及站用电设备安装施工方案.docx_第10页
第10页 / 共12页
亲,该文档总共12页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《35KV配电装置及站用电设备安装施工方案.docx》由会员分享,可在线阅读,更多相关《35KV配电装置及站用电设备安装施工方案.docx(12页珍藏版)》请在第壹文秘上搜索。

1、1 .编制依据12 .项目工程概况及工程量13 .项目进度计划14 .作业准备工作及条件14.1.作业人力、机械、工具、仪器、仪表等的计划14. 2.作业环境的要求:25. 3.作业前的其它准备25.施工程序及作业方法25. 1.施工作业程序26. 2.施工作业方法26 .作业的质量标准56. 1.作业的质量标准57. 2.作业的操作质量要点及保护措施57 .作业的安全措施67. 1.本作业的一般安全措施68. 2.本作业的重大危害69. 3.本作业的重大危害的控制措施78 .环境管理措施78. 1.一般环境保护措施79. 2.本项作业重大环境因素735KV及站用配电装置安装施工方案1 .编制

2、依据电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB50148-2010电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50171-2012电气装置安装工程母线装置施工及验收规范GB50149-2010电气装置安装工程质量检验及评定规程DL/T 5161. 17-2018DLT 796-2012DL 5009. 3-2013GB50254-2014GB50150-2016(2016年版)YYFD-SXDj1-A03-ZH-003 14-F722IS-DO101(2) 14-F7221S-D0104 14-F7221S-D0205 14-F7221S-D0207风力发电场安

3、全规程电力建设安全工作规程第3部分:变电站电力建设安全工作规程DL5009.1-2014电气装置安装工程低压电器施工及验收规范电气装置安装工程电气设备交接试验标准工程建设标准强制性条文电力工程部分电气专业施工组织设计站用变接线与安装35kV屋内配电装置35kV线路、母线设备二次线站用变二次线2 .项目工程概况及工程量本工程为XXX风电项目,主要包括:干式变压器、35KV高压盘柜、站用电盘柜的安装。主要实物工程量包括:35KV高压开关柜(KYN61-40.5)8台站用变压器(SCBll-50037kV)1台低压进线开关柜1面低压馈线开关柜9面3 .项目进度计划进度计划:2020年08月20日至2

4、020年08月25日4 .作业准备工作及条件4.1. .作业人力、机械、工具、仪器、仪表等的计划(一)人员配置:技术员1名,技工3名,辅助技工5名。技术员负责全面技术工作,技工负责带领辅助技工施工。所有电工必须持有效的上岗操作证。(二)机械、工具、仪器、仪表配置:汽车吊25T一台、电焊机一台、千斤顶两台、台钻一台、砂轮切割机一台、角向磨光机二台、水平仪一架、运盘叉车5吨一台、水平尺2把、铅坠2个、直尺2把、塞尺2把、卷尺5m、30m各一把、4磅手锤4把、电工工具每人一套等。要求上述设备、机具完好,仪表在使用有效期内。4.2. 作业环境的要求:(一)对施工有影响的模板、脚手架应拆除,杂物清除干净

5、屋顶、楼板施工完毕,不得渗漏。(二)预埋件及预留孔符合设计要求,预埋件应牢固可靠,必要时应该擦除掉预埋件上的混凝土,使其表面完全外露。(三)对施工的现场进行清理、平整、合理规划布置。(四)施工范围如有照明不足的,应安装照明灯具以保证有足够的照明。4.3. 作业前的其它准备(一)严格按图准备设备、材料,做好设计变更及材料代用等工作。(二)施工前技术员应向作业人员作技术、安全措施交底,并要求全员在交底书上签字。交底现场应由专职安全员和质检员在场监督。5 .施工程序及作业方法5.1. 施工作业程序基础下料A基础制安变压器就位安装一盘柜安装一母线安装一二次线检查5.2. 施工作业方法(一)盘柜及变压器

6、基础制作安装方法:D按图纸料单所开列的材料领料。2)下长料时应考虑每两块盘间的接缝l-2mm0下好的基础料应标明其各自的用途。3)与土建联系,确定地面二次抹面后的最终标高。用水平仪找出所有预埋件的最高点,检查是否符合安装要求,如不符合要求则需进行处理。若符合要求,以此一点进行初次找平。尤其应着重落实35KV高压段的母线的标高,防止标高不符造成返工。4)将下好料的基础型钢按各自的相应位置平面向下放好并用水平尺找平,用角尺检查拐角处是否垂直,在连接处基础型钢内侧进行焊接。5.3. 合好的基础型钢放在预定位置上,再找平找平按设计要求基础型钢顶部与地面平齐。6)找平时先点焊,全部找平后将基础型钢、垫铁

7、、角钢支撑件及预埋件全部焊接牢固。7)基础型钢应进行可靠接地,即在基础型钢与室内主接地线之间用接地扁钢进行不少于两点可靠电气连接,焊缝长度大于2倍扁钢宽度。8)安装工作完毕后,施工人员要检查是否符合下列要求:不平度每米小于Imnb全长小于5mm。位置误差及不平行度全长小于5mm。(二)变压器安装:1)变压器到货后检查设备的型号、规格是否符合设计要求。器身有无机械损伤,浇注层是否开裂、接线柱有无裂纹、破损,螺栓是否紧固。2)为施工方便,在需进变压器的地方已留有进变压器的豁口,吊运时由专责的起重工进行变压器的吊设并负责指挥,电工配合。将变压器吊至到槽钢制作临时轨道,采用倒链进行拉运,方向应与安装方

8、向一致。3)将变压器运至基础上,找正位置后将变压器用螺栓固定。4)变压器安装完毕后要进行全面检查。(三)盘柜安装:D检查清点: 厂家成套提供的产品合格证、产品使用说明书、设备试验数据、图纸、备品备件、专用工器具应完整齐全。 设备的型号、规范是否符合设计。 对照接线图检查二次设备的配置及回路是否正确。检查设备的完整性。油漆完整,板金结构无变形,外形几何尺寸符合设计。设备缺陷情况及原因(运输损坏、保管不当、厂家制造缺陷等)。二次设备、接线检查。设备缺件的型号、规范、数量。按安装位置顺序编号。2)现场移运就位:设备的现场移运可用专制的运输推车进行,根据设备安装位置顺序先后搬运到屋内并就位。设备搬运方

9、向应与安装方向一致。3)盘柜安装(有母线桥):装有母线桥的安装步骤和方法:按设计位置和尺寸并根据基础最高点将排列的第一块盘用铅坠和水平尺进行找正,然后在盘底板四角点焊固定。将盘逐块靠紧,带上盘间螺丝(不要拧紧),螺丝、垫圈等应为镀锌件。以第一块盘为基准,用垫片逐块进行调整,使每块盘达到规定要求,依次将各盘点焊固定并拧紧盘间螺丝。首先找正有母线桥的盘,然后再将各盘依次找正。找正方法与上同。检查误差应符合以下规定:垂直偏差应小于1.5mmmo相邻两盘顶部不平度小于2io成排列盘顶部不平度小于5mmo相邻两盘边不平度小于1mm。成排列盘面不平度小于5uno柜间缝隙小于2mm。安装合格后,用电焊将盘与

10、基础的临时焊点正式焊接牢固。4)调整(高压35KV及低压配电柜):(1)高压柜的调整应符合下列要求: 防止电气误操作的“五防”装置齐全,并动作灵活可靠。 手车推拉应灵活轻便,无卡阻、碰撞现象,相同型号的手车应能互换。 手车和柜体间的二次回路连接插件应接触良好。安全隔离板应开启灵活,随手车的进出而相应动作。(2)抽屉式配电柜的调整应符合下列要求:抽屉推拉应灵活、轻便,无卡阻、碰撞现象,同型号和同容量的抽屉应能互换。抽屉的机械联锁或电气联锁装置应动作正确可靠,断路器分闸后隔离触头才能分开。抽屉与柜体间的二次回路连接插件应接触良好。抽屉与柜体间的接触及柜体框架的接地应良好。一、二次回路及各部件连接件

11、螺栓应紧固,无松动。(四)母线制安:施工前,施工人员要核对厂家配套母线的数量、规格、型号。厂家母线应有合格证并按安装顺序编号。母线表面应光洁平整,不应有裂纹、折皱,夹杂物及变形扭曲。如有变形扭曲需将母线放在槽钢上进行校正。母线的组装连接,应按厂家提供的母线组装编号进行安装,安装的母线相序应符合系统相序,相色标志应完整、明显。6.作业的质量标准6.1 .作业的质量标准质量标准及检验方法,按照电气装置安装工程质量检验及评定规程DL/T5161.14-2002执行。6.2 .作业的操作质量要点及保护措施(一)下料前应检查基础型钢是否平直,不直的用铁锤垫上木板进行校正,如用不是镀锌槽钢对有锈蚀的地方进

12、行处理。型钢不直度每米小于1mm,全长小于5mm。(二)有母线桥时,应先固定盘前部的槽钢,以确定两列盘间距离,防止误差过大影响母线桥安装。另外,为防止在特殊情况下基础变形,可用角钢制作一些支撑件焊接在基础上。(三)变压器安装完毕后要进行全面检查:打开铁胡与夹件间接地片后,检查铁枕与夹件间的绝缘应良好,用100OV摇表测量应大于5M0检查铁芯应无多点接地。 检查铁飘螺杆与铁芯、螺杆与夹件间的绝缘应良好用100OV摇表测量应大于5Mo 恢复铁飘与夹件间接地片,检查铁芯接地应良好,可靠。 调整变压器分接头在中档位置,检查连板连接紧固,螺丝无松动。 检查高低压母线对地距离足够,连接螺栓紧固,母线无变形

13、。 各项数据要符合规定,检查后要作好记录。(四)6.2.4母线与母线、母线与电器端子的螺接面的安装应符合下列要求: 母线接触面必须保持清洁并均匀涂以电力复合脂(导电膏); 母线平置时贯穿螺栓应由下向上穿,其余情况下螺母应置于维护侧,螺栓长度宜露出螺母2-3扣; 贯穿螺栓连接的母线两外侧均应有平垫圈,相邻螺栓垫圈间应有3mm以上间隙,螺母侧应装有弹簧垫圈; 螺栓受力应均匀,不应使电器的接线端子受额外应力。 螺栓应采用力矩搬手检查符合规范要求。(五)6.2.5母线在支持绝缘子上固定时应符合下列要求:母线固定金具与支柱绝缘子间的固定应平整牢固,不能使其所支持的母线受到额外应力。母线平置时,支持夹板的

14、上部压板应与母线保持1-1.5mm间隙,立置时上部压板应与母线保持1.5-2Inm间隙。母线在支持绝缘子上的固定死点每段应设置一个宜位于全长的中间或两母线伸缩中点。(六)多片矩形母线间应保持不小于母线厚度的间隙,相邻的间隔边缘间距大于5mm。(七)母线对地及相间最小安全距离应符合规程要求。即:高压不小于300mm,低压不小于20mmo(八)检查验收:安装调整完毕后,填写施工自检记录,按验评标准逐级验收。7 .作业的安全措施7.1 .本作业的一般安全措施(一)所有材料物品必须正确地堆放和固定,以防止倒塌、坠落事故的发生,且不得堵住楼梯及过道。(二)所有电动器械使用前必须检查,确保设备完好、绝缘良

15、好、开关灵活可靠。使用中严格遵守安全操作规程,按操作规程使用,同时使用相应的个体安全防护用品。(三)施工用电应严格遵守“现场施工用电管理规定”。用电回路应装设漏电保护器,严禁一闸多用。施工电源用完后应及时拆除,并不得留有任何可能带电的部分。(四)使用电焊机时要遵守电焊机操作规程,戴好电焊手套,穿绝缘鞋,防止触电及烧伤事故发生。(五)使用台钻时,要遵守操作规程,不得带手套操作,以防止较伤手指。(六)用滚杠搬运时必须先停止推盘,然后才可替换滚杠,防止压伤手指。推动时人站在侧面,不得站在前进方向,防止压脚。(七)施工时抓紧工具,不使工具掉落,不得踩踏损坏瓷件,平直母线抡锤时不得正对人,密切注意周围环境中的不安全因素,杜绝人身伤害事故的发生。(八)施工完毕后应及时清理所用工具及母线室、电缆室内的杂物,防止母线室及电缆室内的金属件造成短路。(九)施工中所使用的工器具材料等应
