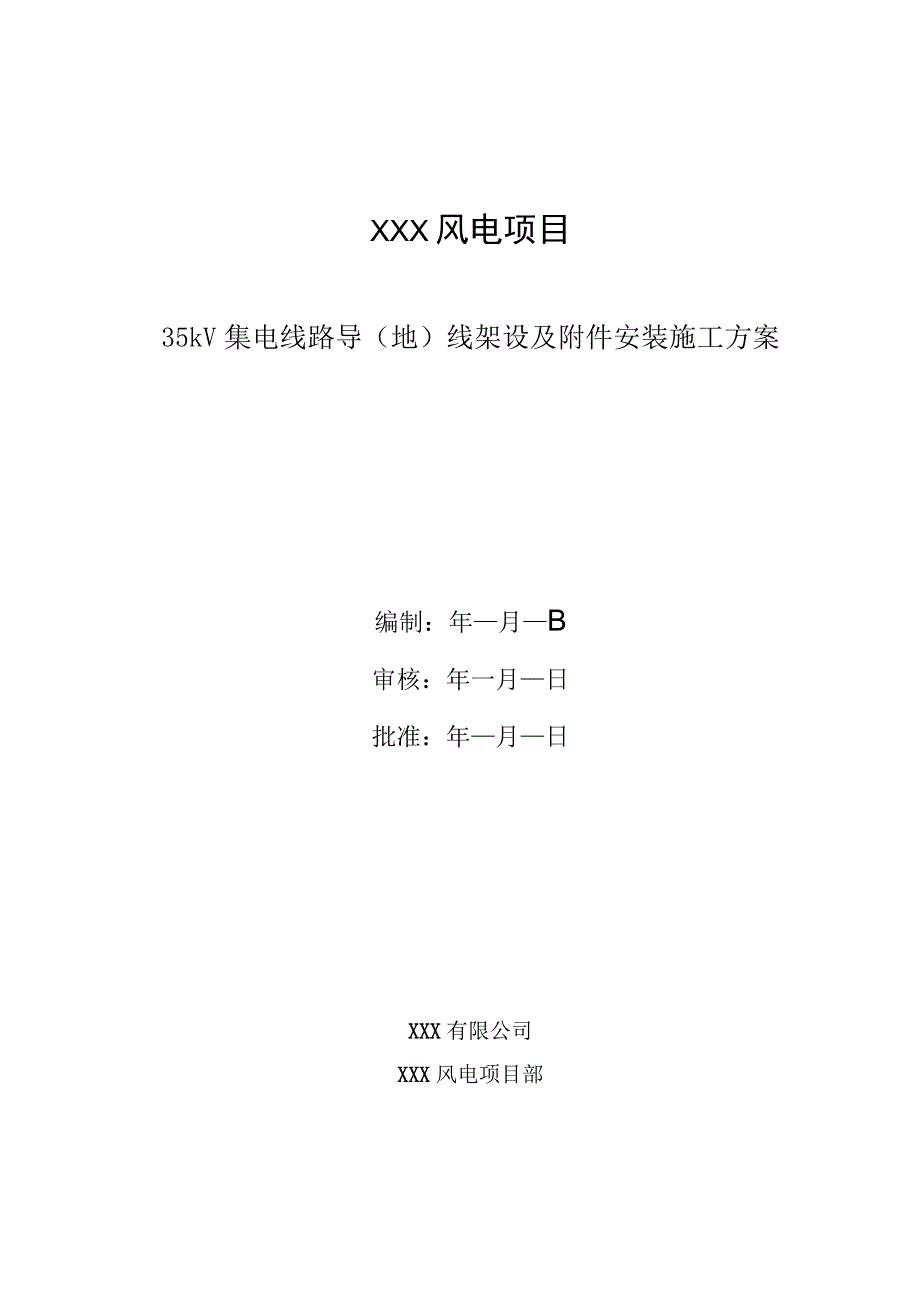

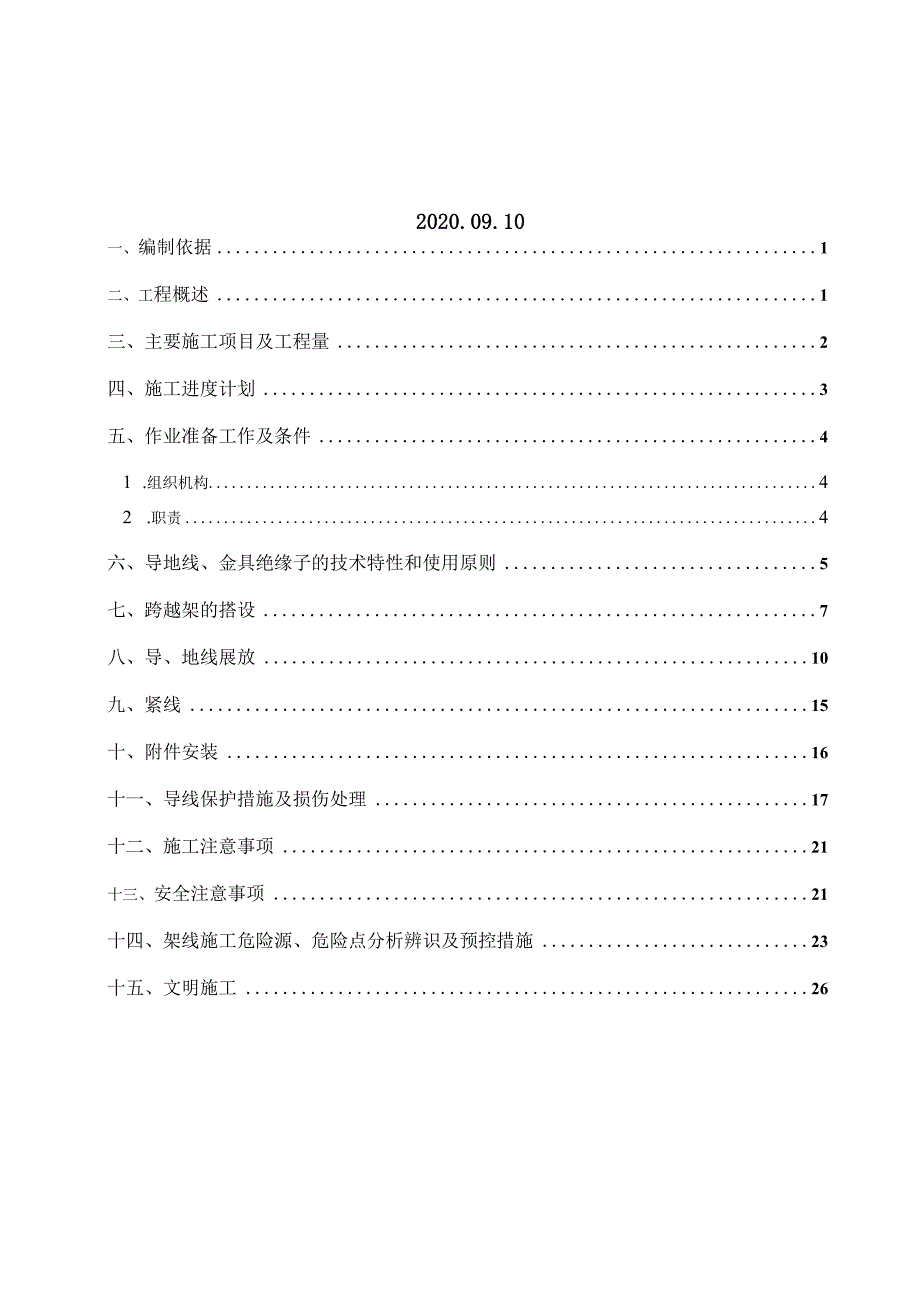

1、XXX风电项目35kV集电线路导（地）线架设及附件安装施工方案编制：年月B审核：年一月日批准：年月日XXX有限公司XXX风电项目部2020.09.10一、编制依据1二、工程概述1三、主要施工项目及工程量2四、施工进度计划3五、作业准备工作及条件41 .组织机构42 .职责4六、导地线、金具绝缘子的技术特性和使用原则5七、跨越架的搭设7八、导、地线展放10九、紧线15十、附件安装16十一、导线保护措施及损伤处理17十二、施工注意事项21十三、安全注意事项21十四、架线施工危险源、危险点分析辨识及预控措施23十五、文明施工2635kV集电线路导(地)线架设及附件安装施工方案一、编制依据电气装置安装

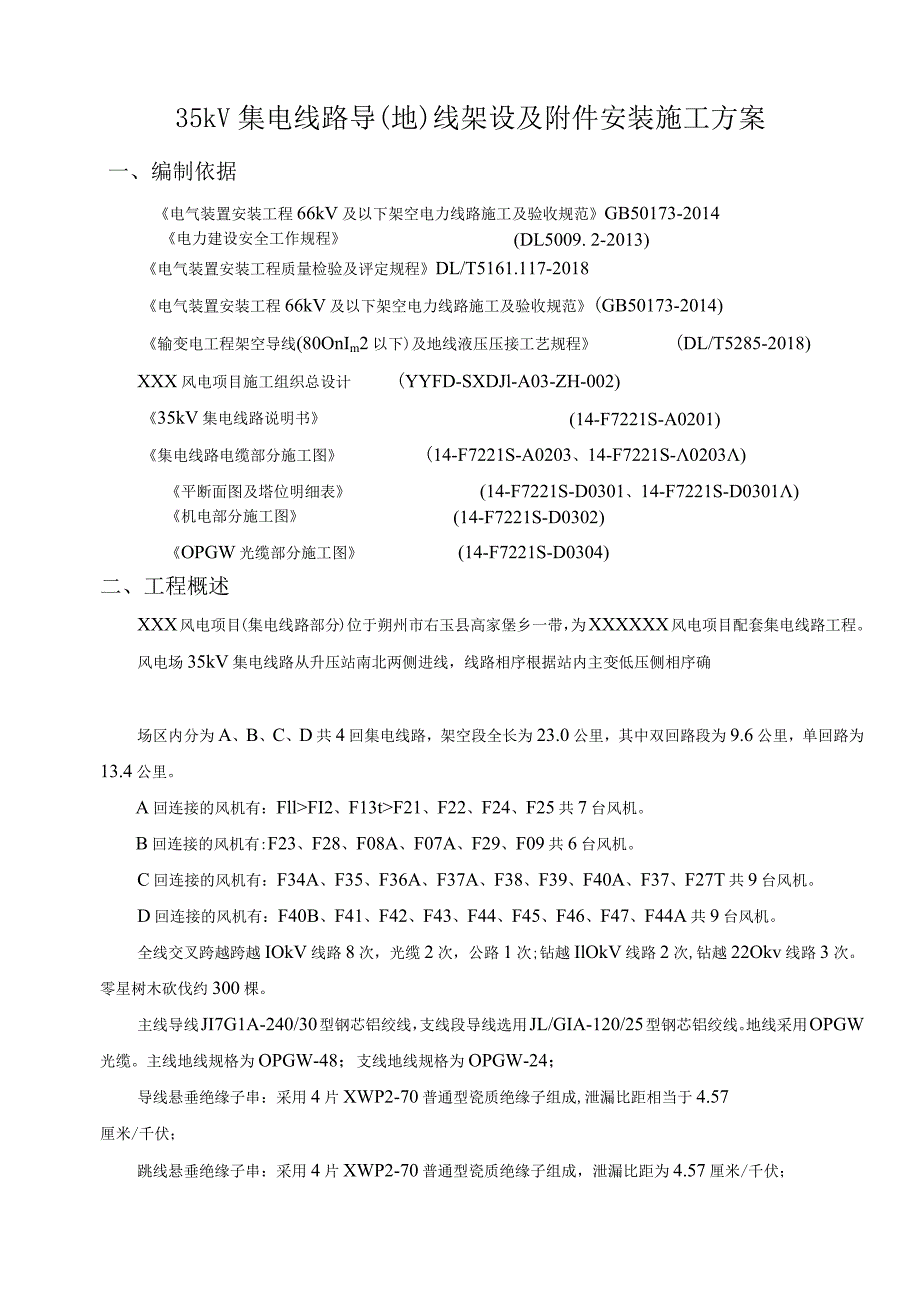

2、工程66kV及以下架空电力线路施工及验收规范GB50173-2014电力建设安全工作规程(DL5009. 2-2013)电气装置安装工程质量检验及评定规程DL/T5161.117-2018电气装置安装工程66kV及以下架空电力线路施工及验收规范(GB50173-2014)输变电工程架空导线(80OnIm2以下)及地线液压压接工艺规程(DL/T5285-2018)XXX风电项目施工组织总设计(YYFD-SXDJl-A03-ZH-002)(14-F7221S-A0201)35kV集电线路说明书集电线路电缆部分施工图(14-F7221S-A0203、14-F7221S-0203)平断面图及塔位明细表
3、(14-F7221S-D0301、14-F7221S-D0301)机电部分施工图(14-F7221S-D0302)OPGW光缆部分施工图(14-F7221S-D0304)二、工程概述XXX风电项目(集电线路部分)位于朔州市右玉县高家堡乡一带，为XXXXXX风电项目配套集电线路工程。风电场35kV集电线路从升压站南北两侧进线，线路相序根据站内主变低压侧相序确场区内分为A、B、C、D共4回集电线路，架空段全长为23.0公里，其中双回路段为9.6公里，单回路为13.4公里。A回连接的风机有：FllFI2、F13tF21、F22、F24、F25共7台风机。B回连接的风机有:F23、F28、F08A、F
4、07A、F29、F09共6台风机。C回连接的风机有：F34A、F35、F36A、F37A、F38、F39、F40A、F37、F27T共9台风机。D回连接的风机有：F40B、F41、F42、F43、F44、F45、F46、F47、F44A共9台风机。全线交叉跨越跨越IOkV线路8次，光缆2次，公路1次;钻越IlOkV线路2次,钻越22Okv线路3次。零星树木砍伐约300棵。主线导线JI7G1A-240/30型钢芯铝绞线，支线段导线选用JL/GIA-120/25型钢芯铝绞线。地线采用OPGW光缆。主线地线规格为OPGW-48；支线地线规格为OPGW-24；导线悬垂绝缘子串：采用4片XWP2-70普
5、通型瓷质绝缘子组成,泄漏比距相当于4.57厘米/千伏；跳线悬垂绝缘子串：采用4片XWP2-70普通型瓷质绝缘子组成，泄漏比距为4.57厘米/千伏；导线耐张绝缘子串：导线单联采用5片XWP2-70普通型瓷质绝缘子组成，导线双联采用235片XWP2-70普通型瓷质绝缘子组成。泄漏比距均为5.71厘米/千伏。导线悬垂线夹选用XG-6028（4022）型线夹，耐张线夹选用NLL-3.NY-240/30型线夹;地线悬垂采用XGZ-4014M型线夹，地线耐张选用NX-2、NX-I型耐张线夹。三、主要施工项目及工程量序号名称型单位数量（未含损耗）数量（含损耗）1导线JL/G1A-240/30吨25.126.
6、82导线JL/G1A-120/25吨2.83.03地线0PGW-48Km9.610.34地线0PGW-24Km13.414.45EB挂板EB-07/10-80块2942976U型挂环U-1695个3813857U型挂环U-1290个7627708U型挂环U-0770个7027109U型挂环U-1085个11411610导线防振锤FD-4个67267911导线防振锤FD-3个13814012镀锌圆钢12吨18.5881913挂板Z-12100个38138514挂板UB-0770个22823115绝缘子XWP2-70片6468659816联板L-12-70/400块76277017铝包带1x10个
7、3168320018耐张线夹NY-240/30A个38138519耐张线夹NLL-3个11411620平行挂板PS-7块22823121平行挂板P-0770块114116序号名称型号单位数量（未含损耗）数量（含损耗）22平行挂板PD-0770块11411623球头挂环QP-0750个1383139724球头挂环QS-0775个151625调整板（DB型）DB-12100-240块38138526调整板（DB型）DB-0770-170块11411627碗头挂板WS-0770个87688528碗头挂板W-0770个52252829悬垂线夹XG-6028个27627930悬垂线夹XT-6028个17
8、717931悬垂线夹XG-4022个181932悬垂线夹XT-4022个515233直角挂板Z-0780个76277034重锤片FZC-15Y个68469135重锤座FZJ-15Y个22823136接地联扳个39637接地螺栓个79238防鸟刺基99四、施工进度计划本工程进度计划按照总包单位山东院制定的“XXX风电项目二级网络进度计划”的总体要求，制定的施工进度计划。序号施工项目名称开始时间结束时间持续时间（d）01导地线架设2020-09-102020-09-302002附件安装2020-09-102020-09-302003消缺2020-09-252020-09-305五、作业准备工作及条
9、件1 .组织机构2 .职责施工项目部负责整个施工过程的质量、安全及进度管理。制定人力、物力及机械的合理配置计划，负责协调与外部环境的关系，保证项目的正常实施。2.2 质量管理部组织编制项目的质量保证手册、质量计划；负责项目质量、计量体系运行的日常管理工作；组织召开质量例会，总结经验和教训，制定改进措施；配合建设或监理单位检查和验收，组织接受电力建设工程质量监督机构的监督检查；参加质量事故的调查，提出调查报告，及时做好质量统计工作；组织项目部的质量回访，组织有关单位对提出的问题进行处理。（一）贯彻执行国家、上级及公司的有关政策、法规和技术标准、质量标准及计量法规；（二）负责项目质量管理和计量管理
10、工作；（三）负责监督检查项目质量管理、计量管理的规章制度查执行情况；（四）组织编制项目的质量保证手册、质量计划；（五）负责项目质量、计量体系运行的日常管理工作；（六）组织召开质量例会，总结经验和教训，制定改进措施；（七）配合建设或监理单位检查和验收，组织接受电力建设工程质量监督机构的监督检查；（八）参加质量事故的调查，提出调查报告，及时做好质量统计工作；（九）组织项目部的质量回访，组织有关单位对提出的问题进行处理。2.3 工程管理部（一）贯彻执行国家、上级及公司的有关政策、法规和技术标准、质量标准及计量法规;（二）协调班组处理施工技术、质量、管理、配合、协作等方面的问题，解决施工过程中的技术难
11、题；（三）掌握工程进展情况，进行工程动态管理；（四）审核施工技术措施或施工作业指导书，组织或参与重大图纸会检，重大质量事故调查和安全大检查工作；（五）负责项目工程雨季、冬季施工的各项准备工作；（六）参与组织分部试运转工作，并组织审核分部试运转计划，协助项目总工为线路进入整套投运做好协调工作；（七）督促专责工程师做好施工及技术管理工作。2.4 安全管理部（一）贯彻执行国家有关法律、法规及上级单位和公司有关规定；（二）负责建立、健全本项目的环境、职业安全健康管理体系，并负责监督管理，保证其运行的有效性；（三）组织编制职业安全健康目标、环境管理目标和指标，并组织贯彻实施；（四）参加施工方案的审核，负
12、责特殊危险作业安全技术措施的审查；（五）组织召开环境、职业安全健康例会，总结经验和教训，制定改进措施；（六）组织项目施工环境和职业安全健康大检查工作；（七）负责工程环境、职业安全健康方面的资料收集、整理及指导和监督工作；（八）参加环境、安全事故的调查、处理。六、导地线、金具绝缘子的技术特性和使用原则1 .导线、地线、绝缘子及金具施工要求：（1）导线、地线、绝缘子及金具必须有厂家的产品合格证书及相关资料，材料员负责收集齐全，妥善保管。导线、地线及压接管在施工前必须在有资质的试验机构进行握力试验，（试件每三个为一组，每种型式不应少于三组，其长度不小于导地线直径的100倍,破断力不应小于保证计算拉断
