《《水泥工艺学》考试试卷A（附答案）.docx》由会员分享，可在线阅读，更多相关《《水泥工艺学》考试试卷A（附答案）.docx（8页珍藏版）》请在第壹文秘上搜索。

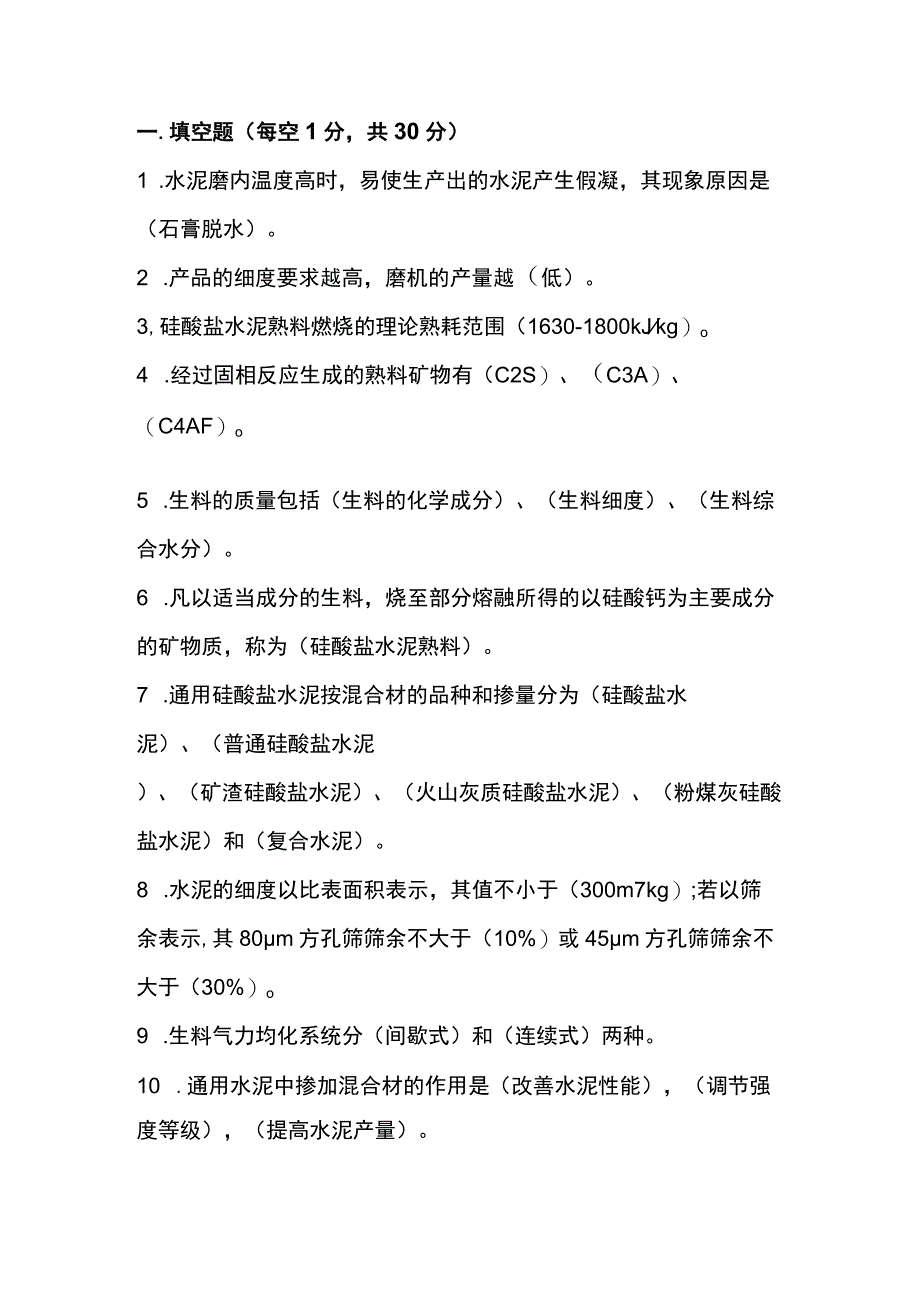

1、一.填空题（每空1分，共30分）1 .水泥磨内温度高时，易使生产出的水泥产生假凝，其现象原因是（石膏脱水）。2 .产品的细度要求越高，磨机的产量越（低）。3,硅酸盐水泥熟料燃烧的理论熟耗范围（1630-1800kJkg）o4 .经过固相反应生成的熟料矿物有（C2S）、（C3A）、（C4AF）o5 .生料的质量包括（生料的化学成分）、（生料细度）、（生料综合水分）。6 .凡以适当成分的生料，烧至部分熔融所得的以硅酸钙为主要成分的矿物质，称为（硅酸盐水泥熟料）。7 .通用硅酸盐水泥按混合材的品种和掺量分为（硅酸盐水泥）、（普通硅酸盐水泥）、（矿渣硅酸盐水泥）、（火山灰质硅酸盐水泥）、（粉煤灰硅酸盐

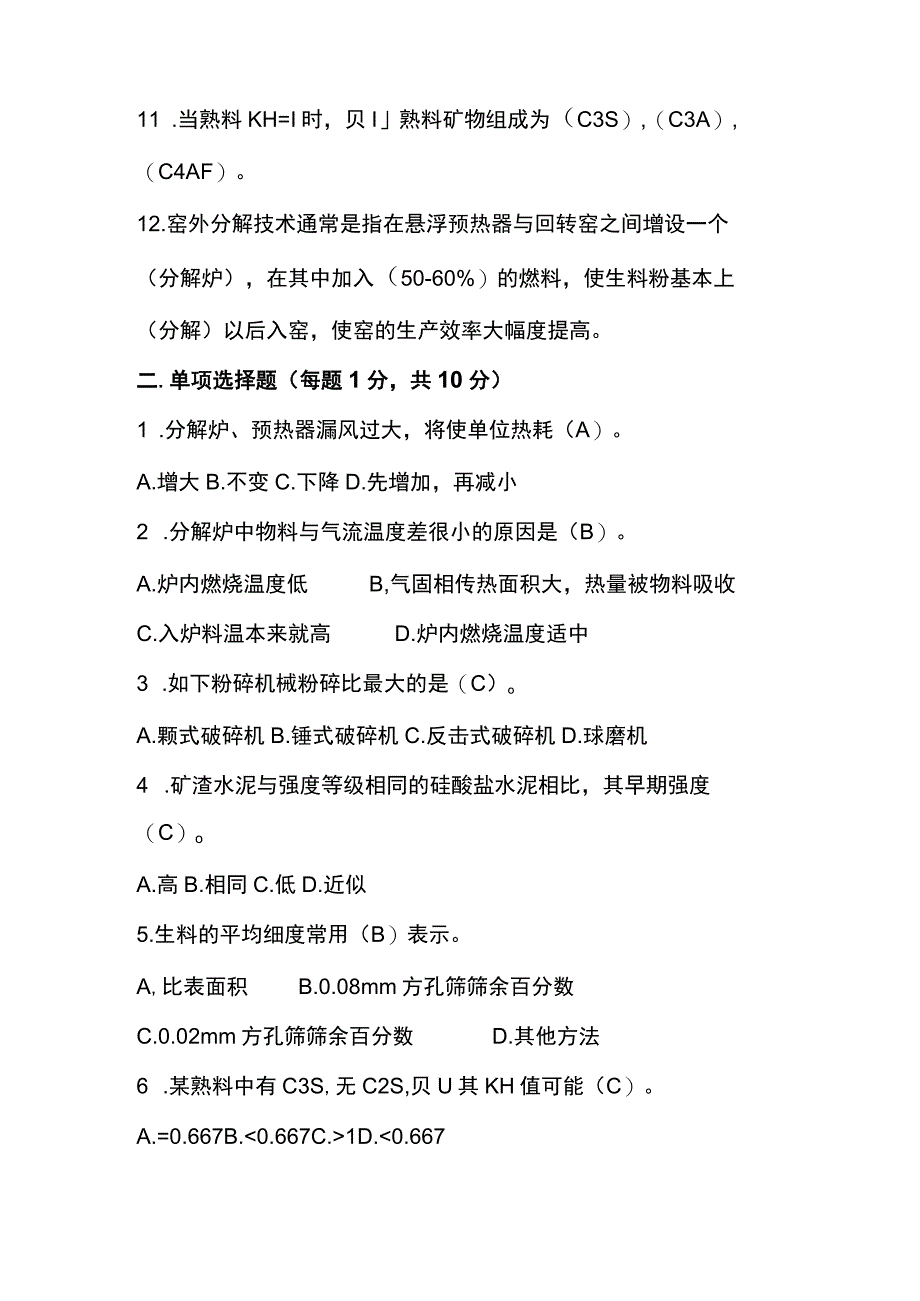

2、水泥）和（复合水泥）。8 .水泥的细度以比表面积表示，其值不小于（300m7kg）;若以筛余表示,其80m方孔筛筛余不大于（10%）或45m方孔筛筛余不大于（30%）o9 .生料气力均化系统分（间歇式）和（连续式）两种。10 .通用水泥中掺加混合材的作用是（改善水泥性能），（调节强度等级），（提高水泥产量）。11 .当熟料KH=I时，贝I熟料矿物组成为（C3S）,（C3A）,（C4AF）。12.窑外分解技术通常是指在悬浮预热器与回转窑之间增设一个（分解炉），在其中加入（50-60%）的燃料，使生料粉基本上（分解）以后入窑，使窑的生产效率大幅度提高。二.单项选择题（每题1分，共10分）1 .分解

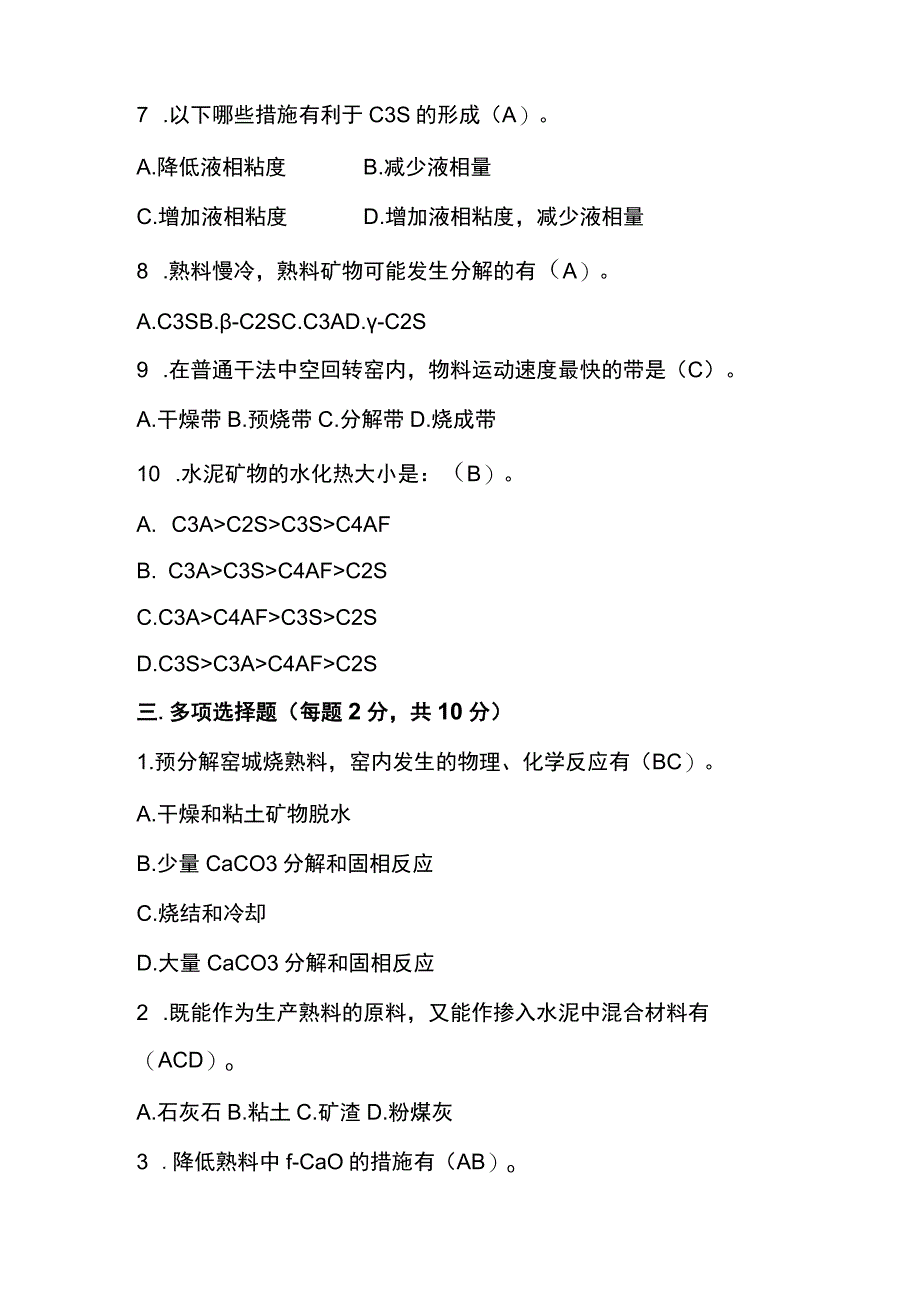

3、炉、预热器漏风过大，将使单位热耗（A）。A.增大B.不变C.下降D.先增加，再减小2 .分解炉中物料与气流温度差很小的原因是（B）。A.炉内燃烧温度低B,气固相传热面积大，热量被物料吸收C.入炉料温本来就高D.炉内燃烧温度适中3 .如下粉碎机械粉碎比最大的是（C）oA.颗式破碎机B.锤式破碎机C.反击式破碎机D.球磨机4 .矿渣水泥与强度等级相同的硅酸盐水泥相比，其早期强度（C）oA.高B.相同C.低D.近似5.生料的平均细度常用（B）表示。A,比表面积B.0.08mm方孔筛筛余百分数C.0.02mm方孔筛筛余百分数D.其他方法6 .某熟料中有C3S,无C2S,贝U其KH值可能（C）。A.=0
4、.667B.1D.C2SC3SC4AFB. C3AC3SC4AFC2SC.C3AC4AFC3SC2SD.C3SC3AC4AFC2S三.多项选择题（每题2分，共10分）1.预分解窑城烧熟料，窑内发生的物理、化学反应有（BC）。A.干燥和粘土矿物脱水B.少量CaCO3分解和固相反应C.烧结和冷却D.大量CaCO3分解和固相反应2 .既能作为生产熟料的原料，又能作掺入水泥中混合材料有（ACD）oA.石灰石B.粘土C.矿渣D.粉煤灰3 .降低熟料中f-CaO的措施有（AB）oA.选择结晶物质少的原料，配料合理B.提高生料质量，加强燃烧C.急冷、增加混合材掺量D.慢冷、降低混合材掺量4 .石灰质原料中的
5、有害杂质包括（BD）。A.石灰石、方解石B.石英、夹杂的粘土C.石英、方解石D.白云石、燧道石5 .生产熟料、选择设计配料方案时，应考虑的主要因素有（BCD）oA.水泥强度B.原燃料品质、生料质量C.水泥性能D.生产方法（窑型）四、判断题（每题1分，共10分）1 原料预均化的目的是降低原料成份的波动。（V）2 .国标GB175-2007规定：通用水泥的初凝时间都相同。（X）3 .粉磨系统可分为开路和闭路粉磨系统。（）4 .挂窑皮的目的在于延长耐火砖的寿命。（V）5 .MgO在水泥硬化后才体积膨胀，造成建筑物破坏，所以在水泥原料中完全是有害无益的。（）6 .回转窑的操作手段主要指风、煤、料、窑速
6、的调节。（）7 .强度等级为32.5的水泥,其28天抗压强度最低值为8 2.5MPao（）8 .石膏的掺量越多，水泥的凝结时间越长。（）9 .熟料质量好坏，主要取决于配料。（）10 .生产低热水泥,选择C3S,C4AF和C3A应多一些。（）五、简答（32分）1.熟料冷却的目的是什么？为什么要急冷？（6分）答（要点）：（1）可防止或减少C3S分解。（2）能防止B-C2S转化为Y-C2S,导致熟料块的体积膨胀。（3）能防止或减少MgO的破坏作用。（4）使熟料中C3A晶体减少，水泥不出现快凝现象。（5）可防止C2S晶体长大，阻止熟料完全变成晶体。（6）增大了熟料的易磨性。2 .硅酸盐水泥熟料通常由哪
7、些矿物组成？请简述硅酸盐水泥熟料中主要矿物的特性？（6分）答（要点）：硅酸盐水泥熟料主要由四种矿物组成，分别为硅酸三钙、硅酸二钙、铝酸三钙、铁铝酸四钙。硅酸三钙：水化热较高，抗水性较差，凝结时间正常，早期强度较高，且强度增进率较大,28天强度可以达到一年强度的70-80%;硅酸二钙：水化缓慢，水化热较小，抗水性较好，至28天龄期仅水化20%左右，早强强度较低，但28天以后龄期仍能较快增长，至一年后，可以赶上阿利特；铝酸三钙：水化迅速，放热多，凝结很快，如不加石膏等缓凝剂，易使水泥急凝。早期强度较高，但绝对值不高，以后龄期几乎不再增长，甚至倒缩。干缩变形大，抗硫酸盐性能差；铁铝酸四钙：水化速度在
8、早期介于铝酸三钙与硅酸三钙之间，但随后的发展不如硅酸三钙。抗冲击性能和抗硫酸盐性能较好，水化热较铝酸三钙低。3 .硬化水泥浆体的体积安定性不良是由哪些因素引起的？（6分）答（要点）：硬化水泥浆体的体积安定性不良的因素：游离氧化钙和方镁石结晶过多或者石膏掺量过高。游离氧化钙：游离氧化钙结构比较致密，水化很慢，通常要在加水3d以后反应才比较明显，体积膨胀97.9%,在硬化水泥石内部造成局部膨胀应力，随着含量的增加，抗折、抗压强度降低，严重时引起安定性不良；方镁石：其水化比游离氧化钙更为缓慢，要几个月甚至几年才明显起来，水化生成氢氧化镁时，体积膨胀148%,导致安定性不良；三氧化硫：作为调凝剂加入的
9、石膏，如果掺量过多，在水泥凝结硬化以后继续形成水化铝酸盐，产生体积膨胀。4 .简述硅率高低对熟料燃烧过程及质量的影响？（4分）答（要点）：硅率（n）高，熟料硅酸盐矿物多，熟料强度高，但液相量少，对燃烧不利，需提高烧成温度；硅率（n）低，熟料硅酸盐矿物少，熔剂矿物多，液相量多，燃烧时易结块或发生结圈。5 .碳酸钙分解反应的特点是什么？影响分解速度的因素有哪些？（6分）答：（1）石灰石原料的特性，（2）生料细度和颗粒级配，（3）生料悬浮分散程度,（4）温度，（5）窑系统的C02分压，（6）生料半粘土组分的性质。6 .发生结皮、堵塞的原因是什么？（4分）答（要点）：原燃料中带入的碱（R20）、氯（Cl-）、硫（S03）,在预分解窑中循环、富集，在局部超温情况下，形成低熔点矿物，形成结皮，严重时造成堵塞。六、论述题（8分）影响水泥浆体的耐久性的因素很多，试从水泥水化的特点等方面论述，提高水泥浆体耐久性的措施。答（要点）：影响水泥浆体的耐久性的因素：抗渗性、抗冻性、环境介质的侵蚀、碱-集料反应。提高水泥浆体耐久性的措施：技术措施主要有材料、外加剂和结构设计三个方面。（1）合理选择混凝土材料和配合比：合理选择水泥品种、控制水胶比和水泥用量、选用优质掺合料；（2）使用性能良好的外加剂：高效减水剂、引气剂的使用；（3）合理的结构设计和构造设计，保证有足够的混凝土保护层厚度。
