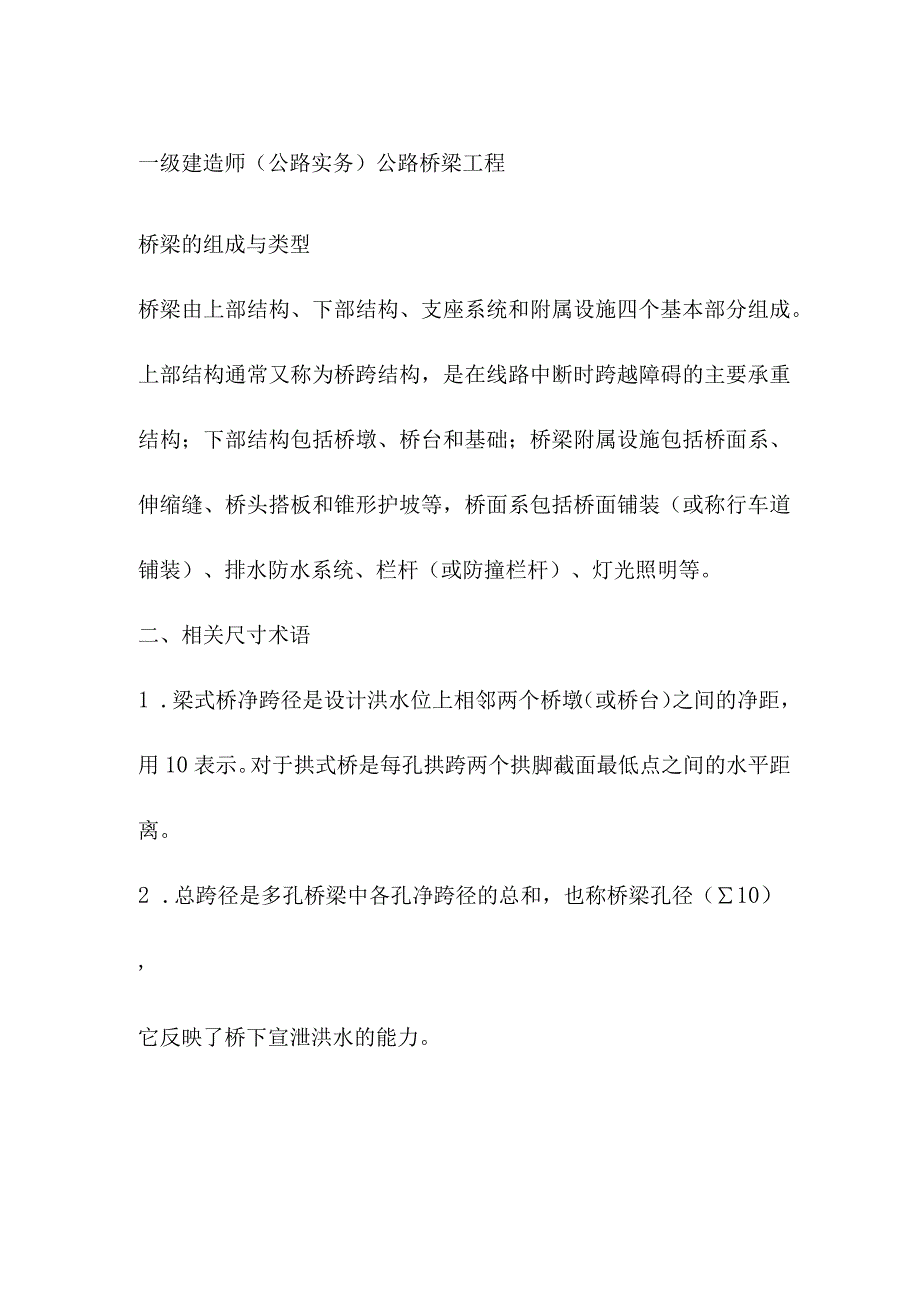

1、一级建造师（公路实务）公路桥梁工程桥梁的组成与类型桥梁由上部结构、下部结构、支座系统和附属设施四个基本部分组成。上部结构通常又称为桥跨结构，是在线路中断时跨越障碍的主要承重结构；下部结构包括桥墩、桥台和基础；桥梁附属设施包括桥面系、伸缩缝、桥头搭板和锥形护坡等，桥面系包括桥面铺装（或称行车道铺装）、排水防水系统、栏杆（或防撞栏杆）、灯光照明等。二、相关尺寸术语1 .梁式桥净跨径是设计洪水位上相邻两个桥墩（或桥台）之间的净距，用10表示。对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。2 .总跨径是多孔桥梁中各孔净跨径的总和，也称桥梁孔径（10）,它反映了桥下宣泄洪水的能力。3 .计算跨径

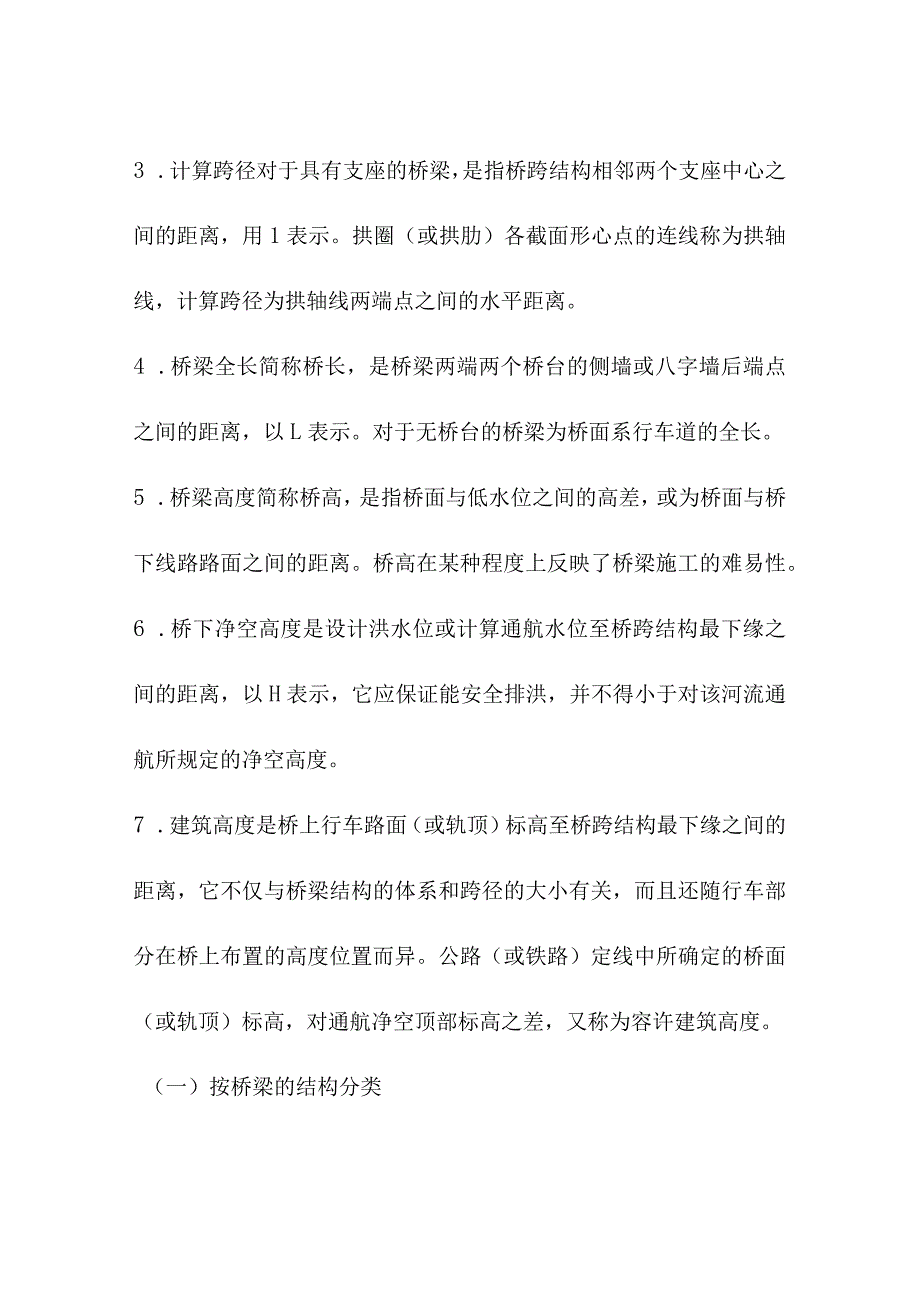

2、对于具有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离，用1表示。拱圈（或拱肋）各截面形心点的连线称为拱轴线，计算跨径为拱轴线两端点之间的水平距离。4 .桥梁全长简称桥长，是桥梁两端两个桥台的侧墙或八字墙后端点之间的距离，以L表示。对于无桥台的桥梁为桥面系行车道的全长。5 .桥梁高度简称桥高，是指桥面与低水位之间的高差，或为桥面与桥下线路路面之间的距离。桥高在某种程度上反映了桥梁施工的难易性。6 .桥下净空高度是设计洪水位或计算通航水位至桥跨结构最下缘之间的距离，以H表示，它应保证能安全排洪，并不得小于对该河流通航所规定的净空高度。7 .建筑高度是桥上行车路面（或轨顶）标高至桥跨结构最下缘

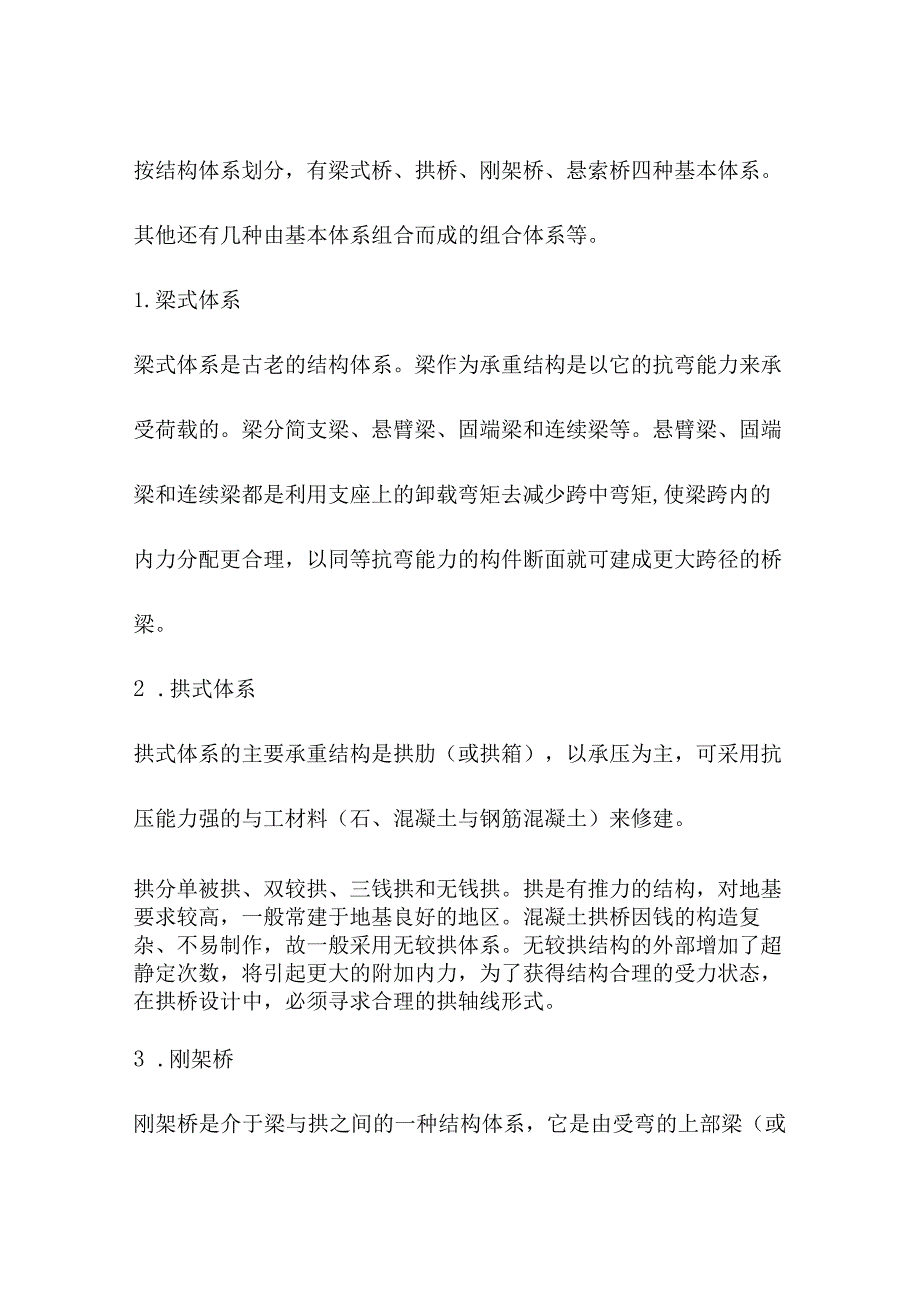

3、之间的距离，它不仅与桥梁结构的体系和跨径的大小有关，而且还随行车部分在桥上布置的高度位置而异。公路（或铁路）定线中所确定的桥面（或轨顶）标高，对通航净空顶部标高之差，又称为容许建筑高度。（一）按桥梁的结构分类按结构体系划分，有梁式桥、拱桥、刚架桥、悬索桥四种基本体系。其他还有几种由基本体系组合而成的组合体系等。1.梁式体系梁式体系是古老的结构体系。梁作为承重结构是以它的抗弯能力来承受荷载的。梁分简支梁、悬臂梁、固端梁和连续梁等。悬臂梁、固端梁和连续梁都是利用支座上的卸载弯矩去减少跨中弯矩,使梁跨内的内力分配更合理，以同等抗弯能力的构件断面就可建成更大跨径的桥梁。2 .拱式体系拱式体系的主要承重
4、结构是拱肋（或拱箱），以承压为主，可采用抗压能力强的与工材料（石、混凝土与钢筋混凝土）来修建。拱分单被拱、双较拱、三钱拱和无钱拱。拱是有推力的结构，对地基要求较高，一般常建于地基良好的地区。混凝土拱桥因钱的构造复杂、不易制作，故一般采用无较拱体系。无较拱结构的外部增加了超静定次数，将引起更大的附加内力，为了获得结构合理的受力状态，在拱桥设计中，必须寻求合理的拱轴线形式。3 .刚架桥刚架桥是介于梁与拱之间的一种结构体系，它是由受弯的上部梁（或板）结构与承压的下部柱（或墩）整体结合在一起的结构。4 .悬索桥就是指以悬索为主要承重结构的桥。其主要构造是：缆、塔、锚、吊索及桥面，一般还有加劲梁。其受力
5、特征是：荷载由吊索传至缆，再传至锚墩，传力途径简捷、明确。悬索桥的特点是：构造简单，受力明确；跨径愈大，材料耗费愈少、桥的造价愈低。悬索桥是大跨桥梁的主要形式。5 .组合体系（1）连续刚构连续刚构都是由梁和刚架相结合的体系，它是预应力混凝土结构采用悬臂施工法而发展起来的一种新体系。(2)梁、拱组合体系这类体系中有系杆拱、桁架拱、多跨拱梁结构等。它们利用梁的受弯与拱的承压特点组成联合结构。(3)斜拉桥它是由承压的塔、受拉的索与承弯的梁体组合起来的一种结构体系。梁体用拉索多点拉住，好似多跨弹性支承连续梁，使梁体内弯矩减小，降低了建筑高度；又因栓焊连接与正交异性板的箱形断面构造的应用，使结构充分利用
6、材料的受力特性，从而减小了结构自重，节省了材料。桥梁基础分类和受力特点桥梁基础按施工方法可分为扩大基础、桩基础、管柱、沉井、地下连续墙等，下面分别介绍各类基础的分类及受力特点。一、扩大基础扩大基础按其材料性能特点可分为配筋与不配筋的条形基础和单独基础。扩大基础是由地基反力承担全部上部荷载扩大基础主要承受压应力适用于地基承载力较好的各类土层二、桩基础(I)按桩的使用功能分类竖向抗压桩：竖向抗拔桩：水平受荷桩：复合受荷桩：(2)按桩承载性能分类摩擦桩端承桩：摩擦端承桩：端承摩擦桩(4)按桩径大小分类小桩：桩径d250mmo中等直径桩：250mmd800mmo大直径桩：桩径d800mmo(5)按施工
