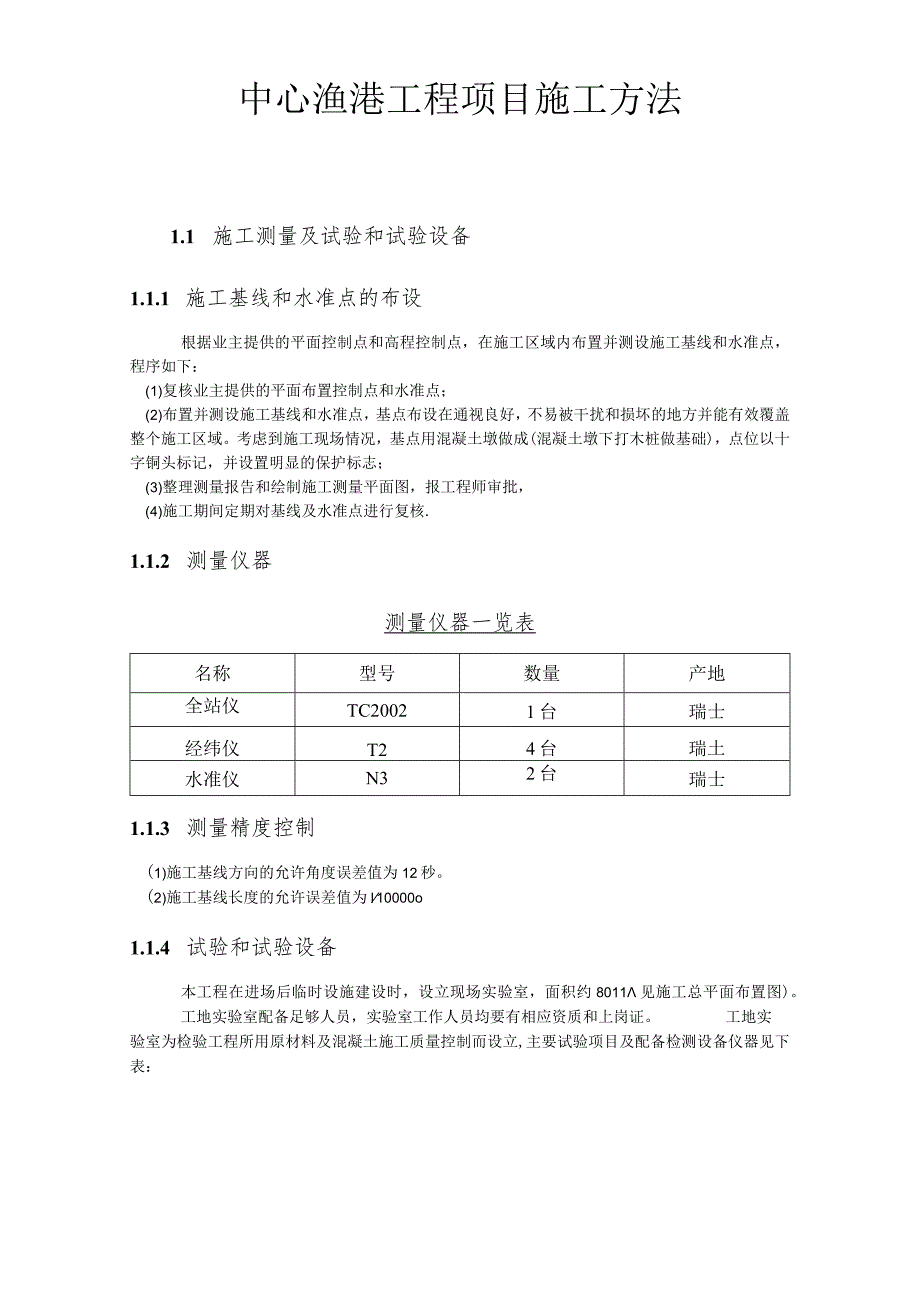

1、中心渔港工程项目施工方法1.1 施工测量及试验和试验设备1.1.1 施工基线和水准点的布设根据业主提供的平面控制点和高程控制点，在施工区域内布置并测设施工基线和水准点，程序如下：(1)复核业主提供的平面布置控制点和水准点；(2)布置并测设施工基线和水准点，基点布设在通视良好，不易被干扰和损坏的地方并能有效覆盖整个施工区域。考虑到施工现场情况，基点用混凝土墩做成(混凝土墩下打木桩做基础)，点位以十字铜头标记，并设置明显的保护标志；(3)整理测量报告和绘制施工测量平面图，报工程师审批，(4)施工期间定期对基线及水准点进行复核.1.1.2 测量仪器测量仪器一览表名称型号数量产地全站仪TC20021台

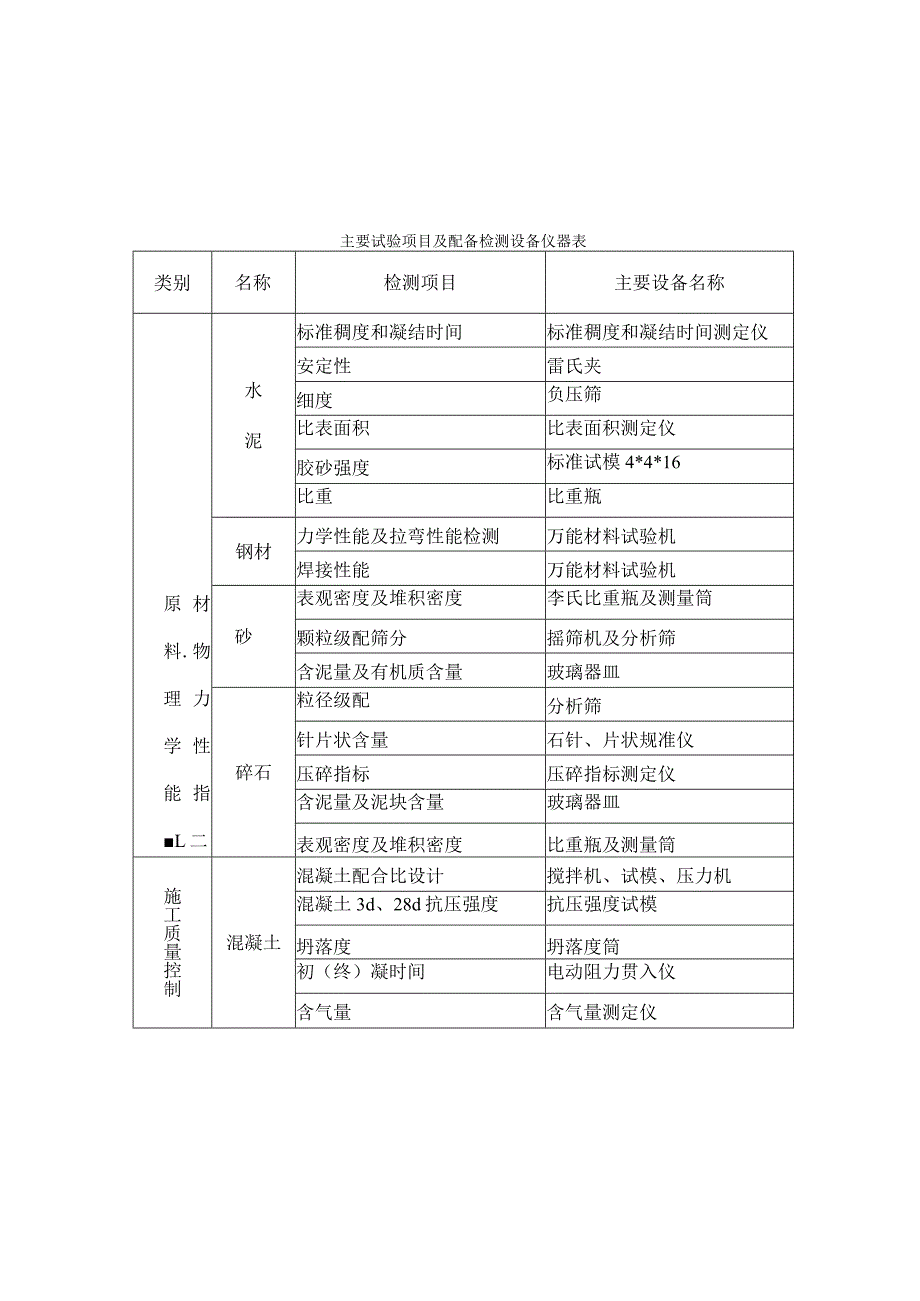

2、瑞士经纬仪T24台瑞土水准仪N32台瑞士1.1.3 测量精度控制(1)施工基线方向的允许角度误差值为12秒。(2)施工基线长度的允许误差值为l10000o1.1.4 试验和试验设备本工程在进场后临时设施建设时，设立现场实验室，面积约8011见施工总平面布置图)。工地实验室配备足够人员，实验室工作人员均要有相应资质和上岗证。工地实验室为检验工程所用原材料及混凝土施工质量控制而设立,主要试验项目及配备检测设备仪器见下表：主要试验项目及配备检测设备仪器表类别名称检测项目主要设备名称原材料.物理力学性能指L二水泥标准稠度和凝结时间标准稠度和凝结时间测定仪安定性雷氏夹细度负压筛比表面积比表面积测定仪胶砂

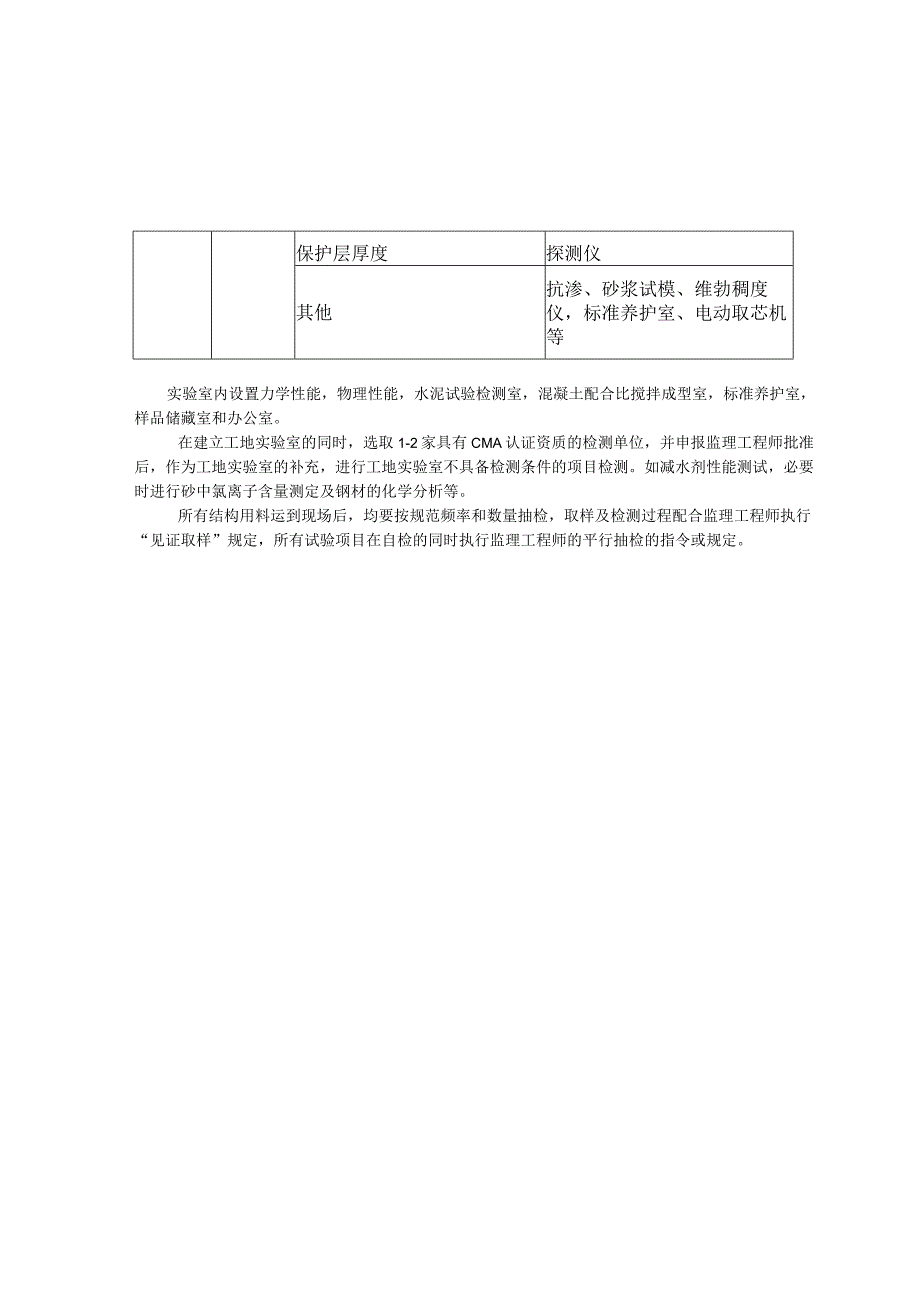

3、强度标准试模4*4*16比重比重瓶钢材力学性能及拉弯性能检测万能材料试验机焊接性能万能材料试验机砂表观密度及堆积密度李氏比重瓶及测量筒颗粒级配筛分摇筛机及分析筛含泥量及有机质含量玻璃器皿碎石粒径级配分析筛针片状含量石针、片状规准仪压碎指标压碎指标测定仪含泥量及泥块含量玻璃器皿表观密度及堆积密度比重瓶及测量筒施工质量控制混凝土混凝土配合比设计搅拌机、试模、压力机混凝土3d、28d抗压强度抗压强度试模坍落度坍落度筒初（终）凝时间电动阻力贯入仪含气量含气量测定仪保护层厚度探测仪其他抗渗、砂浆试模、维勃稠度仪，标准养护室、电动取芯机等实验室内设置力学性能，物理性能，水泥试验检测室，混凝土配合比搅拌成型
4、室，标准养护室，样品储藏室和办公室。在建立工地实验室的同时，选取1-2家具有CMA认证资质的检测单位，并申报监理工程师批准后，作为工地实验室的补充，进行工地实验室不具备检测条件的项目检测。如减水剂性能测试，必要时进行砂中氯离子含量测定及钢材的化学分析等。所有结构用料运到现场后，均要按规范频率和数量抽检，取样及检测过程配合监理工程师执行“见证取样”规定，所有试验项目在自检的同时执行监理工程师的平行抽检的指令或规定。1.2 .钻孔灌注柩基础栈桥施工本工程一共有六座栈桥，由东向西方向分布分别是1#6#栈桥。接岸段总工程量如下：800水下灌注桩106根；岸上空心板预制及安装348块，其中。栈桥施工包括
5、:钻孔灌注桩平台施工、钻孔灌注桩施工、现浇横梁施工、陆上预制空心板、陆上空心板安装、现浇面层砂施工六分项工程。六座栈桥由东向西方向施工，每两座为一个工作段，共分为三个工作段。下一个工作段的施工等上一个工作段的施工材料回收后再进行。每座板桥的施工流程如下：钻孔灌注桩平台施工钻孔灌注桩施工现浇横梁施工陆上预制空心板陆上空心板安装现浇面层碎施工121.钻孔灌注桩平台施工钻孔灌注桩施工平台搭设的施工工艺流程图如下:沉钢管桩支架搭设支架焊接模板铺设栏杆焊接根据现场环境的勘测，钻孔灌注桩的施工场地处于浅滩上，而浅滩面上23m为淤泥层，不能支承施工机械及施工时的荷载。因此，在钻孔灌注桩施工前，先采取震动下沉
6、400钢管桩作为支承桩,【20槽钢作支架，50m厚的木板作面板搭设施工平台，作为钻孔灌注桩的施工工作面用。而钢管桩长度的确定，由于在投标图纸总说明当中，地质勘测中第二个单元的土体没有具体标明土层标高等详细的情况，目前钢管桩的长度暂时按照1012m设计，在施工当中如遇到不满足要求的情况再作加长。1#6#栈桥的结构形式基本相同，在施工方案中就不一一列举，现以3#栈桥为例，说明其具体的施工方法。a.测量放线首先要设定施工平台的顶面标高。3#引桥中最高的钻孔灌注桩桩顶标高为+2.50m,现浇横梁的最高点为+3.85m,根据施工方便的原则，设定3#引桥的面标高为+3.85m,设定此标高是因为在钻孔灌注桩
7、以及现浇横梁的施工中，需要有如履带吊机，及钻孔桩机等机械在走动，施工平台太低，会造成钻孔灌注桩的桩头或预留钢筋高出施工平台而对施工造成影响。而施工平台太高，又会因高差大对钻孔灌注桩及现浇横梁施工带来不便。实际测量时用经纬仪定向，水准仪控制标高。b.沉钢管桩根据测量所放样所定出的方向及位置，采用履带吊机加电动震动锤从岸边开始将1012m长400钢管桩沉入土中。用水准仪控制，沉至设定的标高时，检查单桩的承载力是否能满足施工荷载的要求,如不满足，则接桩再打，满足则进行下一根桩的施工。钢管桩的中心间距为LOrn,每跨长度为5.0m,3#引桥6400钢管桩沉桩顺序见下图：C.槽钢支架搭设及焊接每排钢管桩
8、上安放背靠背焊接起来的20槽钢横梁，槽钢与钢管桩要紧密接触，然后焊接，如接触不平整还需在钢管桩面上先焊接一块钢板再安放槽钢横梁，槽钢横梁长度为66.5m。横梁焊接好后，在横梁上按照0.751.0m的间距安装20槽钢纵梁，纵梁与横梁接触点要电焊机焊接。在主要的干道上，纵梁要用23根槽钢安装。d.模板铺设及栏杆焊接整个支架成型以后，为了便于人员的行走和安全通过，在纵梁的面上铺设50mm厚木板，在横梁上焊接小钢管及挂上安全网。每沉桩一跨，就安装一跨的槽钢支架，铺摊一跨的厚木板，如此循环，直到满足最离岸一根钻孔灌注桩可以施工为止。到此，整个施工平台的施工就算完成，在整个施工的过程中，测量人员要是始终控
9、制好施工平台施工的方向及标高，防止位置的偏移。施工平台的施工进度按照IOm/天计算，座施工平台要在10天内完成，钻孔灌注桩施工平台施工简见下图：1.2.2,钻孔灌注桩施工122.1.钻孔灌注桩的施工工艺流程如图:废渣土外运1.222施工方法a.护筒埋设钻孔桩护筒采用3mm厚钢板制作，高34m,直径为设计桩径+0.02m,护筒埋设高出桩顶60Cm以上，并保证护筒底部低于淤泥层底标高。钢护筒采用震动锤震动埋设的施工方法，埋设要保持垂直，桩位钢护筒中心与桩中心偏差不大于50mm,护筒斜度偏差小于1%.b.泥浆池设置泥浆循环池布置根据现场施工场地情况，沿引桥两侧边布置，由钢板焊接形成，泥浆处理池由泥浆
10、池和沉淀池组成，形成泥浆循环系统。因钻孔灌注桩数量不多，钻孔桩施工时，对沉淀池中沉渣及灌筑位时溢出的废弃泥浆及时用手推车运至允许的弃土区，严防泥浆溢流污染海面。C.泥浆配制泥浆系统：根据每孔的实际量确定泥浆池及废浆池的容量，该工程采用每台机用一个循环池，泥浆采用原土造浆，遇砂层等不良层时，加适当膨润土造浆。制备的泥浆应满足下述要求：粘度：一般地层1622S,松散砂层1928S。含砂率：新制泥浆小于4乐循环泥浆不大于8%。胶体率：不小于90%。PH值：810。比重：粘性土中，泥浆比重1.1-1.2kgL,砂土和较厚的夹砂层为1.2L3,砂卵石层为1.31.5,清孔泥浆比重为L15kgL&成孔及清
11、孔：根据我单位施工经验及现场情况，采用TXBTOOoA型回转钻机带动笼式合金钻头成孔，在正常的施工条件下，1天1.5天可以完成一根钻孔灌注桩的成孔及清孔工作，在施工过程中，一座引桥采用两台钻机，按先离岸后近岸的顺序施工。钻机安装就位后，底座和顶端应平稳，不得产生位移。顶部的起吊滑轮缘、转盘中心和桩孔中心在同一-铅垂线上，其偏差不得大于20mm,以确保钻孔桩垂直度误差小于或等于0.5%H（H为桩长）的要求。正式钻进前，先启动泥浆泵，使之空转一段时间，待泥浆输入孔口一定数量后方可正式钻进。开始钻进时，应控制进尺速度及钻压，采用“低压慢进”措施，待钻至护筒下Iin后，再以正常速度钻进。钻进速度根据土
12、层类别、钻孔深度、供水量确定，对淤泥钻进速度不宜大于Im/分钟，以不超负荷为准。成孔须一次完成，中间不能间断施工作业，成孔完毕至灌注碎的间隔时间不能大于24小时。在成孔施工过程中应勤测泥浆比重，并定期测定粘度、含砂量、胶体率和稳定性，并应经常注意土层变化。当钻孔距设计标高Im时，注意控制钻进速度和深度，防止超钻，并核实地质资料，判断是否达到设计要求的地层。钻孔到设计深度后，应对孔深、孔径和孔形等进行检查，检查合格后通知监理等有关各方进行终孔验收签证，验收合格后应立即进行清孔工作。成孔至设计深度后，采用钻头在孔底空钻的方法进行第一次清换孔内泥浆。由于本工程粘土层较厚，成孔时应调整泥浆的粘度及比重
13、，（粘度1622S、比重1.1L2）根据现场踏勘情况，局部地区位于在淤泥层下有夹层存在，主要是以碎石、块石为主，夹有中粗砂、粉砂，成孔过程中应加以注意、,如果遇到这种情况则需要调整泥浆的粘度及比重（粘度1928S、比重1.31.5）。如果钻进困难，应采用冲锤处理。e.钢筋笼制作安装钢筋笼制作在现场进行，钢筋笼成型后采用吊机配合载重汽车吊运至相应桩位进行吊装就位。制作：钢筋笼纵筋下料，应按钢筋笼大样图尺寸要求，驳接时焊口必须符合规范规定，应按规范错开（同一-截面内的接口不超过总数50%）o加劲箍筋焊接成闭合的圆箍，且应设在纵向钢筋的内侧，并与纵向钢筋的交接点全部焊接牢固，以便其真正起到加劲钢筋的
14、作用，使钢筋在运吊中避免产生不可恢复的变形。螺旋箍在纵向钢筋的外侧，其焊接应均匀，间隔距离符合设计和规范要求。控制平整度误差不超过50nuno钢筋笼成型后应经有关人员验收合格方可安装。吊装钢筋笼的桩孔，应预先清理干净，并标出定高度。钢筋笼入孔后，应按其保护层厚度要求调正固定，使其在灌注彼时，不移动不上浮。钢筋笼制作的允许偏差应满足规范要求。吊装：吊装钢筋笼入孔时，不得碰撞孔壁。灌注碎时，应采取措施，校正设计标高固定钢筋位置。为了便于运吊和避免钢筋笼产生较大的变形，钢筋笼过长，可采取分段接驳的方式，上下节拼接时，主筋采用单面搭接焊，搭接长度为IOdof.砂灌注：采用自制的螺纹接头法兰导管浇筑水下
15、碎。碎由陆上搅拌站搅和，手推车运输，睑坍落度1822cm,碎面上升速度大于2mh,埋管深度为26m,严禁埋管过深和灌浆管拔出碎面，并做好试件留样工作并按标准条件养护，以备试验用。桩体水下混凝土采用425#普通硅酸盐水泥，粗骨料采用碎石，其最大粒径不大于导管内径的1/61/8和钢筋净距的1/4,同时不大于40mm,细骨料采用中砂。混凝土的配制强度应大于设计强度15%,混凝土的含砂率4050%,水灰比采用0.45,为使混凝土拌合物有良好的和易性，在运输和灌注过程中无显著离析、泌水，其塌落度取1822cm（以孔口检测的指标为准）。每立方米混凝土的水泥用量不小于360kg,宜掺外加剂。灌注水下碎是确保成桩质量的关键工序，灌注前应做好一切准备工作，保证碎灌注连续紧凑地进行。单桩碎灌注时间不应超过6小时，
