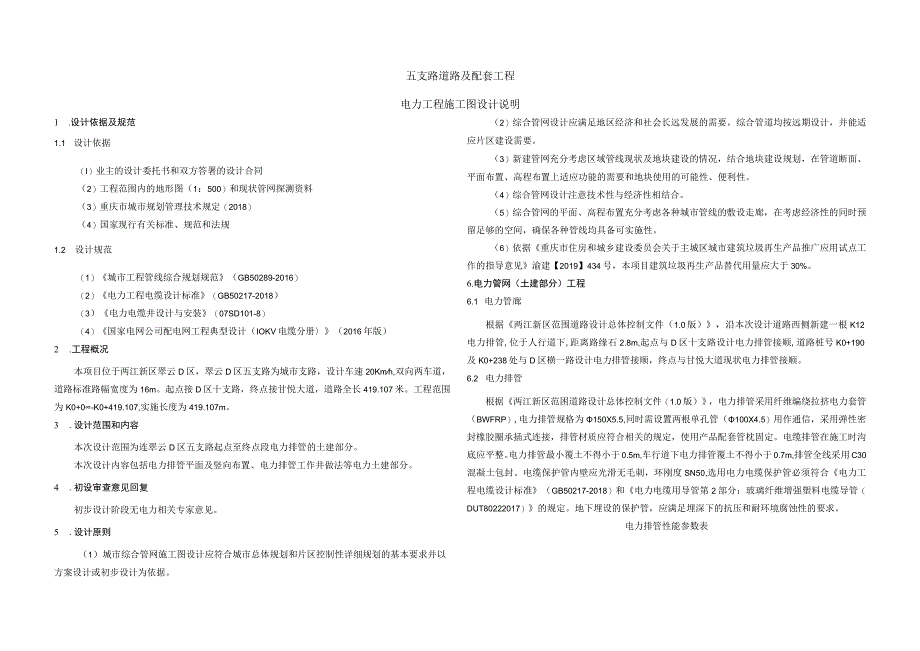

1、五支路道路及配套工程电力工程施工图设计说明1 .设计依据及规范1.1 设计依据（I）业主的设计委托书和双方答署的设计合同（2）工程范围内的地形图（1：500）和现状管网探测资料（3）重庆市城市规划管理技术规定（2018）（4）国家现行有关标准、规范和法规1.2 设计规范（1）城市工程管线综合规划规范（GB50289-2016）（2）电力工程电缆设计标准（GB50217-2018）（3）电力电缆井设计与安装（07SD101-8）（4）国家电网公司配电网工程典型设计（IOKV电缆分册（2016年版）2 .工程概况本项目位于两江新区翠云D区，翠云D区五支路为城市支路，设计车速20Kmh,双向两车道，
2、道路标准路幅宽度为16m。起点接D区十支路，终点接甘悦大道，道路全长419.107米。工程范围为K0+0-K0+419.107,实施长度为419.107m。3 .设计范围和内容本次设计范围为连翠云D区五支路起点至终点段电力排管的土建部分。本次设计内容包括电力排管平面及竖向布置、电力排管工作井做法等电力土建部分。4 .初设审查意见回复初步设计阶段无电力相关专家意见。5 .设计原则（1）城市综合管网施工图设计应符合城市总体规划和片区控制性详细规划的基本要求并以方案设计或初步设计为依据。（2）综合管网设计应满足地区经济和社会长远发展的需要。综合管道均按远期设计，并能适应片区建设需要。（3）新建管网充
3、分考虑区域管线现状及地块建设的情况，结合地块建设规划，在管道断面、平面布置、高程布置上适应功能的需要和地块使用的可能性、便利性。（4）综合管网设计注意技术性与经济性相结合。（5）综合管网的平面、高程布置充分考虑各种城市管线的敷设走廊，在考虑经济性的同时预留足够的空间，确保各种管线均具备可实施性。（6）依据重庆市住房和城乡建设委员会关于主城区城市建筑垃圾再生产品推广应用试点工作的指导意见渝建【2019】434号，本项目建筑垃圾再生产品替代用量应大于30%。6.电力管网（土建部分）工程6.1 电力管廊根据两江新区范围道路设计总体控制文件（1.0版），沿本次设计道路西侧新建一根K12电力排管,位于人
4、行道下,距离路缘石2.8m,起点与D区十支路设计电力排管接顺,道路桩号K0+190及K0+238处与D区横一路设计电力排管接顺，终点与甘悦大道现状电力排管接顺。6.2 电力排管根据两江新区范困道路设计总体控制文件（1.0版），电力排管采用纤维编绕拉挤电力套管（BWFRP）,电力排管规格为150X5.5,同时需设置两根单孔管（100X4.5）用作通信，采用弹性密封橡胶圈承插式连接，排管材质应符合相关的规定，使用产品配套管枕固定。电缆排管在施工时沟底应平整。电力排管最小覆土不得小于0.5m,车行道下电力排管覆土不得小于0.7m,排管全线采用C30混凝土包封。电缆保护管内壁应光滑无毛刺，环刚度SN5

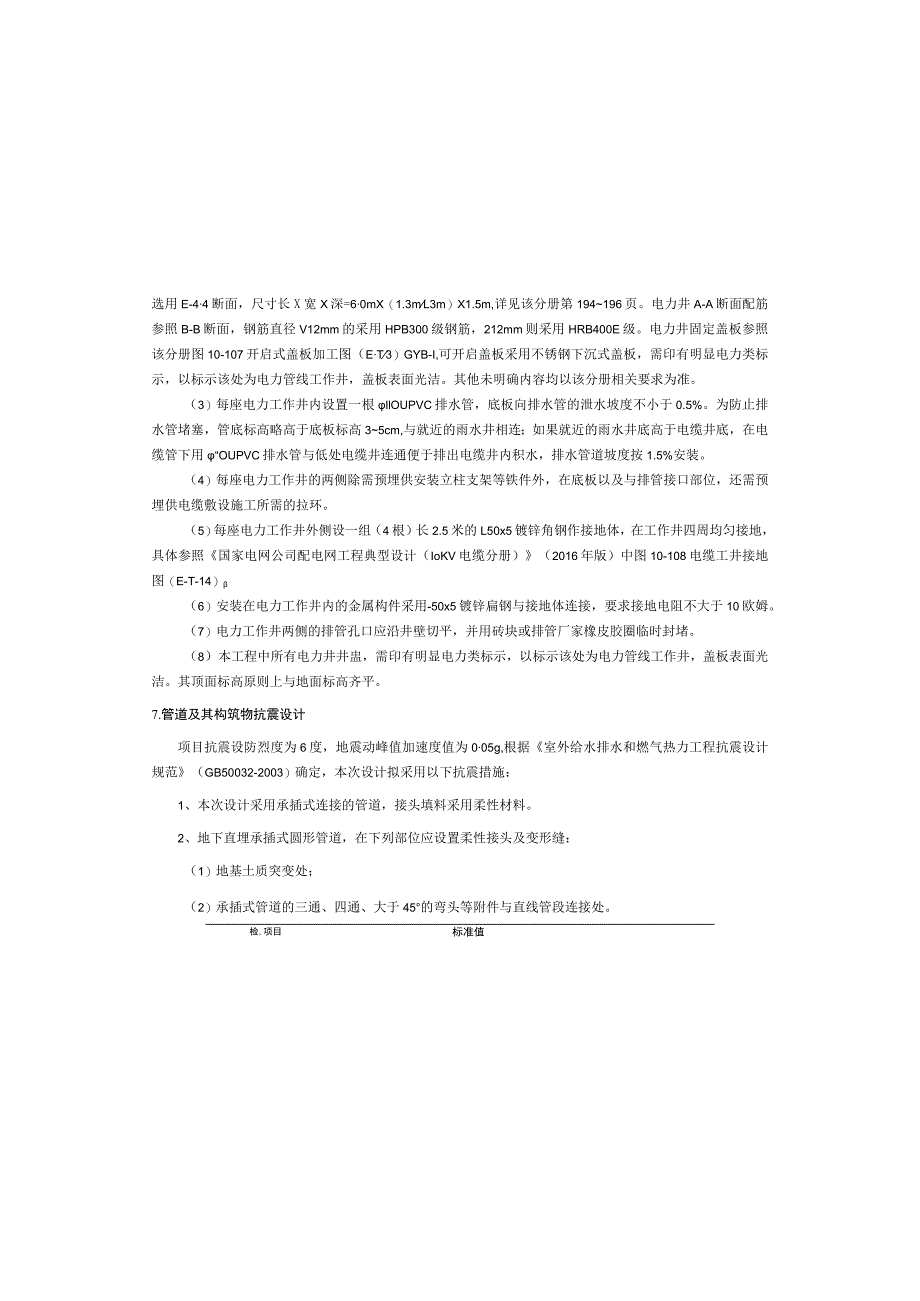

5、0,选用电力电缆保护管必须符合电力工程电缆设计标准（GB50217-2018）和电力电缆用导管第2部分：玻璃纤维增强塑料电缆导管（DUT80222017）的规定。地下埋设的保护管，应满足埋深下的抗压和耐环境腐蚀性的要求。电力排管性能参数表选用E-44断面，尺寸长X宽X深=60mX（1.3mL3m）X1.5m,详见该分册第194196页。电力井A-A断面配筋参照B-B断面，钢筋直径V12mm的采用HPB300级钢筋，212mm则采用HRB400E级。电力井固定盖板参照该分册图10-107开启式盖板加工图（ET3）GYB-I,可开启盖板采用不锈钢下沉式盖板，需印有明显电力类标示，以标示该处为电力管
6、线工作井，盖板表面光洁。其他未明确内容均以该分册相关要求为准。（3）每座电力工作井内设置一根llOUPVC排水管，底板向排水管的泄水坡度不小于0.5%。为防止排水管堵塞，管底标高略高于底板标高35cm,与就近的雨水井相连；如果就近的雨水井底高于电缆井底，在电缆管下用“OUPVC排水管与低处电缆井连通便于排出电缆井内积水，排水管道坡度按1.5%安装。（4）每座电力工作井的两侧除需预埋供安装立柱支架等铁件外，在底板以及与排管接口部位，还需预埋供电缆敷设施工所需的拉环。（5）每座电力工作井外侧设一组（4根）长2.5米的L50x5镀锌角钢作接地体，在工作井四周均匀接地，具体参照国家电网公司配电网工程典
7、型设计（IoKV电缆分册）（2016年版）中图10-108电缆工井接地图（E-T-14）（6）安装在电力工作井内的金属构件采用-50x5镀锌扁钢与接地体连接，要求接地电阻不大于10欧姆。（7）电力工作井两侧的排管孔口应沿井壁切平，并用砖块或排管厂家橡皮胶圈临时封堵。（8）本工程中所有电力井井盅，需印有明显电力类标示，以标示该处为电力管线工作井，盖板表面光洁。其顶面标高原则上与地面标高齐平。7.管道及其构筑物抗震设计项目抗震设防烈度为6度，地震动峰值加速度值为005g,根据室外给水排水和燃气热力工程抗震设计规范（GB50032-2003）确定，本次设计拟采用以下抗震措施：1、本次设计采用承插式连

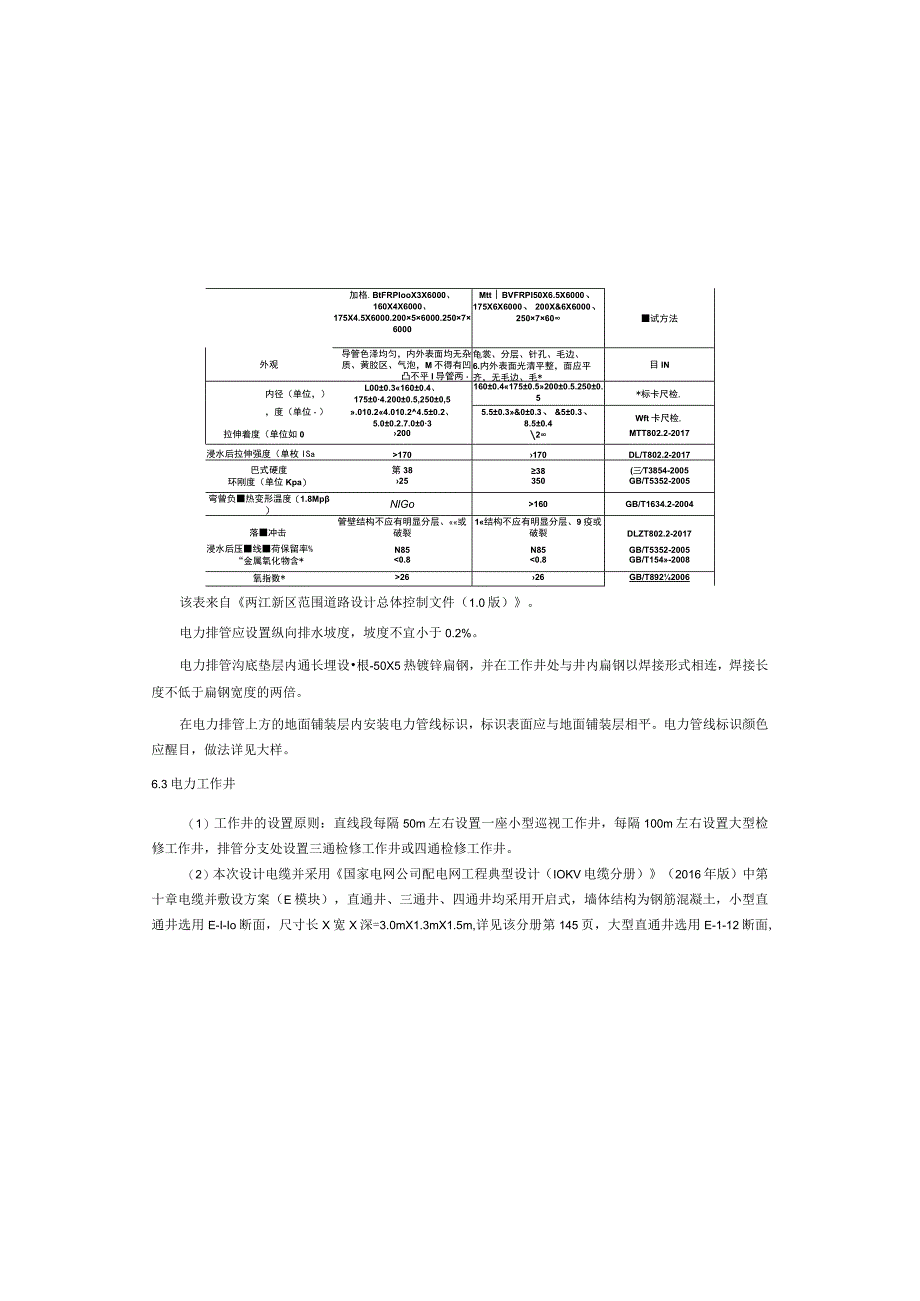

8、接的管道，接头填料采用柔性材料。2、地下直埋承插式圆形管道，在下列部位应设置柔性接头及变形缝：（1）地基土质突变处；（2）承插式管道的三通、四通、大于45的弯头等附件与直线管段连接处。检,项目标准值加格.BtFRPlooX3X6000、160X4X6000、175X4.5X6000.20056000.25076000MttBVFRPI50X6.5X6000、175X6X6000、200X&6X6000、250760试方法外观导管色泽均匀，内外表面均无杂质、黄胶区、气泡，M不得有凹凸不平I导管两龟裳、分层、针孔、毛边、6.内外表面光清平整，面应平齐，无毛边、毛*目IN内径（单位，）L000.31
9、600.4、17504.2000.5,2500,51600.41750.52000.5.2500.5*标卡尺检,，度（单位）.010.24.010.24.50.2、5.00.2.7.0035.50.3&00.3、&50.3、8.50.4Wft卡尺检,拉伸着度（单位如02002MTT802.2-2017浸水后拉伸强度（单枚ISa170170DL/T802.2-2017巴式硬度第3838(三T3854-2005环刚度（单位Kpa）25350GB/T5352-2005弯曾负热变形温度（1.8Mp）NlGo160GB/T1634.2-2004落冲击管壁结构不应有明显分层、或破裂1结构不应有明显分层、9
10、疫或破裂DLZT802.2-2017浸水后压线荷保留率%N85N85GB/T5352-2005“金属氧化物含*0.82626GB/T8922006该表来自两江新区范围道路设计总体控制文件（1.0版）。电力排管应设置纵向排水坡度，坡度不宜小于0.2%。电力排管沟底垫层内通长埋设根-50X5热镀锌扁钢，并在工作井处与井内扁钢以焊接形式相连，焊接长度不低于扁钢宽度的两倍。在电力排管上方的地面铺装层内安装电力管线标识，标识表面应与地面铺装层相平。电力管线标识颜色应醒目，做法详见大样。6.3电力工作井（1）工作井的设置原则：直线段每隔50m左右设置一座小型巡视工作井，每隔100m左右设置大型检修工作井，
11、排管分支处设置三通检修工作井或四通检修工作井。（2）本次设计电缆并采用国家电网公司配电网工程典型设计（IOKV电缆分册）（2016年版）中第十章电缆并敷设方案（E模块），直通井、三通井、四通井均采用开启式，墙体结构为钢筋混凝土，小型直通井选用E-I-Io断面，尺寸长X宽X深=3.0mX1.3mX1.5m,详见该分册第145页，大型直通井选用E-1-12断面,尺寸长X宽X深=60mX1.3m1.5m,详见该分册第152-153页,三通井选用E-3-4断面，尺寸长X宽X深=6.0mXL3mXl5m,详见该分册第174175页，四通井危险性较大的分部分项工程范困对应部位与环节设计参数指标保障工程施工
12、安全的意见保障工程周边环境安全的意见开挖深度超过3m（含3m）的基坑（槽）的土方开挖、支护、降水工程。雨污水管道埋深秋过3m小于5m。本工程范围内无.沟槽开挖深度范围：3mh5m1 .根据危险性较大的分部分项工程安全管理规定施工单位应当在危大工程施工前组织工程技术人质编制专项施JL方案;对于超过一定规模的危大工程，施工单位应当组织召开专家论证会对专项施工方案进行论证。实行施工总承包的，由施工总承包单位组织召开专家论证会。专家论证前专项施工方案应当通过施工单位审核和总监理工程师审查。并完成相关审查程序后实施。2 .施工单位应选择有丰富经验的具有相应资质的专业队伍进行支护体系的施工。基坑开挖应根据
13、设计要求进行监测，实施动态设计和信息化施工。3 .施工单位在施工前，应采用坑探或触探等各种勘探方法查明基坑内及基坑周边的各类建（构）筑物及各类地下设施，包括给排水管道、电力、电信及煤气等管涌的分布和现状，并对现有的各类管涵应进行保护。4 .施工单位应按设计施工，由于某些原因导致施工确仃困难应及时与有关部门联系.协商解决。由于某些不可预见的客观原因、不可抗力、地质条件的变异性或者由于施工导致工程出现险情，施工单位应及时抢险，消除险情。5 .在沟槽开挖期间及管道施工过程中，对可能出现的险情应准备充分的应急措淹，备足抢险设备和物资，如钢管、编织袋、反铲等.6 .施工单位在施工前应仔细阅读并领会本工程
14、的工程地质报告、地形地貌以及设计说明和意图。实施时若实际工程地质条件、地形地貌与木工程的工程地质报告、地形地貌有较大差异时，应及时通知监理、勘察、设计和甲方协商解决。1 .踏勘现场,查明周边环境，主要包括铁路、2 .公路、桥梁、水利设施（堤、涵、闸、坝）、市政道路、高压铁塔、电线杆、地铁、江、河、湖、海、柒、大然气、雨水管涵、污水管涵、供水管涵、军缆、电气管涵（电力、电信、监控等强弱电）、建筑物、构筑物、堆土、堆载、树木、树苗，等。并查清距离、埋深、高度等具体信息。3 .每一工程,针对具体环境和条件采取必要的保护措施，必要时进行行业评审及专家论证.4 .某些风险巨大或行业习惯，采取避让措施，如
15、铁路：5.某些风险巨大或行业习惯，采取分包措施，如铁路三开挖深度超过5m（含5in）的基坑（植）的土方开挖、支护、降水工程。（超过一定规模的危险性较大的分部分项工程）雨污水管道埋深超过5m5m3、管道穿过建（构）筑物的墙体或基础时，应符合下列耍求:（1）在穿管的墙体或基础上应设置套管，穿管与套管间的缝隙内应填充柔性材料：（2）当穿越的管道与墙体或基础为嵌固时，应在穿越的管道上就近设置柔性连接。4、当埋地管道不能避开活动断裂带时，应采取下列措施：（1）管道宜尽量与断裂带正交；（2）管道应敷设在套筒内，周围填充砂料：（3）套筒应采用钢管；（4）断裂带两侧的管道上（距断裂带有一定的距离）应设置紧急关断阀。8.危大工程注意事项开挖深度超过3m（含3m）的基坑（槽）的土方开挖、支护、降水工程施工为危大工程，根据建设工程安全生产管
