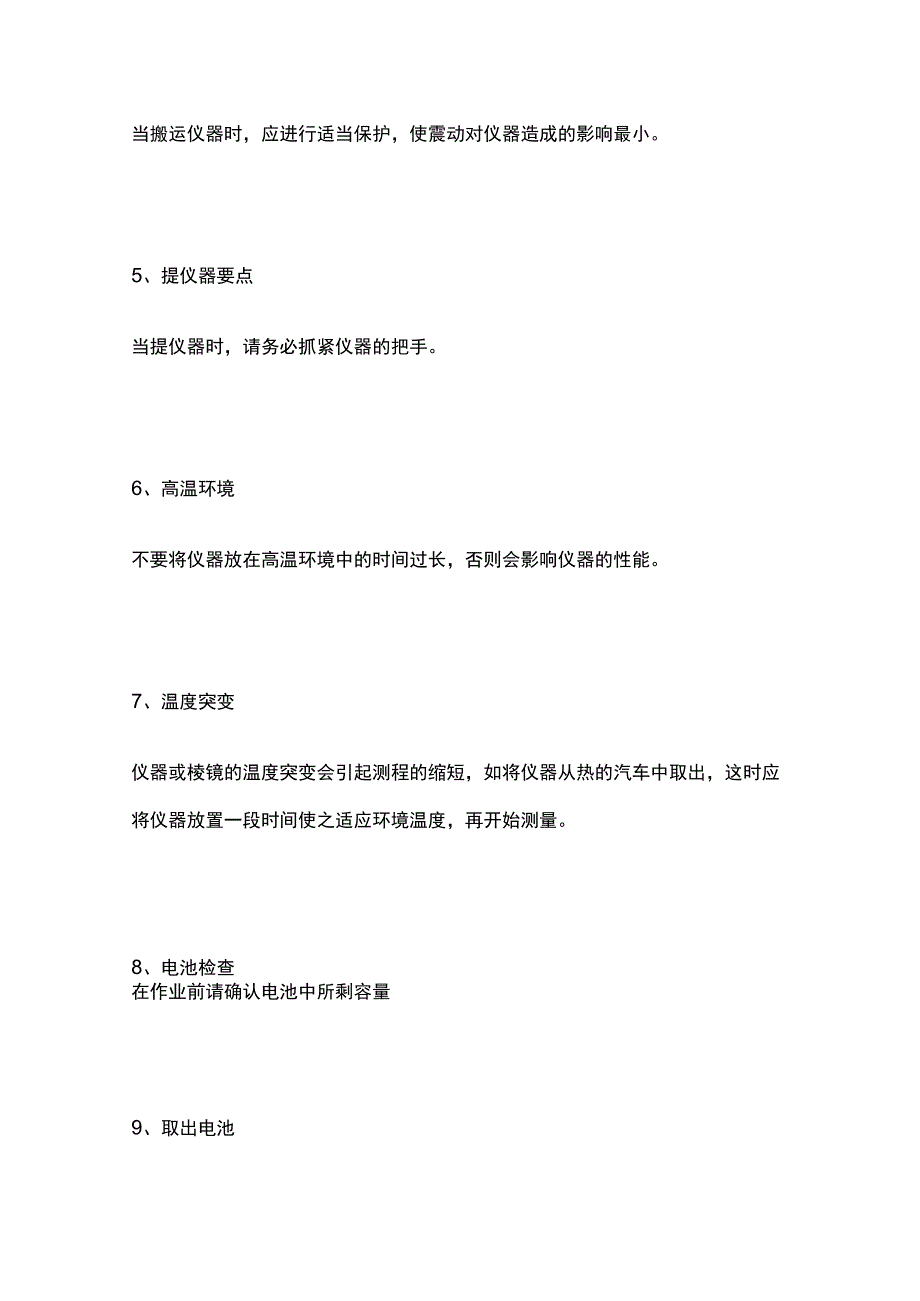

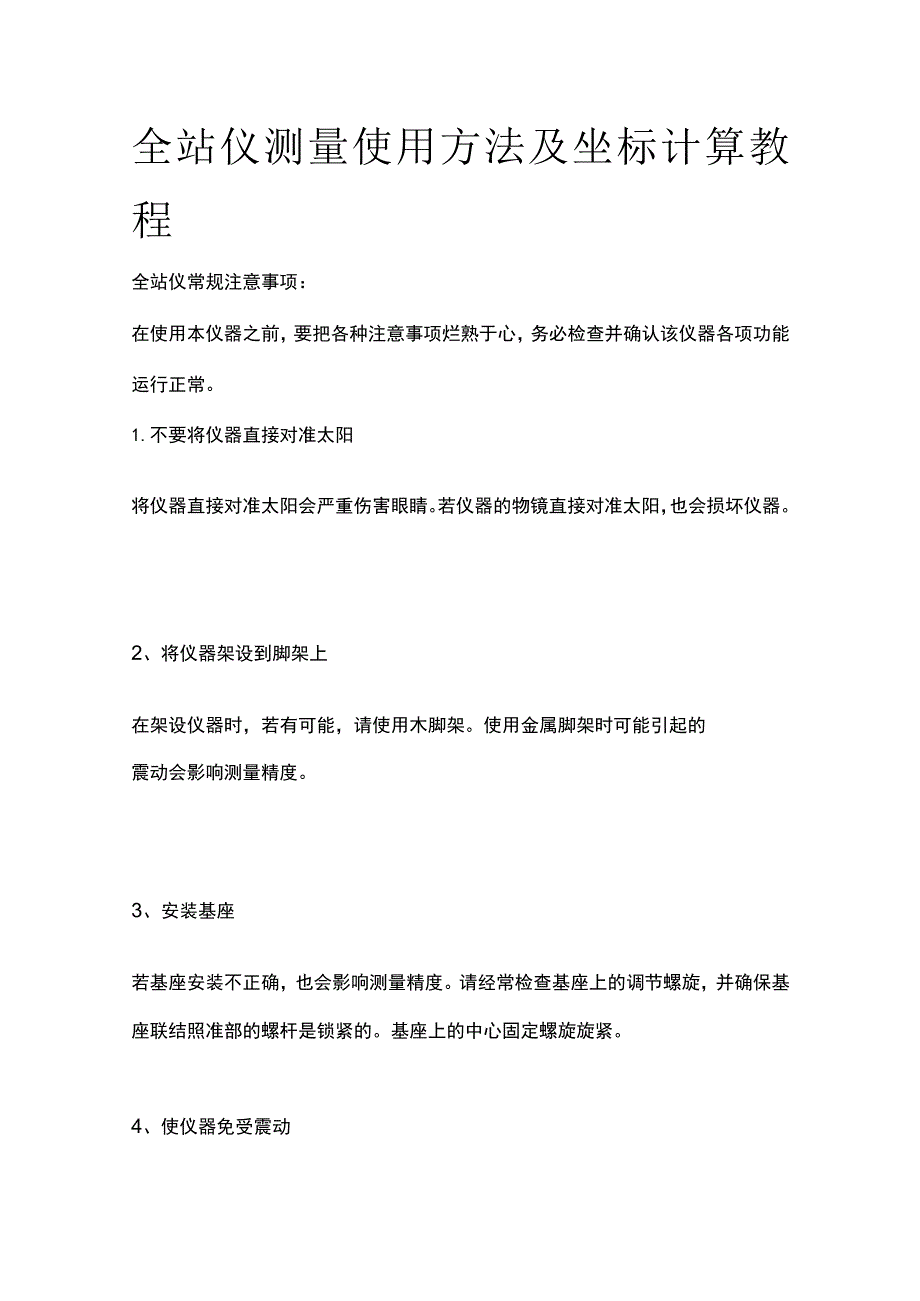

1、全站仪测量使用方法及坐标计算教程全站仪常规注意事项：在使用本仪器之前，要把各种注意事项烂熟于心，务必检查并确认该仪器各项功能运行正常。1.不要将仪器直接对准太阳将仪器直接对准太阳会严重伤害眼睛。若仪器的物镜直接对准太阳，也会损坏仪器。2、将仪器架设到脚架上在架设仪器时，若有可能，请使用木脚架。使用金属脚架时可能引起的震动会影响测量精度。3、安装基座若基座安装不正确，也会影响测量精度。请经常检查基座上的调节螺旋，并确保基座联结照准部的螺杆是锁紧的。基座上的中心固定螺旋旋紧。4、使仪器免受震动当搬运仪器时，应进行适当保护，使震动对仪器造成的影响最小。5、提仪器要点当提仪器时，请务必抓紧仪器的把手。
2、6、高温环境不要将仪器放在高温环境中的时间过长，否则会影响仪器的性能。7、温度突变仪器或棱镜的温度突变会引起测程的缩短，如将仪器从热的汽车中取出，这时应将仪器放置一段时间使之适应环境温度，再开始测量。8、电池检查在作业前请确认电池中所剩容量9、取出电池建议当处于仪器开机状态时不要取下电池。否则，所有存储的数据可能会丢。故请仪器关机后取下和安装电池。第一个基础测量、课程视频:测量准备1、仪器安放(1)安放三脚架首先将三脚架三个架腿拉伸到合适位置上，紧固锁紧装置；(2)把仪器放在三脚架上小心地把仪器放在三脚架上，通过拧紧三脚架上的中心螺旋使仪器与三脚架联结紧固。2、仪器整平(1)用圆水准器粗整平仪
3、器相向转动两只脚螺旋使气泡移至垂直于两只脚螺旋连线的圆水准器线上。转动另一只脚螺旋，使水泡居于圆水准器中心。(2)用长水准器精确整平仪器松开水平止动手轮转动仪器使长水准器与两只脚螺旋连线平行;相向转动脚螺旋，使水泡居于长水准器的中心;松开水平止动手轮，转动仪器90。;转动另一只脚螺旋，使水泡居于长水准器的中心；重复以上步骤，直至仪器转动任意位置时，水泡都能居于长水准器的中心。3、用光学对点器置中仪器根据仪器使用者视力进行目镜视度调节看清分划板中心标志，然后对目标进行调焦，松开中心螺丝并平稳移动仪器，使地面的标志点在分划板上的成像居于目镜分划板中心，然后拧紧中心螺丝；再次精确整平仪器，重复上述步
4、骤，直至仪器精确整平时，对点器分划板中心与地面标志点精确重合。(用激光对点器置中仪器时步骤相同，但应在开机状态下进行。)(对点时宜采取先用脚螺旋对中，再用脚架粗整平的方法。)4、望远镜屈光度、焦距的调节(1)屈光度调节将望远镜向着光亮均匀的背景(天空)，但不要瞄向太阳，转动目镜使分划板十字丝清晰。(2)焦距调节将望远镜对准目标，转动调焦手轮，使目标的影像清晰；眼睛在目镜出瞳位置作上下和左右移动才佥查有无视差存在,若有,则继续进行调节，直到没有视差为止。5、开机确认仪器已经对中整平。按红色开机键开机。按提示转动仪器测距头一周。听到嘀的一声响表示仪器初始化成功，可以正常使用。确认显示窗中有足够的电
5、池电量，当显示电池电量不足(电池用完)时，应及时更换电池并对电池进行充电。确认棱镜常数值(PSM)和大气改正值(PPM)。角度测量1.水平角(右角)和垂直角测量确认在角度测量模式下。照准第一个目标（八）。设置目标A的水平角读数为00000按Fl（置零）键和F3（是）键。照准第二个目标（B）。仪器显示目标A与B的水平夹角和B的垂直角。照准目标的方法（供参考）将望远镜对准明亮的地方，旋转目镜调焦环使十字丝清晰。利用粗瞄准器内的十字标志瞄准目标。照准时眼睛与瞄准器之间应留有适当距离。利用望远镜调焦螺旋使目标成像清晰。当眼睛在目镜端上下或左右移动发现有视差时，说明调焦或目镜屈光度未调好，这会影响测量精
6、度，应仔细进行物镜调焦和目镜调焦消除视差。2、水平角（右角/左角）的切换确认在角度测量模式下。按两次F4键跳过PLP2进入功能。按F2(左右)键，水平角测量右角模式转换成左角模式。类似右角观测方法进行左角观测每按一次F2(左右)键，右角/左角便依次切换右角(HR):水平角顺时针方向增加。左角(HL):水平角逆时针方向增加。左角与右角的关系是互补关系，即左角+右角=360度。出厂默认设置为右角(HR)方式。在没有完全理解左角与右角对测量工作的作用及影响之前，一般不建议用户使用左角(HL)方式。第二个使用视频课程距离测量1.距离测量(斜距模式)确认在角度测量模式下。按DISP（切换）键，进入斜距测
7、量模式界面。照准棱镜中心。按Fl（测距）键。显示测量结果。按ESC键，测距值被清空。1）当电子测距正在进行时，*号会出现在显示屏上。2）测量结果显示时伴随着蜂鸣声。3）测量结果根据测量模式设置的不同而改变，当模式设置为单次的时候,测量结果显示为当次测量结果；当模式设置为连续的时候，仪器最后显示为所有测量次数结果的平均值；当模式设置为跟踪的时候，仪器显示的测量结果只精确到小数点后两位（Cm）。4）按DISP（切换）键，测距结果改为平距、高差显示。5）若目标被树枝等物体挡住，可能导致信号弱，仪器显示E02。因此，请保证测距时仪器与棱镜间无遮挡。2、距离测量（平距、高差模式）确认在角度测量模式下。按
8、两次DISP（切换）键，进入平距、高差测量模式界面。照准棱镜中心。按Fl（测距）键。显示测量结果按ESC键,测距值被清空。坐标测量通过输入同一坐标系中测站点和定向点的坐标，可以测量出未知点（棱镜点）在该坐标系中的坐标。1.设置测站点坐标1）使用键盘直接输入坐标（仪器显示角度测量显示按DISP（切换）键3次，进入坐标测量模式界面。按F4（P1）键翻至该模式第2页（P2）功能。按F3（测站）键。按Fl（输入）键，输入测量存储文件名,按F4（确认）键。按F4（NEZ）键,输入站点坐标点号,按Fl（输入）键,输入站点坐标，按F4（确认）键。按Fl（输入）键，仪器显示点号输入界面，按Fl（输入）键,输入
9、测站点存储点号。按F4（确认）键。按下移键，根据需要输入PCODE（属性），和Ins.Hi（仪器高）。按F3（记录）键，仪器回到坐标测量模式2）调用内存中坐标文件设置测站（仪器显示角度测量显示）按DISP（切换）键3次，进入坐标测量模式界面。按F4（P1）键翻至该模式第2页（P2）功能。按F3（测站）键。按Fl（输入）键，输入坐标存储文件名,按F4（确认）键。按Fl（输入）键，进入坐标文件选择显示。按Fl（输入）键，输入坐标文件，按F4（确认）键。按Fl（输入）键，输入坐标点号，按F4（确认）键。按下移键，根据需要输入PCoDE（属性），和Ins.Hi（仪器高）。按F3（记录）键，仪器回到坐标
10、测量模式。2、设置后视在进行坐标测量时，通过输入仪器高和棱镜高，即可直接测定未知点的相对坐标。全站仪还可以通过测站设置和后视设置来测量未知点的三维绝对坐标，因此当需要做绝对坐标的简单测量时候，可以通过在坐标测量模式中设置后视点来测量目标点的三维绝对坐标。注：在所有设置测站和后视的操作中，这些数据共用。可以通过3种方式来设置后视：1）直接输入坐标数据（NE）2）调用内存里的坐标数据点3）直接输入方位角（AZ）1）直接输入坐标数据设置后视仪器显示坐标测量模式功能。按F3（后视）键进入后视点设置显示。按Fl（输入）键，输入后视点点号（在测量文件中的存储点号），输入PCoDE（属性）Ref.Hr（棱镜
11、高）。按F2（后视）键。按F3(NE)键。按Fl（输入）键，输入后视点坐标，按F4（确认）键。照准后视点棱镜中心，按F3（是）键。则当前水平角被置为方位角。2）调用内存中坐标设置后视仪器显示坐标测量模式功能。按F3（后视）键进入后视点设置显示。按Fl（输入）键，输入后视点点号（在测量文件中的存储点号）,输入PCODE（属性）Ref.Hr（棱镜高）。按F2（后视）键。按Fl（输入）键，输入点号（在坐标文件中的点号），按F4（确认）键。按F4（确认）键。照准后视点棱镜中心，按F3（是）键。则当前水平角被置为方位角。3）直接输入后视方位角仪器显示坐标测量模式功能。按F3（后视）键进入后视点设置显示。
12、按Fl（输入）键，输入后视点点号（在测量文件中的存储点号），输入PCoDE（属性）Ref.Hr（棱镜高）。按F2(后视)键。按F3(NE)键。按F3(AZ)键。照准后视点棱镜中心，按F3(是)键。则当前水平角被置为方位角。3、实施定测当后视点设置完毕后,一般需要对后视点进行定测,确认仪器定向无误。后视点都已经设置完毕仪器在后视设置完毕时的显示。照准目标点棱镜，按F3(测量)键。按F3(NEZ)键，仪器开始测量并自动记录。VH:角度HD:角度+距离NEZ:坐标4、测量、记录仪器显示坐标测量模式功能。照准目标点棱镜，按Fl（测距）键，仪器测量并计算出目标点坐标并显示。按F2（记录）键。按Fl（输入
13、）键，依次输入PT#（点号），PCODE（属性）和Ref.Hr（棱镜高）,按F4（确认）键。仪器返回坐标测量模式显示第一页。放样放样程序可以帮助用户在工作现场根据点号和坐标值将该点定位到实地。如果放样点坐标数据未被存入仪器内存，则可以通过键盘输入到内存，坐标数据也可以在内业时通过通讯电缆从计算机上传到仪器内存,以便到工作现场能快速调用。坐标数据被存入坐标数据文件，全站仪能够将坐标数据存入内存，内存划分为测量数据和供调用的坐标数据区以及一小块编码区。坐标数据（在内存未用于数据采集模式的情况下）最多可存入8000-120000点。因为内存包括数据采集模式和放样模式使用，因此当数据采集模式在使用时，
14、能存储的坐标数据量将会相应减少。1）关闭电源时应确认仪器处于主菜单显示屏或角度测量模式，这样可以确保存储器输入、输出过程的完结，保存当前的设置蜂。2）为安全起见，建议先充足电池，准备好已充足电的备用电池。3）在记录新点数据时，应顾及内存可利用的存储空间。1.放样步骤D选择坐标数据文件。可进行测站坐标数据及后视坐标数据的调用。2）设置测站点。3）设置后视点，确定方位角。4）输入或调用待放样点坐标，开始放样。2、选择坐标数据文件运行放样程序首先要选择一个存放有坐标的坐标数据文件，以便调用坐标和存放测量的新点坐标。在此模式下仅现有的坐标数据文件可以被选定，而不能创建新文件。3、设置测站点D利用内存中的坐标设置2）直接输入测站点坐标4、设置后视点D利用内存中的坐标设置2）直接输入后视点坐标3）直接输入设置角5、实施放样实施放样有两种方法可供选择D通过点号调用内存中的坐标值2）直接输入坐标值6、设置新测站点当现有控制点与放样点之间不能通视时就需要设置新点。并存入坐标文件，在新测站点可以调用。6.1、 侧视法将仪器安置在已知点上，用侧视法（极坐标法）测定新点的坐标，这里坐标存入坐标文件，以后也可以调用。在进行侧视测量之前，需先作好仪器定向工作6.2、 后方
