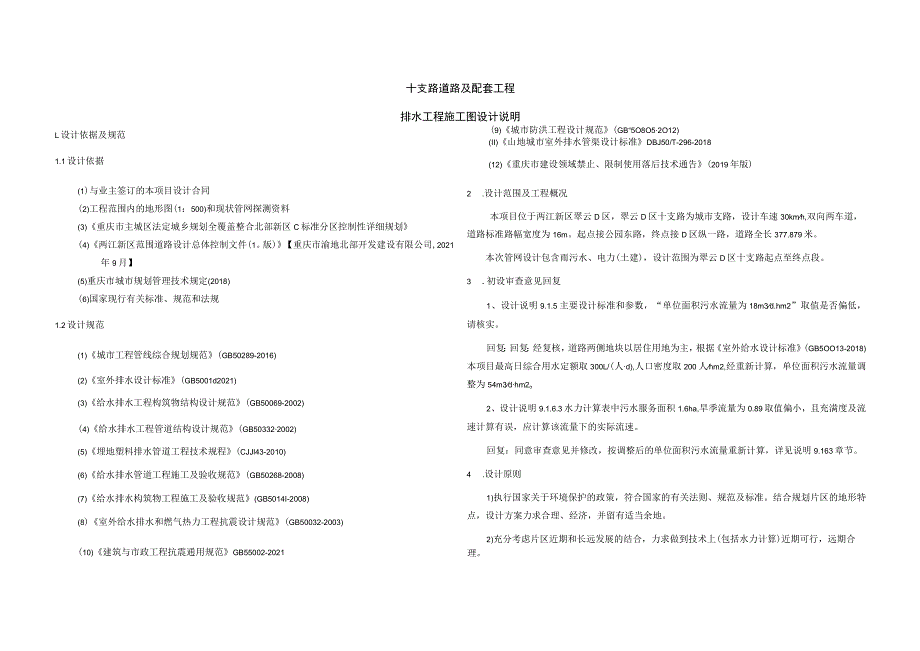

1、十支路道路及配套工程排水工程施工图设计说明L设计依据及规范1.1设计依据(1)与业主签订的本项目设计合同(2)工程范围内的地形图(1：500)和现状管网探测资料(3)重庆市主城区法定城乡规划全覆盖整合北部新区C标准分区控制性详细规划(4)两江新区范围道路设计总体控制文件(1。版)【重庆市渝地北部开发建设有限公司,2021年9月】(5)重庆市城市规划管理技术规定(2018)(6)国家现行有关标准、规范和法规1.2设计规范(1)城市工程管线综合规划规范(GB50289-2016)(2)室外排水设计标准(GB5001d2021)(3)给水排水工程构筑物结构设计规范(GB50069-2002)(4)给
2、水排水工程管道结构设计规范(GB503322002)(5)埋地塑料排水管道工程技术规程(CJJl43-2010)(6)给水排水管道工程施工及验收规范(GB50268-2008)(7)给水排水构筑物工程施工及验收规范(GB5014I-2008)(8)室外给水排水和燃气热力工程抗震设计规范(GB50032-2003)(9)城市防洪工程设计规范(GB“5O8O52O12)(II)山地城市室外排水管渠设计标准DBJ50/T-296-2018(12)重庆市建设领域禁止、限制使用落后技术通告(2019年版)2 .设计范围及工程概况本项目位于两江新区翠云D区，翠云D区十支路为城市支路，设计车速30kmh,双
3、向两车道，道路标准路幅宽度为16m。起点接公园东路，终点接D区纵一路，道路全长377.879米。本次管网设计包含雨污水、电力(土建)，设计范围为翠云D区十支路起点至终点段。3 .初设审查意见回复1、设计说明9.1.5主要设计标准和参数，“单位面积污水流量为18m3d.hm2”取值是否偏低，请核实。回复：回复：经复核，道路两侧地块以居住用地为主，根据室外给水设计标准(GB5OO13-2018)本项目最高日综合用水定额取300L/(人d),人口密度取200人hm2,经重新计算，单位面积污水流量调整为54m3dhm2o2、设计说明9.1.6.3水力计算表中污水服务面积1.6ha,旱季流量为0.89取

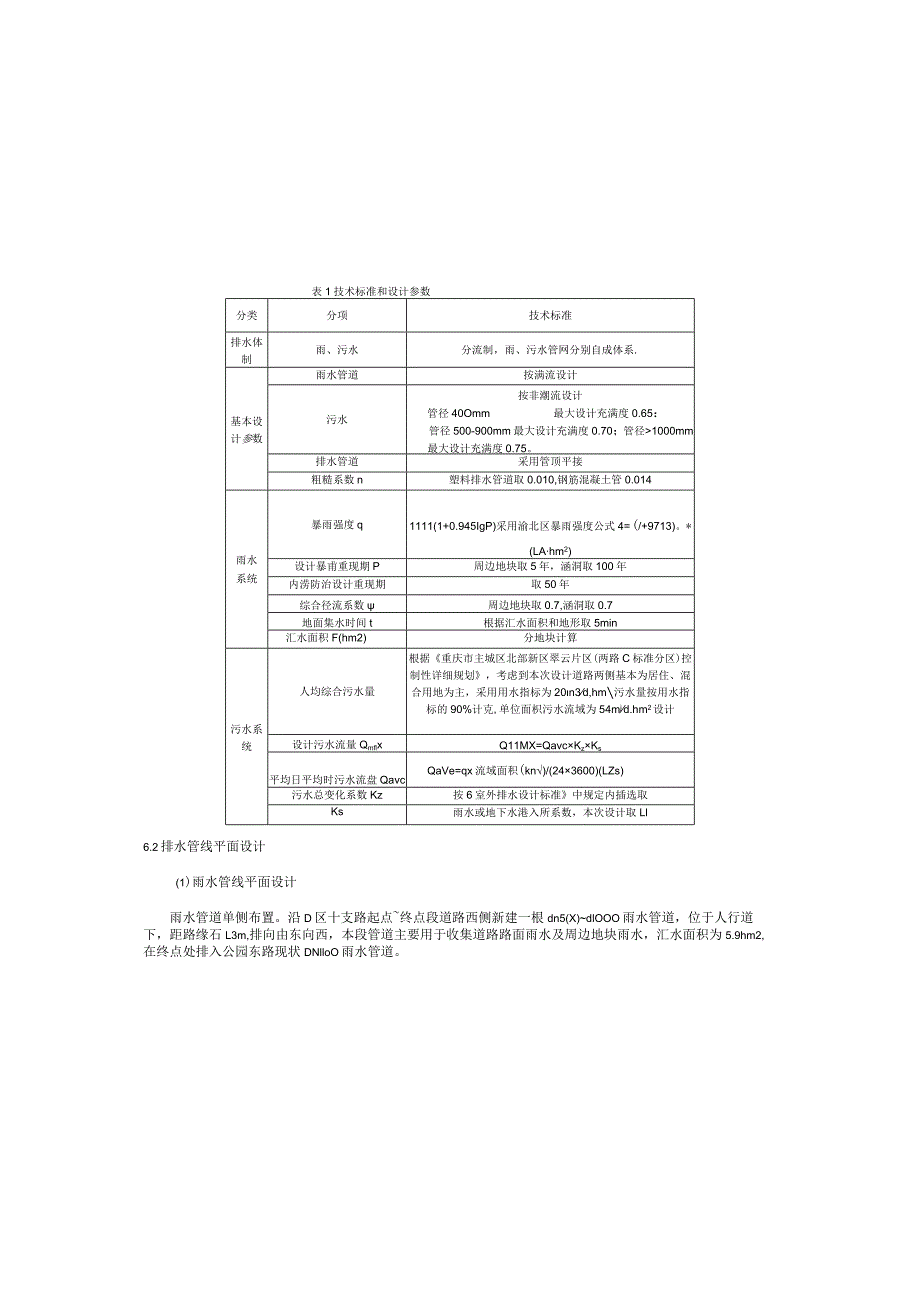

4、值偏小，且充满度及流速计算有误，应计算该流量下的实际流速。回复：同意审查意见并修改，按调整后的单位面积污水流量重新计算，详见说明9.163章节。4 .设计原则1)执行国家关于环境保护的政策，符合国家的有关法则、规范及标准。结合规划片区的地形特点，设计方案力求合理、经济，并留有适当余地。2)充分考虑片区近期和长远发展的结合，力求做到技术上(包括水力计算)近期可行，远期合理。(10)建筑与市政工程抗震通用规范GB55002-2021表1技术标准和设计参数分类分项技术标准排水体制雨、污水分流制，雨、污水管网分别自成体系.基本设计参数雨水管道按满流设计污水按非潮流设计管径40Omm最大设计充满度0.6
5、5：管径500-900mm最大设计充满度0.70；管径1000mm最大设计充满度0.75。排水管道采用管顶平接粗糙系数n塑料排水管道取0.010,钢筋混凝土管0.014雨水系统暴雨强度q1111(1+0.945IgP)采用渝北区暴雨强度公式4=(/+9713)。*(LAhm2)设计暴甫重现期P周边地块取5年，涵洞取100年内涝防治设计重现期取50年综合径流系数周边地块取0.7,涵洞取0.7地面集水时间t根据汇水面积和地形取5min汇水面积F(hm2)分地块计算污水系统人均综合污水量根据重庆市主城区北部新区翠云片区(两路C标准分区)控制性详细规划，考虑到本次设计道路两侧基本为居住、混合用地为主，
6、采用用水指标为20n3d,hm污水量按用水指标的90%计克,单位面枳污水流域为54mjd.hm2设计设计污水流量QmflxQ11MX=QavcKzKs平均日平均时污水流盘QavcQaVe=qx流域面积(kn)/(243600)(LZs)污水总变化系数Kz按6室外排水设计标准中规定内插选取Ks雨水或地下水港入所系数，本次设计取Ll6.2排水管线平面设计(1)雨水管线平面设计雨水管道单侧布置。沿D区十支路起点终点段道路西侧新建一根dn5(X)dlOOO雨水管道，位于人行道下，距路缘石L3m,排向由东向西，本段管道主要用于收集道路路面雨水及周边地块雨水，汇水面积为5.9hm2,在终点处排入公园东路现

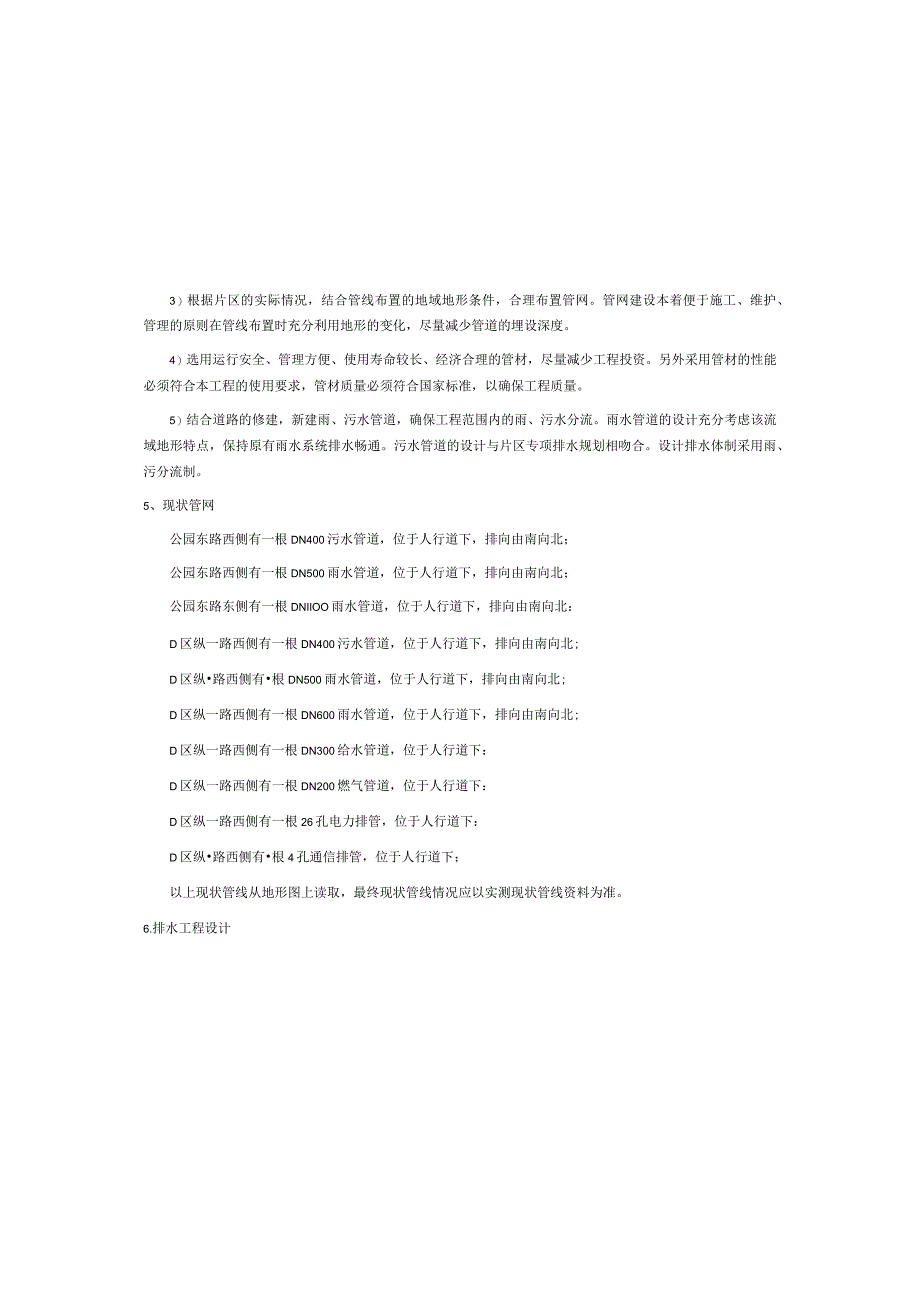

7、状DNlloO雨水管道。3）根据片区的实际情况，结合管线布置的地域地形条件，合理布置管网。管网建设本着便于施工、维护、管理的原则在管线布置时充分利用地形的变化，尽量减少管道的埋设深度。4）选用运行安全、管理方便、使用寿命较长、经济合理的管材，尽量减少工程投资。另外采用管材的性能必须符合本工程的使用要求，管材质量必须符合国家标准，以确保工程质量。5）结合道路的修建，新建雨、污水管道，确保工程范围内的雨、污水分流。雨水管道的设计充分考虑该流域地形特点，保持原有雨水系统排水畅通。污水管道的设计与片区专项排水规划相吻合。设计排水体制采用雨、污分流制。5、现状管网公园东路西侧有一根DN400污水管道，位
8、于人行道下，排向由南向北；公园东路西侧有一根DN500雨水管道，位于人行道下，排向由南向北；公园东路东侧有一根DNIlOO雨水管道，位于人行道下，排向由南向北：D区纵一路西侧有一根DN400污水管道，位于人行道下，排向由南向北;D区纵路西侧有根DN500雨水管道，位于人行道下，排向由南向北;D区纵一路西侧有一根DN600雨水管道，位于人行道下，排向由南向北;D区纵一路西侧有一根DN300给水管道，位于人行道下：D区纵一路西侧有一根DN200燃气管道，位于人行道下：D区纵一路西侧有一根26孔电力排管，位于人行道下：D区纵路西侧有根4孔通信排管，位于人行道下；以上现状管线从地形图上读取，最终现状管
9、线情况应以实测现状管线资料为准。6.排水工程设计6.1 设计标准及基本参数（旱季）污水管道W1-W7（雨季）1.610.8dn500（内径432）0.02470.13.2满流污水管道W8-W14（旱季）5.910.0dn500（内径432）0.005177.80.80.15污水管道W8-W14（雨季）5.939.8dn500（内径432）0.005235.11.6满流注：截流倍数n=306.4 纵断面设计雨、污水管管道坡向与道路坡向基本一致，道路上排水管道坡度能确保雨水管道设计流速大于0.75ms,污水管道流速大于O.6ms,据山地城市室外排水管渠设计标准塑胶管道用于排放雨水时最大流速为8.O
10、ms,用于排放污水时最大流速为6.0mso对于流速较小管段，需定期冲刷清淤。在综合管网设计中已充分考虑了各类综合管线的竖向交叉。6.5 管材、基础及接口（1）管道断面形式工程范围内雨、污水管道均采用圆形断面。（2）管材管径800的排水管材采用PVC-U双层轴向中空壁管，材质采用PVC-U,管材应符合GB/T18477.3-2019埋地排水用硬聚氯乙烯（PVC-U）结构壁管道系统第3部分：双层轴向中空壁管材相关规定。其物理力学性能如下表：表3PVC-U双层轴向中空壁管管材物理性能指标表项目指标密度/（Kgtn3）1350-1550纵向回缩率/%5环刚度/（kNm”SNU4SN6.363SN88沿
11、线预留两侧地块排入口。雨水排出口工程范围内雨水排出口仅一处：终点处雨水排入公园东路现状DNIIoO雨水管道。(2)污水管线平面设计污水管道单AW布置。沿D区十支路起点终点段道路南侧新建一根dn500污水管道，位于人行道下，距路缘石1.3m,排向由东向西，本段管道主要用于收集周边地块污水，服务面积为5.9hm2,终点处排入公园东路现状DN400污水管道。沿线预留两侧地块排入口。污水排出口工程范围内污水排出口仅处：终点处污水排入公园东路现状DN400污水管道。6.6 水力计算根据排水水力计算公式：式中，V流速(Ws)；R一一水力半径(m)；I水力坡降：n管道内壁粗糙系数，暂按塑料管考虑，取0.01
12、。控制管段水力计算如下表所示。非控制管段实际过流能力均大于控制管段。表2排水管道水力计算表管段编号服务面积(hm2)设计流量(ls)管径(mm)坡度过流能力(ls)流速（ms）充满度雨水管道Y1-Y7）.6457.2dn800（内径68Q）0.021576.14.3满流雨水管道Y7-Y145.91685.9dl0000.0052204.02.8满流污水管道W1-W71.62.7dn500（内径432）0.02355.590.80.05表6高密度聚乙烯缠绕结构壁（B型）管材性能指标表项目指标烘箱实验熔接处无分层，无开裂环刚度/(kNm2SN44SN6.36.3SN88SN12.512.5SN16
13、16冲击性能（TlR）/%10环柔性试样圆滑，无反向弯曲，无破裂，忒样沿肋切割处开始的撕裂允许小F0.075DN/ID或75mm（取较小值）蠕变比率埋深HIOm,PVC-U双层轴向中空壁管、钢带增强聚乙烯（HDPE）螺旋波纹管SN=IOKNm2,高密度聚乙烯缠绕结构壁（B型）管SN=l2.5KNm2:15mN埋深H10m,SN=12.5KNm20d3OO雨水口连接管和临时排水管采用11级钢筋混凝土管，管材应符合GB/T11836-2009混凝土和钢筋混凝土排水管相关规定。（3）管道接口PVC-U双层轴向中空壁管产品外径W600mm采用承插连接，其余口径采用承插连接或抱箍连接：钢带增强聚乙烯（H
