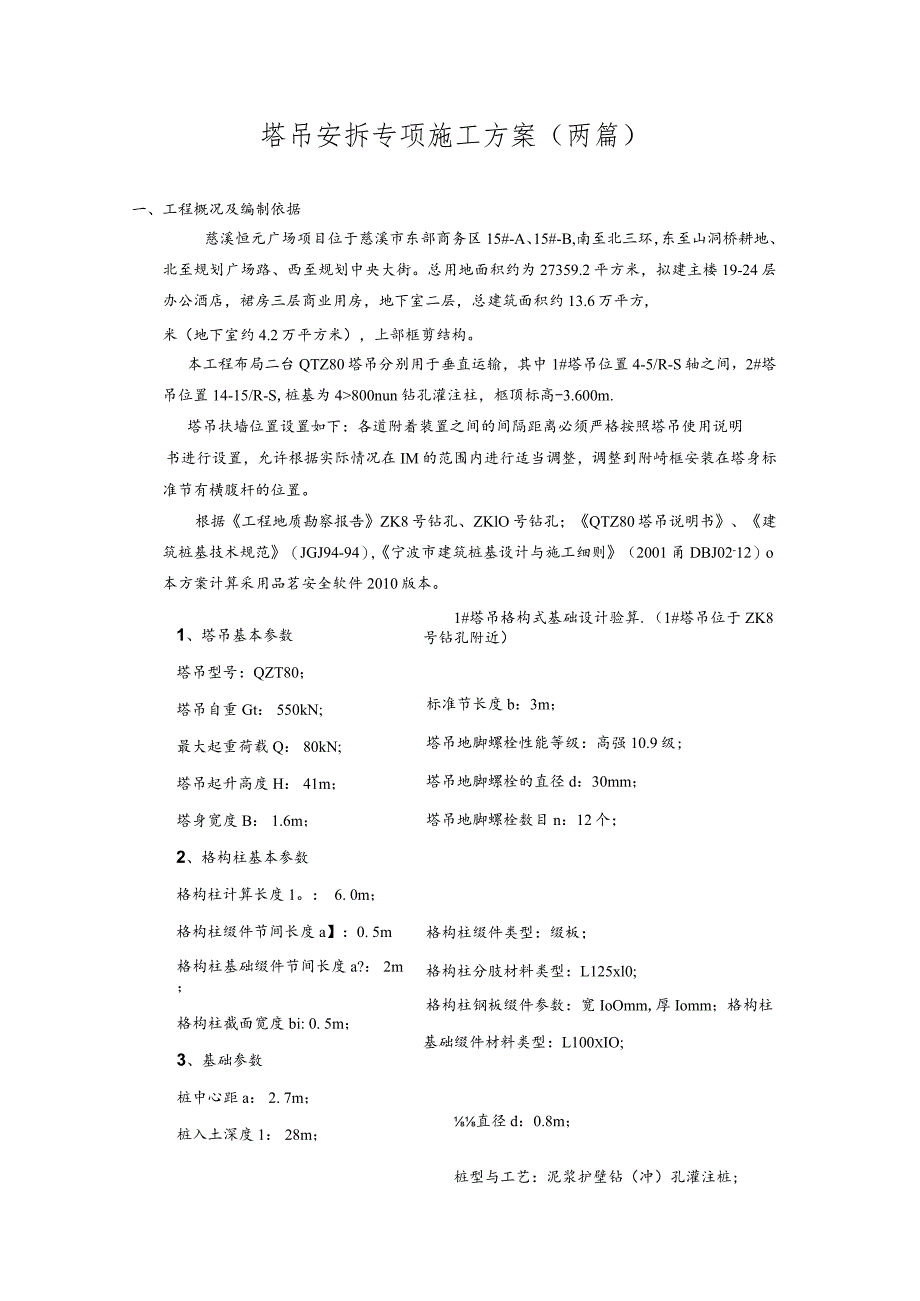

1、1、塔吊基本参数塔吊型号：QZT80；塔吊自重Gt： 550kN;最大起重荷载Q： 80kN;塔吊起升高度H： 41m；塔身宽度B： 1.6m；2、格构柱基本参数格构柱计算长度1。： 6. 0m；格构柱缀件节间长度a】：0. 5m；格构柱基础缀件节间长度a?： 2m；格构柱截面宽度bi: 0. 5m；3、基础参数桩中心距a： 2. 7m；桩入土深度1： 28m；桩混凝土等级：C35；塔吊安拆专项施工方案（两篇）一、工程概况及编制依据慈溪恒元广场项目位于慈溪市东部商务区15#-A、15#-B,南至北三环，东至山洞桥耕地、北至规划广场路、西至规划中央大街。总用地面积约为27359.2平方米，拟建主
2、楼19-24层办公酒店，裙房三层商业用房，地下室二层，总建筑面积约13.6万平方,米（地下室约4.2万平方米），上部框剪结构。本工程布局二台QTZ80塔吊分别用于垂直运输，其中1#塔吊位置4-5/R-S轴之间，2#塔吊位置14-15/R-S,桩基为4800nun钻孔灌注柱，柩顶标高-3.600m.塔吊扶墙位置设置如下：各道附着装置之间的间隔距离必须严格按照塔吊使用说明书进行设置，允许根据实际情况在IM的范围内进行适当调整，调整到附崎框安装在塔身标准节有横腹杆的位置。根据工程地质勘察报告ZK8号钻孔、ZKlO号钻孔；QTZ80塔吊说明书、建筑桩基技术规范（JGJ94-94）,宁波市建筑桩基设计与
3、施工细则（2001甬DBJ02-12）o本方案计算采用品茗安全软件2010版本。1#塔吊格构式基础设计验算.（1#塔吊位于ZK8号钻孔附近）标准节长度b：3m；塔吊地脚螺栓性能等级：高强10.9级;塔吊地脚螺栓的直径d：30mm；塔吊地脚螺栓数目n：12个；格构柱缀件类型：缀板；格构柱分肢材料类型：L125xl0;格构柱钢板缀件参数：宽IoOmm,厚Iomm；格构柱基础缀件材料类型：L100xIO;直径d：0.8m；桩型与工艺：泥浆护壁钻（冲）孔灌注桩;桩钢筋型号：HRB335；i钢筋直径：20mm；承台宽度Be：4m；承台混凝土等级为：C35；承台钢筋直径：20；承台箍筋间距：250mm；4

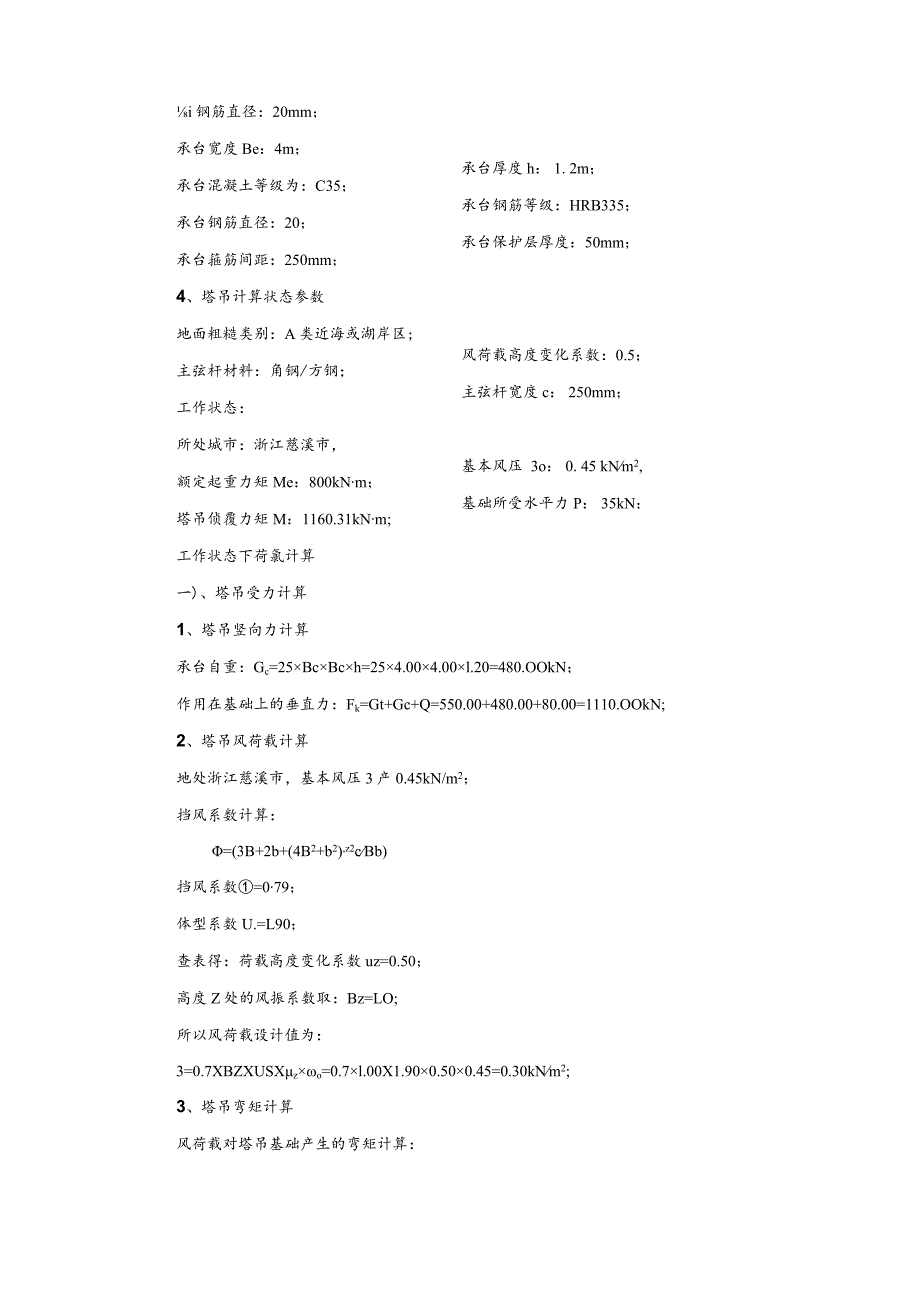

4、、塔吊计算状态参数地面粗糙类别：A类近海或湖岸区;主弦杆材料：角钢/方钢；工作状态：所处城市：浙江慈溪市，额定起重力矩Me：800kNm；塔吊侦覆力矩M：1160.31kNm;工作状态下荷氯计算一)、塔吊受力计算1、塔吊竖向力计算承台厚度h： 1. 2m；承台钢筋等级：HRB335；承台保护层厚度：50mm；风荷载高度变化系数：0.5；主弦杆宽度c： 250mm；基本风压 3o： 0. 45 kNm2,基础所受水平力P： 35kN；承台自重：Gc=25BcBch=254.004.00l.20=480.OOkN；作用在基础上的垂直力：Fk=Gt+Gc+Q=550.00+480.00+80.00=
5、1110.OOkN;2、塔吊风荷载计算地处浙江慈溪市，基本风压3产0.45kN/m2；挡风系数计算：=(3B+2b+(4B2+b2),z2cBb)挡风系数=079；体型系数U.=L90；查表得：荷载高度变化系数uz=0.50；高度Z处的风振系数取：Bz=LO;所以风荷载设计值为：3=0.7XBZXUSXzo=0.7l.00X1.900.500.45=0.30kNm2;3、塔吊弯矩计算风荷载对塔吊基础产生的弯矩计算：M=BHHO.5=0.300.791.6041.0041.000.5=318.31kNm；总的最大弯矩值：MBaX=L4X(Me+NL+Ph)=1.4(800.00+318.31+3
6、5.001.20)=1160.31kNm；4、塔吊水平力计算水平力：Vk=BH+P=0.451.60X41.00X0.79+35.00=58.35kN5、每根格构柱的受力计算4一rcr作用于承台顶面的作用力:Fk=IllO.OOkN;Mk1ax=l160.31kNm；Vk=58.35kN;图中X轴的方向是随时变化的，计算时应按照倾覆力矩MmaX最不利方向进行验算。(1)、桩顶竖向力的计算Nik=(F+G)nyj2;式中：n一单桩个数，n=4；F一作用于桩基承台顶面的竖向力标准值；G一桩基承台的自重标准值；My一承台底面的弯矩标准值；y.i单桩相对承台中心轴的Y方向距离;Nnt一单桩桩顶竖向力标
7、准值；经计算得到单桩桩顶竖向力标准值最大压力:NZ=Fk/4+(Mia2一s)(2(a25)2)=1110.00/4+(1160.312.7024j5)(2(2.70X2”)=581.38kN;最小压力：Nknin=Fk/4-(MkneXa2-05)(2(a25)2)=1110.00/4-(1160.312.70X25)(2(2.702o5)2)=-26.38kN;需要验算桩基础抗拔力。(2)、桃顶剪力的计算Vo=I.2V4=1.2X58.35/4=17.50kN;二)、塔吊与承台连接的螺栓验算1、螺栓抗剪验算每个螺栓所受剪力：Nvb=nvd2fvb4=l3.1430.OO2X310/4=21
8、9.13kN;Nv=L2Vn=1.258.35/12=5.83kN219.13kN;螺栓抗剪强度满足要求。2、螺栓抗拉验算111XNt=Niiin其中：m塔吊每一个角上螺栓的数量，m=n4;NI一每一颗螺栓所受的力；Ntb=de2ftb4=3.1426.722X500/4=280.29kN;NkL2Nknin11F1.226.38/3.00=10.55kNfcbh()=l-(l-2s),z2Ys=1-/2s=M(shofy)式中：叫一系数，当混凝土强度不超过C50时，aI取为1.0,当混凝土强度等级为C80时，aI取为0.94,期间按线性内插法得1.00；九一混凝土抗压强度设计值查表得16.7
9、0Nmm2;A一承台的计算高度h=1200.00-50.00=1150.00mm；。一钢筋受拉强度设计值，fy=300Nmm2;经过计算得：s=609.02107(1.00016.7004.000IO3X(1150.000)2)=0.007；=l-(l-20.OO7)o5=O.007；Ys=1-0.007/2=0.997；ASX=Asy=609.02107(0.9971150.000300)=1771.389mm2；由于最小配筋率为0.15乐所以最小配筋面积为：120040000.15%=7200mm2;建议配筋值：HRB335钢筋，20170。承台底面单向根数23根。实际配筋值7226.6m
10、n4、承台斜截面抗剪切计算依据建筑桩技术规范(JGJ94-2008)的笫5.9.10条。桩对矩形承台的最大剪切力为V=697.65kN,我们考虑承台配置箍筋的情况，斜截面受剪承载力满足下面公式：VWBhBaftbohO其中，bo承台计算截面处的计算宽度，bo=4OOO.00mm；入一计算截面的剪跨比，=ah,此处，a=(2700.00-1600.00)/2=550.00mm,当人3时，取=3,得=0.48；Bh.受剪切承载力截面高度影响系数，当ho200Omm时,取ho=2000mm,其间按内插法取值，hs=(8001150)1=0.913；承台剪切系数，=1.75/(0.478+1)=1.1
11、84;%承台计算截面处的计算高度，ho=1200.00-50.00=1150.00mm；697.65kN0.911.1841.57X40001150/1000=7808.05kN;经过计算承台已满足抗剪要求，只需构造配箍筋！四)、单肢格构柱截面验算1、格构柱力学参数1.125xl0A=24.37cm2i=3.85cmI=361.67cm1z0=3.45cm每个格构柱由4根角钢L125xl0组成，格构柱力学参数如下：1.=I+A(b2-zo)2I4=361.67+24.37(50.00/2-3.45)24=46716.64cm4；A111=A4=24.374=97.48cm2；W1=Ixl(b2
