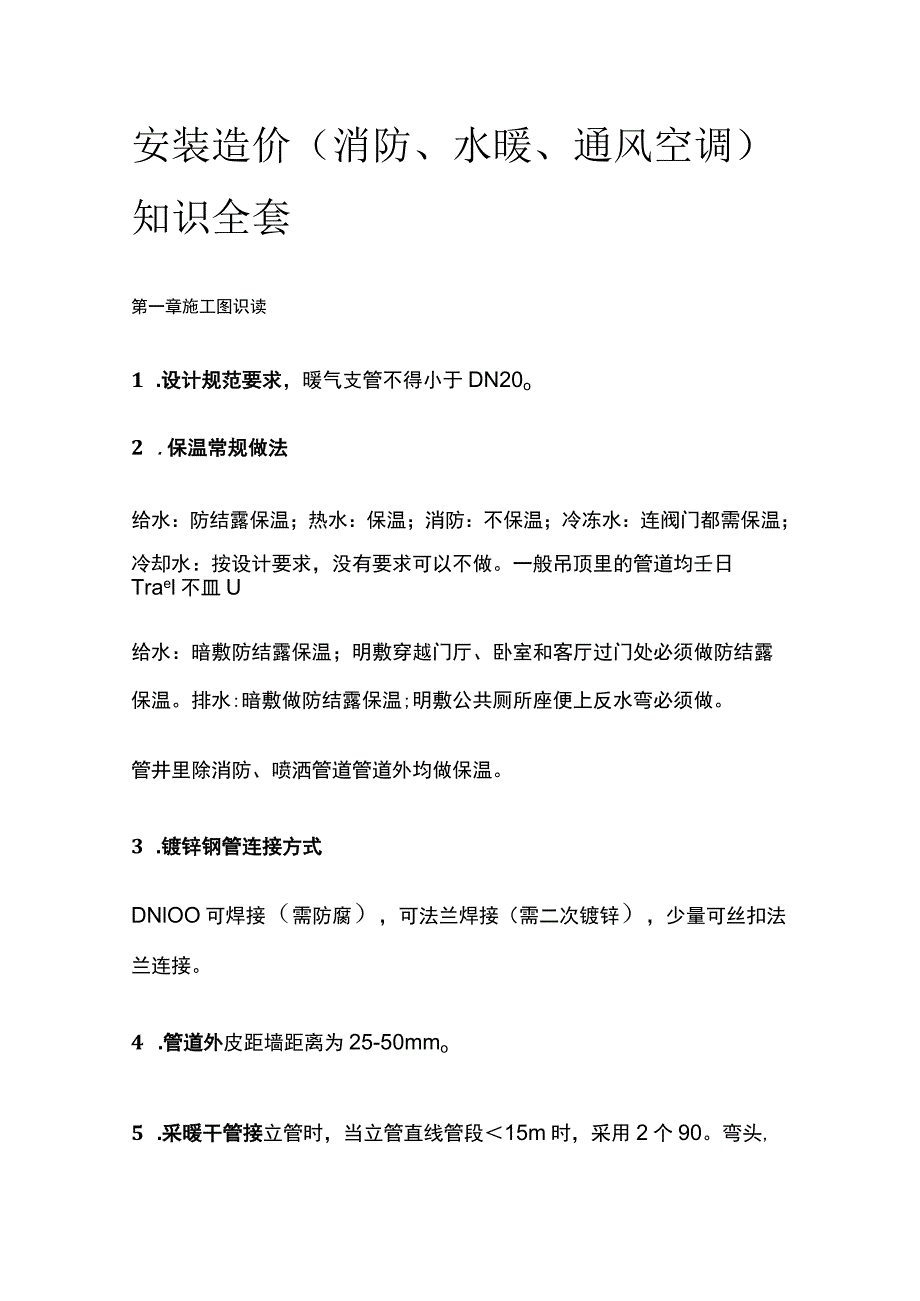

1、安装造价（消防、水暖、通风空调）知识全套第一章施工图识读1 .设计规范要求，暖气支管不得小于DN20o2 .保温常规做法给水：防结露保温；热水：保温；消防：不保温；冷冻水：连阀门都需保温；冷却水：按设计要求，没有要求可以不做。一般吊顶里的管道均壬日Trael不皿U给水：暗敷防结露保温；明敷穿越门厅、卧室和客厅过门处必须做防结露保温。排水:暗敷做防结露保温;明敷公共厕所座便上反水弯必须做。管井里除消防、喷洒管道管道外均做保温。3 .镀锌钢管连接方式DNlOO可焊接（需防腐），可法兰焊接（需二次镀锌），少量可丝扣法兰连接。4 .管道外皮距墙距离为25-50mmo5 .采暖干管接立管时，当立管直线管

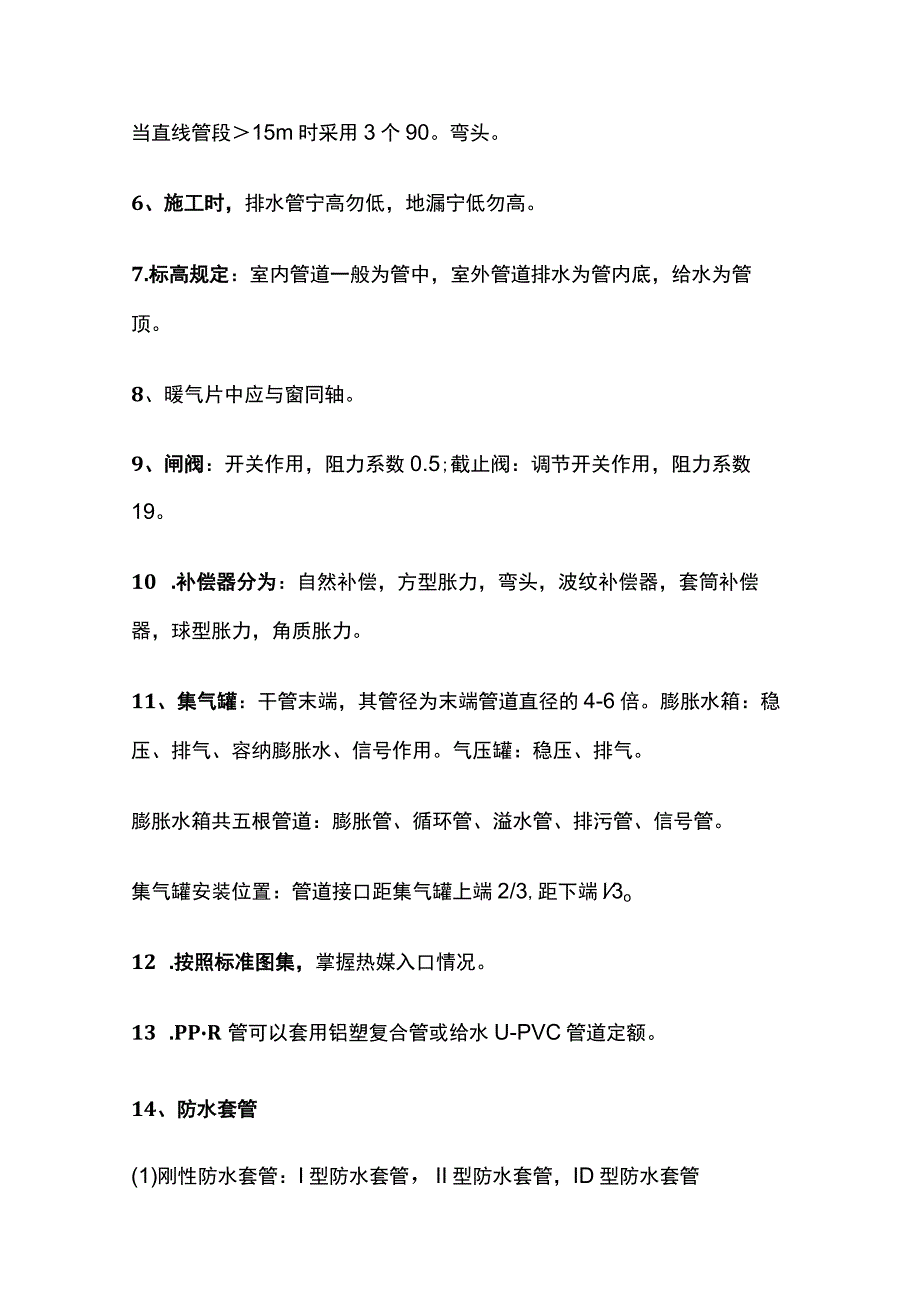

2、段15m时，采用2个90。弯头,当直线管段15m时采用3个90。弯头。6、施工时，排水管宁高勿低，地漏宁低勿高。7.标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管顶。8、暖气片中应与窗同轴。9、闸阀：开关作用，阻力系数0.5;截止阀：调节开关作用，阻力系数19。10 .补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，球型胀力，角质胀力。11、集气罐：干管末端，其管径为末端管道直径的4-6倍。膨胀水箱：稳压、排气、容纳膨胀水、信号作用。气压罐：稳压、排气。膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。集气罐安装位置：管道接口距集气罐上端2/3,距下端l3

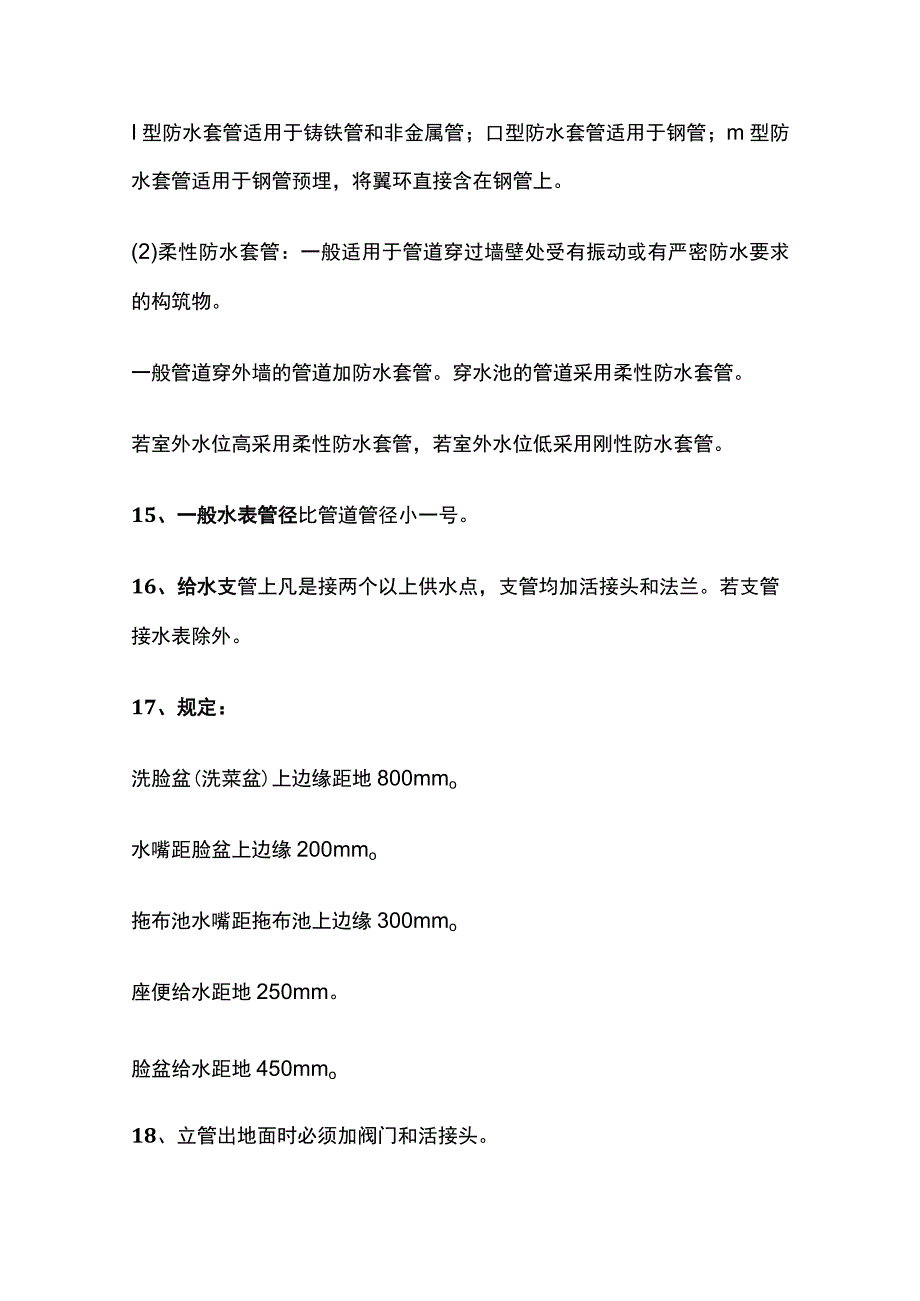

3、o12 .按照标准图集，掌握热媒入口情况。13 .PPR管可以套用铝塑复合管或给水U-PVC管道定额。14、防水套管(1)刚性防水套管：I型防水套管，II型防水套管，ID型防水套管I型防水套管适用于铸铁管和非金属管；口型防水套管适用于钢管；m型防水套管适用于钢管预埋，将翼环直接含在钢管上。(2)柔性防水套管：一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。一般管道穿外墙的管道加防水套管。穿水池的管道采用柔性防水套管。若室外水位高采用柔性防水套管，若室外水位低采用刚性防水套管。15、一般水表管径比管道管径小一号。16、给水支管上凡是接两个以上供水点，支管均加活接头和法兰。若支管接水表除
4、外。17、规定：洗脸盆(洗菜盆)上边缘距地800mmo水嘴距脸盆上边缘200mmo拖布池水嘴距拖布池上边缘300mmo座便给水距地250mm。脸盆给水距地450mmo18、立管出地面时必须加阀门和活接头。19、消火栓单栓DN65规范：栓口向外，不应安装在门轴侧；双栓DN65或DN50消火栓箱厚度24Omm,栓口中心距地。单栓+自救卷盘LIm。20、水表的安装住宅：阀门+水表公共建筑：阀门+水表+阀门室外：阀门+水表+阀门+泄水阀+减震等21、清扫口：接来两个及两个以上的卫生器具支管上应加清扫口，若有地漏可以不加。立管检查口：最底层和最高层必须设置，每隔一至二层设置。干管长度穿越几个房间每隔8-
5、12m时应加清扫口或检查口。22、立管变径必须采用大小头，支管可以采用补心，如接水表变径。23、排水管道弯头三通的选用：横管与立管应采用90。斜三通或四通;横管与横管应采用45。三通或四通;立管与排水干管（如出户管）应用2个45。弯头或半径大于4倍D的90。弯头。24、存水弯：P型蹲便S型脸盆、小便斗。第二章基础知识01给水工程1 .室外给水系统的分类：（1）以地面水为水源的给水系统；（2）以地下水为水源的给水系统。2 .室外给水系统形式：直流给水系统、循环给水系统、循序给水系统。3 .室内给水系统分类：生活、生产、消防。4、室内给水系统组成：引入管、水表、管路、给水附件、升压贮水设备、室内消
6、防设备。5.室内给水系统压力组成:H=HlH2+H3H4o其中：HI=引入管与最不利环路、最不利点的标高差；H2=沿程和局部阻力；H3=水表阻力;H4二出水水头（采暖循环泵只克服沿程和局部阻力，扬程35-40m）06.室内给水方式：（1）简单给水方式；（2）设置水箱给水方式；（3）设置水泵给水方式；（4）设置水池、水泵、水箱给水方式；（5）分区给水方式；（6）气压给水方式；（7）变频给水方式。7、室内给水系统管路图式：上分、中分、下分。8、室内给水敷设方式：明装、安装（注：埋墙的镀锌钢管应做防腐）。02排水工程1、污水及分类：生活、生产、雨雪水2 .排水体制：合流、分流3 .排水系统组成：室外
7、、室内03供暖工程1.供暖系统分类（1）按使用热媒不同：热水、蒸汽、热风（2）按循环动力分：机械、自然（3）按供回水方式分：单管、双管（4）按供暖范围分：局部、集中、区域2、热水供暖系统的基本形式(1)上供下回双管(2)下供上回双管(3)垂直单管：顺序式、跨越式、可调节顺序式、倒流式(4)单一双管系统(5)水平单管系统(6)分区供暖(7)同程、异程3.供暖系统主要设备(1)膨胀水箱：(循含泵吸入口)定压、排气、容纳膨胀水、信号作用(2)集气罐(3)伸缩器：(高层使用)波纹伸缩器、套筒伸缩器、自然胀力伸缩器04通风与空调1、空调分类(1)按空气处理设备的设置分：集中系统：空调机组直接供给各个房间
8、半集中系统：水冷机组一新风机组/风机盘管全分散系统：水冷机组一风机盘管(2)按负担室内负荷所用的介质种类分：全空气系统、全水系统、空气-水系统、冷剂系统(3)根据集中式空调处理空气来源分：封闭式、直流式、混合式(4)根据分部分：空调风系统、空调水系统、净化空调系统、制冷设备系统、水冷机组、冷却塔2 .主要设备空调机组、新风机组、风机盘管3 .通风系统(1)送排风系统：人防、地下室、车库(钢板、玻璃钢)(2)防排烟系统(钢板、玻璃钢、结构风道)(3)除尘系统05锅炉分类及型号表示方法(1)按用途分：工业、供暖、电站、机车(2)按提供载热介质分：蒸汽、热水(3)按结构分：火管、水管、水火管混合(4
9、)按燃料分：燃煤、燃油、燃气(5)按燃烧方式分：手烧和机械(6)按整装方式分：快装、组装、散装2.型号表示方法我国工业锅炉产品的型号的编制方法是依据jbl626标准规定进行的。其型号由三部分组成。各部分之间用短线隔开。第一部分表示锅炉型式，燃烧方式和额定蒸发量或额定热功率。第一段用两个汉语拼音表示锅炉总体形式；第二段用一个汉语拼音字母代表燃烧方式(废热锅炉无燃烧方式代号)；第三段用阿拉伯数字表示蒸汽锅炉的额定蒸发量，单位为t/h,或热水锅炉的额定热功率，单位为mw(兆瓦)或废热锅炉的受热面，单位为由。第二部分表示介质参数。共分两段，中间用斜线分开，第一段用阿拉伯数字表示介质出口压力，单位为mp
10、a(兆帕)；第二段用阿拉伯数字表示过热蒸汽温度或出水温度、回水温度，单位为,生产饱和蒸汽的锅炉没有这段数字。第三部分表示燃料种类和设计次序。共分两段：第一段用汉语拼音字母代表燃料种类，同时以罗马数字代表燃料分类与之并列。如同时使用几种燃料，主要燃料放在前面一段连接书写。原型设计无第二段。第三章规范1、给排水及采暖(1)阀门安装前应作强度性试验，从一批中抽10%,若抽取10%合格率为95%或99.9%均为不合格。弓虽度性试验压力=公称压力*1.5;严密性试验压力=公称压力(2)安装在主干管的起切断作用的闭路阀门应逐个作强度性和严密性试验。(3)管道上的冲压弯头外径应二弯道外径普通冲压弯头焊接钢管
11、无缝冲压弯头无缝钢管焊接钢管DNlOO公称直径无缝钢管100*4.5外径*壁厚螺旋焊管D109*4.5外径*壁厚(4)地下室或地下构筑物外墙有管道穿过时应采取防水措施，对于有严格要求的应作柔性防水套管。刚性防水套管：一般设计未要求时采用柔性防水套管：设计要求部位；地下水位较高构筑物；水池(5)管道穿越伸缩缝、沉降缝、抗震缝敷设时应采取下列措施：a.加伸缩节：给水、喷洒加橡胶软接头；冷冻水加不锈钢软接头；b.留净空：在管道或保温层外皮上、下部留有不小于15Omm的净空;C,做补偿器：在穿墙处做成方形补偿器，水平安装。(6)支架位置正确，应埋设平整牢固：a.设备、附件应设吊架、支架、托架b.末端、
12、弯头、三通c.按规范间距均分排布(注：喷洒末端应作防晃支架)(7)固定支架与管道接触应牢靠严密。(8)滑动支架、滑拖和滑槽应留有3-5m间隙。(9)无热伸缩的管道吊架吊杆应垂直安装，有热伸长管道吊架吊杆应向热膨胀方向反向偏向。(10)固定在建筑构筑物上的管道支吊架不影响结构安全。(11)采暖、给水、热水系统立管管卡的设置：a.楼层高度5m,每层必须装1个b楼层高度5m,每层不得少于2个C.管卡安装高度距地L5-L8m,2个管卡匀称d.多层建筑给水、排水管径大于25mm时立管可以不加支架，但排水立管最底层应加管墩。e排水铸铁、给水镀锌钢管立管应把支架做成落地卡。(12)有伸缩管道应加套管，采暖、
13、热水、冷冻、冷却、凝结水穿墙、楼板应加套管，给水、消防、喷洒、排水不必要加。(13)给水管道：镀锌钢管DNlOO法兰或卡箍连接；给水塑料管和复合管可以采用橡胶圈接口、粘接、热熔、专用管件与法兰；给水铸铁管：水泥粘口或橡胶圈；铜管：专用接头或焊接。(14)螺栓拧紧后，突出螺母长度螺杆直径的1/2,螺纹连接应外露2-3扣。(15给水立管和装有大于等于3个的配水点支管始端均应安装可拆卸的连接件(如活接头)但若有水表、法兰阀门均不需加。(16)冷热水：上热下冷，左热右冷。(17)防腐处理：埋地排水铸铁管：沥青防腐；埋地钢管(包括镀锌钢管)：三级防腐。(18)水箱溢水管和泄水管应设在排水附近但不得与排水
14、管直接连接。(19)立式水泵减震不应采用弹簧减震器。(20)室内排水管材：U-PVC排水管、铸铁管、混凝土管、组成洗脸盆和饮用喷水器到共用水封之间和连接卫生器具排水短管处可用钢管。带1个大便器的支管DNlOO,带1个大便槽的支管DN150,按3个以上卫生器具支管DN75(21)室内雨水管：给水铸铁管、给水塑料管、镀锌钢管、黑管(内防腐)。(22)立管检查口每隔一层加一个,最底层和最高层带卫生器具必须加。(23)排水立管和主干管(如入户管)应作通球试验，球直径排水管道直径的23oU-PVC排水立管应加伸缩节或三通(带伸缩节)和阻火圈(或防火套管)。伸缩节间距4米。(24)连接2个或2个以上的大便
