《屋面工程施工方案.docx》由会员分享，可在线阅读，更多相关《屋面工程施工方案.docx（30页珍藏版）》请在第壹文秘上搜索。

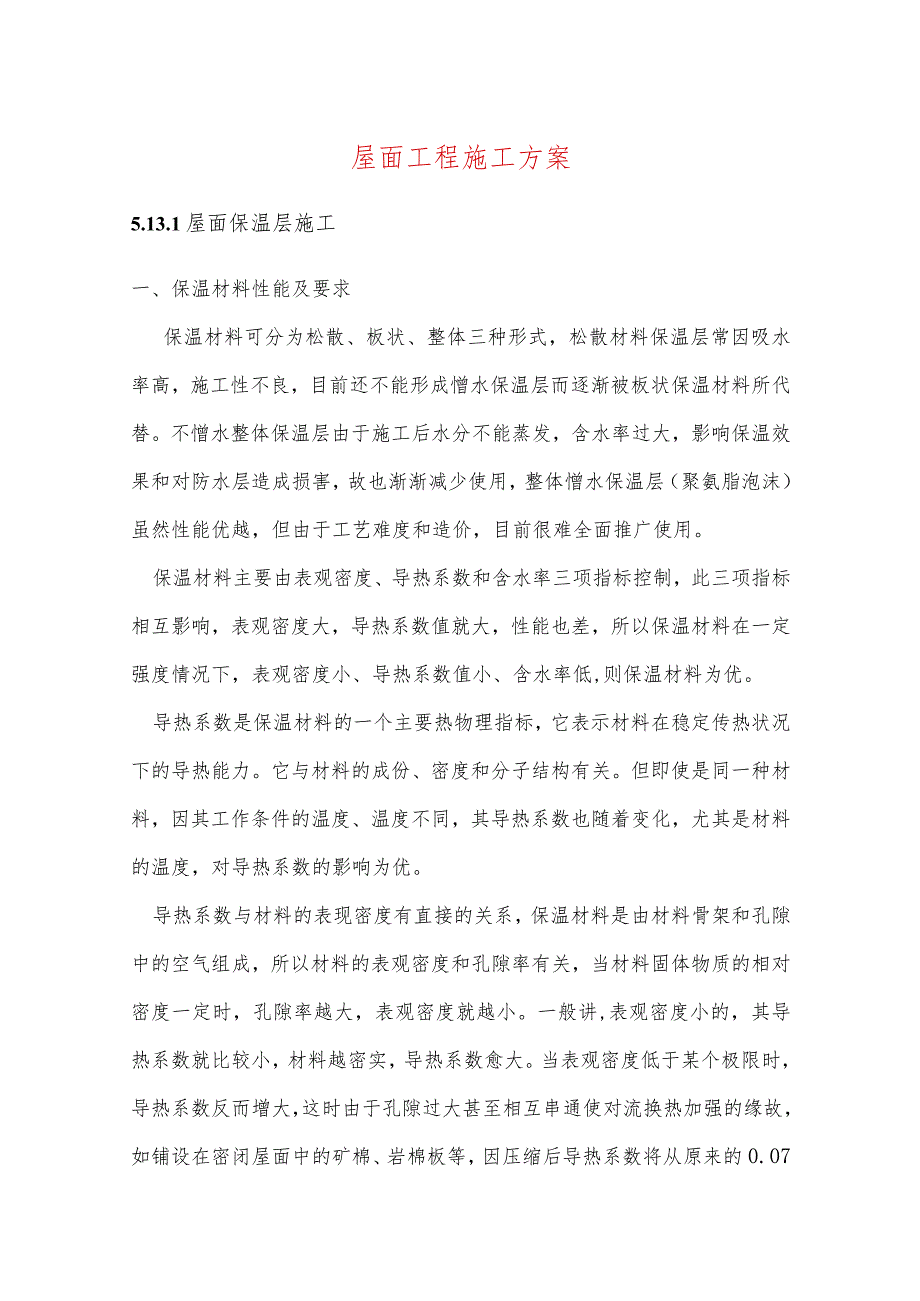

1、屋面工程施工方案5.13.1屋面保温层施工一、保温材料性能及要求保温材料可分为松散、板状、整体三种形式，松散材料保温层常因吸水率高，施工性不良，目前还不能形成憎水保温层而逐渐被板状保温材料所代替。不憎水整体保温层由于施工后水分不能蒸发，含水率过大，影响保温效果和对防水层造成损害，故也渐渐减少使用，整体憎水保温层（聚氨脂泡沫）虽然性能优越，但由于工艺难度和造价，目前很难全面推广使用。保温材料主要由表观密度、导热系数和含水率三项指标控制，此三项指标相互影响，表观密度大，导热系数值就大，性能也差，所以保温材料在一定强度情况下，表观密度小、导热系数值小、含水率低,则保温材料为优。导热系数是保温材料的一
2、个主要热物理指标，它表示材料在稳定传热状况下的导热能力。它与材料的成份、密度和分子结构有关。但即使是同一种材料，因其工作条件的温度、温度不同，其导热系数也随着变化，尤其是材料的温度，对导热系数的影响为优。导热系数与材料的表现密度有直接的关系，保温材料是由材料骨架和孔隙中的空气组成，所以材料的表观密度和孔隙率有关，当材料固体物质的相对密度一定时，孔隙率越大，表观密度就越小。一般讲,表观密度小的，其导热系数就比较小，材料越密实，导热系数愈大。当表观密度低于某个极限时，导热系数反而增大，这时由于孔隙过大甚至相互串通使对流换热加强的缘故，如铺设在密闭屋面中的矿棉、岩棉板等，因压缩后导热系数将从原来的0

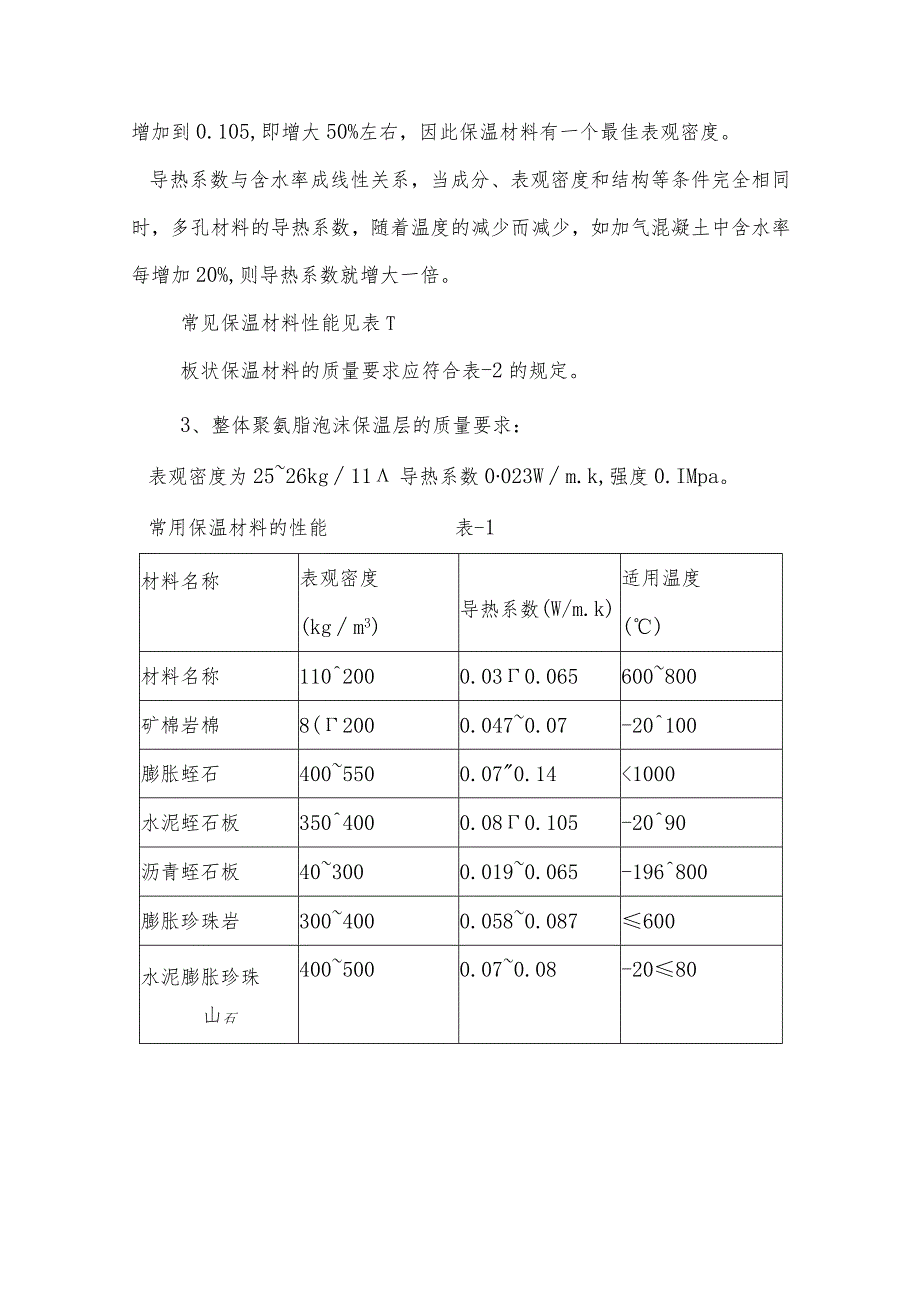

3、.07增加到0.105,即增大50%左右，因此保温材料有一个最佳表观密度。导热系数与含水率成线性关系，当成分、表观密度和结构等条件完全相同时，多孔材料的导热系数，随着温度的减少而减少，如加气混凝土中含水率每增加20%,则导热系数就增大一倍。常见保温材料性能见表T板状保温材料的质量要求应符合表-2的规定。3、整体聚氨脂泡沫保温层的质量要求：表观密度为2526kg11导热系数0023Wm.k,强度0.IMpa。常用保温材料的性能表-1材料名称表观密度(kgm3)导热系数(W/m.k)适用温度()材料名称1102000.030.065600800矿棉岩棉8(2000.0470.07-20100膨胀蛭

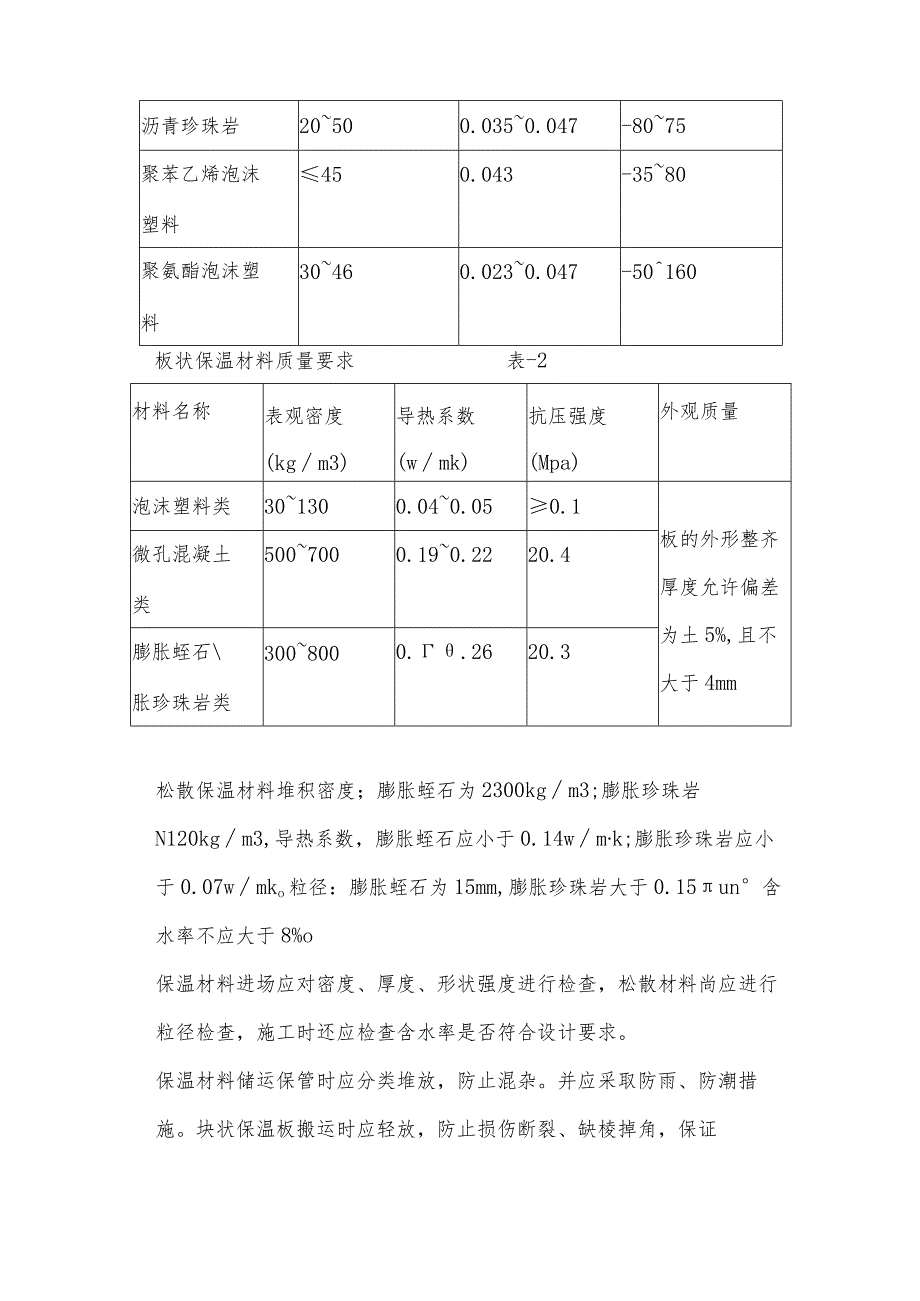

4、石4005500.070.141000水泥蛭石板3504000.080.105-2090沥青蛭石板403000.0190.065-196800膨胀珍珠岩3004000.0580.087600水泥膨胀珍珠山石4005000.070.08-2080沥青珍珠岩20500.0350.047-8075聚苯乙烯泡沫塑料450.043-3580聚氨酯泡沫塑料30460.0230.047-50160板状保温材料质量要求表-2材料名称表观密度(kgm3)导热系数(wmk)抗压强度(Mpa)外观质量泡沫塑料类301300.040.050.1板的外形整齐厚度允许偏差为土5%,且不大于4mm微孔混凝土类5007000
5、.190.2220.4膨胀蛭石胀珍珠岩类3008000.2620.3松散保温材料堆积密度；膨胀蛭石为2300kgm3;膨胀珍珠岩N120kgm3,导热系数，膨胀蛭石应小于0.14wmk;膨胀珍珠岩应小于0.07wmko粒径：膨胀蛭石为15mm,膨胀珍珠岩大于0.15un含水率不应大于8%o保温材料进场应对密度、厚度、形状强度进行检查，松散材料尚应进行粒径检查，施工时还应检查含水率是否符合设计要求。保温材料储运保管时应分类堆放，防止混杂。并应采取防雨、防潮措施。块状保温板搬运时应轻放，防止损伤断裂、缺棱掉角，保证外形完整。二、保温层构造及材料选用1、保温层设在防水层的下面，也可以设在防层的上面。
6、2、屋面保温层应选用表观密度小、导热系数小，吸水率低和憎水性的保温材料，尤其在整体封闭式保温层和倒置式屋面必须选用具有吸水率低的保温材料。屋面保温材料的强度应满足搬运和施工要求外，在屋面上只要求大于等于O.IMpa的抗压强度就可满足。保温材料含水率过大不能干燥或施工中浸水不能干燥时，应采取排汽屋面作法。保温层的厚度应根据热工计算选定，但还应考虑自然状态下保温材料含水率对保温性能降低的因素。三、找平层与隔汽层施工1、层面结构层为现浇混凝土时，宜随打随抹找平（可加水泥砂浆）,结构层为装配式板时，应在板缝灌C20掺膨胀剂的细石混凝土，然后铺抹水泥砂浆，找平层宜在砂浆收水后进行二次压光，表面应平整。隔
7、汽层可采用单层卷材和涂膜，卷材可采取空铺法，其搭接宽度不得小于70mm,搭接要严密，涂膜隔汽层则应在板端处留分格缝嵌填密封材料，采用沥青基防水涂料时，其耐热度应比室内或室外的最高温度高出2025oC,隔汽层在屋面与墙面连接处应沿墙面向上连续设铺高出保温层上表面不得小于150mmo四、松散材料保温层施工松散保温材料主要有工业炉渣、膨胀珍珠岩、膨胀蛭石等。工业炉渣由于表观密度大，保温性能差，逐渐被新型保温材料所代替，而膨胀珍珠岩和膨胀石有其表观密度小、保温性能高的优越性能。但当松铺施工时，一旦遇雨或浸入施工用水，则保温性能大大降低，且容易引起柔性防水层鼓泡破坏，所以在干燥少雨地区尚在应用，而在多雨
8、地区已很少采用了。松散材料保温层应干燥，含水率不得超过设计规定，否则应采取干燥措施或排汽措施。2、松散材料保温层应分层铺设，并适当压实，在每层虚铺厚度不宜大于150mm；压实的程度与厚度应经试验确定，压实后不得直接在保温层上行车或堆放重物。保温层施工完成后，应及时进行下道工序，抹找平层和防水层施工。雨季施工时，应采取遮盖措施，防止雨淋。为了准确控制铺设的厚度，可在屋面上每隔Im摆放保温层厚度的木条作为厚度标准。下雨和五级风以上不得铺设松散保温层。铺抹找平层时，可在松散保温层上铺一层塑料薄膜等隔水物，以阻止砂浆中水分被吸收，造成砂浆缺水，强度降低，也会使保温层中含水而降低保温层的保温性能。五、块
9、体保温层施工块体保温材料有水泥、沥青或有机材料作胶结料的膨胀珍珠岩，蛭石保温块、多孔硅酸钙板、泡沫水泥，加气混凝土和岩棉板、聚乙烯或聚苯乙烯泡沫板，这里除沥青和有机材料作胶结料的膨胀珍珠岩、虫至石，以及聚乙烯、聚苯乙烯泡沫板是具有憎水性和低吸水率的性能外,其它保温块体材料目前尚无这种性能，因此在多雨地区，施工时可能遇雨的情况下均应采用憎水性和低吸水率材料。另外泡沫水泥、加气混凝土等保温性能较差，逐渐被高性能材料所代替。铺设块体保温层的基层应平整、干净、干燥。块体保温板不应破碎、缺棱掉角，铺设时遇有缺棱掉角破碎不齐的，应锯平拼接使用。干铺板状保温材料，应紧靠基层表面，铺平、垫稳、分层铺设时，上下
10、接缝应互相错开，接缝处应用同类材料碎屑填嵌饱满。粘贴的板状保温块材，应铺砌平整、严实，分层铺设的接缝应错开，胶粘剂视保温材料的材性选用热沥青、冷沥青、有机材料或水泥砂浆。板缝间或缺角处应用碎屑加胶料拌匀填补严密。六整体保温层施工整体保温层目前有水泥、沥青膨胀珍珠蛭石、硬泡聚氨酯。水泥膨胀珍珠岩、蛭石无憎水性能、施工后水分很难蒸发而应做排汽屋面，而硬泡聚氨酯施工平整度难以保证，施工工艺较复杂。所以，性能虽优，全面推广尚有困难。保温层的基层应平整、干净、干燥。水泥、沥青膨胀珍珠岩、膨胀蛭石应采取人工搅拌，避免颗粒破碎，水泥为胶结料时，应将水泥制成水泥浆后，边拨边拌匀。以热沥青作胶结料时，沥青加热温
11、度不应高于240C,使用温度不低于19(C,膨胀珍珠岩，膨胀蛭石的预热温度宜为100120oC,拌和时以色泽一致，无沥青团为宜。水泥、沥青膨胀珍珠岩、膨胀蛭石整体保温层，应拍实抹平至设计厚度，虚铺厚度和和压实程度应根据试验确定，保温层铺设后应立即进行找平层施工。硬泡聚氨酯保温层的基层必须干燥，如有潮气，则泡孔大而不匀，强度降低。基层表面温度过低时，可先薄薄地抹一层甲组涂料，然后喷涂施工，否则易发生收缩。喷涂时要连续均匀。有雾、雨雪天和五级风以上的天气，均不应进行硬泡聚氨酯现场施工。七、质量要求保温层的厚度应符合设计要求，厚度偏差不得超过5%,其材料性能应符合标准要求。保温层表面应平整、块体需粘
12、贴的粘结要牢固。含水率不得超过设计要求。5.13.2含水率的测定方法含水率过高是导致屋面防水失败的主要原因，为此应在防水层施工前进行基层含水率大小的测定。方法如下：将1平方米卷材平坦地干铺在基层上，静置34小时掀开检查，覆盖部位与卷材上未见水印即可铺设防水层。基层检验、清理、修补一涂刷基层处理剂一节点密封处理一试铺、定位、弹基准线一卷材反面涂胶一基层涂胶一粘贴、辐压、排气一接缝搭接面清洗、涂胶一搭接缝粘贴、辐压、排气一搭接缝密封材料封边一收头固定、密封一保护层施工一清理、检查、验收。施工要点：(1)基层必须干净、干燥，并涂刷与粘结剂材性相容的基层处理剂；(2)要使用该品种高分子防水卷材的专用粘
13、结剂，不得错用或混用；(3)必须根据所用粘合剂的使用说明和要求，控制胶粘剂涂刷与粘合的间隔时间，间隔时间受胶粘剂本身性能、气温湿度影响，要根据试验、经验确定；(4)铺贴高分子防水卷材时，切忌拉伸过紧，以免使卷材长期处在受拉应力状态，易加速卷材老化；(5)严格做好卷材搭接缝的粘结，是确保防水层质量的关键，所以要求卷材搭接缝结合面应清洗干净，均匀涂刷胶粘剂后，要控制好胶粘剂涂刷与粘合间隔时间，粘合时要排净接缝间的空气，辐压粘牢。接缝口应采用宽度不小于IOmm的密封材料封严，以确保防水层的整体防水性能。5.13.4防水卷材热熔法施工基层检验、清理一(涂刷基层处理剂)一试铺、定位、弹基准线一加热卷材底
14、部热熔胶滚铺卷材一辐压、排气一加热烧去搭接面薄膜一加热搭接缝热熔胶一搭接缝粘合、辐压、排气一搭接缝密封材料封边一收头固定、密封一(保护层施工)一清理、检查、验收。施工要点：(1)掌握好卷材热熔胶的加热程度：加热不足，卷材与基层粘结不牢：过份加热，会使卷材烧穿、胎体老化、热熔胶焦化变脆，严重降低防水层质量，所以要按规范要求使基层和卷材底面同时均匀加热,到热熔胶熔融呈光亮黑色为度；(2)辐压、排气：应趁热用压辐滚压，排出卷材下面的空气，并使之粘贴牢固，做到表面平展、无皱折现象；(3)保证搭接缝宽度：因为卷材是单层铺贴，为避免搭接缝开胶，必须保证规范规定的搭接缝宽度；(4)刮口、封边：卷材铺贴后，搭
15、接缝口溢出热熔胶，说明加热适中、均匀，溢出热熔胶后应随时刮封接口，再用密封材料封边，宽度不应小于10mm；(5)卷材搭接健处如有薄膜、铝膜、石屑时，应按搭接宽度，加热涂去，以使搭接缝粘结可靠。5.13.5空铺法施工在檐口、屋脊和屋面的转角处及突出屋面的连接处，卷材与找平层应满涂玛帝脂粘结，其粘结宽度不得小于80Onm1。其余部分防水卷材采用空铺法施工，即铺贴防水卷材时，卷材与基层仅在四周一定宽度内粘结，其余部分不粘结的施工方法。5.13.6玛帝脂施工要点(1)严控计量热玛帝脂中各材料组分的掺入量：当用不同标号的沥青配制玛帝脂时，应按试验室确定的配合比过秤；并应按规定掺入口10%25%的粉状填充料或掺入5%10%的纤维状填充料，以提高玛帝脂的保油性；(2)熬制热玛帝脂时，沥青必须充分脱水；(3)严格控制热玛帝脂的熬制温度：加热温度不应高于240oC,以免因温度过高，油份挥发。因此应设专人测量和控制加热温度；(4)采用含蜡量较高的沥青时，应进行脱蜡处理；(5)做好质量检测：要求
