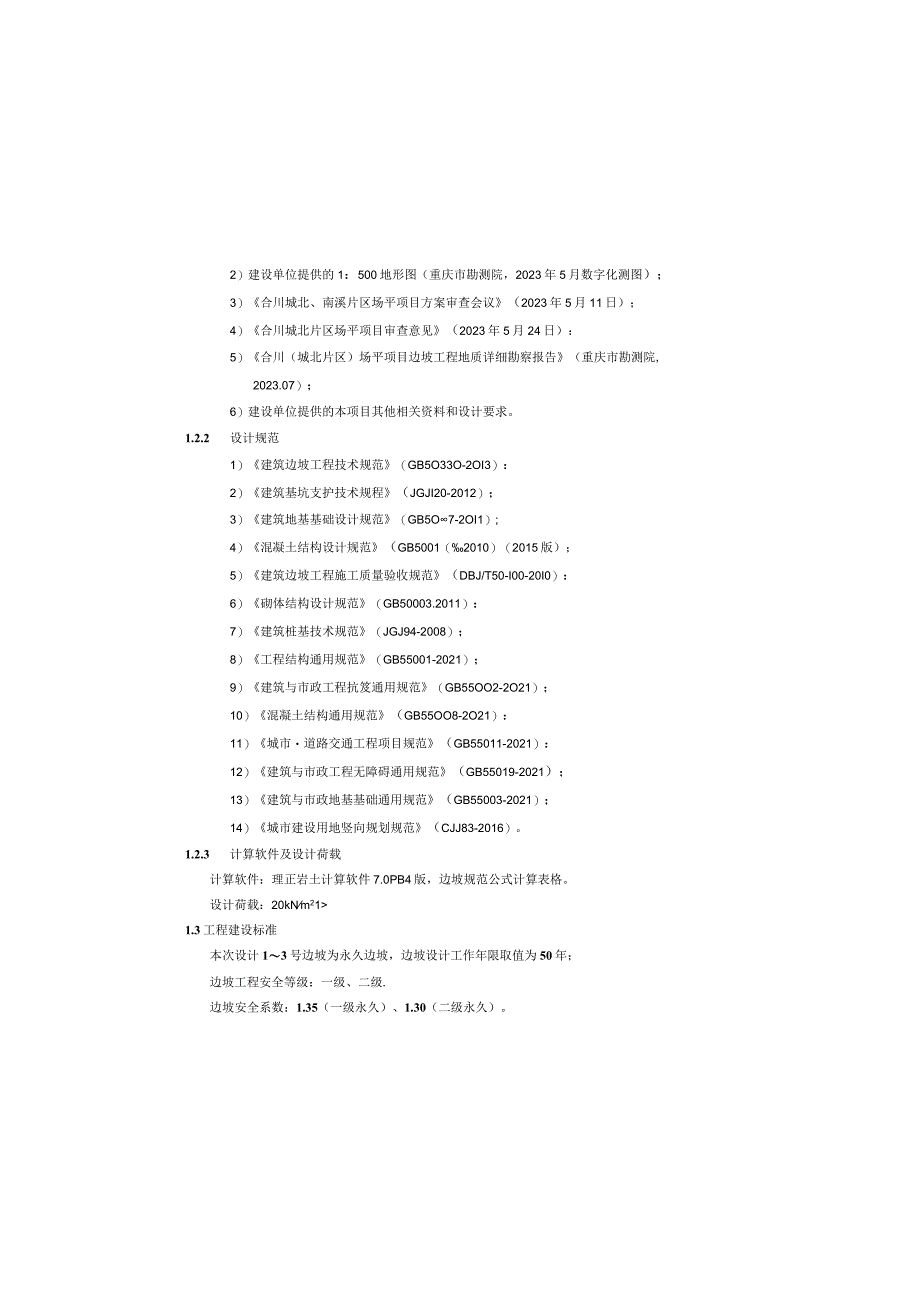

1、2）建设单位提供的1：500地形图（重庆市勘测院，2023年5月数字化测图）；3）合川城北、南溪片区场平项目方案审查会议（2023年5月11日）；4）合川城北片区场平项目审查意见（2023年5月24日）：5）合川（城北片区）场平项目边坡工程地质详细勘察报告（重庆市勘测院,2023.07）；6）建设单位提供的本项目其他相关资料和设计要求。1.2.2 设计规范1）建筑边坡工程技术规范（GB5O33O-2OI3）：2）建筑基坑支护技术规程（JGJI20-2012）；3）建筑地基基础设计规范（GB5O7-2OI1）;4）混凝土结构设计规范（GB5001（2010）（2015版）；5）建筑边坡工程施工质
2、量验收规范（DBJ/T50-I00-20I0）：6）砌体结构设计规范（GB50003.2011）：7）建筑桩基技术规范（JGJ94-2008）；8）工程结构通用规范（GB55001-2021）；9）建筑与市政工程抗笈通用规范（GB55OO2-2O21）；10）混凝土结构通用规范（GB55OO8-2O21）：11）城市道路交通工程项目规范（GB55011-2021）：12）建筑与市政工程无障碍通用规范（GB55019-2021）；13）建筑与市政地基基础通用规范（GB55003-2021）；14）城市建设用地竖向规划规范（CJJ83-2016）。1.2.3 计算软件及设计荷载计算软件：理正岩土计

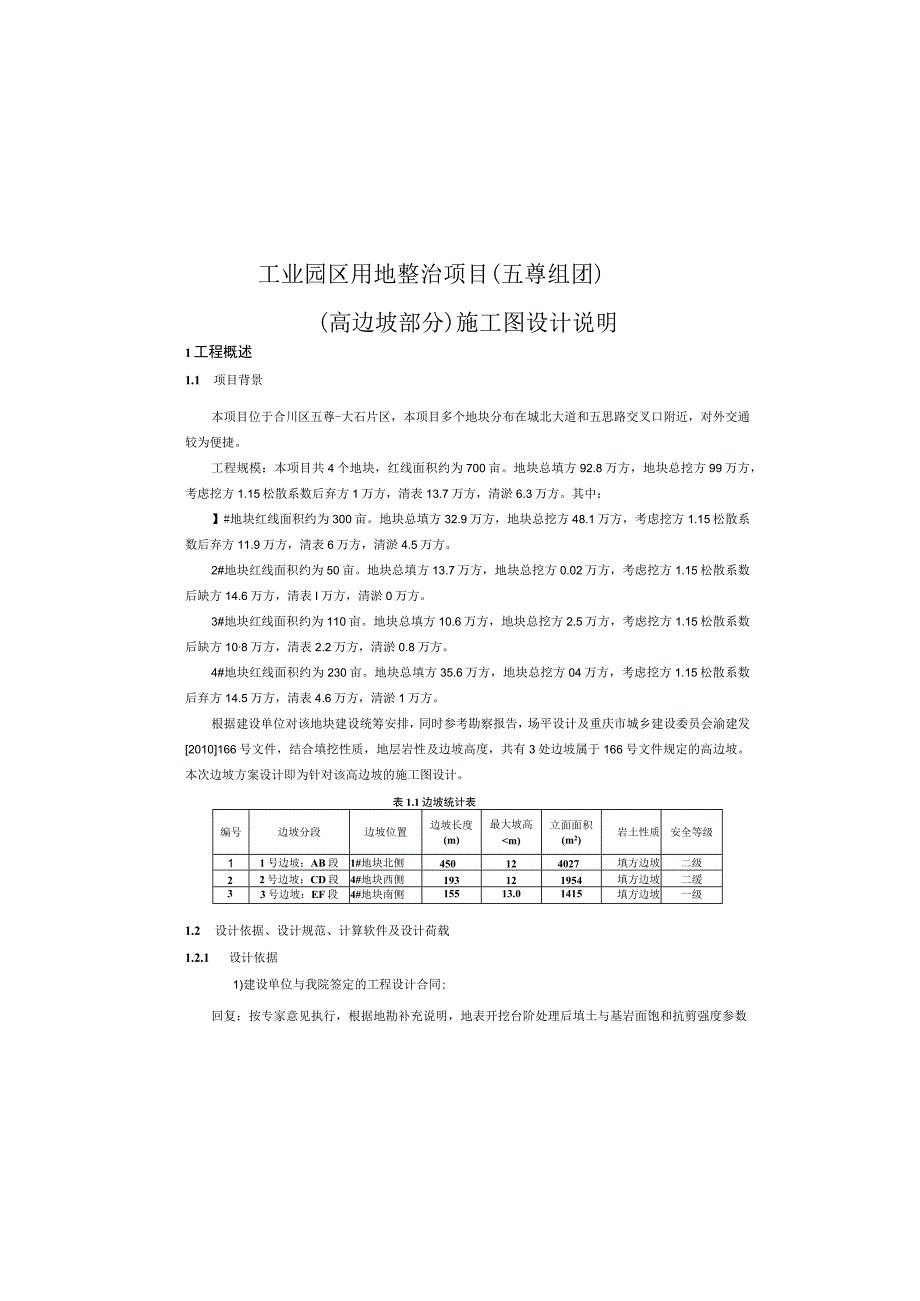

3、算软件7.0PB4版，边坡规范公式计算表格。设计荷载：20kNm211.3工程建设标准本次设计13号边坡为永久边坡，边坡设计工作年限取值为50年；边坡工程安全等级：一级、二级.边坡安全系数：1.35（一级永久）、1.30（二级永久）。工业园区用地整治项目(五尊组团)(高边坡部分)施工图设计说明1工程概述1.1 项目背景本项目位于合川区五尊-大石片区，本项目多个地块分布在城北大道和五思路交叉口附近，对外交通较为便捷。工程规模：本项目共4个地块，红线面积约为700亩。地块总填方92.8万方，地块总挖方99万方，考虑挖方1.15松散系数后弃方1万方，清表13.7万方，清淤6.3万方。其中：】#地块红
4、线面积约为300亩。地块总填方32.9万方，地块总挖方48.1万方，考虑挖方1.15松散系数后弃方11.9万方，清表6万方，清淤4.5万方。2#地块红线面积约为50亩。地块总填方13.7万方，地块总挖方0.02万方，考虑挖方1.15松散系数后缺方14.6万方，清表I万方，清淤0万方。3#地块红线面积约为110亩。地块总填方10.6万方，地块总挖方2.5万方，考虑挖方1.15松散系数后缺方108万方，清表2.2万方，清淤0.8万方。4#地块红线面积约为230亩。地块总填方35.6万方，地块总挖方04万方，考虑挖方1.15松散系数后弃方14.5万方，清表4.6万方，清淤1万方。根据建设单位对该地块
5、建设统筹安排，同时参考勘察报告，场平设计及重庆市城乡建设委员会渝建发2010166号文件，结合填挖性质，地层岩性及边坡高度，共有3处边坡属于166号文件规定的高边坡。本次边坡方案设计即为针对该高边坡的施工图设计。表1.1边坡统计表编号边坡分段边坡位置边坡长度(m)最大坡高m)立面面积(m2)岩土性质安全等级11号边坡：AB段1#地块北侧450124027填方边坡二级22号边坡：CD段4#地块西侧193121954填方边坡二缓33号边坡：EF段4#地块南侧15513.01415填方边坡一级1.2 设计依据、设计规范、计算软件及设计荷载1.2.1 设计依据1)建设单位与我院签定的工程设计合同;回复

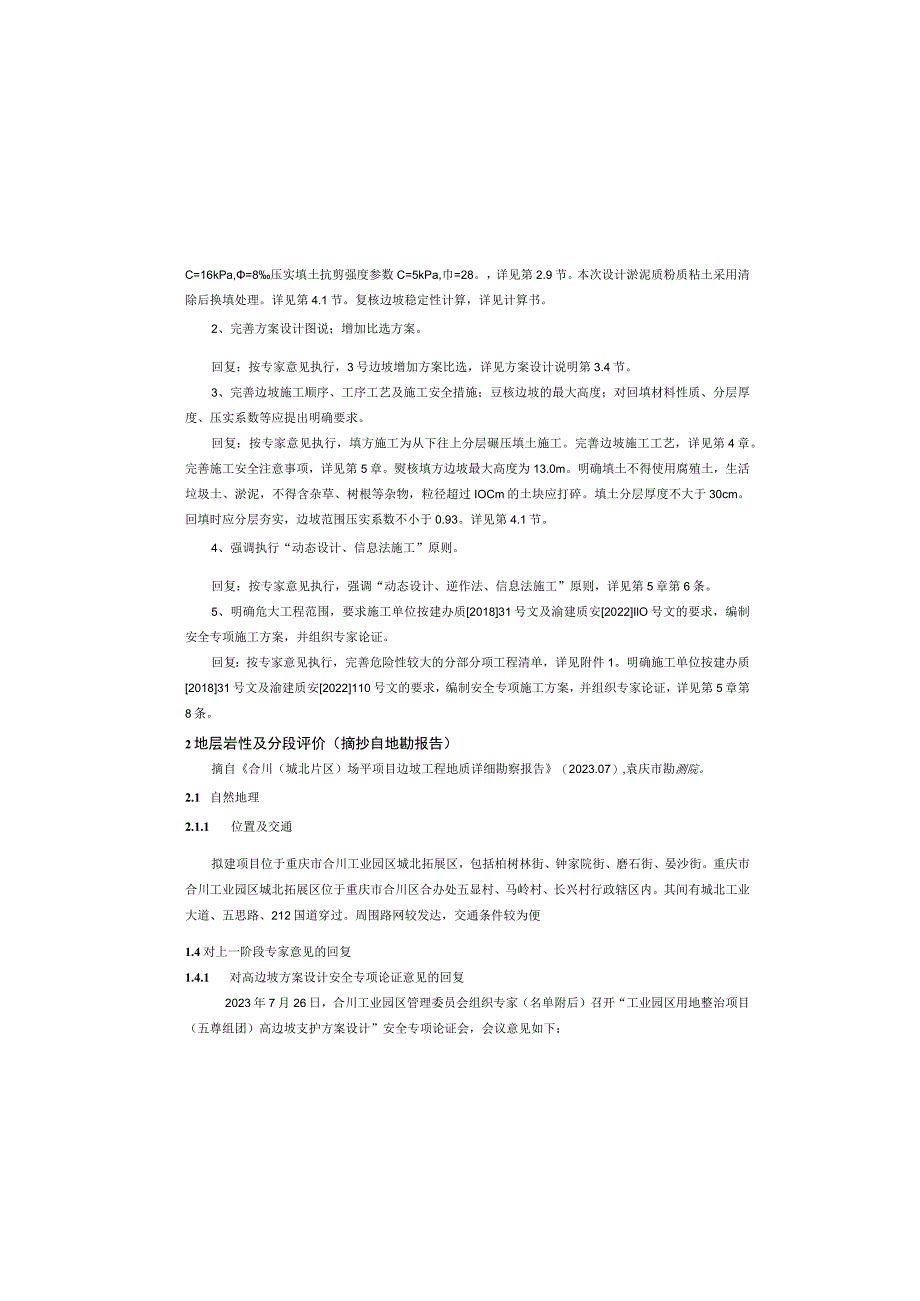

6、：按专家意见执行，根据地勘补充说明，地表开挖台阶处理后填土与基岩面饱和抗剪强度参数C=16kPa,=8压实填土抗剪强度参数C=5kPa,巾=28。，详见第2.9节。本次设计淤泥质粉质粘土采用清除后换填处理。详见第4.1节。复核边坡稳定性计算，详见计算书。2、完善方案设计图说；增加比选方案。回复：按专家意见执行，3号边坡增加方案比选，详见方案设计说明第3.4节。3、完善边坡施工顺序、工序工艺及施工安全措施；豆核边坡的最大高度；对回填材料性质、分层厚度、压实系数等应提出明确要求。回复：按专家意见执行，填方施工为从下往上分层碾压填土施工。完善边坡施工工艺，详见第4章。完善施工安全注意事项，详见第5章
7、。熨核填方边坡最大高度为13.0m。明确填土不得使用腐殖土，生活垃圾土、淤泥，不得含杂草、树根等杂物，粒径超过IOCm的土块应打碎。填土分层厚度不大于30cm。回填时应分层夯实，边坡范围压实系数不小于0.93。详见第4.1节。4、强调执行“动态设计、信息法施工”原则。回复：按专家意见执行，强调“动态设计、逆作法、信息法施工”原则，详见第5章第6条。5、明确危大工程范围，要求施工单位按建办质201831号文及渝建质安2022IlO号文的要求，编制安全专项施工方案，并组织专家论证。回复：按专家意见执行，完善危险性较大的分部分项工程清单，详见附件1。明确施工单位按建办质201831号文及渝建质安20
8、22110号文的要求，编制安全专项施工方案，并组织专家论证，详见第5章第8条。2地层岩性及分段评价（摘抄自地勘报告）摘自合川（城北片区）场平项目边坡工程地质详细勘察报告（2023.07）,袁庆市勘测院。2.1 自然地理2.1.1 位置及交通拟建项目位于重庆市合川工业园区城北拓展区，包括柏树林街、钟家院街、磨石街、晏沙街。重庆市合川工业园区城北拓展区位于重庆市合川区合办处五显村、马岭村、长兴村行政辖区内。其间有城北工业大道、五思路、212国道穿过。周围路网较发达，交通条件较为便1.4对上一阶段专家意见的回复1.4.1 对高边坡方案设计安全专项论证意见的回复2023年7月26日，合川工业园区管理委
9、员会组织专家（名单附后）召开“工业园区用地整治项目（五尊组团）高边坡支护方案设计”安全专项论证会，会议意见如下：1、完善边坡设计图说，增加方案比选：回发：按专家意见执行，3号边坡增加方案比选，详见方案设计说明第3.4节。2、校核岩土参数（地表开挖台阶处理后填土与基岩面抗剪强度、压实填土抗剪强度及淤泥质粉质粘土抗苗强度）；复核4#地块南侧边坡沿岩土界面滑移、次级即山及路堤和地基的整体稳定性计算：回夏：按专家意见执行，根据地勘补充说明，地表开挖台阶处理后填土与基岩面饱和抗剪强度参数C=16kPa,=8o.压实填土抗剪强度参数C=5kPa,=28%详见第2.9节。本次设计淤泥质粉质粘土采用清除后换填
10、处理。详见第4,1节。豆核4#地块南侧边坡沿岩土界面滑移、次级剪出及路堤和地基的整体稳定性计算，详见计算书第7.3节。3、完善填方设计（填料粒径、铺设厚度、压实度等要求）及边坡施工方法、工艺、步序要求；回复：按专家意见执行，明确填土不得使用腐殖土，生活垃圾土、淤泥，不得含杂草、树根等杂物，粒径超过IOCm的.上块应打碎。填上分层厚度不大于30cm。回填时应分层夯实,边坡范围压实系数不小于0.93。填方施工为从下往上分层碾压填土施工。详见第4.1节。4、完善监测要求，进一步强调“动态设计、信息法施工”，加强边坡监测及信息反馈；回复：按专家意见执行，建议业主委托具有相关资质和有丰富该类施工经验的第
11、三方监测单位进行施工及运营期监测，并提出监测内容，详见第5章第9条及第7章。强调“动态设计、逆作法、信息法施工”原则，详见第5章第6条。5、明确危大工程范围，要求施工单位按建办质2OI831号文及渝建质安2022HlO号文的要求，编制安全专项施工方案，并组织专家论证。回复：按专家意见执行，完善危险性较大的分部分项工程清单，详见附件屋明确施工单位按建办侦201831号文及渝建质安2022110号文的要求，编制安全专项施工方案，并组织专家论证，详见第5章第8条。1.4.2 对可行性评估报告专家意见的回复1、校核边坡岩土设计参数、岩层产状、裂隙状况、破坏模式和稔定性分析计算。全年平均雾天日数3040
12、天，最大年雾天口数148天。2.1.3水文地质特征根据重庆合川核心区堤防工程防洪影响评估报告、合川区城市防洪规划，嘉陵江草街航电枢纽建成运行后，本规划区的涪江河段处于常年库区，常年正常蓄水位为203OOm,20年一遇洪水位为217.49-217.93m,50年一遇洪水位220.43-220.88m。项目区位于涪江左岸，且距离较远，其水位对项目建设无影响，水文地质条件简单。拟建项目场地地表水体主要表现为鱼塘，稻田分布较广，其水量主要受大气降水影响。2.2地形地貌拟建场地属构造剥蚀丘陵地貌，拟建场地除2号地块高边坡范围南侧（在建钟家院街道路位置）处为修建道路及园区平场对地形进行人工改造外，其余地段
13、保持了原始的地形地貌。场地原始地貌由斜坡及沟谷两种地貌单元组成。场地斜坡地形区以旱地为主，坡面植被较发育，山丘呈浑圆状，山丘斜坡坡角一般1025,局部基岩露头区坡角3050,部分因人类工程活动形成坡度陡峭的岩石露头。沟谷地带多以稻田及鱼塘为主，地形坡度较平缓，坡角般510。最高点位于东南侧，高程为290.09m；最低点位于斑竹院街终点带，高程为272.70m：相对高差约为17.39m,总体地势呈南高北低。23地质构造根据区域地质资料及本次野外调查查明，项目场地位于沥鼻峡背斜北西翼，岩层呈单斜产出，岩层产状320330Z9o12（优势产状320ZlO0层面平直，结合很差，属软弱结构面。受区域构造
14、应力及外营力作用影响，岩体风化裂隙发育，据现场调查和区域地质资料，岩体发育构造裂隙如下：根据道路起点附近基岩露头裂隙调查结果，拟建道路沿线主要发育两组构造裂隙,裂隙特征描述如下：裂隙1：产状为2052237080（优势产状215/70）,裂面较平整，局部张开l-2mm,偶见泥质充填，间距L2m,延伸长2-4m,结合程度差，属硬性结构而。裂隙2：产状为1061326578（优势产状120/65）,裂面较平整，局部张开l-3mm,偶见泥质充填，间距0.5Tm,延伸长L3m,结合程度差，属硬性结构而。2.4地层岩性2.4.1岩土层特征场内上覆土层有第四系全新统人工填土（Qj）素填土，第四系残坡积（Q
15、t）淤泥质粉质利。2.1.2气象特征拟建场地属亚热带季风性湿润气候，区内的气象特征具有空气湿润，春早夏长、冬暖多雾、秋雨连绵的特点，年无霜期349天左右。秋季多绵雨的气候特征，冬季流域受偏北气流控制，气温低，雨量偏少。入春以后，降水天气系统逐渐加强，太平洋副高北跃西伸，副高南部的西南气流，导致孟加拉国湾，南海的水汽不断输入本区，当与高空低槽和地面冷锋相配合，或受副高与西藏高压之间的低压系统控制并持续时，低压系统中的上升运动结合局地对流运动的发展，在本区形成暴雨或大暴雨。每年7月8月，会出现持续高温，形成盛受伏早天气。9月以后，太平洋副高南描，流域内降雨又显著增加，但一般雨强较弱，形成绵绵细雨O1、气温工程区多年平均气温、平均最高气温、平均最低气温分别偏高1.3C、1.7C、1.6C；近年月平均最高气温和日极端最高气温极值分别是38C和43C。2、降水量、蒸发量根据临近气象站近20年（2002-2021年）年最大降雨量约1452.Imm（2014年），年最小降雨量约83
