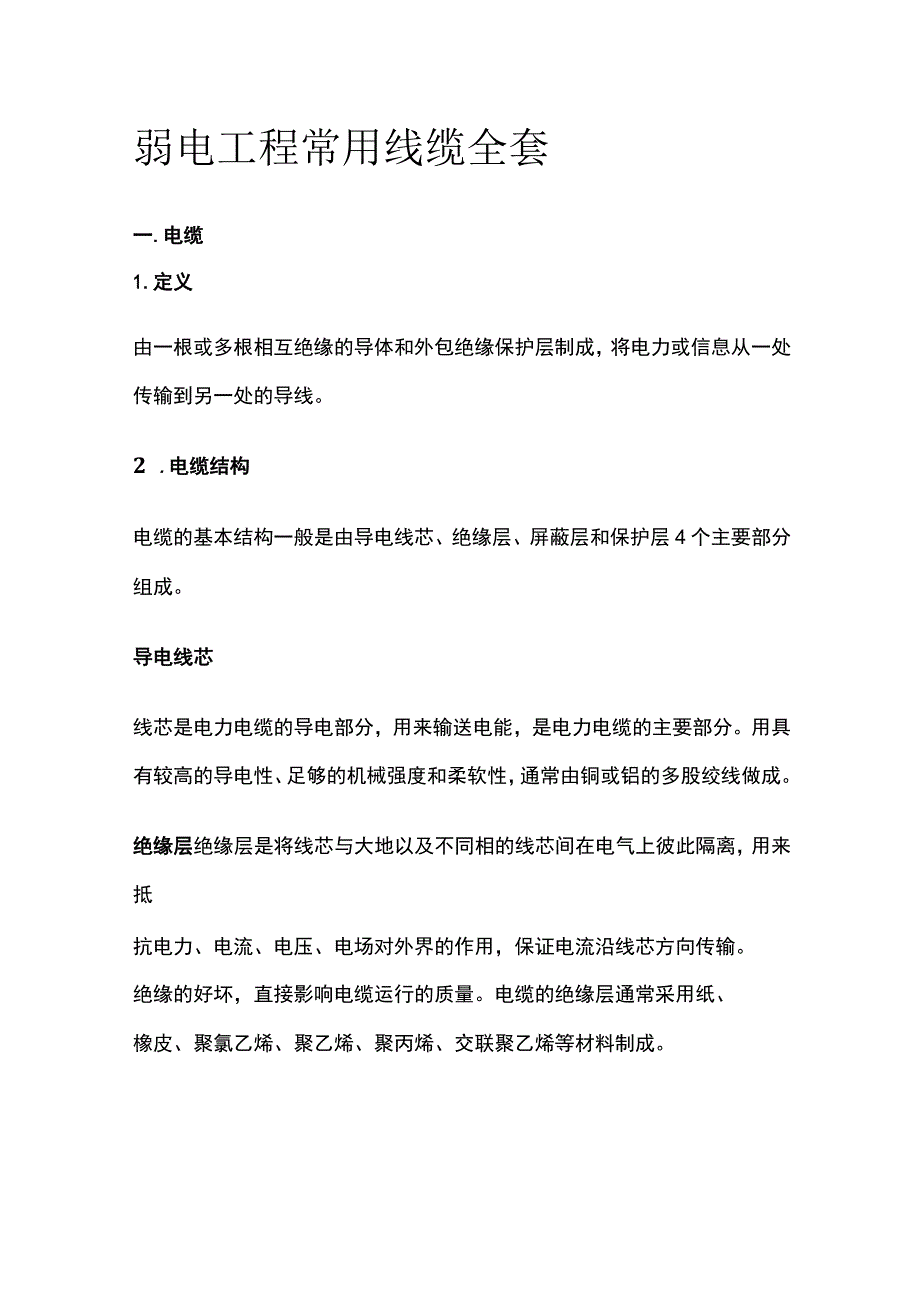

弱电工程常用线缆全套.docx_第1页
第1页 / 共4页

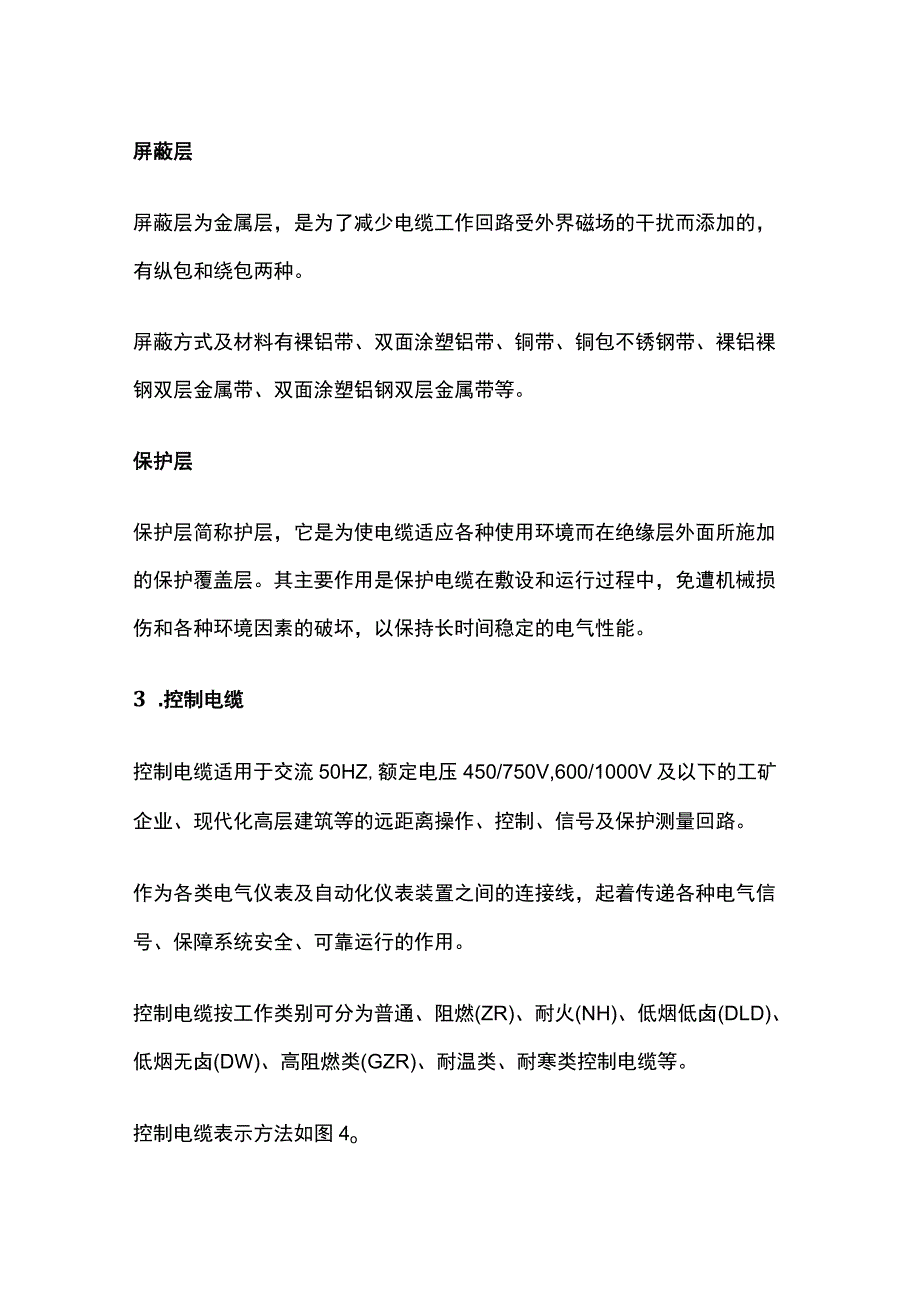

弱电工程常用线缆全套.docx_第2页
第2页 / 共4页
弱电工程常用线缆全套.docx_第3页
第3页 / 共4页
弱电工程常用线缆全套.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《弱电工程常用线缆全套.docx》由会员分享,可在线阅读,更多相关《弱电工程常用线缆全套.docx(4页珍藏版)》请在第壹文秘上搜索。

1、弱电工程常用线缆全套一.电缆1.定义由一根或多根相互绝缘的导体和外包绝缘保护层制成,将电力或信息从一处传输到另一处的导线。2 .电缆结构电缆的基本结构一般是由导电线芯、绝缘层、屏蔽层和保护层4个主要部分组成。导电线芯线芯是电力电缆的导电部分,用来输送电能,是电力电缆的主要部分。用具有较高的导电性、足够的机械强度和柔软性,通常由铜或铝的多股绞线做成。绝缘层绝缘层是将线芯与大地以及不同相的线芯间在电气上彼此隔离,用来抵抗电力、电流、电压、电场对外界的作用,保证电流沿线芯方向传输。绝缘的好坏,直接影响电缆运行的质量。电缆的绝缘层通常采用纸、橡皮、聚氯乙烯、聚乙烯、聚丙烯、交联聚乙烯等材料制成。屏蔽层

2、屏蔽层为金属层,是为了减少电缆工作回路受外界磁场的干扰而添加的,有纵包和绕包两种。屏蔽方式及材料有裸铝带、双面涂塑铝带、铜带、铜包不锈钢带、裸铝裸钢双层金属带、双面涂塑铝钢双层金属带等。保护层保护层简称护层,它是为使电缆适应各种使用环境而在绝缘层外面所施加的保护覆盖层。其主要作用是保护电缆在敷设和运行过程中,免遭机械损伤和各种环境因素的破坏,以保持长时间稳定的电气性能。3 .控制电缆控制电缆适用于交流50HZ,额定电压450/750V,600/1000V及以下的工矿企业、现代化高层建筑等的远距离操作、控制、信号及保护测量回路。作为各类电气仪表及自动化仪表装置之间的连接线,起着传递各种电气信号、

3、保障系统安全、可靠运行的作用。控制电缆按工作类别可分为普通、阻燃(ZR)、耐火(NH)、低烟低卤(DLD)、低烟无卤(DW)、高阻燃类(GZR)、耐温类、耐寒类控制电缆等。控制电缆表示方法如图4o控制电缆的的类别用字母,表示,电力电缆标注类别,铜芯导体省略标注,特征、派生等一般没有的,也不注写,字母表达含义,如下表所小。注:铜线代码T,一般都是省略的。4 .常用控制电缆聚氯乙烯绝缘聚氯乙烯护套控制电缆(KVV)聚氯乙烯绝缘聚氯乙蟠护套控制电缆,适用于交流额定电压600/1000V及以下控制、监控回路及保护线路等场合,作为电气装备之间的控制接线。具有优良的电气性能、机械性能、耐热老化性能、耐环境

4、应力性能、耐化学腐蚀性能和不延燃性能,以及结构简单、使用方便、不受敷设落差限制等优点阻燃控制电缆弱电工程中用到阻燃、耐火类电缆比较多。阻燃电缆,是指在规定试验条件下,试样被燃烧,在撤去试验火源后,火焰的蔓延仅在限定范围内,残焰或残灼在限定时间内能自行熄灭的电缆。主要包括阻燃A类控制电缆、特种阻燃控制电缆、低烟无卤阻燃控制电缆、低烟低卤阻燃控制电缆、交联聚乙烯绝缘控制电缆及阻燃控制电缆等。二.绝缘导线1、分类绝缘电线按绝缘材料可分为聚氯乙烯绝缘、聚乙烯绝缘、交联聚乙烯绝缘、橡皮绝缘和丁睛聚氯乙烯复合物绝缘等。电磁线也是一种绝缘线,它的绝缘层是涂漆或包缠纤维,如丝包、玻璃丝及纸等。绝缘导线按工作类型可分为普通型、防火阻燃型、屏蔽型及补偿型等。导线芯按使用要求的软硬又可分为硬线、软线和特软线等结构类型。2.常用绝缘导线注:B(B)-第一个字母表示布线,第二个字母表示玻璃丝编制;V(V)-第一个字母表示聚氯乙烯(塑料)绝缘,第二个字母表示聚氯乙烯护套;1.(L)-铝,无L则表示铜;R一软线;S一双绞;X一绝缘橡胶。
