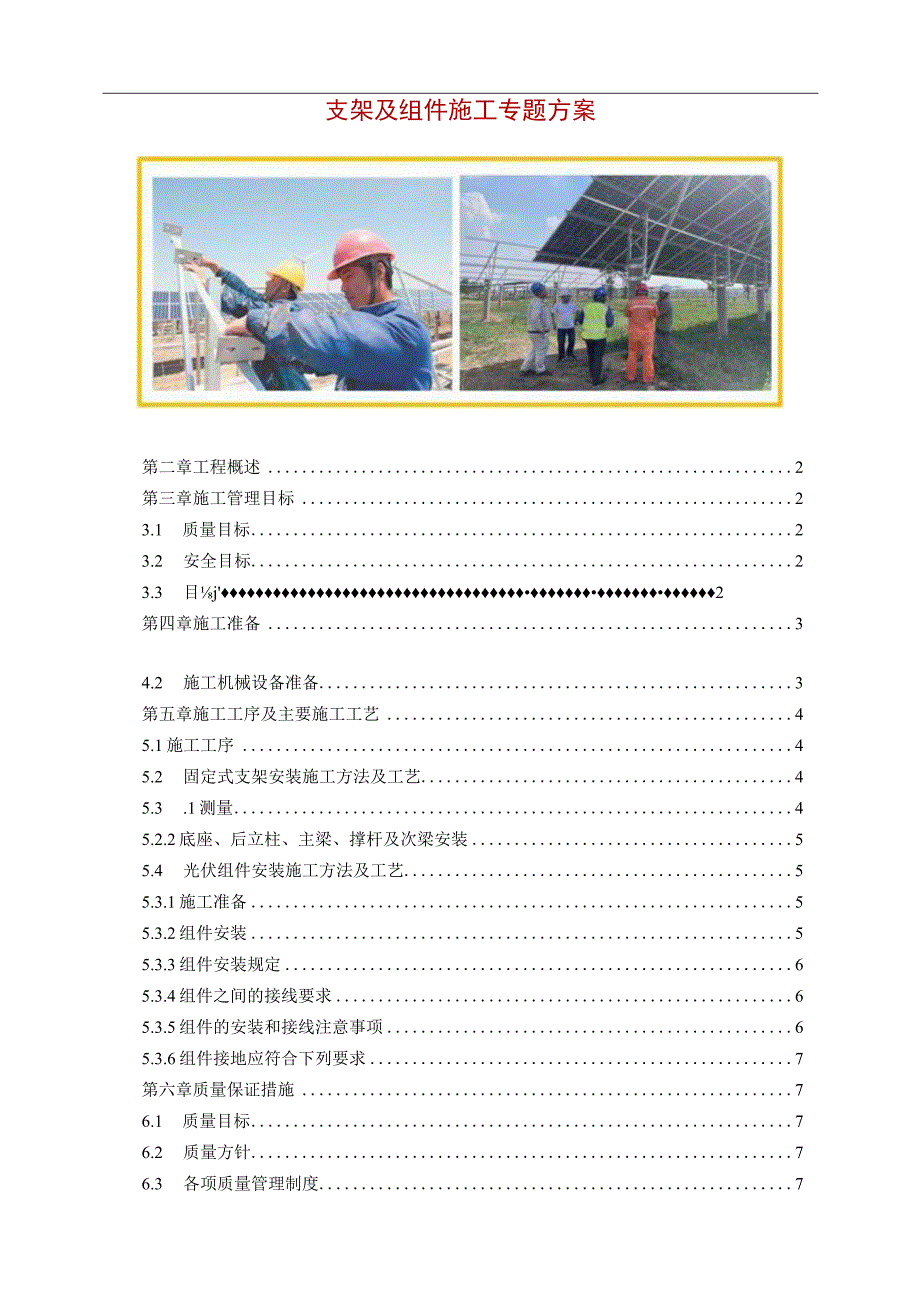

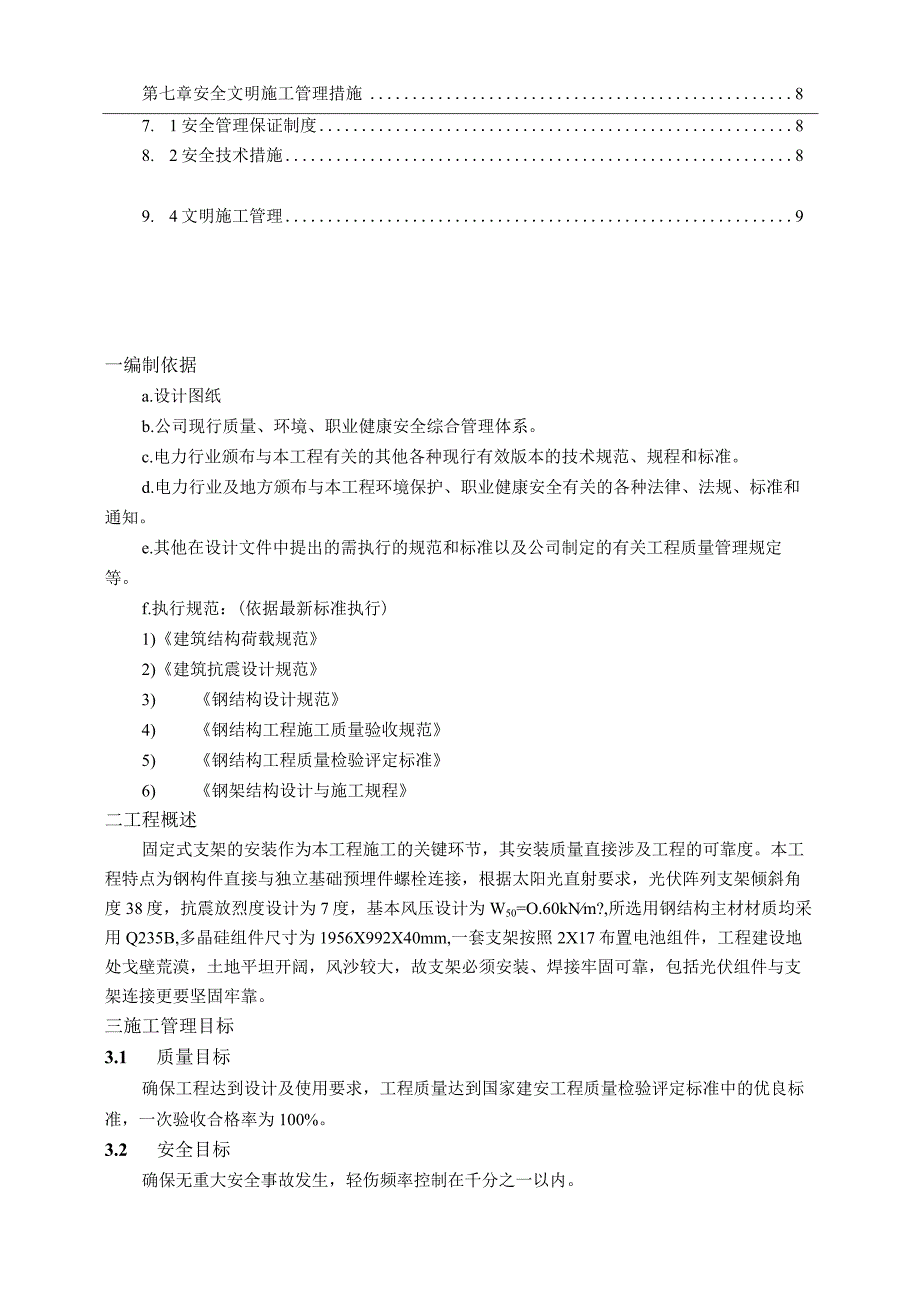

1、支架及组件施工专题方案第二章工程概述2第三章施工管理目标23.1 质量目标23.2 安全目标23.3 目j2第四章施工准备34.2 施工机械设备准备3第五章施工工序及主要施工工艺45.1施工工序45.2 固定式支架安装施工方法及工艺45.3 .1测量45.2.2底座、后立柱、主梁、撑杆及次梁安装55.4 光伏组件安装施工方法及工艺55.3.1施工准备55.3.2组件安装55.3.3组件安装规定65.3.4组件之间的接线要求65.3.5组件的安装和接线注意事项65.3.6组件接地应符合下列要求7第六章质量保证措施76.1 质量目标76.2 质量方针76.3 各项质量管理制度7第七章安全文明施工管
2、理措施87. 1安全管理保证制度88. 2安全技术措施89. 4文明施工管理9一编制依据a.设计图纸b.公司现行质量、环境、职业健康安全综合管理体系。c.电力行业颁布与本工程有关的其他各种现行有效版本的技术规范、规程和标准。d.电力行业及地方颁布与本工程环境保护、职业健康安全有关的各种法律、法规、标准和通知。e.其他在设计文件中提出的需执行的规范和标准以及公司制定的有关工程质量管理规定等。f.执行规范：(依据最新标准执行)1)建筑结构荷载规范2)建筑抗震设计规范3) 钢结构设计规范4) 钢结构工程施工质量验收规范5) 钢结构工程质量检验评定标准6) 钢架结构设计与施工规程二工程概述固定式支架的
3、安装作为本工程施工的关键环节，其安装质量直接涉及工程的可靠度。本工程特点为钢构件直接与独立基础预埋件螺栓连接，根据太阳光直射要求，光伏阵列支架倾斜角度38度，抗震放烈度设计为7度，基本风压设计为W50=O.60kNm?,所选用钢结构主材材质均采用Q235B,多晶硅组件尺寸为1956X992X40mm,一套支架按照2X17布置电池组件，工程建设地处戈壁荒漠，土地平坦开阔，风沙较大，故支架必须安装、焊接牢固可靠，包括光伏组件与支架连接更要坚固牢靠。三施工管理目标3.1 质量目标确保工程达到设计及使用要求，工程质量达到国家建安工程质量检验评定标准中的优良标准，一次验收合格率为100%。3.2 安全目

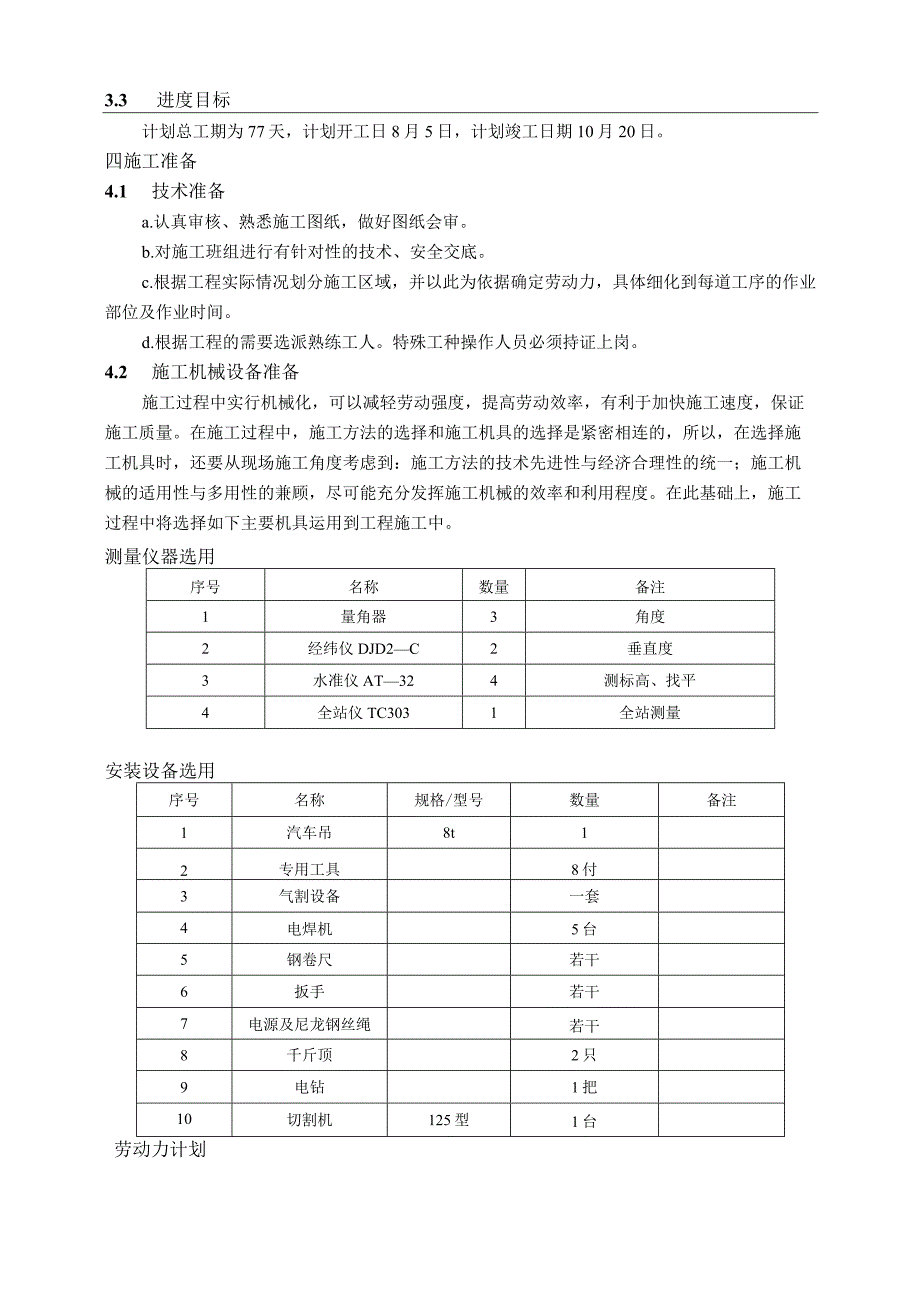

4、标确保无重大安全事故发生，轻伤频率控制在千分之一以内。3.3 进度目标计划总工期为77天，计划开工日8月5日，计划竣工日期10月20日。四施工准备4.1 技术准备a.认真审核、熟悉施工图纸，做好图纸会审。b.对施工班组进行有针对性的技术、安全交底。c.根据工程实际情况划分施工区域，并以此为依据确定劳动力，具体细化到每道工序的作业部位及作业时间。d.根据工程的需要选派熟练工人。特殊工种操作人员必须持证上岗。4.2 施工机械设备准备施工过程中实行机械化，可以减轻劳动强度，提高劳动效率，有利于加快施工速度，保证施工质量。在施工过程中，施工方法的选择和施工机具的选择是紧密相连的，所以，在选择施工机具时
5、，还要从现场施工角度考虑到：施工方法的技术先进性与经济合理性的统一；施工机械的适用性与多用性的兼顾，尽可能充分发挥施工机械的效率和利用程度。在此基础上，施工过程中将选择如下主要机具运用到工程施工中。测量仪器选用序号名称数量备注1量角器3角度2经纬仪DJD2C2垂直度3水准仪AT324测标高、找平4全站仪TC3031全站测量安装设备选用序号名称规格/型号数量备注1汽车吊8t12专用工具8付3气割设备一套4电焊机5台5钢卷尺若干6扳手若干7电源及尼龙钢丝绳若干8千斤顶2只9电钻1把10切割机125型1台劳动力计划序号工种人数负责内容1施工队长5人现场作业指挥2安全员2人现场安全监督3质检员2人现场
6、质量监督4安装工57人固定支架、光伏组件安装5电焊工8人焊接6电工4人现场用电管理7起重工1人吊装8辅助工10人搬运、电缆放线等五施工工序及主要施工工艺5.1 施工工序组件l喧收光伏ua安装支l作收固定支架调试固定安奘施工技w全交底施工l伊编制施工前的准备工艺流程：施工前的准备一一施工方案编制一一施工技术及安全交底一一固定支架预安装一一固定支架调试一一支架验收一一光伏组件安装一一组件安装验收独立基础完成后经验收合格后方可进入下道工序施工。5.2 固定式支架安装施工方法及工艺主要抓好测量工作和节点连接固定工作。a.测量:为了能满足结构安装的精度，又能满足工程的施工进度，测量仪器的选择和测量方案的
7、简便可靠至关重要。1) 标高检查支架安装前检查独立基础的标高，对于一组(14个)独立基础顶标高满足安装要求的，可直接进行预安装；对于不能满足安装要求的独立基础需进行处理，处理完成后方可进行该组支架的安装。2) 前后、左右轴线偏差检查支架安装前需对独立基础上预埋的地脚螺栓的前后、左右轴线进行检查，测定其偏差是否满足安装要求。3) 固定支架角度测量支架安装过程中应随时检查其角度是否满足38度的要求。4) 主梁及次梁平顺度检查b.底座、后立柱、主梁、撑杆及次梁安装1) 前、后底座安装前、后底座安装的主要要求为螺栓是否固定牢固，支架安装完成后应检查底座安装是否牢固，对于安装不牢固的应进一步固定。2)
8、后立柱及主梁安装前、后底座安装完成后进行后立柱及主梁的安装，后立柱安装的垂直度必须满足要求；主梁安装完成后，每一组主梁的平顺度必须满足要求。3) 撑杆及次梁安装撑杆安装完成后，检查每一组主梁的平顺度，对于不满足要求的主梁应再次进行调整。4) 固定支架的校正标准为：垂直度H1000;轴线位移5mm;标高偏差3mm.5) 初步校正符合要求后，将后立柱、主梁、撑杆及次梁形成框架。重新校正合格后，进行螺栓紧固。6) 严格按照钢结构施工及验收规范(GB50205-2001)及钢结构工程质量检验评定标准(GB502212001)的要求组织施工。主要允许偏差如下:后立柱允许偏差：序号项目标准1对中5.Omm
9、2柱高+5.Omm3总长8.Omm4垂直度10主梁序号项目标准1梁两端顶面高差L/100且WlonInl2柱高2.Omm3总长H/5005.3光伏组件安装施工方法及工艺a.施工准备1) 施工期的设备机具准备到位，实验设备齐全。2) 预埋件及预留孔符合要求，预埋件应牢固，安装场地干净，道路畅通。3) 设备、材料齐全，并运至现场。b.组件安装1) 安装组件前，应根据组件参数对每个太阳板电池组件进行检查测试其参数数值应符合产品出厂指标。2) 将所有焊点满焊，焊接处满足焊接要求。处理焊接处无杂物，同时作防腐处理。3) 测量太阳板电池板在阳光下的开路电压，电池板输出端与标识正负应吻合，电池板正面玻璃无裂
10、纹和损伤，背面无刮伤毛刺等。4) 按照基础槽钢预留孔位置，安放光伏太阳板，使用压块压接。5) 由于太阳板易碎的特性，在搬运、摆放、紧固螺丝时要轻拿轻放，紧固力度适中。6) 严格按照图纸要求安装太阳能组件，将其用压块固定在支架斜面上。c.组件安装规定D光伏组件安装应按照设计图纸进行。2) 组件固定的压块应符合制造厂或设计文件的规定。3) 组件安装允许偏差应符合下表规定。组件安装允许偏差项目允许偏差倾斜角度偏差lo组件边缘高差相邻组件间1mm东西向全长(相同标高)10mm组件平整度相邻组件间1mm东西向全长(相同轴线及标高)5nund.组件之间的接线要求1)组件连接数量和路径应符合设计要求。2)组
11、件间接插件应连接牢固。3)外接电缆同插接件连接处应搪锡。4)组串连接后开路电压和短路电流应符合设计要求。5)组件间连接线应进行绑扎，整齐、美观。e.组件的安装和接线注意事项1) 组件在安装前或安装完成后应进行抽检测试，测试结果认真做好记录。2) 组件安装和移动的过程中，不应拉扯导线。3) 组件安装时，不应造成玻璃和背板的划伤或破损。4) 组件之间连接线不应承受外力。5) 同一组串的正负极不宜短接。6) 单元间组串的跨接线缆如采用架空方式敷设，宜采用PvC管进行保护。7) 施工人员安装组件过程中不应在组件上踩踏。8) 进行组件连线施工时，施工人员应配备安全防护用品。不得触摸金属带电部位。9) 对
12、组串完成但不具备接引条件的部位，应用绝缘胶布包扎好。f.组件接地应符合下列要求1) 带边框的组件应将边框可靠接地。2) 不带边框的组件，其接地做法应符合制造厂要求。3) 组件接地电阻应符合设计要求。六质量保证措施在整个施工过程中我们将始终都把质量管理放在首位，要求每一道工序、每一个部位都必须是上道工序为下道工序提供精品，把质量责任分解至各个岗位、各个环节、各个工种，做到凡事有章可循，凡事有据可查，凡事有人负责，凡事有人监督，通过全方位、全过程的质量动态管理来保证实实在在的高质量。为使严格的质量管理贯穿于不断变化的施工全过程，按照IS09000系列建立起一套有效的质保体系，并制定相应的管理制度，
13、最大限度地发挥每个部门、每个岗位和每个人的作用，确保质量保证体系的正常运行。6.1 质量目标确保工程达到设计及使用要求，质量达到国家建安工程质量检验评定标准中的优良标准。6.2 质量方针在工程上一一坚持质量第一，创优质工程，出“精品工程”在目标上一一争创行业第一，做到“五个”加强。即：一是，满足用户要求，加强为业主服务；二是，突出工程实体质量，加强过程控制；三是，实行项目管理，加强对现场的组织领导；四是，提高全员素质，加强基础管理；五是，坚持合同工期，加强组织协调。6.3 各项质量管理制度1) 图纸会审制度在接到正式施工图纸后，将尽快熟悉图纸，弄清设计意图、工程特点和施工中可能出现的关键问题，
14、认真做好图纸自审工作。2) 施工技术资料的管理严格按照有关规定来进行技术资料的收集和调整。3) 交底制度工程施工前项目技术负责人就施工图纸、施工技术方案向参加施工的全体人员进行交底，每个分项工程施工前工长要以书面形式向施工班组做详细的技术交底。重要部位、特殊部位或新材料、新工艺施工前要写出书面技术交底记录。4) 进场物资质量管理进入施工现场的物资必须具有合格证明外，还应进行外观质量检验和抽样送检。5) 隐蔽工程验收制度凡属隐检项目均要在班组自检合格的基础上，由队长组织，质检员等参加检查验收,合格后由质检员填写“隐蔽检查记录二6) 工程预检复核制度预检复核必须在下道工序施工前进行，由队长负责组织班组长，并由质量检查人员参加，共同进行检查，检查中如提出返修意见，则返修合格后，进行复核。
