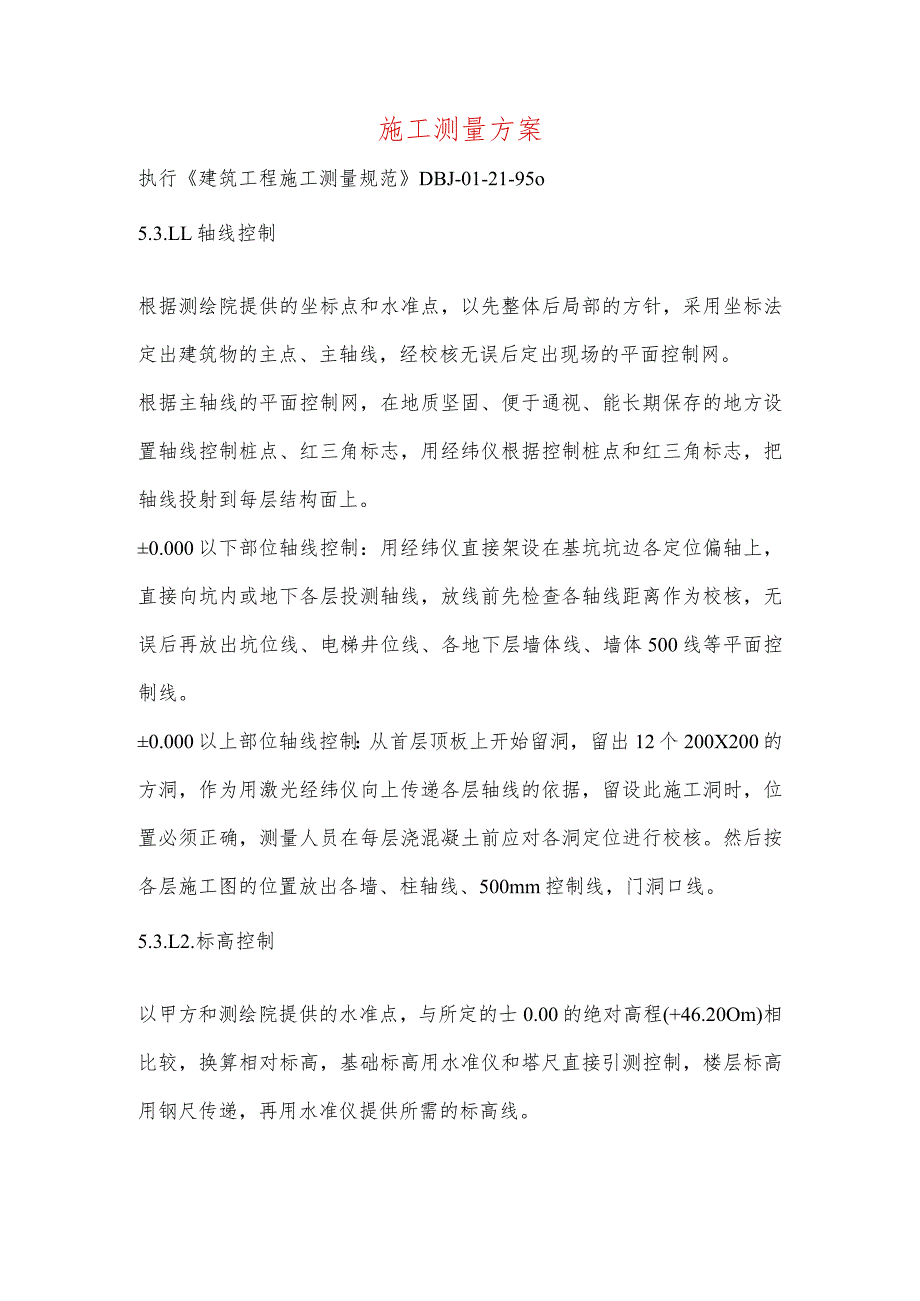

1、施工测量方案执行建筑工程施工测量规范DBJ-01-21-95o5.3.LL轴线控制根据测绘院提供的坐标点和水准点，以先整体后局部的方针，采用坐标法定出建筑物的主点、主轴线，经校核无误后定出现场的平面控制网。根据主轴线的平面控制网，在地质坚固、便于通视、能长期保存的地方设置轴线控制桩点、红三角标志，用经纬仪根据控制桩点和红三角标志，把轴线投射到每层结构面上。0.000以下部位轴线控制：用经纬仪直接架设在基坑坑边各定位偏轴上，直接向坑内或地下各层投测轴线，放线前先检查各轴线距离作为校核，无误后再放出坑位线、电梯井位线、各地下层墙体线、墙体500线等平面控制线。0.000以上部位轴线控制：从首层顶板

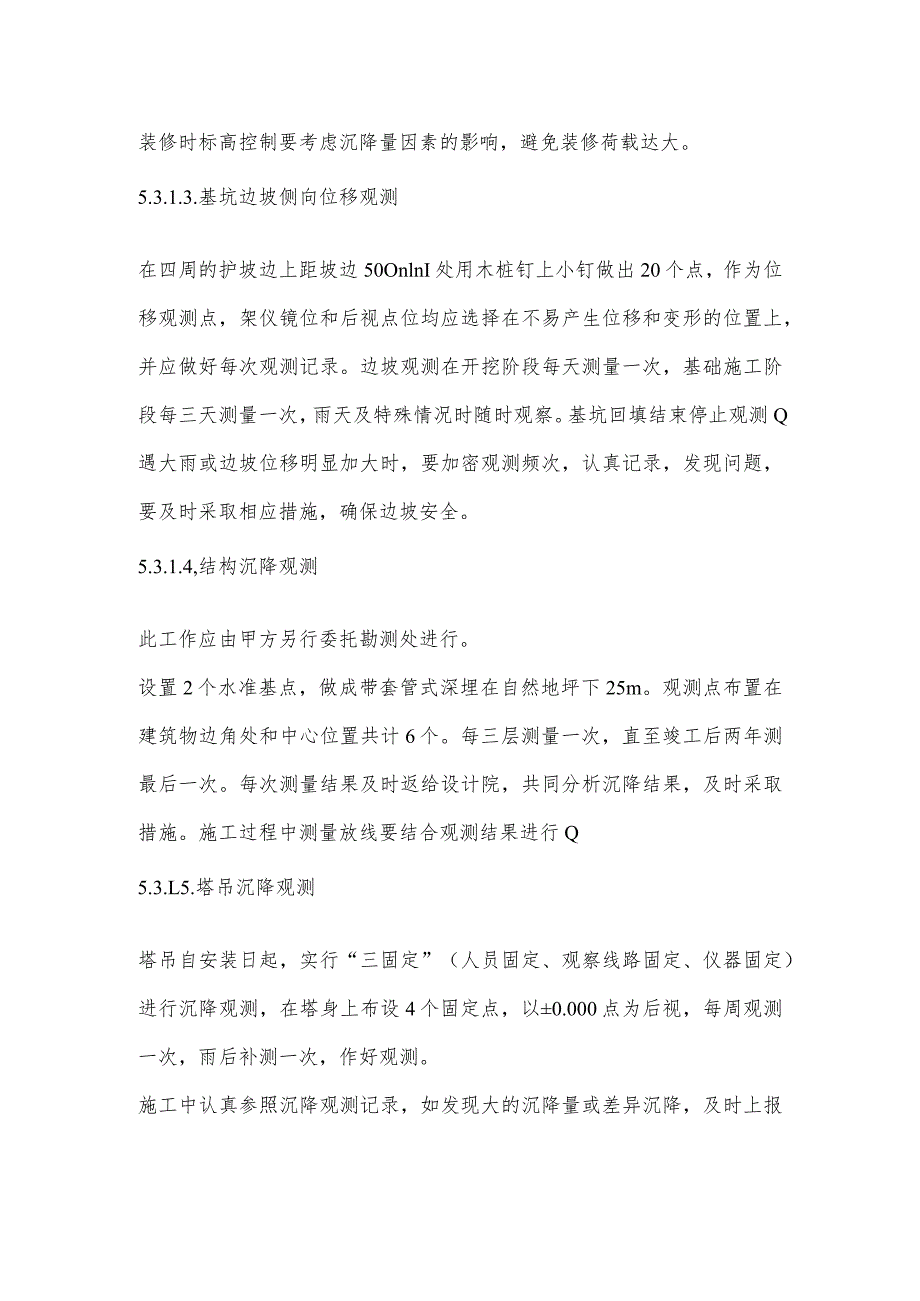

2、上开始留洞，留出12个200X200的方洞，作为用激光经纬仪向上传递各层轴线的依据，留设此施工洞时，位置必须正确，测量人员在每层浇混凝土前应对各洞定位进行校核。然后按各层施工图的位置放出各墙、柱轴线、500mm控制线，门洞口线。5.3.L2.标高控制以甲方和测绘院提供的水准点，与所定的士0.00的绝对高程(+46.20Om)相比较，换算相对标高，基础标高用水准仪和塔尺直接引测控制，楼层标高用钢尺传递，再用水准仪提供所需的标高线。装修时标高控制要考虑沉降量因素的影响，避免装修荷载达大。5.3.1.3.基坑边坡侧向位移观测在四周的护坡边上距坡边50OnlnI处用木桩钉上小钉做出20个点，作为位移观
3、测点，架仪镜位和后视点位均应选择在不易产生位移和变形的位置上，并应做好每次观测记录。边坡观测在开挖阶段每天测量一次，基础施工阶段每三天测量一次，雨天及特殊情况时随时观察。基坑回填结束停止观测Q遇大雨或边坡位移明显加大时，要加密观测频次，认真记录，发现问题，要及时采取相应措施，确保边坡安全。5.3.1.4,结构沉降观测此工作应由甲方另行委托勘测处进行。设置2个水准基点，做成带套管式深埋在自然地坪下25m。观测点布置在建筑物边角处和中心位置共计6个。每三层测量一次，直至竣工后两年测最后一次。每次测量结果及时返给设计院，共同分析沉降结果，及时采取措施。施工过程中测量放线要结合观测结果进行Q5.3.L5.塔吊沉降观测塔吊自安装日起，实行“三固定”（人员固定、观察线路固定、仪器固定）进行沉降观测，在塔身上布设4个固定点，以0.000点为后视，每周观测一次，雨后补测一次，作好观测。施工中认真参照沉降观测记录，如发现大的沉降量或差异沉降，及时上报并会同有关各方共同处理。
