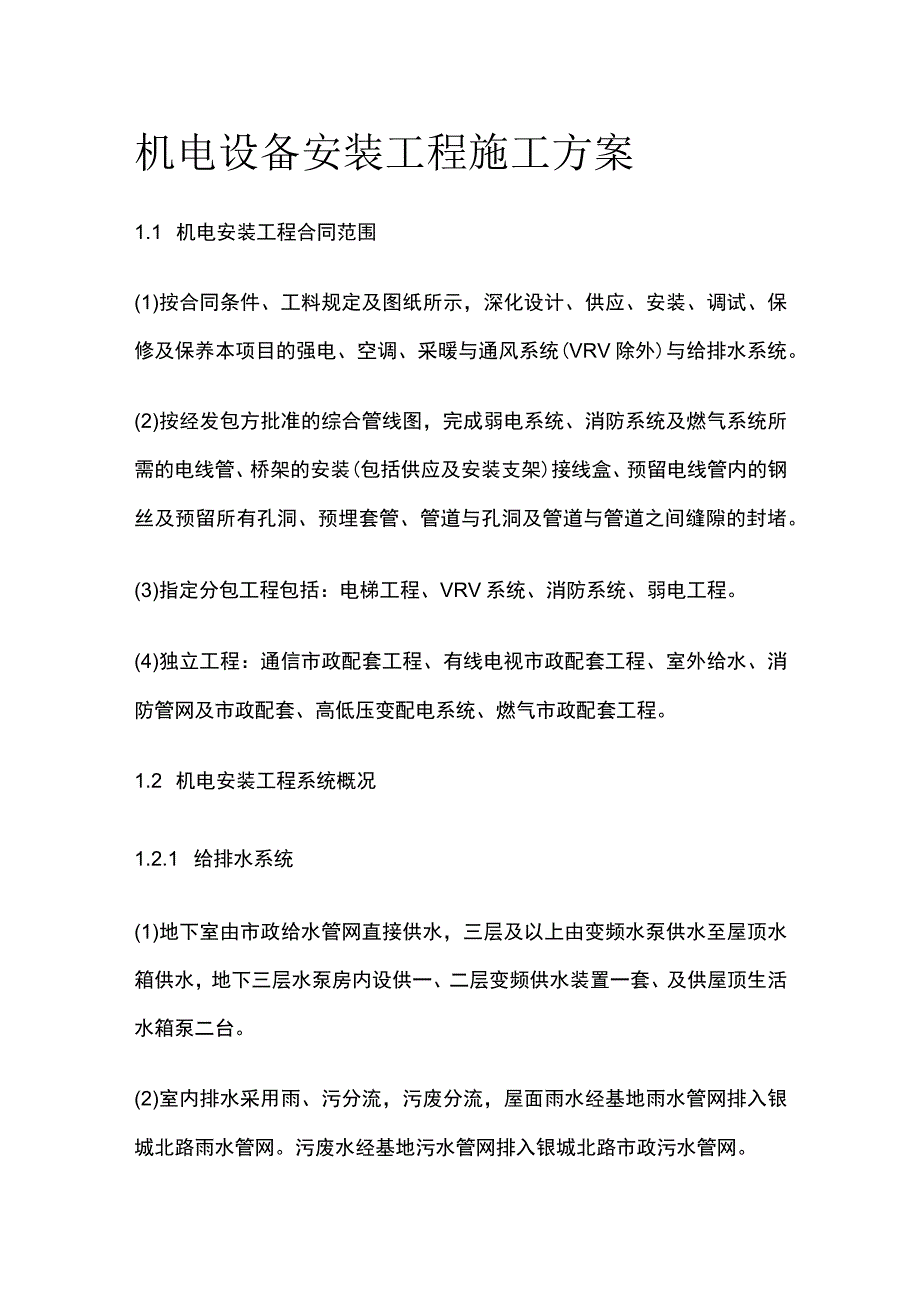

1、机电设备安装工程施工方案1.1 机电安装工程合同范围(1)按合同条件、工料规定及图纸所示，深化设计、供应、安装、调试、保修及保养本项目的强电、空调、采暖与通风系统(VRV除外)与给排水系统。(2)按经发包方批准的综合管线图，完成弱电系统、消防系统及燃气系统所需的电线管、桥架的安装(包括供应及安装支架)接线盒、预留电线管内的钢丝及预留所有孔洞、预埋套管、管道与孔洞及管道与管道之间缝隙的封堵。(3)指定分包工程包括：电梯工程、VRV系统、消防系统、弱电工程。(4)独立工程：通信市政配套工程、有线电视市政配套工程、室外给水、消防管网及市政配套、高低压变配电系统、燃气市政配套工程。1.2 机电安装工程

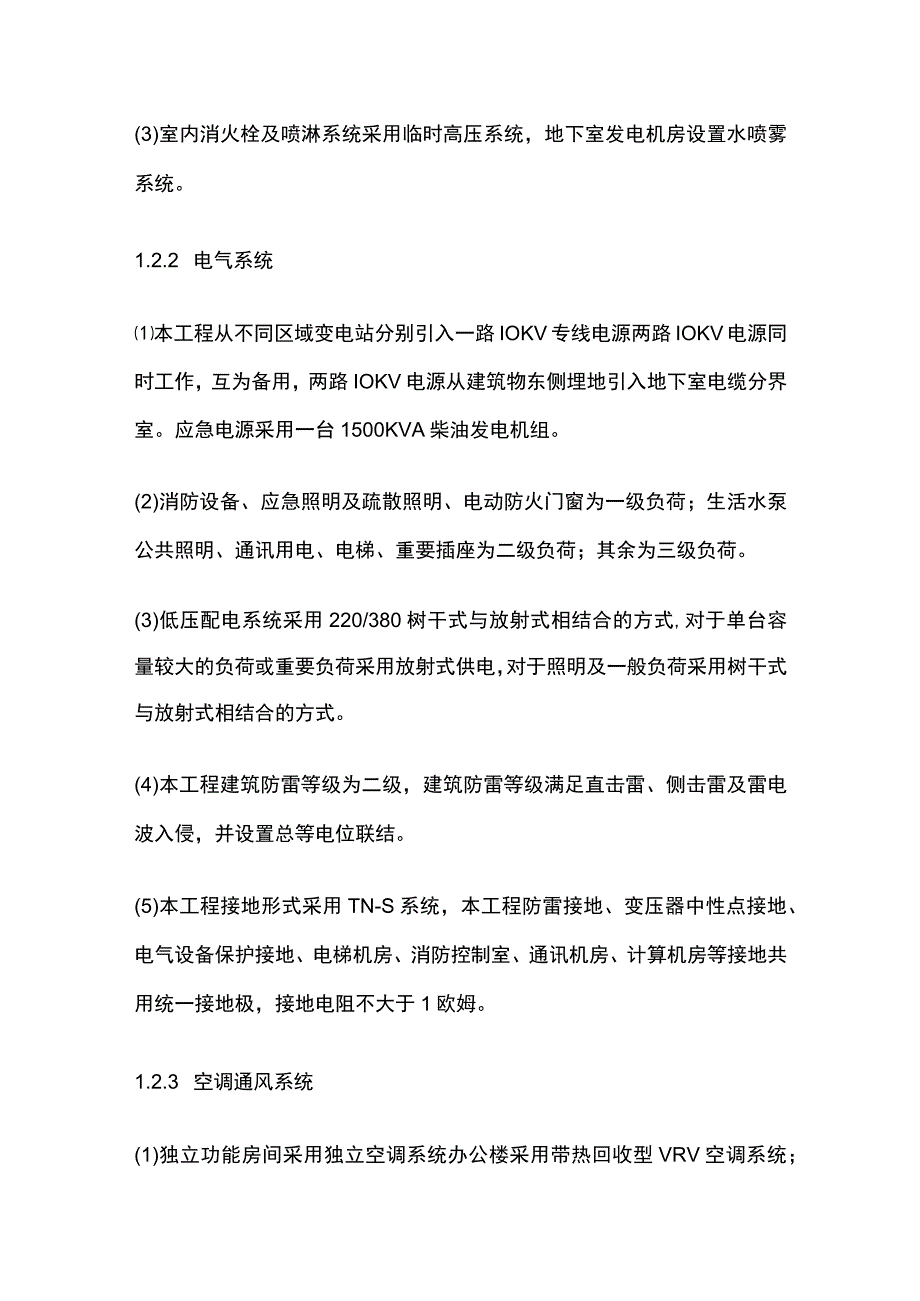

2、系统概况1.2.1 给排水系统(1)地下室由市政给水管网直接供水，三层及以上由变频水泵供水至屋顶水箱供水，地下三层水泵房内设供一、二层变频供水装置一套、及供屋顶生活水箱泵二台。(2)室内排水采用雨、污分流，污废分流，屋面雨水经基地雨水管网排入银城北路雨水管网。污废水经基地污水管网排入银城北路市政污水管网。(3)室内消火栓及喷淋系统采用临时高压系统，地下室发电机房设置水喷雾系统。1.2.2 电气系统本工程从不同区域变电站分别引入一路IOKV专线电源两路IOKV电源同时工作，互为备用，两路IOKV电源从建筑物东侧埋地引入地下室电缆分界室。应急电源采用一台1500KVA柴油发电机组。(2)消防设备、
3、应急照明及疏散照明、电动防火门窗为一级负荷；生活水泵公共照明、通讯用电、电梯、重要插座为二级负荷；其余为三级负荷。(3)低压配电系统采用220/380树干式与放射式相结合的方式,对于单台容量较大的负荷或重要负荷采用放射式供电，对于照明及一般负荷采用树干式与放射式相结合的方式。(4)本工程建筑防雷等级为二级，建筑防雷等级满足直击雷、侧击雷及雷电波入侵，并设置总等电位联结。(5)本工程接地形式采用TN-S系统，本工程防雷接地、变压器中性点接地、电气设备保护接地、电梯机房、消防控制室、通讯机房、计算机房等接地共用统一接地极，接地电阻不大于1欧姆。1.2.3 空调通风系统(1)独立功能房间采用独立空调

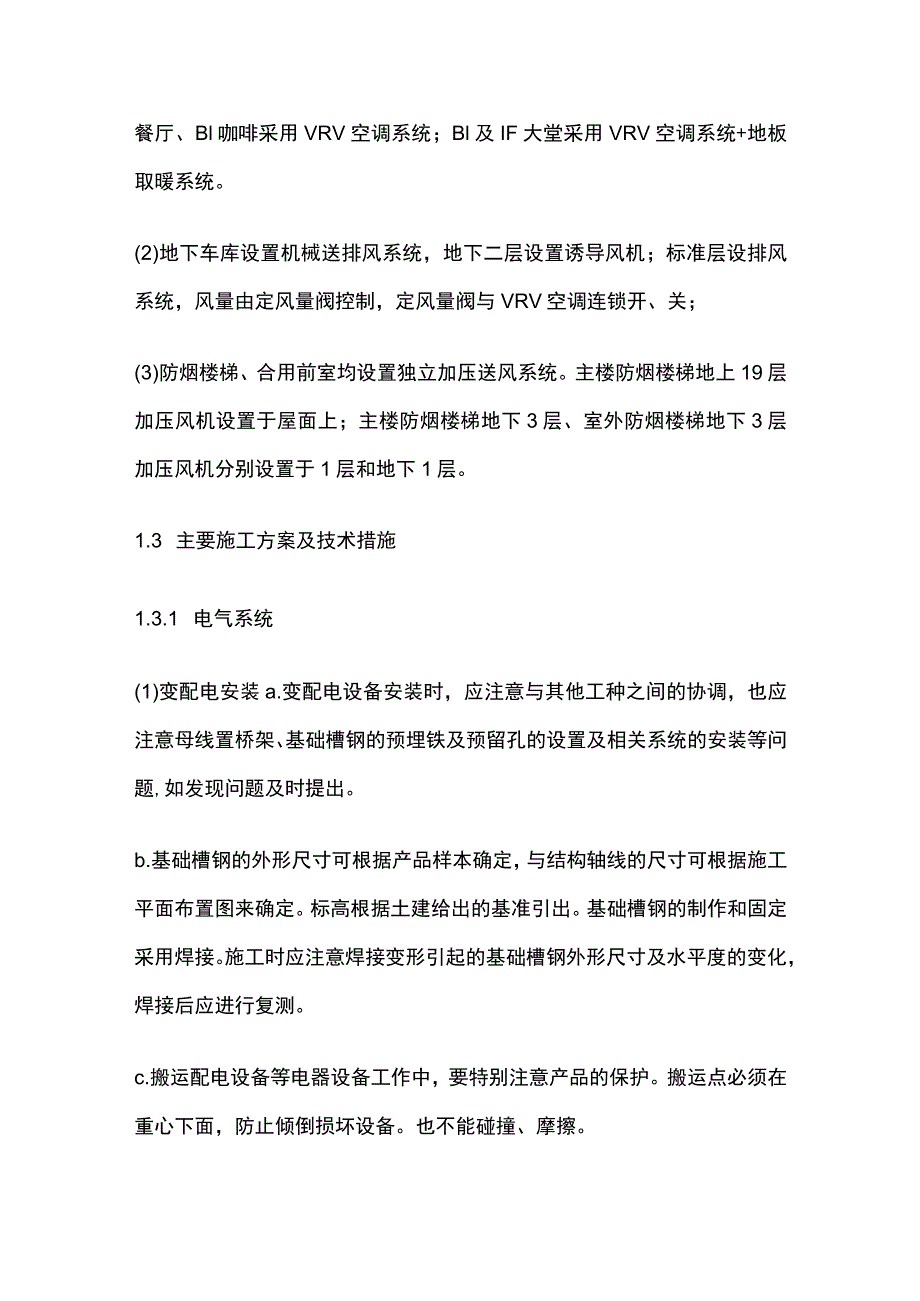

4、系统办公楼采用带热回收型VRV空调系统；餐厅、Bl咖啡采用VRV空调系统；Bl及IF大堂采用VRV空调系统+地板取暖系统。(2)地下车库设置机械送排风系统，地下二层设置诱导风机；标准层设排风系统，风量由定风量阀控制，定风量阀与VRV空调连锁开、关；(3)防烟楼梯、合用前室均设置独立加压送风系统。主楼防烟楼梯地上19层加压风机设置于屋面上；主楼防烟楼梯地下3层、室外防烟楼梯地下3层加压风机分别设置于1层和地下1层。1.3 主要施工方案及技术措施1.3.1 电气系统(1)变配电安装a.变配电设备安装时，应注意与其他工种之间的协调，也应注意母线置桥架、基础槽钢的预埋铁及预留孔的设置及相关系统的安装等
5、问题,如发现问题及时提出。b.基础槽钢的外形尺寸可根据产品样本确定，与结构轴线的尺寸可根据施工平面布置图来确定。标高根据土建给出的基准引出。基础槽钢的制作和固定采用焊接。施工时应注意焊接变形引起的基础槽钢外形尺寸及水平度的变化，焊接后应进行复测。c.搬运配电设备等电器设备工作中，要特别注意产品的保护。搬运点必须在重心下面，防止倾倒损坏设备。也不能碰撞、摩擦。d.配电设备安装必须符合设计要求。接地应可靠，离墙距离、带电部位安全距离必须符合规范要求，必须便于维修人员在安全位置操作和观察仪表。e.根据柜的平面布置，按先里后外的原则，安排柜进场，就位后用螺栓及时固定。安装后手车式柜的手车推拉应灵活、轻
6、便，无卡阻、碰撞现象。进入工作位置时，动静触头的间隙应符合产品要求。抽屉式柜的机械联锁或电气联锁装置应动作正确可靠，断路器分闸后，隔离触头才能分开，抽屉推拉应灵活轻便，无卡阻、碰撞现象。柜与基础槽钢应可靠接地。f.母线槽不能在地上拖拉，吊装时吊索规格根据起吊重量采用白棕绳或套上橡皮管的钢丝绳，安装好后应做好防潮、防尘措施。g.低压柜与母线槽、电缆搭头不得强行连接。以防损坏设备。h.电缆头应固定并挂好标志牌，柜的二次线排列应整齐，端号应清晰不褪色，并留有足够的余量。(2)低压配电柜安装a.配电柜的布置必须遵守施工图要求，并注意便于操作、监视、试验和接线工作的进行。b.配电室内除本室需用的管道以外
7、，不应有其它的管道通过，特别是在配电柜的正上方，如确实不能避免，需采取有效防范措施。c.配电柜本体及柜内设备与各构件间连接应牢固柜本体应有明显可靠的接地装置,装有电器的可开启的柜门应用软导线与接地的金属构架做可靠的连接。漆层应完整、无损伤，支架应刷涂前除锈二底漆、二面漆。安装于同一室内且经常监视的柜，其颜色应协调一致。d.制作配电柜底柜柜架的型钢必须调直找正后焊接成形，根据配电柜固定螺栓的间距钻出固定孔。接缝处电焊用角向砂轮机和型钢本体磨平。e.柜内配线应无接头，导线绝缘耐压应在500V以上。二次配线应有编号，字迹清晰不易褪色。所有配线压接头应不损伤线芯，多股软线压接前需搪锡。所有接线端子与电
8、器设备连接时，均应加装防松弹簧垫圈。f.配电柜二次回路如有晶体管、集成电路、电子元件时，该部位的检查不准使用兆欧表。g.在进行二次回路模拟试验时，接通临时的控制电源和操作电源前，应将柜内控制和操作回路熔断器上端相线拆掉，然后才能接上临时电源。(3)动力设备接线及试运转a.接线前，应对电机进行绝缘测试，拆除电机接线盒内连接片。用兆欧表测量各相绕组间以及对外壳的绝缘电阻。应符合额定电压为100OV以下，常温下绝缘电阻不应低于0.5M。，如不符合应进行干燥处理。b.导线与电动机接线柱连接应符合下列要求：截面2.5mm2以下的多股铜芯线必须制作成与接线柱螺栓直径相符的环形圈并经搪锡处理后或匹配的线端子
9、压接后与接线柱连接。截面大于2.5mm2的多股铜芯线应采用与导线规格相一致的压接型或锡焊型线端子过渡连接。C.仔细核对设计图纸与电机铭牌的接法。依次将A、B、C三相电源线和PE保护线接入电机的U、V、W接线柱和PE线专用接线柱。d.电机试运转应具备的条件：建筑工程结束，现场清扫整理完毕；现场照明、消防设施齐全、异地控制的电机试运转应配备通讯工具；电机和设备安装完毕。质检合格、灌浆养护期已到。e.与电机有关的动力柜、控制柜、线路安装完毕。质检合格，且具备受电条件。f.电机的保护、控制、测量，回路调试完毕，且经模拟动作正确无误。g.电机的绝缘电阻测试符合规范要求。h.有固定转向要求的电机或拖动有固
10、定转向要求机械的电机必须采用测定手段，使电机与电源相序一致。实际旋转方向应符合要求。i.动力柜受电，合上电机回路电源，启动电机，测量电源电压不应低于额定电压的90%;测量启动和空负荷运转时的三相电流应基本平衡。j.电机空负荷试运转时间为2hz并记录电机的空负荷电流值。(4)照明安装a.暗配管在立柱及水泥墙中的箱盒极易移位，造成大量的凿碎工作，也影响了土建的施工质量，根据我们的施工经验，采用钢筋定位固定的方法，能解决上述问题，不影响钢模板及土建的施工。b.楼板的暗配管在装饰过程中经常被冲击电钻打坏，使之成为废管，影响穿线，造成返工，影响工程的质量和进度，我们将采取暗配管敷设在紧贴面筋下面的方法。
11、c.导线的型号、规格严格遵照设计要求，必须选用合格分供方的产品。导线的色标严格按如下规定：电源线A相黄色，B相-绿色，C相-红色，N相-蓝(浅蓝)色，PE线：黄/绿色，开关线：除上述颜色外其它颜色。d.并头的质量直接影响使用的功能与安全，为此我们将采用阻燃型的尼龙压接帽并用专用工具压接，确保接头质量可靠。e.回路编号、照明负载的三相分配应符合设计要求。f.照明器具的安装一般都在装饰阶段，为此与装饰单位密切配合至关重要。g.照明器具安装结束，经过完整性检查后，可进行试照工作。h.试照工作应按回路进行，检查照明器具控制形式、控制的范围是否符合设计要求。i.插座的接线、相、零、PE线的位置应正确，均
12、用检查器一一校验。13.2室内给排水系统(1)管道在施工前，必须熟悉设计施工图、有关技术资料与施工验收规范的技术要求。编制施工预算、工程进度计划与施工方案，制定材料供应、机具配备与劳动力需求计划，确保工程顺利开工。(2)按设计施工图进行管道预埋和预留工作，必须按照设计坐标、标高位置进行，套管固定平直、牢固，同时做好套管的封堵保护，防止混凝土进入。(3)给排水管道施工时，先地下管道后地上管道，先垂直总(干)管安装，然后再进行水平总、支管安装。(4)排水系统管道施工时，先进行埋地管道的敷设，然后进行垂直立管的安装，最后安装支管、水平支管和排出管。立管安装必须执行下开上堵的施工原则，确保管道畅通。(
13、5)立管暗装时竖井内立管安装的卡件宜在管井口设置型钢，上下统一吊线安装卡件，立管安装后吊直找正，用卡件固定，支管的甩口应露明并加好临时丝堵。立管明装时每层从上至下统一吊线安装卡件，将预制好的立管分层排开，顺序安装，支管甩口加好临时丝堵，安装完毕后用线坠吊直找正，配合土建堵好楼板洞。(6)支管暗装时确定支管标高后划线定位，用开槽机剔出管槽，将预制好的管道敷设在糟内，找正找平后用墙锚固定，卫生器具的冷热水预留口要做到明处，加好丝堵。支管明装时将预制好的支管从立管甩口依次逐段进行安装，根据管道长度适当的加好临时固定卡，核定不同卫生器具的冷热水预留口高度、位置是否准确，找平找正后栽支管卡件，去掉临时固
14、定卡，上好丝堵。(7)为确保配管正确，须做好与土建、装潢施工单位的配合，及时掌握吊顶高度、水平基准线、墙身线及卫生器具的镶接尺寸，做好道毛坯管道的安装敷设，确保管道预留的坐标、标高符合验收规求。嵌墙暗装及预埋的给排水支管要固定牢固，在土建作业时做好出墙与出地坪的管口加堵保护工作。并根据土建、装饰的进度要求及时做好管道检验与试验。(8)管道的设备安装前必须清除管内和设备内污垢，氧化物等杂物，在下道工序施工前应及时封闭敞开管口，以免杂物灌入管内，直至整个系统的完工。(9)经过镀锌处理后的管道，在拼装时不允许对镀锌管施行焊接破坏镀锌锌层，以免影响质量。(10)水泵等设备的安装首先应以本体的中心线为基
15、准线，垫铁的设置,隔振器的安装要求符合工程设计和安装规范。(11)高层管道施工技术要点：高层建筑管道系统与其他管道系统相比,其突出难点是立管的纵向固定困难、管道上部与下部的压力差较大，一般按高度划分系统。 管井内垂直管道的配管前，应进行实地测量，避免累计误差造成各层标高超差。其安装原则是先排水，后给水，先管井内侧，后管井外侧。管道应合理地分段并进行纵向固定，必要处应设置膨胀节。 管道系统的试压和冲洗必须分层分系统进行,以免低层部分管道系统出现压力过高而产生破坏的现象。 管道系统试压前，应检查各系统的流程情况;系统试压时应有监理和建设单位代表在场并做好单体试验记录，试验成功后当场办理签证。1.3
16、.3通风系统(1)所使用板材、型钢材料应具有出厂合格证书或质量鉴定文件。镀锌薄钢板表面不得有裂纹、结疤水印等缺陷，应有镀锌层结晶花纹。(2)制作风管及配件的钢板厚度应符合施工验收规范规定。(3)为了保证风管及配件加工制作尺寸的正确性，在预制加工前要在施工现场进行实测、绘制加工草图，确保风管预制符合安装的尺寸要求。(4)镀锌钢板在制作过程中，应采取措施使镀锌层不受破坏；展开下料时，方法要正确，尺寸要准确，咬口拼接时咬口连接类型应符合规范规定，要根据板厚、咬口开线和加工方法不同，正确留出规定的咬口余量和法兰翻边余量；风管接缝应交错设置，矩形风管的纵向闭合缝应设在边角上，以增加强度。(5)要做好风管安装前的准备工作。通风、空调工程的主要工作集中在风管的安
