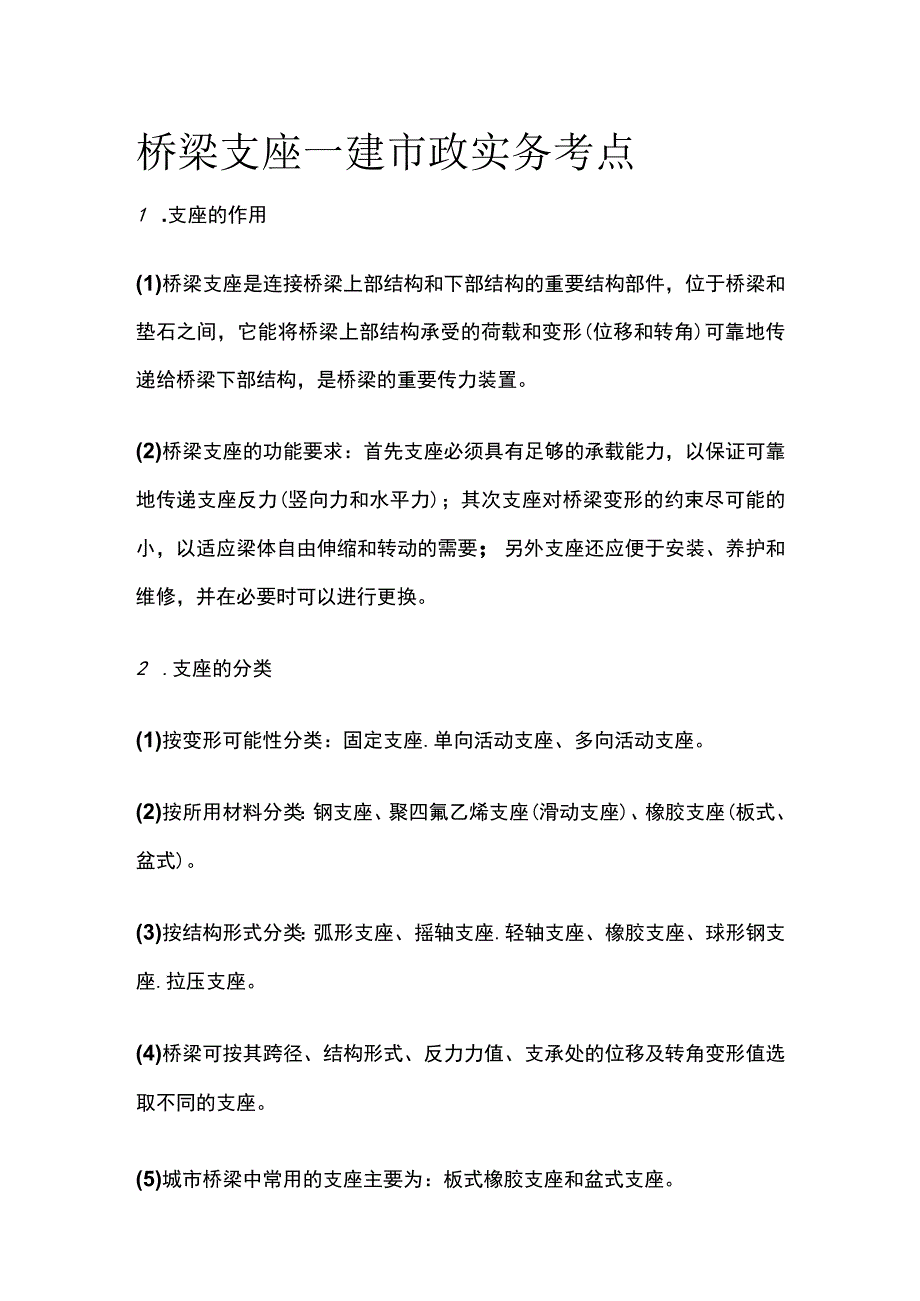

1、桥梁支座一建市政实务考点1 .支座的作用(1)桥梁支座是连接桥梁上部结构和下部结构的重要结构部件，位于桥梁和垫石之间，它能将桥梁上部结构承受的荷载和变形(位移和转角)可靠地传递给桥梁下部结构，是桥梁的重要传力装置。(2)桥梁支座的功能要求：首先支座必须具有足够的承载能力，以保证可靠地传递支座反力(竖向力和水平力)；其次支座对桥梁变形的约束尽可能的小，以适应梁体自由伸缩和转动的需要；另外支座还应便于安装、养护和维修，并在必要时可以进行更换。2 .支座的分类(1)按变形可能性分类：固定支座.单向活动支座、多向活动支座。(2)按所用材料分类：钢支座、聚四氟乙烯支座(滑动支座)、橡胶支座(板式、盆式)

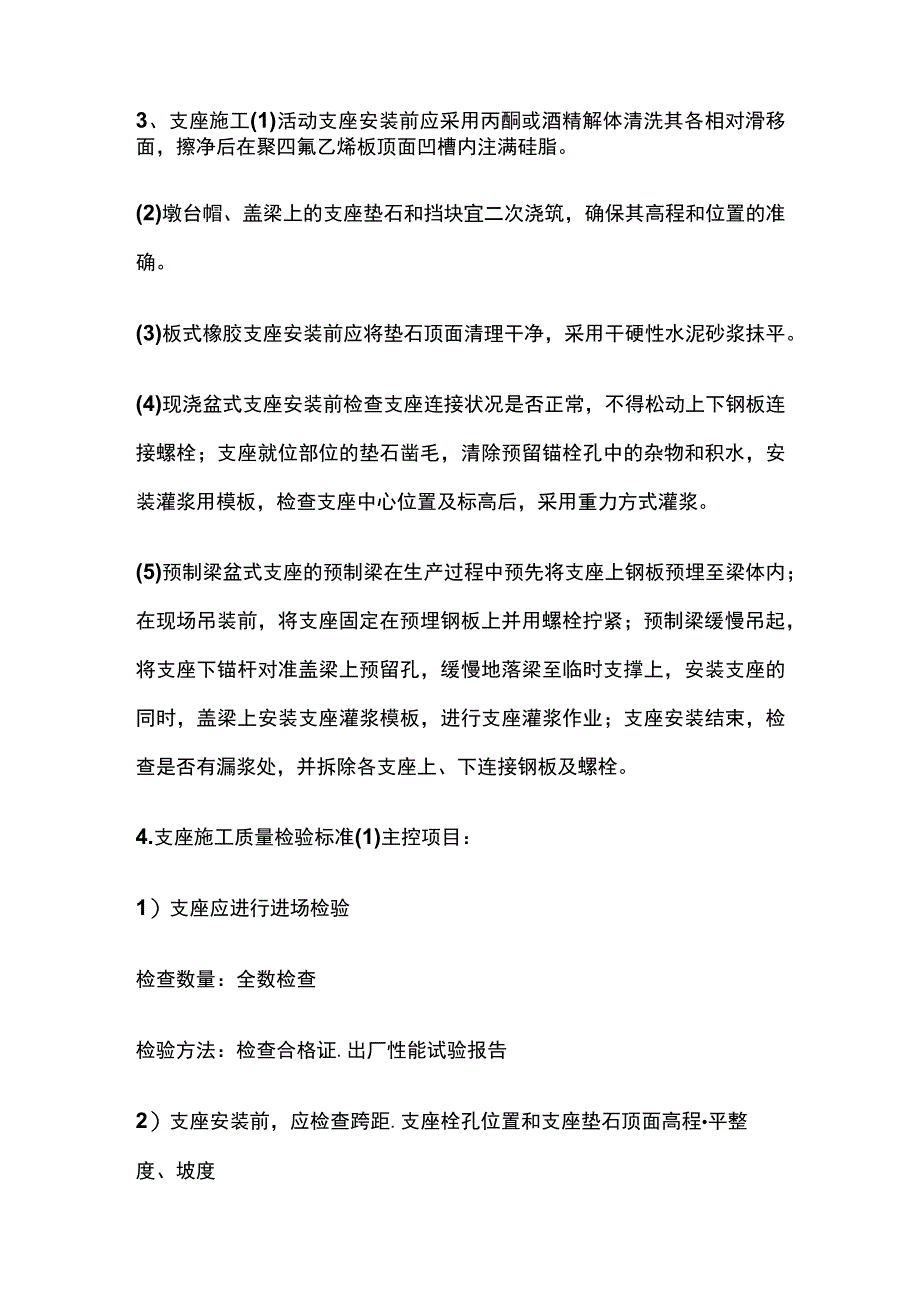

2、。(3)按结构形式分类：弧形支座、摇轴支座.轻轴支座、橡胶支座、球形钢支座.拉压支座。(4)桥梁可按其跨径、结构形式、反力力值、支承处的位移及转角变形值选取不同的支座。(5)城市桥梁中常用的支座主要为：板式橡胶支座和盆式支座。3、支座施工(1)活动支座安装前应采用丙酮或酒精解体清洗其各相对滑移面，擦净后在聚四氟乙烯板顶面凹槽内注满硅脂。(2)墩台帽、盖梁上的支座垫石和挡块宜二次浇筑，确保其高程和位置的准确。(3)板式橡胶支座安装前应将垫石顶面清理干净，采用干硬性水泥砂浆抹平。(4)现浇盆式支座安装前检查支座连接状况是否正常，不得松动上下钢板连接螺栓；支座就位部位的垫石凿毛，清除预留锚栓孔中的杂

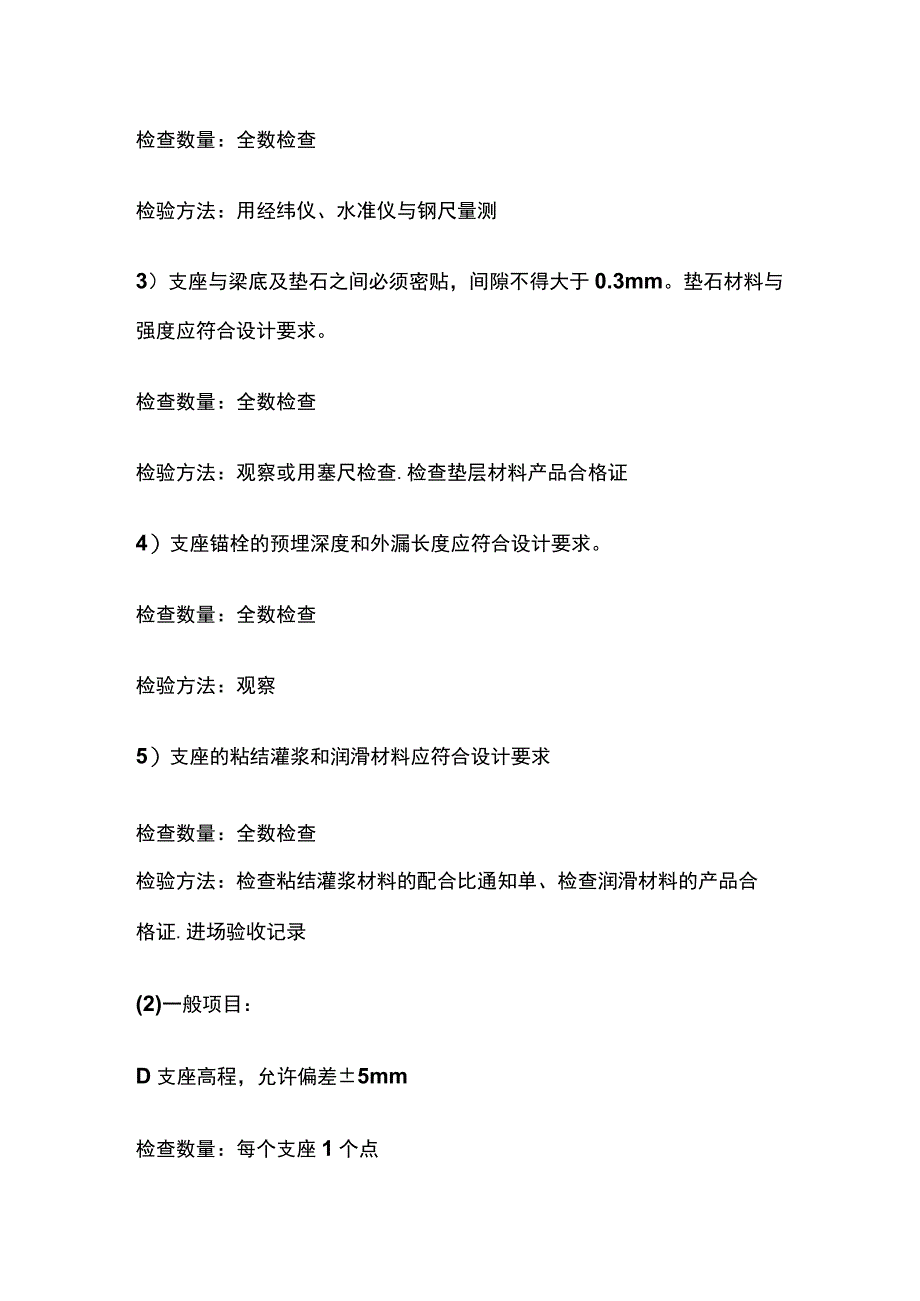

3、物和积水，安装灌浆用模板，检查支座中心位置及标高后，采用重力方式灌浆。(5)预制梁盆式支座的预制梁在生产过程中预先将支座上钢板预埋至梁体内；在现场吊装前，将支座固定在预埋钢板上并用螺栓拧紧；预制梁缓慢吊起，将支座下锚杆对准盖梁上预留孔，缓慢地落梁至临时支撑上，安装支座的同时，盖梁上安装支座灌浆模板，进行支座灌浆作业；支座安装结束，检查是否有漏浆处，并拆除各支座上、下连接钢板及螺栓。4.支座施工质量检验标准(1)主控项目：1）支座应进行进场检验检查数量：全数检查检验方法：检查合格证.出厂性能试验报告2）支座安装前，应检查跨距.支座栓孔位置和支座垫石顶面高程平整度、坡度检查数量：全数检查检验方法：用经纬仪、水准仪与钢尺量测3）支座与梁底及垫石之间必须密贴，间隙不得大于0.3mm。垫石材料与强度应符合设计要求。检查数量：全数检查检验方法：观察或用塞尺检查.检查垫层材料产品合格证4）支座锚栓的预埋深度和外漏长度应符合设计要求。检查数量：全数检查检验方法：观察5）支座的粘结灌浆和润滑材料应符合设计要求检查数量：全数检查检验方法：检查粘结灌浆材料的配合比通知单、检查润滑材料的产品合格证.进场验收记录(2)一般项目：D支座高程，允许偏差5mm检查数量：每个支座1个点检验方法：用水准仪测量2)支座偏位，允许偏差3mm检查数量：每个支座12点检验方法：用经纬仪测量、钢尺量
