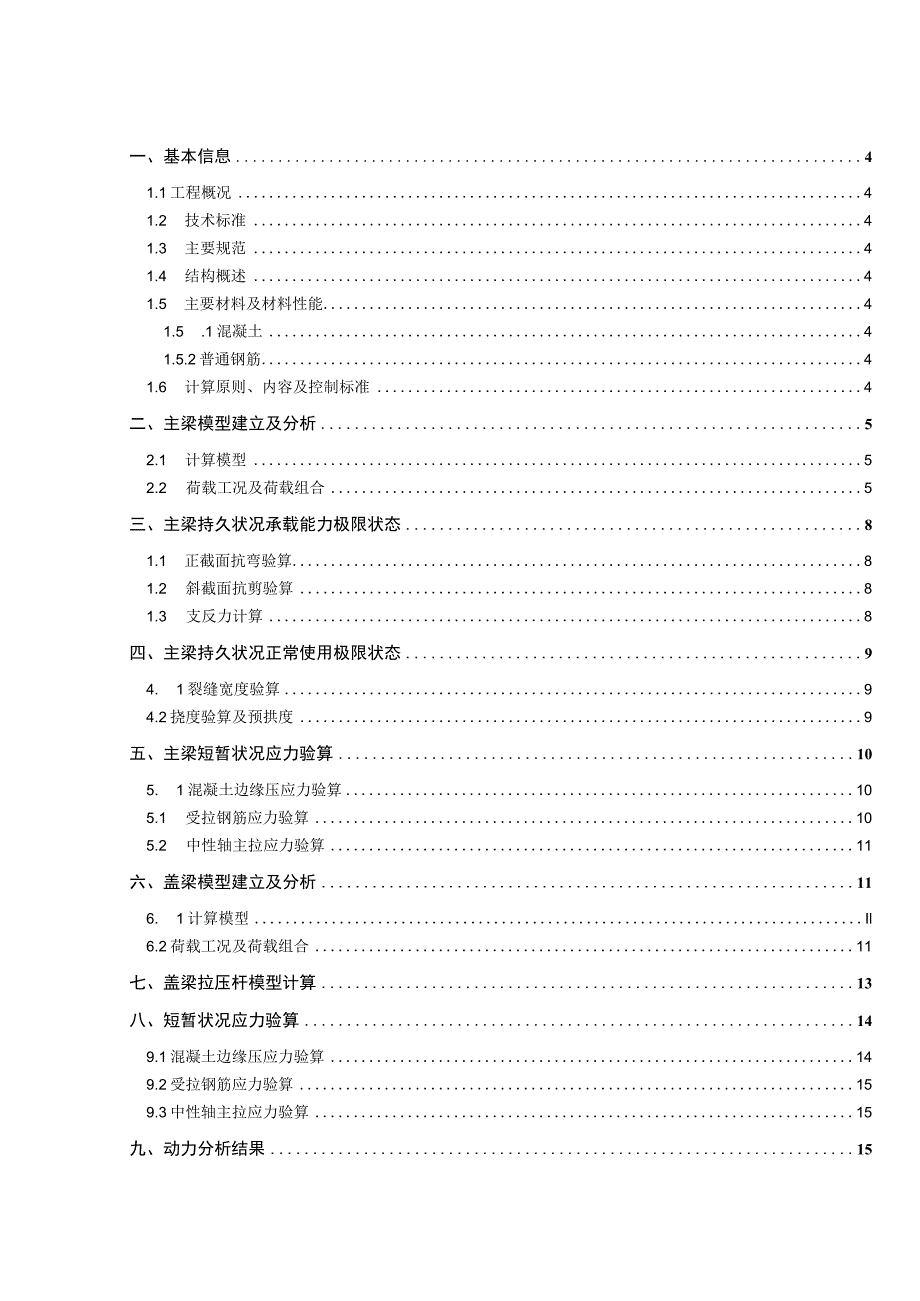

1、计算书一、基本信息41.1工程概况41.2 技术标准41.3 主要规范41.4 结构概述41.5 主要材料及材料性能41.5 .1混凝土41.5.2普通钢筋41.6 计算原则、内容及控制标准4二、主梁模型建立及分析52.1 计算模型52.2 荷载工况及荷载组合5三、主梁持久状况承载能力极限状态81.1 正截面抗弯验算81.2 斜截面抗剪验算81.3 支反力计算8四、主梁持久状况正常使用极限状态94. 1裂缝宽度验算94.2挠度验算及预拱度9五、主梁短暂状况应力验算105. 1混凝土边缘压应力验算105.1 受拉钢筋应力验算105.2 中性轴主拉应力验算11六、盖梁模型建立及分析116. 1计算

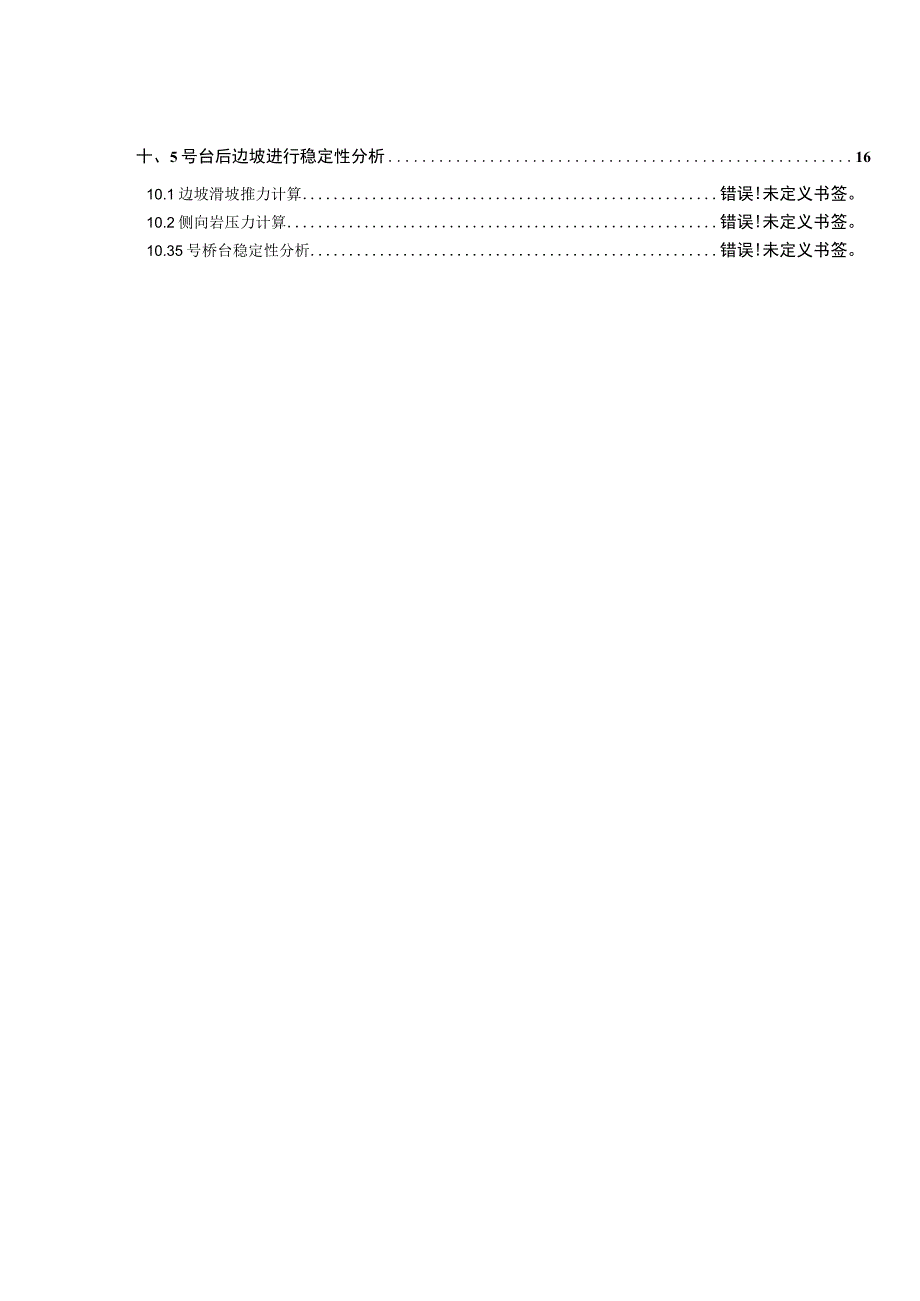

2、模型Il6.2荷载工况及荷载组合11七、盖梁拉压杆模型计算13八、短暂状况应力验算149.1混凝土边缘压应力验算149.2受拉钢筋应力验算159.3中性轴主拉应力验算15九、动力分析结果15十、5号台后边坡进行稳定性分析1610.1边坡滑坡推力计算错误!未定义书签。10.2侧向岩压力计算错误!未定义书签。10.35号桥台稳定性分析错误!未定义书签。一、基本信息1.1 工程概况本项目桥梁全长50.88m,桥梁跨径布置为510m,单跨简支，梁长9.96m。单跨计算跨径9.26m,桥梁标准宽度为3.5m,路幅组成为0.25m栏杆+3.0m车行道+0.25m栏杆。1.2 技术标准设计程序：midasC
3、ivil及midasCivilDesigner设计安全等级：一级桥梁重要性系数：1.11.3 主要规范公路工程技术标准(JTGBOl-2014)公路桥涵设计通用规范(JTGD60-2015),以下简称通规；公路钢筋混凝土及预应力混凝土桥涵设计规范(JTG3362-2018),以下简称桥规；公路桥涵地基与基础设计规范(JTG3363-2019)公路桥涵地基与基础设计规范(JTG3363-2019)城市桥梁设计规范(CJJlI_2011)1.4 结构概述本项目桥梁全长50.88m,桥梁跨径布置为5xlOm,单跨简支，梁长9.96m。单跨计算跨径9.26m,桥梁标准宽度为3.5m,路幅组成为0.25
4、m栏杆+3.0m车行道+0.25m栏杆。1.5 主要材料及材料性能1.5.1 混凝土表格1混凝土材料及材料性能表强度等级弹性模量(MPa)剪切模量(MPa)泊松比容重(kNm3)线膨胀系数fck(MPa)ftk(MPa)fed(MPa)ftd(MPa)C4032500.OOO13000.OOO0.20025.00OIe-00526.80O2.40018.40O1.6501. 5.2普通钢筋表格2普通钢筋材料及材料性能表普通钢筋弹性模量(MPa)容重(KNm3)fsk(MPa)fsd(MPa)FSd(MPa)HRB400200000.OOO76.980400.OOO330.OOO330.OOO1
5、.6计算原则、内容及控制标准计算书中将采用midasCivil及midasCivilDesigner对桥梁进行设计，并以公路桥涵设计通用规范(JTGD60-2015)和公路钢筋混凝土及预应力混凝土桥涵设计规范(JTG3362-2018）为标准，按普通钢筋混凝土结构进行验算。二、主梁模型建立及分析2.1计算模型图1模型视图1）节点数量：21个；2）单元数量：20个；3）边界条件数量：2个；4）施工阶段数量：3个，施工步骤如下：施工阶段1:主梁；30.0天；施工阶段2:二期；20.0天；施工阶段3:收缩徐变；3000.0天；2.2荷载工况及荷载组合1）自重自重系数：-1.042）整体升降温1:整体
6、升温，20.0；2:整体降温，-20.0eC;3）徐变收缩收缩龄期：3.0天；理论厚度自动计算：由程序自动计算各构件的理论厚度。公式为：h=aAcu;u=Lo+aL:一周长U的计算公式中LO为外轮廓周长，Li为内轮廓周长，a为要考虑轮廓周长的比例系数。4）可变荷载活载：人群荷载，参考城市桥梁设计规范；10. O.5桥梁人行道的设计人群荷载应符合下列规定：1 人行道板的人群柿领按5kPa或1.5kN的竖向集中力作用在一块构件上，分别计算，取其不利者。2 梁、桁架、拱及其他大跨结构的人群荷载(W)可采用下列公式计算，且W值在任何情况下不得小于2.4kPas当加载长度LV2Om时：W=4.5X2.豆
7、WP(10.0.5-1)当加载长度LR2Om时：W=(45-2X)()(10.0.5-2)式中：XV单位面积的人群荷载，(kPa)；1.加载长度，(m)；WP单边人行道宽度，m),在专用非机动车桥上为1/2桥宽,大于4m时仍按4m计。根据以上公式，计算得W=4.1625KNm;5)荷载组合表格3荷载工况序号工况名称描述1十亘荷载DL2徐变二次CS3收缩二次SS4整体升温T5整体降温Tl6升温梯度TPG7降温梯度TPGl8rqMCRL荷载组合列表：基本1:基本；1.200(DL)+1.OOO(CS)+1.OOO(SS);基本2:基本；1.200(DL)+l.OOO(CS)+1.OOO(SS)+1
8、.400(MCRL);基本3:基本；1.200(DL)+1.OOO(CS)+1.OOO(SS)+1.400(T)+1.400(TPG);基本4:基本；1.200(DL)+1.OOO(CS)+1.OOO(SS)+1.400(T)+1.400(TPG1);基本5:基本;1.200(DL)+1.OOO(CS)+1.OOO(SS)+1.400(T1)+1.400(TPG);基本6:基本;1.200(DL)+1.OOO(CS)+1.OOO(SS)+1.400(T1)+1.400(TPG1);基本7:基本；1.200(DL)+1.OOO(CS)+1.OOO(SS)+1.050(MCRL);基本8:基本；1
9、.200(DL)+1.OOO(CS)+1.OOO(SS)+1.050(T)+1.050(TPG);基本9:基本；1.200(DL)+1.OOO(CS)+1.OOO(SS)+1.050(T)+1.050(TPG1);基本10：基本；1.200(DL)+1.OOO(CS)+1.OOO(SS)+1.050(Tl)+1.050(TPG);基本11:基本；1.200(DL)+1.OOO(CS)+1.OOO(SS)+1.050(Tl)+1.050(TPG1);基本12:基本；1.200(DL)+LOOO(CS)+LOOO(SS)+1.050(MCRL)+1.050(T)+1.050(TPG);基本13:基
10、本;1.200(DL)+LOOO(CS)+1.000(SS)+1.050(MCRL)+LO5O(T)+1.O5O(TPG1);基本14:基本；1.200(DL)+1.OOO(CS)+1.OOO(SS)+1.050(MCRL)+1.050(T1)+1.050(TPG);基本15:基本；1.200(DL)+LOOO(CS)+LOOO(SS)+1.050(MCRL)+1.050(Tl)+1.O5O(TPG1);基本16:基本；LOOO(DL)+LOOO(CS)+LOOO(SS);基本17:基本；1.OOO(DL)+1.OOO(CS)+1.OOO(SS)+1.400(MCRL);基本18:基本；I.O
11、OO(DL)+1.OOO(CS)+1.OOO(SS)+1.400(T)+1.400(TPG);基本19:基本；1.OOO(DL)+1.OOO(CS)+1.OOO(SS)+1.400(T)+1.400(TPG1);基本20:基本；1.OOO(DL)+1.OOO(CS)+1.OOO(SS)+1.400(Tl)+1.400(TPG);基本21:基本；1.OOO(DL)+1.OOO(CS)+1.OOO(SS)+1.400(Tl)+1.400(TPG1);基本22:基本；1.OOO(DL)+1.OOO(CS)+1.OOO(SS)+1.050(MCRL);基本23:基本；1.OOO(DL)+1.OOO(C
12、S)+1.OOO(SS)+1.050(T)+1.050(TPG);基本24:基木；1.OOO(DL)+1.OOO(CS)+1.OOO(SS)+1.050(T)+1.050(TPG1);基本25:基本；1.OOO(DL)+1.OOO(CS)+1.OOO(SS)+1.050(Tl)+1.050(TPG);基本26:基本；1.OOO(DL)+1.OOO(CS)+1.OOO(SS)+1.050(T1)+1.050(TPG1);基本27:基本；LOOO(DL)+LOOO(CS)+LOOO(SS)+1.050(MCRL)+1.050(T)+1.050(TPG);基本28:基本；LOOO(DL)+LOOO(
13、CS)+LOOO(SS)+1.050(MCRL)+1.050(T)+1.O5O(TPG1);基本29:基本；LOOO(DL)+LOOO(CS)+LOOO(SS)+1.050(MCRL)+1.050(T1)+1.050(TPG);基本30:基本;1.000(DL)+LOOO(CS)+l.OOO(SS)+1.050(MCRL)+1.050(Tl)+1.050(TPG1);频遇1:频遇；1.OOO(DL)+1.OOO(CS)+1.OOO(SS)1.OOO(MCRL);频遇2:频遇；1.OOO(DL)+1.OOO(CS)+1.OOO(SS)+1.000(T)+0.800(TPG);频遇3:频遇；1.0
14、00(DL)+l.OOO(CS)+1.OOO(SS)+1.OOO(T)+O.8OO(TPG1);频遇4:频遇；1.OOO(DL)+1.OOO(CS)+1.OOO(SS)+1.000(T1)+0.800(TPG);频遇5:频遇；LOOO(DL)+.Ooo(CS)+LOOO(SS)+1.OOO(T1)+O.8OO(TPG1);频遇6:频遇；LOOO(DL)+LOOO(CS)+LOOO(SS)+1.000(MCRL)+1.000(T)+0.800(TPG);频遇7:频遇；1.000(DL)+LOOO(CS)+LOOO(SS)+1.OOO(MCRL)+1.000(T)+0.800(TPG1);频遇8:频遇；LOOO(DL)+LOOO(CS)+LOOO(SS)+1.000(MCRL)+1.000(Tl)+0.800(TPG);频遇9:频遇；LOOO(DL)+1.OOO(CS)+1.000(SS)+1.000(MCRL)+1.000(T1)+O.8OO(TPG1);准永久1:准永久；Looo(DL)+LOOO(CS)+1.000(SS)+0.400(MCRL);准永久2:准永久；1.OOO(DL)+1.OOO(CS)+1.OOO(SS)+1.000(T)+0.800(TPG);准永久3:准永久；1.OOO(DL)+1.OOO(CS)+1.OOO(SS)+1.000(
