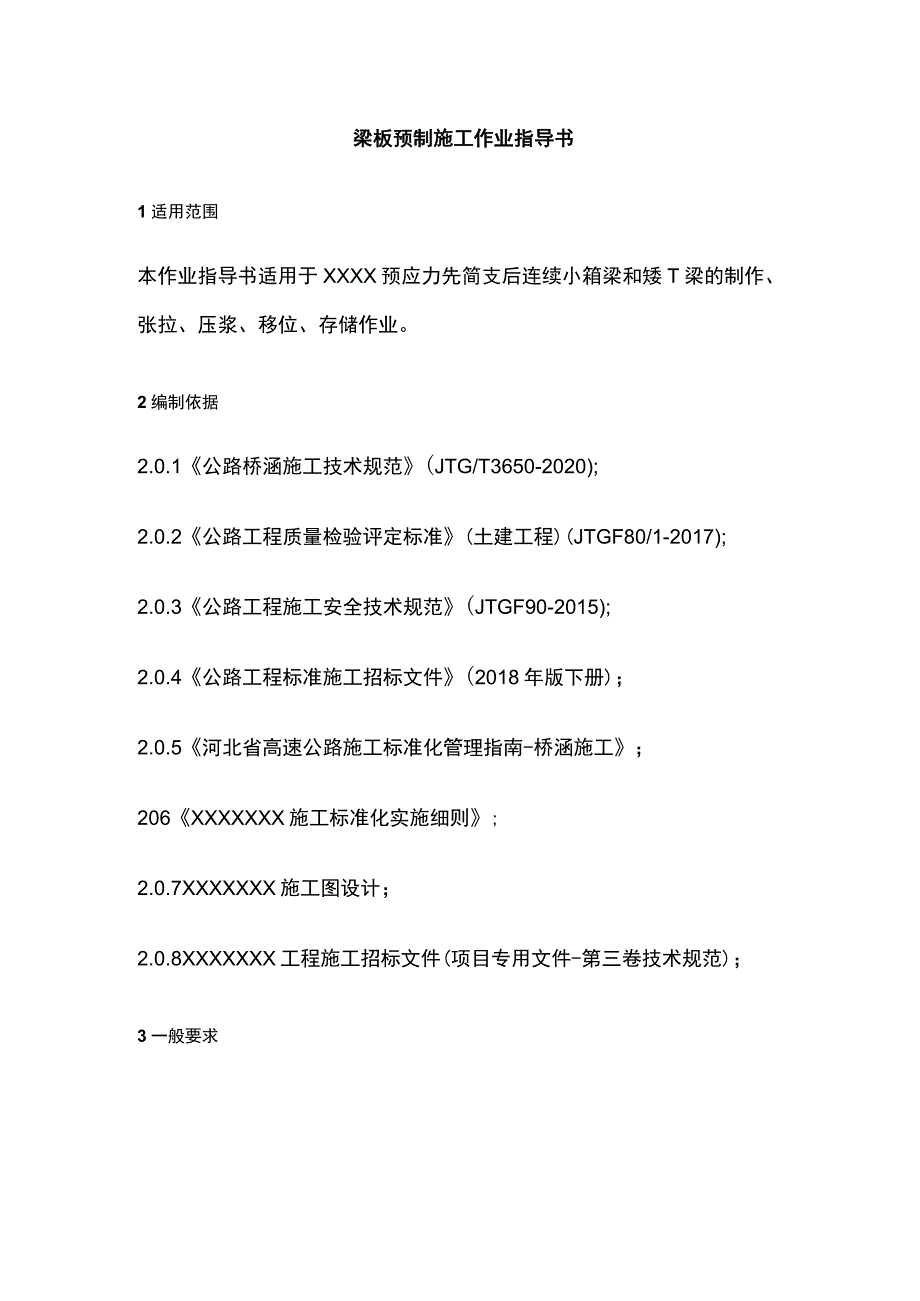

1、梁板预制施工作业指导书1适用范围本作业指导书适用于XXXX预应力先简支后连续小箱梁和矮T梁的制作、张拉、压浆、移位、存储作业。2编制依据2.0.1公路桥涵施工技术规范(JTG/T3650-2020);2.0.2公路工程质量检验评定标准(土建工程)(JTGF80/1-2017);2.0.3公路工程施工安全技术规范(JTGF90-2015);2.0.4公路工程标准施工招标文件(2018年版下册)；2.0.5河北省高速公路施工标准化管理指南-桥涵施工；206XXXXXXX施工标准化实施细则;2.0.7XXXXXXX施工图设计；2.0.8XXXXXXX工程施工招标文件(项目专用文件-第三卷技术规范)；

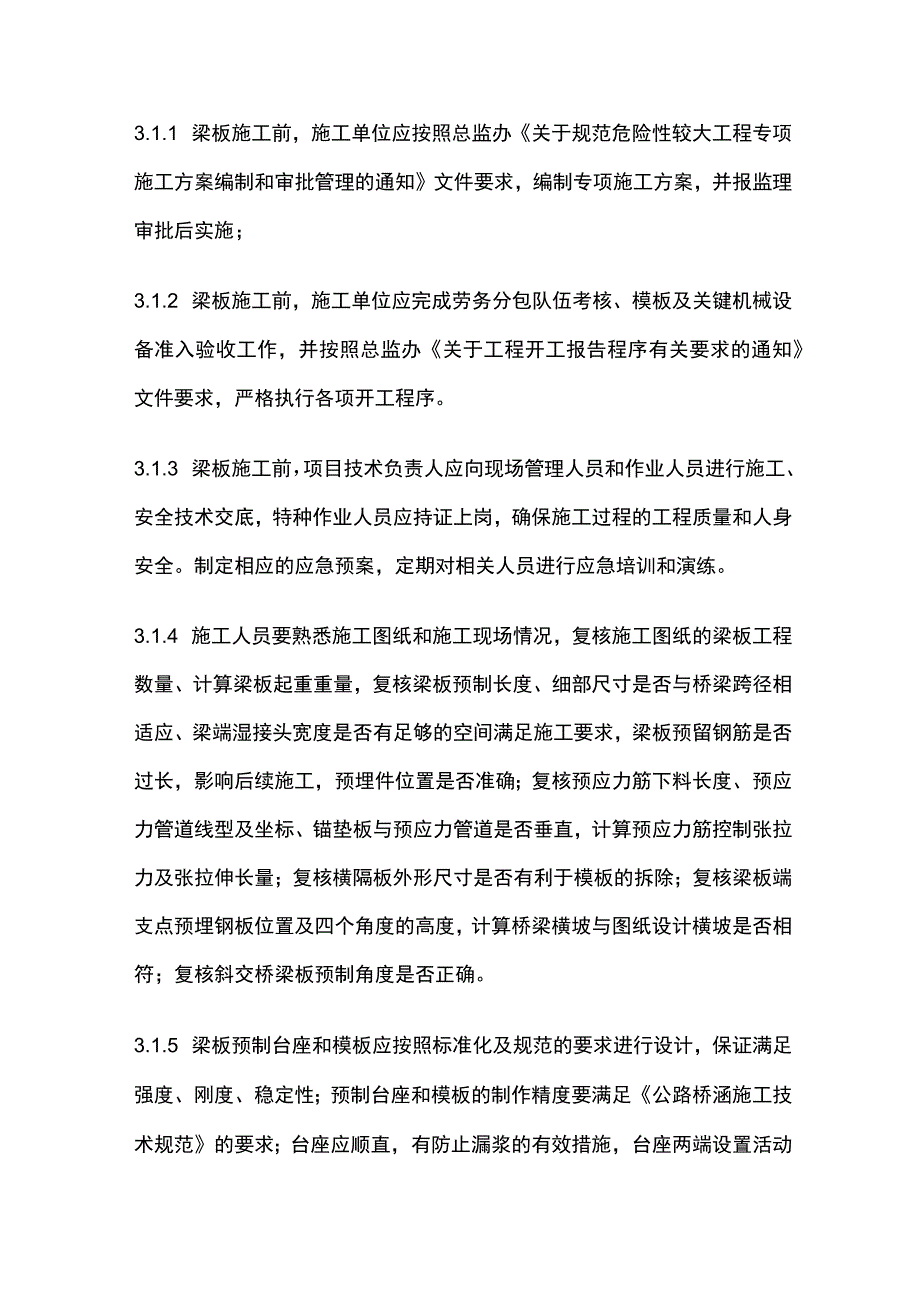

2、3一般要求3.1.1 梁板施工前，施工单位应按照总监办关于规范危险性较大工程专项施工方案编制和审批管理的通知文件要求，编制专项施工方案，并报监理审批后实施；3.1.2 梁板施工前，施工单位应完成劳务分包队伍考核、模板及关键机械设备准入验收工作，并按照总监办关于工程开工报告程序有关要求的通知文件要求，严格执行各项开工程序。3.1.3 梁板施工前，项目技术负责人应向现场管理人员和作业人员进行施工、安全技术交底，特种作业人员应持证上岗，确保施工过程的工程质量和人身安全。制定相应的应急预案，定期对相关人员进行应急培训和演练。3.1.4 施工人员要熟悉施工图纸和施工现场情况，复核施工图纸的梁板工程数量、
3、计算梁板起重重量，复核梁板预制长度、细部尺寸是否与桥梁跨径相适应、梁端湿接头宽度是否有足够的空间满足施工要求，梁板预留钢筋是否过长，影响后续施工，预埋件位置是否准确；复核预应力筋下料长度、预应力管道线型及坐标、锚垫板与预应力管道是否垂直，计算预应力筋控制张拉力及张拉伸长量；复核横隔板外形尺寸是否有利于模板的拆除；复核梁板端支点预埋钢板位置及四个角度的高度，计算桥梁横坡与图纸设计横坡是否相符；复核斜交桥梁板预制角度是否正确。3.1.5 梁板预制台座和模板应按照标准化及规范的要求进行设计，保证满足强度、刚度、稳定性；预制台座和模板的制作精度要满足公路桥涵施工技术规范的要求；台座应顺直，有防止漏浆的

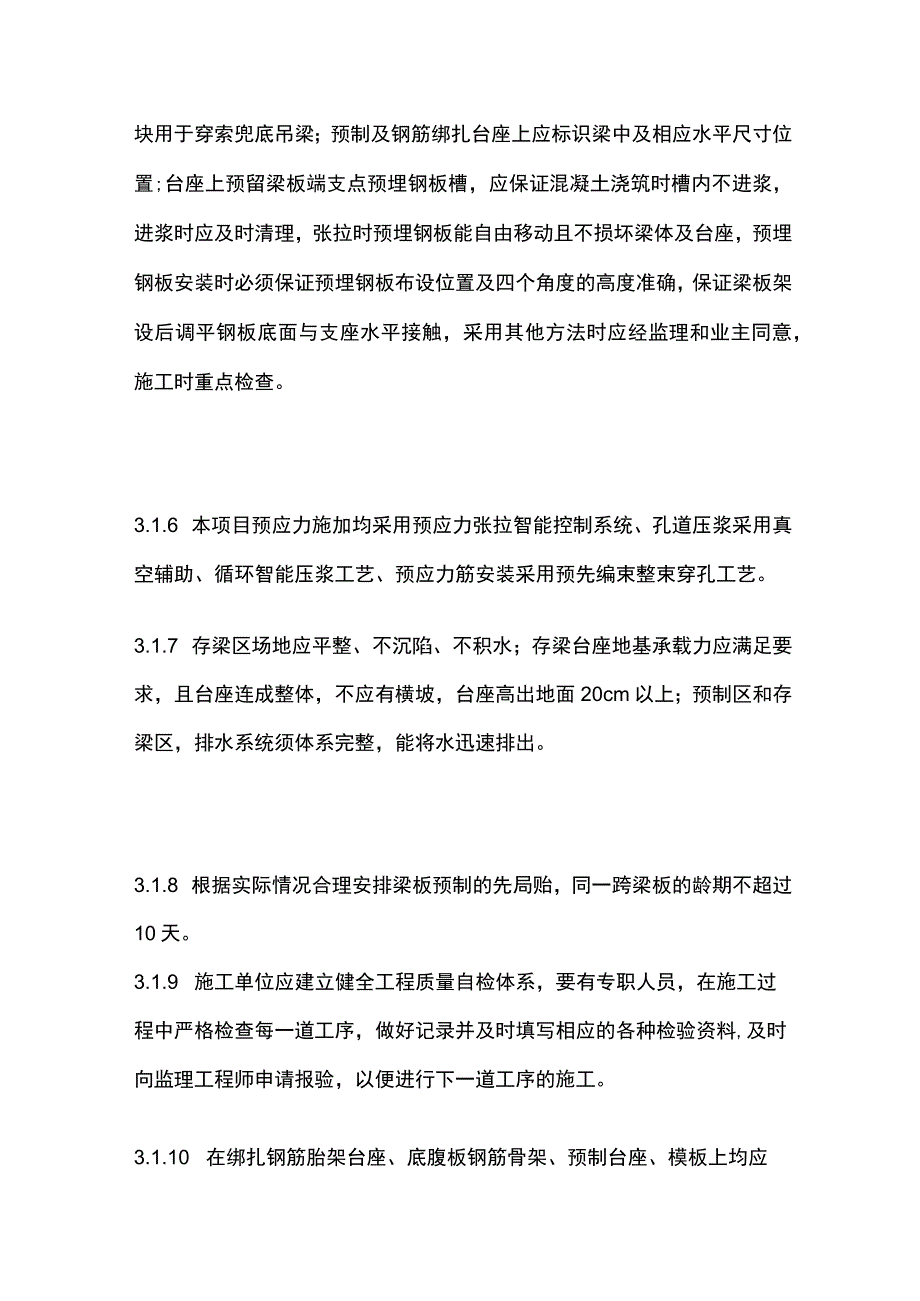

4、有效措施，台座两端设置活动块用于穿索兜底吊梁；预制及钢筋绑扎台座上应标识梁中及相应水平尺寸位置;台座上预留梁板端支点预埋钢板槽，应保证混凝土浇筑时槽内不进浆，进浆时应及时清理，张拉时预埋钢板能自由移动且不损坏梁体及台座，预埋钢板安装时必须保证预埋钢板布设位置及四个角度的高度准确，保证梁板架设后调平钢板底面与支座水平接触，采用其他方法时应经监理和业主同意，施工时重点检查。3.1.6 本项目预应力施加均采用预应力张拉智能控制系统、孔道压浆采用真空辅助、循环智能压浆工艺、预应力筋安装采用预先编束整束穿孔工艺。3.1.7 存梁区场地应平整、不沉陷、不积水；存梁台座地基承载力应满足要求，且台座连成整体，
5、不应有横坡，台座高出地面20cm以上；预制区和存梁区，排水系统须体系完整，能将水迅速排出。3.1.8 根据实际情况合理安排梁板预制的先局贻，同一跨梁板的龄期不超过10天。3.1.9 施工单位应建立健全工程质量自检体系，要有专职人员，在施工过程中严格检查每一道工序，做好记录并及时填写相应的各种检验资料,及时向监理工程师申请报验，以便进行下一道工序的施工。3.1.10 在绑扎钢筋胎架台座、底腹板钢筋骨架、预制台座、模板上均应标识梁板中心位置,并在制作安装过程中一一对应,在施工中重点检查。4施工工艺施工工艺以箱梁预制为主，矮T梁施工工艺参照箱梁施工工艺执行。4.1 箱梁施工工艺流程清理底模、施工放样
6、一侧模安装一侧模底、腹板钢筋骨架吊装就位一端模、内模安装加固T绑扎顶板钢筋一负弯矩管道及张拉槽模板安装一浇筑梁体混凝土一梁体养生一张拉、压浆一梁端封锚、安装堵头板一移梁。4.2 施工要点及注意事项4.2.1 钢筋加工及安装钢筋加工配料时，要准确计算钢筋下料长度，采用数控设备进行加工，钢筋成型后，应详细检查尺寸和形状，并注意有无裂纹。底、腹板钢筋及正弯矩波纹管安装用胎架绑扎成型，整体吊装就位。钢筋焊接接头焊缝应满足规范要求，采用双面焊缝，连接接头设置在内力较小处，并错开布置。腹板钢筋弯钩，沿梁长方面置于上面并交错布置。钢筋的交叉点用铁丝绑扎结实，必要时电焊焊牢。绑扎采取逐点改变绕死方向的8字形方
7、式交错扎结，铁丝丝头应朝内，不得进入混凝土保护层。钢筋的混凝土保护层应满足设计和规范要求，所用垫块应有足够的强度和密实性，并符合标准化和规范的要求。布设时呈梅花形均匀设置。底腹板钢筋骨架吊装就位后,内模入模前后，均要检查钢筋混凝土保护层厚度，杜绝钢筋贴近模板造成漏筋现象。绑扎顶板钢筋时，翼缘板钢筋、防撞护栏预埋钢筋应挂线施工。顶板钢筋安装作业时，施工人员需在模板和钢筋骨架上行走，根据需要合理设置架立钢筋，确保顶层钢筋不塌陷，杜绝钢筋贴近模板造成漏筋现象，同时，清除模板表面积油，避免施工人员脚下油渍污染钢筋。张拉锚垫板下钢筋较密,当钢筋互相干扰时,适当调整次要钢筋。普通钢筋与预应力管道重叠时，应
8、移动普通钢筋，不得改变管道坐标。负弯矩区钢束槽口处钢筋较密，应控制钢筋加工及安装精度，避免该处钢筋过高，混凝土浇筑后出现漏筋或鼓包等现象。非连续端伸缩缝预埋槽钢筋安装时应严格控制角度、高度、间距等，并重点检查。4.2.2 锚垫板及预应力管道安装预应力波纹管安装应坐标准确，固定可靠，不位移不上浮，线型平顺，连接严密、谨防漏浆。严格按照图纸提供的坐标在钢筋加工场加工定位钢筋，以保证定位钢筋尺寸准确,满足预应力管道坐标符合图纸和施工规范的要求,逐一检查调整定位钢筋的坐标，确保坐标准确；塑料波纹管的定位间距直线段不大于08m,曲线段适当加密，保证混凝土浇筑期间不产生位移；波纹管处焊接作业时应对波纹管采
9、取保护措施，避免灼伤波纹管，造成漏浆堵塞波纹管道。波纹管接头用直径相适的波纹管套管连接，套管直径及长度应符合规范要求，波纹管接头及波纹管与锚垫板连接处用胶带包封，防止漏浆，波纹管下料两端露出锚垫板至少10cm。定位后的波纹管应平顺，其端部的中心线与锚垫板相垂直，螺旋筋应与锚垫板贴紧。锚垫板固定螺栓必须使用3点固定,压浆孔密封、朝上，负弯矩锚垫板应水平设置，位置准确，不得出现倾斜现象。4.2.3 模板安装模板进场后，首先要进行拼装验收，对几何尺寸、表面平整度、接缝等进行全面检查，确保模板与梁板构件特征、施工条件和浇筑方法相适应，保证结构各部位形状尺寸和相互位置准确，板面平整光洁，接缝严密，线性流
10、畅，并考虑施工装拆难度。模板使用前后应打磨除锈，打磨光滑擦拭干净后涂刷脱模剂，脱模机涂抹必须均匀，无积油污染钢筋；外露面混凝土模板的脱模剂应采用同一品种，不得使用易粘在混凝土上或使用混凝土变色的油料。底模采用不小于7mm的钢板，尽量减少接缝，接缝处用原子灰填充打磨平整,不得使用腻子粉进行填充确保梁板底面平整光洁。模板与钢筋安装配合进行。模板安装要求与钢筋安装协调进行，妨碍绑扎钢筋的部分模板应待钢筋安装完毕后安装补全。模板安装接缝平顺，严密，无错台，模内长、宽、高尺寸符合设计图纸及施工规范要求，对拉螺杆齐全、紧拉，支撑稳固；隔板位置及预埋件位置准确，固定牢固；侧模与底膜之间夹减震橡胶条，对拉螺栓
11、压紧,并检查侧模高程、错台、接缝等；安装端模应保证锚固面与波纹管道保持垂直，角度及位置准确，与侧模、内模之间接缝严密，不漏浆；内模组装后检查其尺寸必须符合设计图纸及规范要求，在模块接缝处，用胶带密封，以防漏浆，内模顶部及底部适量开口，顶部及底部设活动盖板便于浇筑底板混凝土，在底板混凝土浇筑完成后，底部开口处盖紧反压，防止腹板混凝土回流到底板上，形成凸起，使箱室内部不平，增加箱梁自重；翼缘板边缘侧模（梳形板）安装应高度一致，线性平顺，并安装尺寸合适的钢板条或橡胶条防止漏浆；每次模板安装还应检查顶板端模板斜交角和方向是否正确，张拉槽模板是否妨碍负弯矩波纹管安装等。4.2.4 混凝土浇筑和振捣箱梁混
12、凝土施工在侧模、底腹板钢筋、预应力管道、内模、顶板钢筋安装、预埋件完毕后，通过自检和监理抽检合格后，方可浇筑梁板混凝土；同时，混凝土浇筑前，模板内的杂物及钢筋上的污物应及时清理，模板缝隙或孔洞堵塞及模板固定完毕，防止内模上浮的压杠已安装到位，波纹管内已穿外径稍小的塑料管，防止漏浆堵塞波纹管管道。严格控制混凝土配合比和塌落度,混凝土要有良好的和易性,不能满足施工要求的混凝土不得使用，应充分考虑运距和气温等条件塌落度的损失，并严禁过程中加水，确保混凝土强度和外观质量。.梁体混凝土浇筑应一次性浇筑完成，施工中不得中断，浇筑从一端开始到另一端，先自箱梁最前端，通过内模天窗浇筑一段底板混凝土，然后拉坡浇
13、筑腹板、顶板混凝土，浇筑腹板混凝土时每30Cm一层，依次分层分段斜向推。根据拌合能力、混凝土初凝时间、施工气温及施工能力等条件确定底板每一次浇筑长度，避免混凝土浇筑间隔时间较长拆模后界面颜色不一致,甚至严重时会出现错台、流浆、裂缝等现象，影响外观及内部质量。混凝土振捣采用直径30mmx50mm插入式振捣棒配合高频率低振幅附着式振捣器振捣，混凝土停止下沉、不出现气泡、表面呈现复浆为度；附着式振捣器沿波纹管纵向布设，安装间距一般为1.0-1.5mo在梁的两端钢筋较密，用直径30mm插入式振捣棒加强振捣，确保锚下混凝土密实，同时，顶板混凝土振捣特别注意负弯矩波纹管下的混凝土振捣，这个区域钢筋较密，波
14、纹管覆盖较大，不易振实；腹板宽度较小，在有预应力管道的地方，混凝土不易下落，用直径30mm插入式振捣棒配合附着式振捣器振捣密实，腹板浇筑完成后,附着式振捣器不得再使用。混凝土浇筑过程中,每间隔一段时间将波纹管内塑料管抽动一下，防止波纹管漏浆堵塞波纹管道，混凝土浇筑完毕初凝后再抽出。在浇筑过程中，应防止模板、钢筋、波纹管等松动、变形、破裂、移位和接缝漏浆，安排专人负责检查。浇筑完成收浆后，要进行第二次抹面收浆避免局部出现龟裂。浇筑过程中应留有足够的混凝土试件，至少二组采取与梁体同条件养生。热期施工，混凝土宜在气温较低的夜间进行搅拌；混凝土的入模温度宜控制在30。C以下。4.2.5 模板拆除和养生
15、1）混凝土浇筑、表面收浆完成，待混凝土初凝后，应及时养护。蒸汽养生应按照总监办下发的冬期施工作业指导书预制梁板蒸汽养生的要求执行，派专人负责，并做好养生记录。模板拆除时间按照河北省高速公路施工标准化管理指南-桥涵施工的要求执行，应保证其表面及棱角不致应拆模而受损，保证混凝土强度能支持其自重及其他叠加荷载，不出现塌陷、裂缝时方可拆除；拆除模板时不得采用猛烈敲打和强扭等方式进行，不能损坏梁身混凝土。模板拆除后,应检查梁体结构尺寸及内外质量;对拆除的模板后要及时清洗及修复。按照河北省高速公路施工标准化管理指南-桥涵施工的要求对梁板端头、顶板、翼缘板及隔板新旧混凝土连接部位进行机械凿毛，在移梁存放前完
16、成（顶板凿毛应尽量在移梁前完成）。4.2.6 施加预应力按照合同、设计图纸和施工规范要求选择智能张拉设备，并检验标定，千斤顶、压力表应配套使用，使用过程中按照施工规范要求进行校验。施工单位应编制钢绞线理论伸长量计算书报驻地办、总监办审批,根据不同批次的钢绞线力学性能试验报告，及时修订钢绞线理论伸长量计算书。钢绞线下料时，应根据锚具类型、孔道长度、千斤顶长度和张拉工作长度等因素确定下料长度;下料时应采用切断机或砂轮锯切断,严禁电弧切断，使力筋的抗拉强度降低。预应力筋安装采用预先编束整束穿孔工艺。编束时将钢绞线逐根理顺编号,防止缠绕，并每隔L5mm捆绑一次，使其绑扎牢固、顺直，将一端打齐套上穿束器，将穿束器的引线穿过孔道，然后向前推
