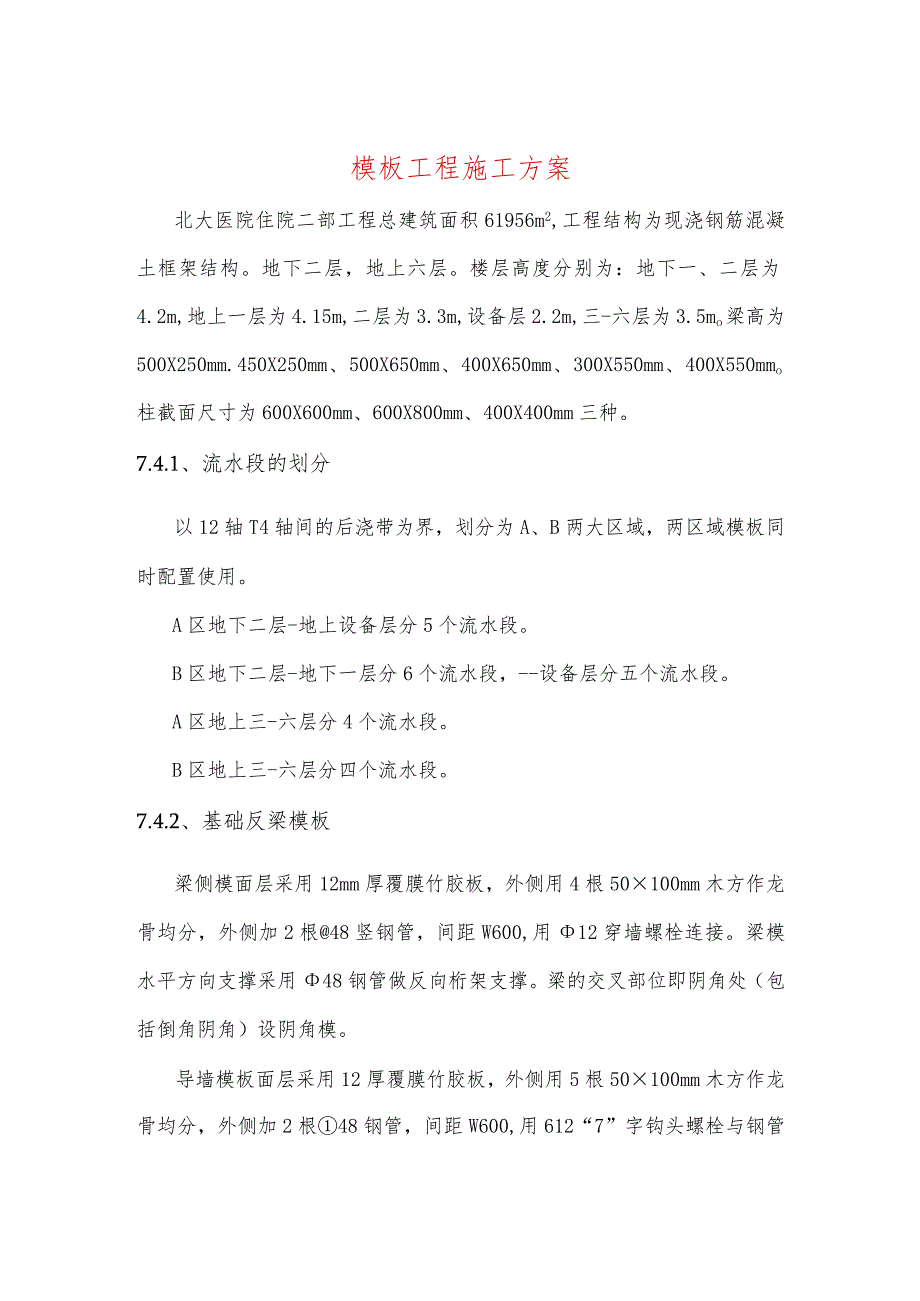

1、模板工程施工方案北大医院住院二部工程总建筑面积61956m2,工程结构为现浇钢筋混凝土框架结构。地下二层,地上六层。楼层高度分别为:地下一、二层为4.2m,地上一层为4.15m,二层为3.3m,设备层2.2m,三-六层为3.5mo梁高为500X250mm.450X250mm、500X650mm、400X650mm、300X550mm、400X550mmo柱截面尺寸为600X600mm、600X800mm、400X400mm三种。7.4.1、流水段的划分以12轴T4轴间的后浇带为界,划分为A、B两大区域,两区域模板同时配置使用。A区地下二层-地上设备层分5个流水段。B区地下二层-地下一层分6个流

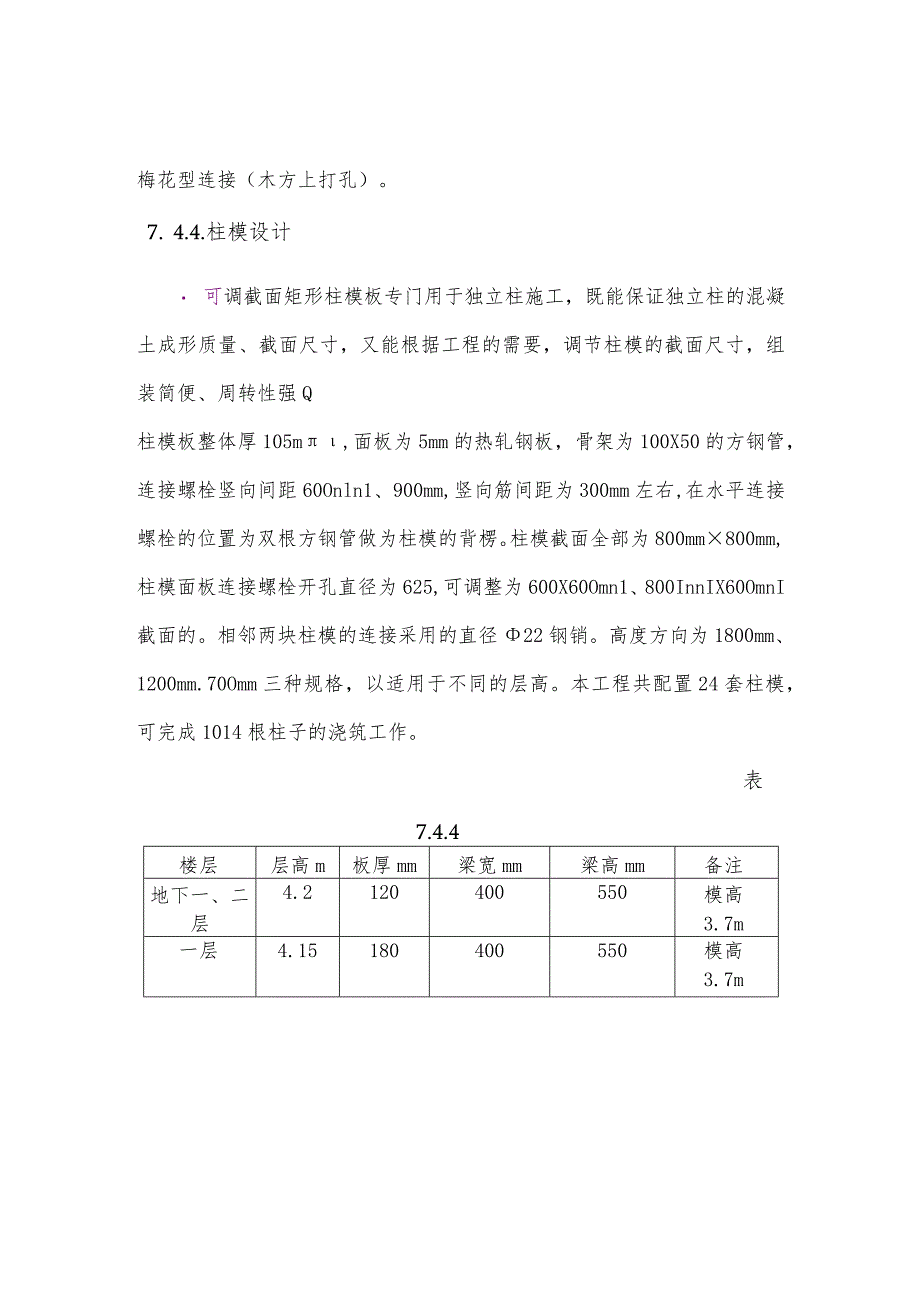

2、水段,-设备层分五个流水段。A区地上三-六层分4个流水段。B区地上三-六层分四个流水段。7.4.2、基础反梁模板梁侧模面层采用12mm厚覆膜竹胶板,外侧用4根50100mm木方作龙骨均分,外侧加2根48竖钢管,间距W600,用12穿墙螺栓连接。梁模水平方向支撑采用48钢管做反向桁架支撑。梁的交叉部位即阴角处(包括倒角阴角)设阴角模。导墙模板面层采用12厚覆膜竹胶板,外侧用5根50100mm木方作龙骨均分,外侧加2根48钢管,间距W600,用612“7”字钩头螺栓与钢管梅花型连接(木方上打孔)。7. 4.4.柱模设计 可调截面矩形柱模板专门用于独立柱施工,既能保证独立柱的混凝土成形质量、截面尺寸
3、,又能根据工程的需要,调节柱模的截面尺寸,组装简便、周转性强Q柱模板整体厚105m,面板为5mm的热轧钢板,骨架为100X50的方钢管,连接螺栓竖向间距60Onln1、900mm,竖向筋间距为300mm左右,在水平连接螺栓的位置为双根方钢管做为柱模的背楞。柱模截面全部为800mm800mm,柱模面板连接螺栓开孔直径为625,可调整为600X60Omn1、800InnIX60OmnI截面的。相邻两块柱模的连接采用的直径22钢销。高度方向为1800mm、1200mm.70Omm三种规格,以适用于不同的层高。本工程共配置24套柱模,可完成1014根柱子的浇筑工作。表7.4.4楼层层高m板厚mm梁宽m

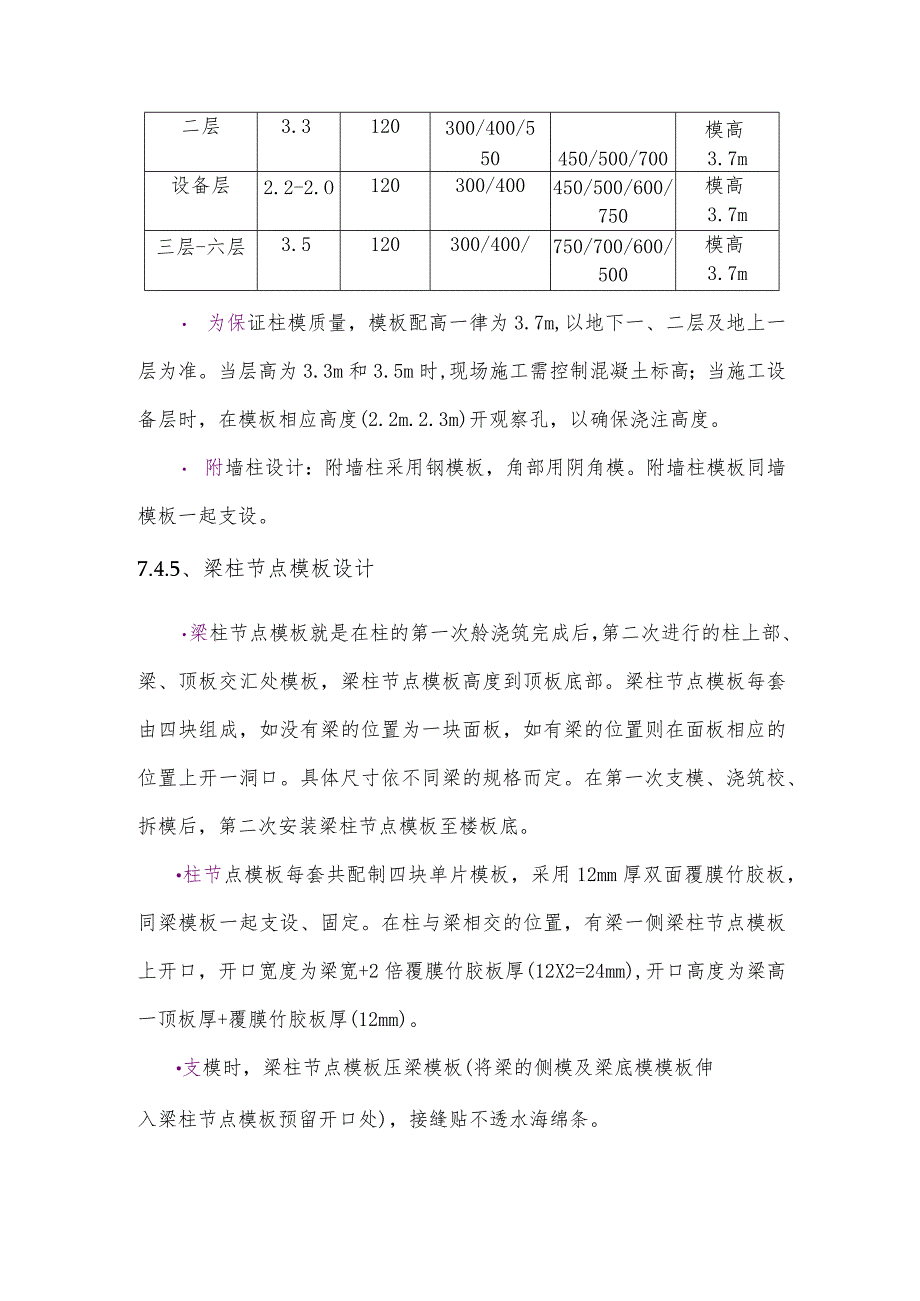

4、m梁高mm备注地下一、二层4.2120400550模高3.7m一层4.15180400550模高3.7m二层3.3120300/400/550450/500/700模高3.7m设备层2.2-2.O120300/400450/500/600/750模高3.7m三层-六层3.5120300/400/750/700/600/500模高3.7m 为保证柱模质量,模板配高一律为3.7m,以地下一、二层及地上一层为准。当层高为3.3m和3.5m时,现场施工需控制混凝土标高;当施工设备层时,在模板相应高度(2.2m.2.3m)开观察孔,以确保浇注高度。 附墙柱设计:附墙柱采用钢模板,角部用阴角模。附墙柱模板
5、同墙模板一起支设。7.4.5、梁柱节点模板设计梁柱节点模板就是在柱的第一次舲浇筑完成后,第二次进行的柱上部、梁、顶板交汇处模板,梁柱节点模板高度到顶板底部。梁柱节点模板每套由四块组成,如没有梁的位置为一块面板,如有梁的位置则在面板相应的位置上开一洞口。具体尺寸依不同梁的规格而定。在第一次支模、浇筑校、拆模后,第二次安装梁柱节点模板至楼板底。柱节点模板每套共配制四块单片模板,采用12mm厚双面覆膜竹胶板,同梁模板一起支设、固定。在柱与梁相交的位置,有梁一侧梁柱节点模板上开口,开口宽度为梁宽+2倍覆膜竹胶板厚(12X2=24mm),开口高度为梁高一顶板厚+覆膜竹胶板厚(12mm)。支模时,梁柱节点
6、模板压梁模板(将梁的侧模及梁底模模板伸入梁柱节点模板预留开口处),接缝贴不透水海绵条。顶板模板支撑采用早拆模板晚拆支撑的碗扣式脚手架体系。面板用12m厚覆膜竹胶板,次龙骨采用50X10Omm木方,间距300mm。支撑龙骨用100X100mm的木方,其间距不超过100OnIIn,木方表面刨平以保证与模板接合面平整。根据顶板区格净尺寸和所采购的竹胶板的规格,制作顶板模板,预留出晚拆模板的位置,模板按所使用的位置一一编号,根据规格编排流水。晚拆模板位置留设原则是使板的净跨距不超过2米。早晚拆模板面层板间贴不透水海绵条,以便于拆模;上部与混凝土接触面贴4cm-5Cnl宽胶带盖缝,以防漏浆。7.4.7、
7、梁模设计面板用12mm厚覆膜竹胶板,次龙骨采用50X10OnmI木方,沿梁纵向一般为三道。梁侧模板采用钢管加斜撑固定,梁高超过70OnmI中间加一道对拉螺栓(M12,穿PVC套管)。梁底模主龙骨支撑采用支撑龙骨用100XIoOmm的木方,其间距不超过IoOOnIm。梁模采用梁底模包侧模,板模上表面与梁侧模上口在板底标高水平拼健,上贴4-5Cnl宽胶带防止漏浆。梁底模不采用早拆方法,在混凝土达到设计及规范要求后方可拆除。7.4.8、梁及顶板模板支撑模板支撑选用碗扣式脚手架支撑系统。支撑间距根据房间尺寸为100OX100Omn1,从拆除时间上分为早拆支撑和晚拆支撑。早拆支撑立杆上设有可调顶托,下设
8、可调底座;晚拆支撑立杆上设有早拆头,下设可调支座。梁、顶板支模时,按规范及设计要求起拱。起拱的具体作法为:用碗扣脚手架,上部加可调支撑,以调整高度,木板作辅助,以满足起拱要求。后浇带跨模板不设早拆,后浇带下模板不拆除,等后浇带混凝土浇筑后再拆除,按下图方法留设。7. 4.9.墙模板 墙模板全部采用15mm厚双面覆膜多层板为面板的木模板。 地下外墙采用M22对拉螺栓加焊5mm厚80mm*80mm止水片,长度因墙厚不同而各异;地下内墙及地上墙体部分采用M22对拉螺栓加PVC套管。对拉螺栓水平间距为900mm。对拉螺栓距模板下口2/3墙高以下采用双螺帽。楼梯及后浇带模板详见附图7-4、7-5.7-6
9、o 现浇结构的模板及其支架拆除时的混凝土强度,当设计无特殊要求时,须符合下列规定: 侧模:混凝土强度达到1.2Mpa(现场以手指略用力压,柱表面无指痕)后,方可开始拆除。底模在混凝土强度符合下表规定后,方可拆除:表7.4.10结构类型结构跨度按设计的於强度标准值的百分率(%)板2502,8758100梁8758100悬臂构件2752100板:因设置晚拆支撑,早拆部分在混凝土强度达到设计标准值的50%后即可拆除,晚拆部分须待上层混凝土浇筑完毕后3天且符合上表规定方可拆除。 梁:梁底模可按上表要求拆除,按间距不大于2米设支撑,待上一层混凝土浇筑完毕3天后方可拆除。地下外墙混凝土浇筑3天后方可拆除模
10、板。7.4.11、 模板工程质量控制程序根据质量保证体系及职责划分,各部门须严格履行职责,互相配合并遵照如下程序进行(见下表)。学习图纸和技术资料检查脚手架、脚手板操作人员参加J不合格的处理(返工)J-T学习操作规程和施工规范书面交底中间抽查卜执行验评标准自检记录质量评定记录清理现场、文明施工施工记录按梁、柱各抽查10%,但均不应小于3件;板每30-50m2(各抽查一处,但不应少于3处)浇灌混凝土时留人看模和钢筋、砂工序交接检查注意保护棱角底部标高线、中心线、支模控制线等放线自检按强度报告确定拆模时间模板工程质量1.模板安装质量标准必须符合舲结构工程施工及验收规范(GB50204-92)及相关
11、规范要求。保证项目模板及其支架、支撑必须有足够的强度、刚度和稳定性。基本项目接缝宽度WL511三(用工程检测仪上的楔形塞尺检查)。模板表面必须清理干净,不得漏刷脱模剂(通过观察检查)。允许偏差项目表7.4.12序号项目允许偏差(mm)检验方法1轴线位移基础5尺量检查柱、墙、梁3尺量检查2标高2,-5水准仪3截面尺寸基础10尺量检查柱、墙、梁4,-5尺量检查4每层垂直度32m托线板5大模内部相邻两板表面高低差2直尺和楔形塞尺6表面平整度52m靠尺和楔形塞尺7预埋钢板(管、孔)中心线位移3拉线和尺量8预埋螺栓中心线位移2拉线和尺量外露长度+10,-0尺量9预留洞中心线位移10拉线和尺量截面内部尺寸
12、+10,-0尺量2.质量控制注意点浇筑碑前必须检查支撑是否可靠、扣件是否松动。浇筑碑时必须由模板支设班组设专人看模,随时检查支撑是否变形、松动,并组织及时恢复。於吊斗不得冲击顶模,造成模板几何尺寸不准。所有接缝处加粘不透水海绵条(包括柱墙根部、梁柱交接处等容易漏浆部位)。为保证外墙观感质量,外墙模紧贴模板上口贴Ioomm(宽)X5mm(厚)板带做企口用。7.4.13、成品保护上操作面前模板上的脱模剂不得有流坠,以防污染结构成品。为防止破坏模板成品工序必须做到:不得重物冲击已支好模板、支撑;不准在模板上任意拖拉钢筋;在支好顶板模上焊接钢筋(固定线盒)或要垫起,并在模板上加垫铁皮或其它阻燃材料;在支好顶板模上进行预埋管打弯走线时不得直接以模板为支点,须用木方作垫进行。为保证墙面质量,板面应随时清灰,及时涂刷新的隔离剂。拆下的模板,如发现板面不平或肋边损坏变形应及时修理。做好模板的日常保养工作和维修工作。说明:直线加速器室及模拟机房因有特殊要求或结构特殊(墙及顶板超厚)另外编制专项施工方案。
