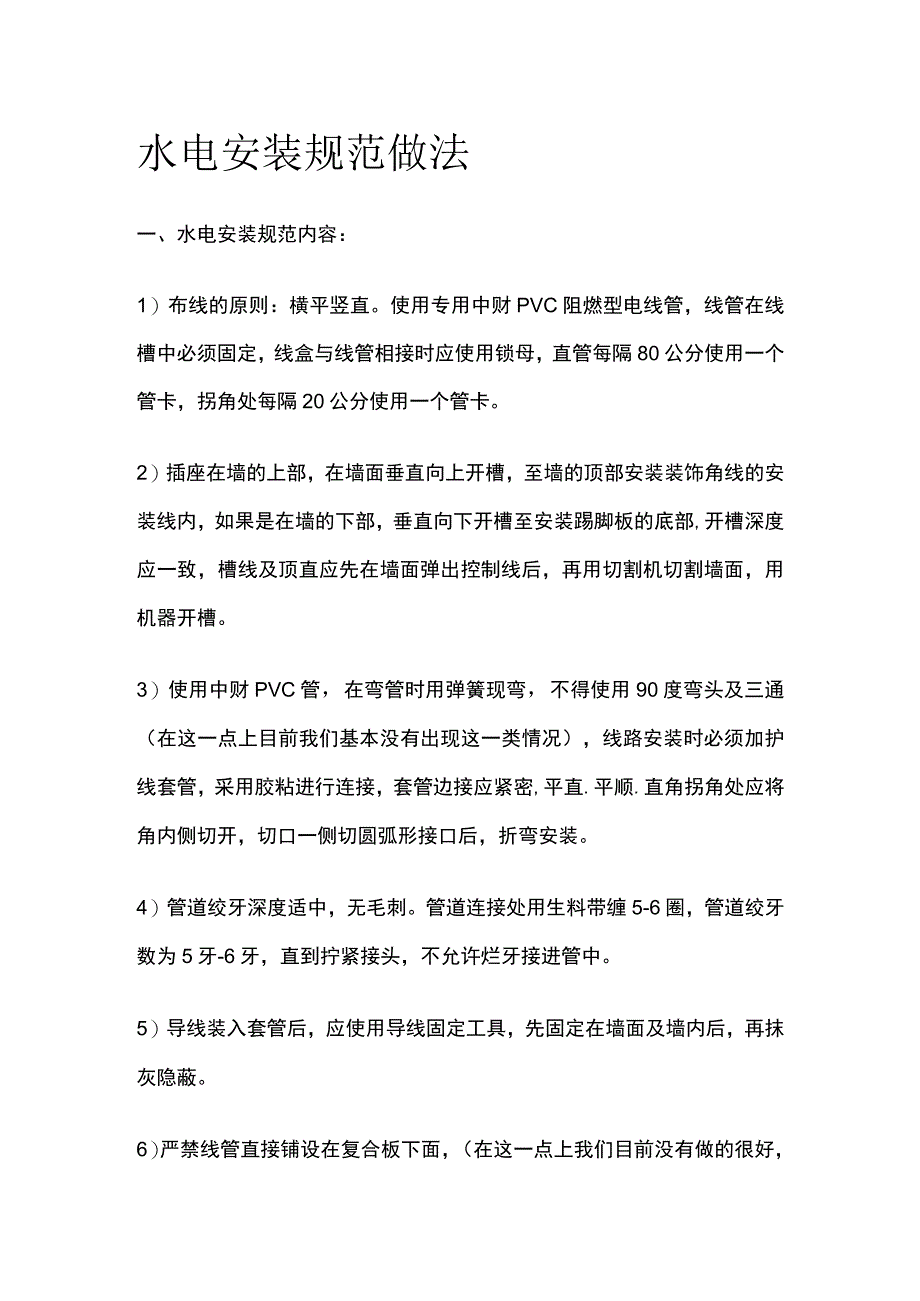

水电安装规范做法全套.docx_第1页
第1页 / 共6页

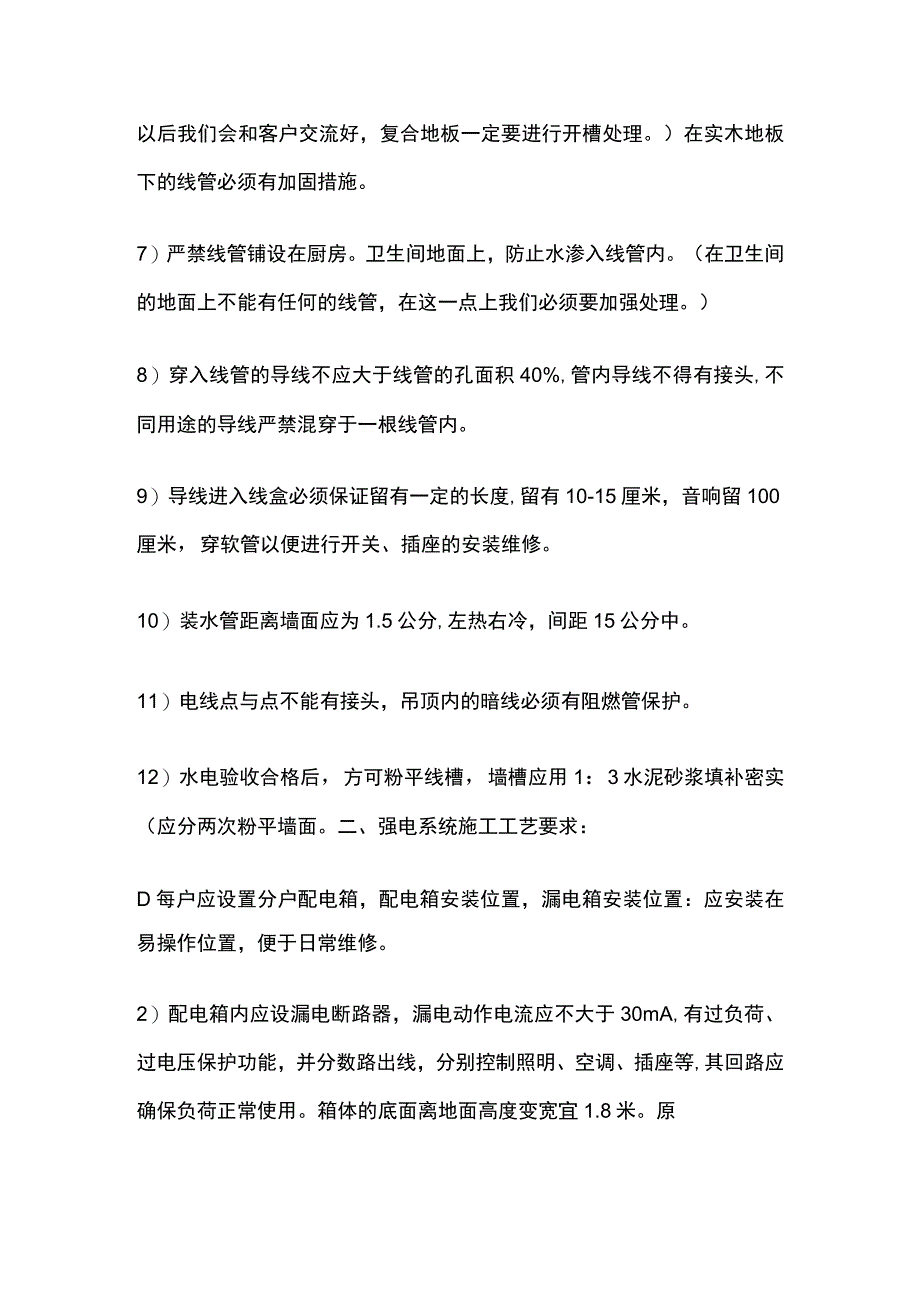

水电安装规范做法全套.docx_第2页
第2页 / 共6页

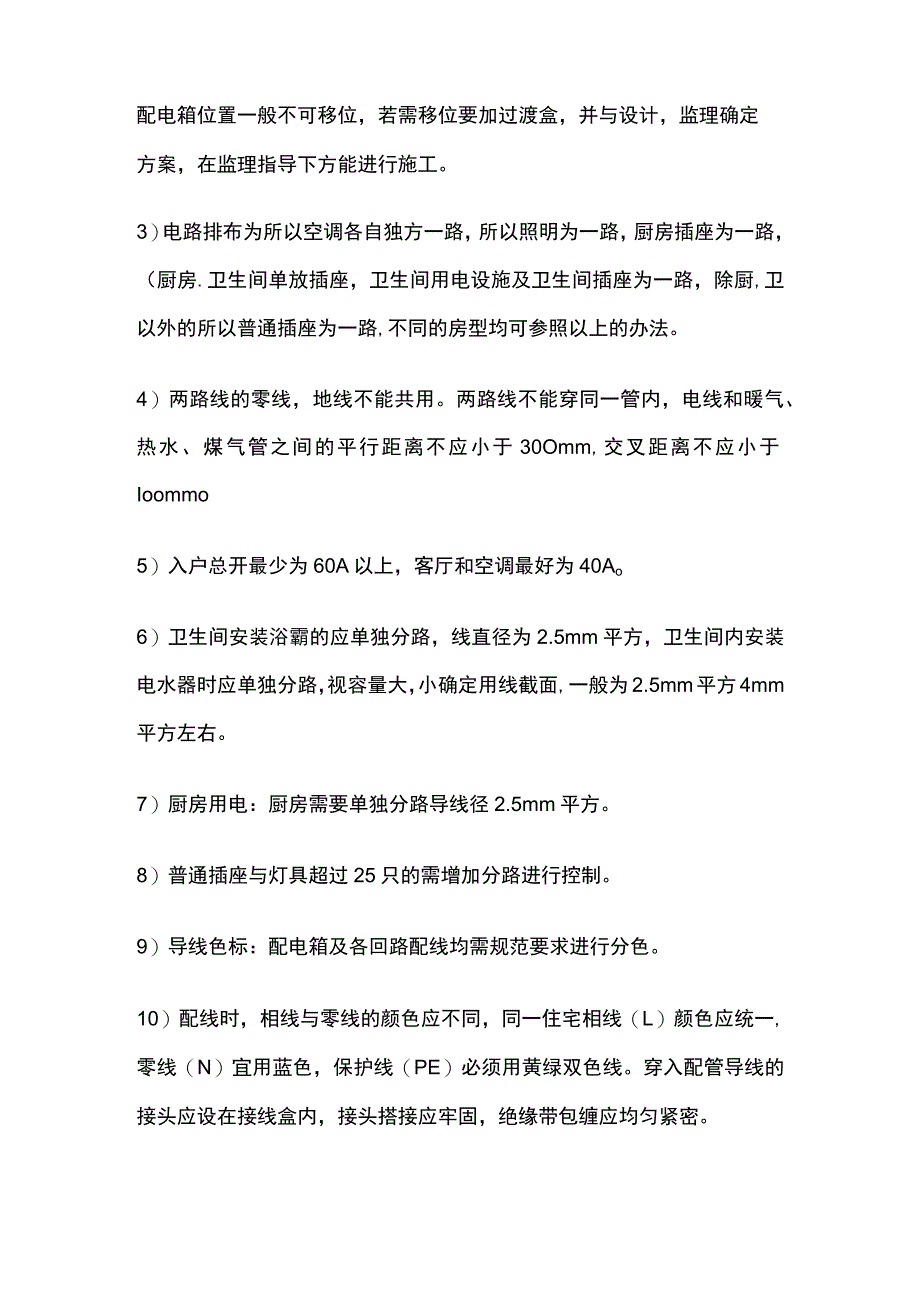

水电安装规范做法全套.docx_第3页
第3页 / 共6页
水电安装规范做法全套.docx_第4页
第4页 / 共6页
水电安装规范做法全套.docx_第5页
第5页 / 共6页
水电安装规范做法全套.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《水电安装规范做法全套.docx》由会员分享,可在线阅读,更多相关《水电安装规范做法全套.docx(6页珍藏版)》请在第壹文秘上搜索。

1、水电安装规范做法一、水电安装规范内容:1)布线的原则:横平竖直。使用专用中财PVC阻燃型电线管,线管在线槽中必须固定,线盒与线管相接时应使用锁母,直管每隔80公分使用一个管卡,拐角处每隔20公分使用一个管卡。2)插座在墙的上部,在墙面垂直向上开槽,至墙的顶部安装装饰角线的安装线内,如果是在墙的下部,垂直向下开槽至安装踢脚板的底部,开槽深度应一致,槽线及顶直应先在墙面弹出控制线后,再用切割机切割墙面,用机器开槽。3)使用中财PVC管,在弯管时用弹簧现弯,不得使用90度弯头及三通(在这一点上目前我们基本没有出现这一类情况),线路安装时必须加护线套管,采用胶粘进行连接,套管边接应紧密,平直.平顺.直

2、角拐角处应将角内侧切开,切口一侧切圆弧形接口后,折弯安装。4)管道绞牙深度适中,无毛刺。管道连接处用生料带缠5-6圈,管道绞牙数为5牙-6牙,直到拧紧接头,不允许烂牙接进管中。5)导线装入套管后,应使用导线固定工具,先固定在墙面及墙内后,再抹灰隐蔽。6)严禁线管直接铺设在复合板下面,(在这一点上我们目前没有做的很好,以后我们会和客户交流好,复合地板一定要进行开槽处理。)在实木地板下的线管必须有加固措施。7)严禁线管铺设在厨房。卫生间地面上,防止水渗入线管内。(在卫生间的地面上不能有任何的线管,在这一点上我们必须要加强处理。)8)穿入线管的导线不应大于线管的孔面积40%,管内导线不得有接头,不同

3、用途的导线严禁混穿于一根线管内。9)导线进入线盒必须保证留有一定的长度,留有10-15厘米,音响留100厘米,穿软管以便进行开关、插座的安装维修。10)装水管距离墙面应为1.5公分,左热右冷,间距15公分中。11)电线点与点不能有接头,吊顶内的暗线必须有阻燃管保护。12)水电验收合格后,方可粉平线槽,墙槽应用1:3水泥砂浆填补密实(应分两次粉平墙面。二、强电系统施工工艺要求:D每户应设置分户配电箱,配电箱安装位置,漏电箱安装位置:应安装在易操作位置,便于日常维修。2)配电箱内应设漏电断路器,漏电动作电流应不大于30mA,有过负荷、过电压保护功能,并分数路出线,分别控制照明、空调、插座等,其回路

4、应确保负荷正常使用。箱体的底面离地面高度变宽宜1.8米。原配电箱位置一般不可移位,若需移位要加过渡盒,并与设计,监理确定方案,在监理指导下方能进行施工。3)电路排布为所以空调各自独方一路,所以照明为一路,厨房插座为一路,(厨房.卫生间单放插座,卫生间用电设施及卫生间插座为一路,除厨,卫以外的所以普通插座为一路,不同的房型均可参照以上的办法。4)两路线的零线,地线不能共用。两路线不能穿同一管内,电线和暖气、热水、煤气管之间的平行距离不应小于30Omm,交叉距离不应小于Ioommo5)入户总开最少为60A以上,客厅和空调最好为40Ao6)卫生间安装浴霸的应单独分路,线直径为2.5mm平方,卫生间内

5、安装电水器时应单独分路,视容量大,小确定用线截面,一般为2.5mm平方4mm平方左右。7)厨房用电:厨房需要单独分路导线径2.5mm平方。8)普通插座与灯具超过25只的需增加分路进行控制。9)导线色标:配电箱及各回路配线均需规范要求进行分色。10)配线时,相线与零线的颜色应不同,同一住宅相线(L)颜色应统一,零线(N)宜用蓝色,保护线(PE)必须用黄绿双色线。穿入配管导线的接头应设在接线盒内,接头搭接应牢固,绝缘带包缠应均匀紧密。11)文明施工,规范施工,加速施工,给整个工程开个好头。三、弱电系统施工的技术施工要求:1)电话必须使用专用电话线穿线管敷设,不能与其它线混穿一管。2) TV有线电视

6、线必须采用符合要求的同轴电缆线(宽频7.511),并严禁对接,有线网络线的弯曲半径或=8D(R为64MM)。3) TV有线电视线严禁与网络线混穿一管。4)强弱电严禁在同一根管内铺设,不得接入同一个接线盒。5)四终端以下的安装,应采用分频器(分配器)。分配必须安装在120型的大方线盒内(TV盒)减少电平信号的损失,同时又便于维修。6)进行通电实验,检查所有电器元件的工作状态功能是否正常。7)留足音响线出口的长度方便以后移位(应留足1米距离),并保护。8)完毕后有电工绘制电路图(电器排列平面图,系统图)。9)电工必须配有持证上岗,配备规范电工工具。10)电工工作时必须穿绝缘鞋,必须两人以上操作,严

7、禁穿短裤进行工作,文明施工。四、灯具的安装工艺要求:D灯具的安装最基本的要求就是牢固。2)室内安装壁灯、床头灯、台灯、落地灯、镜前灯等灯具时,高度低于2.4m及以下的灯具的金属外壳均应接地可靠,以保证使用安全。3)卫生间及厨房装矮脚灯头时,宜采用徭螺口灯头接线,相线(开关线)应接在中心触点端子上,零线接在螺纹端子上。4)台灯等带开关的灯头,为了安全,开关手柄不应有裸露的金属部分。5)装饰吊平顶安装各类灯具时,应按照灯具的安装说明的要求进行安装灯具重量大于3kg应采用预埋吊钩或从屋顶用膨胀螺栓直接固定支吊架安(能用吊平顶吊木龙骨支架安装灯具)。不得挂在相邻的水管、电管上,必须独立吊挂。从灯头箱盒

8、引出的导线应用软管保护至灯位,防止导线裸露在平顶内。6)轻型灯具,可吊挂在原有或有附加大、中龙骨上,但必须做加固处理。严禁吊挂在空调风管、水管和电管上。7)成排灯具必须横平竖直,允许偏差不大于3mm.8)在吊平顶内与灯具连接的导线,必须有软管保护,不得裸线。成品保护D安装开关、插座时不得碰坏墙面,要保持墙面的清洁。2)开关、插座安装完毕后,不得再次进行喷浆,以保持面板的清洁。3)其它工种在施工时,不要碰坏和碰歪开关、插座。五、开关,插座安装工艺要求:D根据设计和客户方案要求确定开关、插座、灯具的相关位置。2)插座、开关安装牢固,四周无缝隙;面向电源插座的相线和零线的位置右相左零,有接地孔的插座,其他线插应为上方位置接地应可靠。3)插座离地面应不低于200mmo同一室内安装的插座应采用防触电保护措施的插座;成排安装的插座高低不应大于2mm。4)照明灯开关距地面高度宜为1.3m,开关、插座距门口为150-200mm,开关不宜装在门后。5)出水口大案下方不要有插座和开关,左右距离有20mm。6)开关位置应与灯头位相对应,同一室内开关方向应一致。7)暗盒要平整,不能超出墙平面,安装在木质材料上的开关、插座的接线盒要接至面板底。线管要低于墙平面,与暗盒连接用暗盒螺母,开关、插座分别要在同一水平上。
