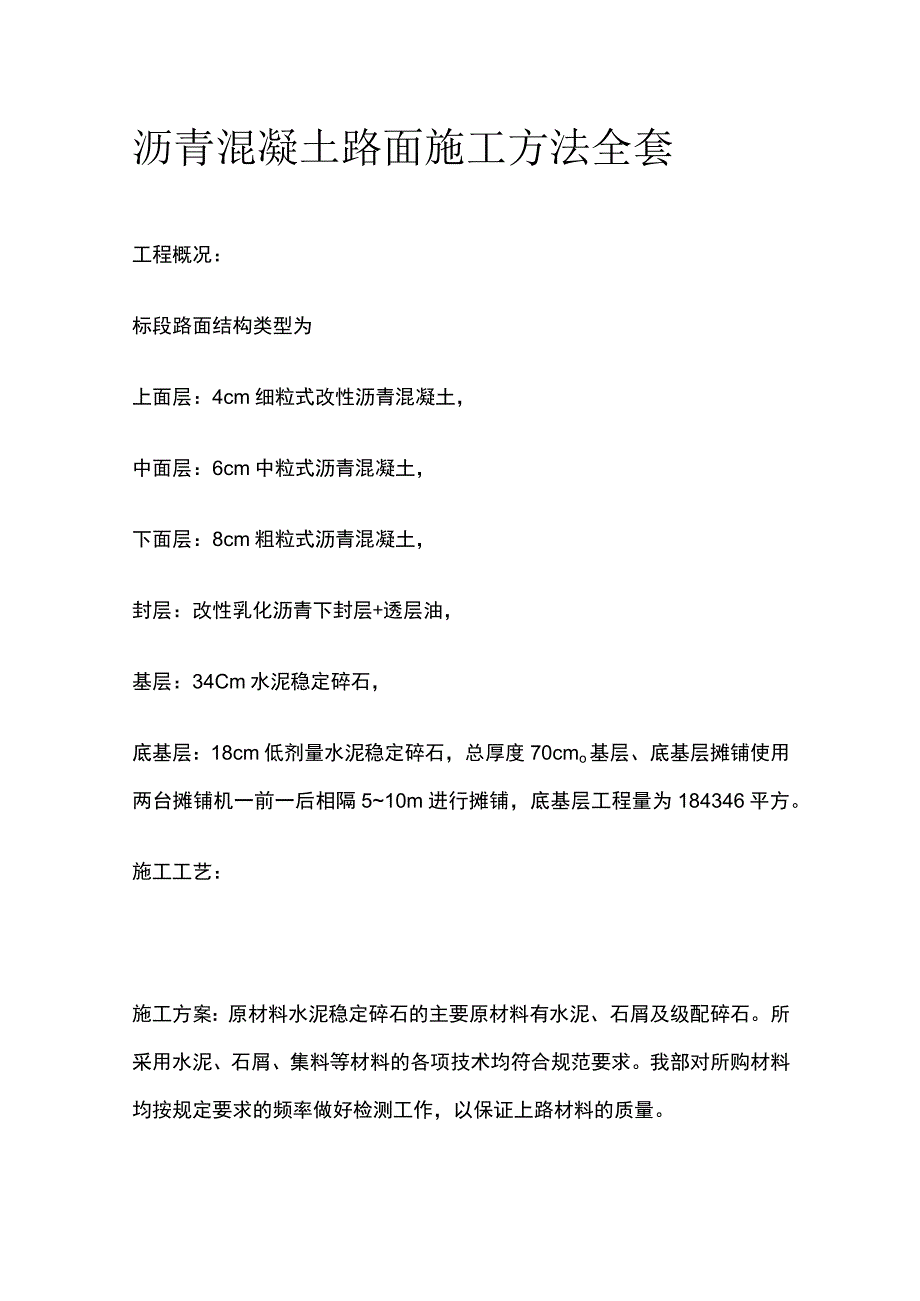

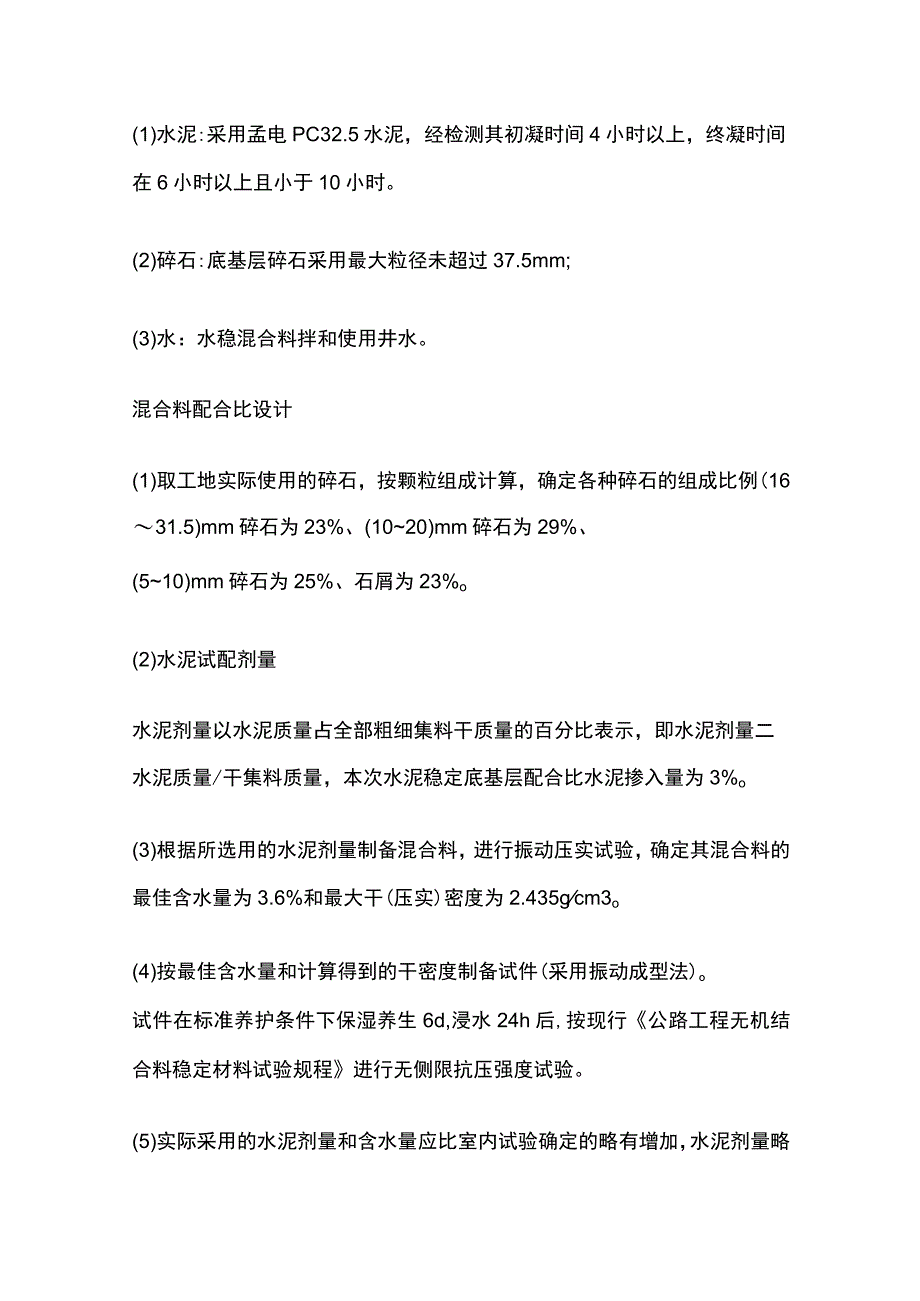

1、沥青混凝土路面施工方法全套工程概况：标段路面结构类型为上面层：4cm细粒式改性沥青混凝土，中面层：6cm中粒式沥青混凝土，下面层：8cm粗粒式沥青混凝土，封层：改性乳化沥青下封层+透层油，基层：34Cm水泥稳定碎石，底基层：18cm低剂量水泥稳定碎石，总厚度70cmo基层、底基层摊铺使用两台摊铺机一前一后相隔510m进行摊铺，底基层工程量为184346平方。施工工艺：施工方案：原材料水泥稳定碎石的主要原材料有水泥、石屑及级配碎石。所采用水泥、石屑、集料等材料的各项技术均符合规范要求。我部对所购材料均按规定要求的频率做好检测工作，以保证上路材料的质量。(1)水泥:采用孟电PC32.5水泥，经检测
2、其初凝时间4小时以上，终凝时间在6小时以上且小于10小时。(2)碎石:底基层碎石采用最大粒径未超过37.5mm;(3)水：水稳混合料拌和使用井水。混合料配合比设计(1)取工地实际使用的碎石，按颗粒组成计算，确定各种碎石的组成比例(1631.5)mm碎石为23%、(1020)mm碎石为29%、(510)mm碎石为25%、石屑为23%o(2)水泥试配剂量水泥剂量以水泥质量占全部粗细集料干质量的百分比表示，即水泥剂量二水泥质量/干集料质量，本次水泥稳定底基层配合比水泥掺入量为3%o(3)根据所选用的水泥剂量制备混合料，进行振动压实试验，确定其混合料的最佳含水量为3.6%和最大干(压实)密度为2.43

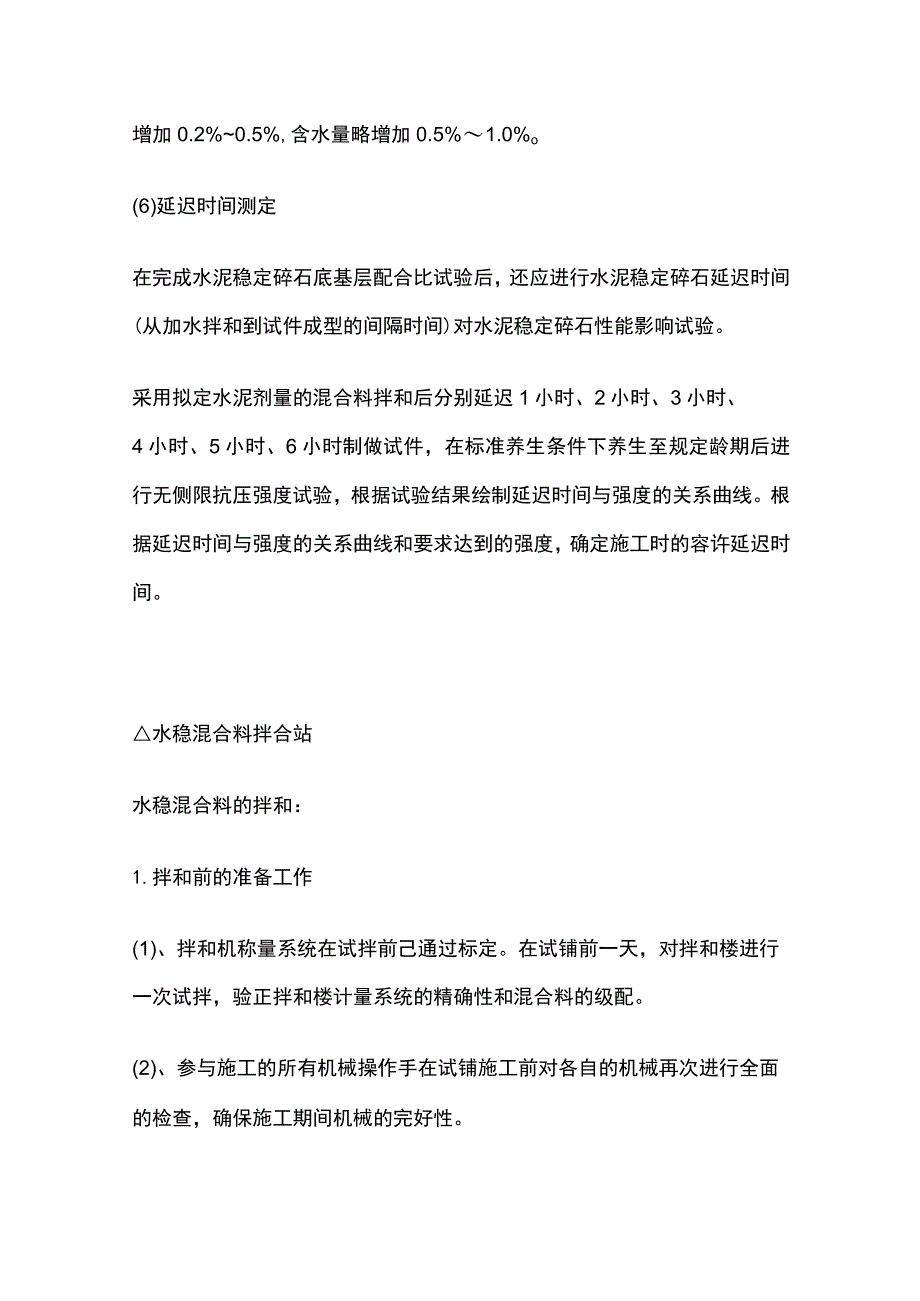

3、5gcm3o(4)按最佳含水量和计算得到的干密度制备试件(采用振动成型法)o试件在标准养护条件下保湿养生6d,浸水24h后,按现行公路工程无机结合料稳定材料试验规程进行无侧限抗压强度试验。(5)实际采用的水泥剂量和含水量应比室内试验确定的略有增加，水泥剂量略增加0.2%0.5%,含水量略增加0.5%1.0%o(6)延迟时间测定在完成水泥稳定碎石底基层配合比试验后，还应进行水泥稳定碎石延迟时间(从加水拌和到试件成型的间隔时间)对水泥稳定碎石性能影响试验。采用拟定水泥剂量的混合料拌和后分别延迟1小时、2小时、3小时、4小时、5小时、6小时制做试件，在标准养生条件下养生至规定龄期后进行无侧限抗压强度
4、试验，根据试验结果绘制延迟时间与强度的关系曲线。根据延迟时间与强度的关系曲线和要求达到的强度，确定施工时的容许延迟时间。水稳混合料拌合站水稳混合料的拌和：1.拌和前的准备工作(1)、拌和机称量系统在试拌前己通过标定。在试铺前一天，对拌和楼进行一次试拌，验正拌和楼计量系统的精确性和混合料的级配。(2)、参与施工的所有机械操作手在试铺施工前对各自的机械再次进行全面的检查，确保施工期间机械的完好性。(3)、试验人员现场检测原材料，并验算施工配合比。2、拌和(1)拌和楼操作人员根据试验室下发的施工配合比通知，将各种材料的配比输入拌和楼的控制电脑。(2)拌和机设计产量为500Th,本次试铺过程中,我部决
5、定将拌和机的生产能力暂定为4OOTh现场采用2台ZL5O装载机分别上四种集料，能满足上料需求。每个料仓都进行了加高处理，以防止窜料现象。(3)拌和楼设有4个料斗，料斗口安装钢筋网盖，筛除超出粒径规格的集料及杂物。(4)开机后，对混合料进行取样检测含水量、混合料级配、水泥剂量，并按试验规程制作标养试件，进行标养。(5)拌和过程中根据混合料外观进行目测，并结合试验来验证来实时观测混合料的含水量及水泥含量，发现问题及时予与调整，以满足施工质量需要。由于高温天气，水分损失较快，实际采用的水泥剂量和含水量应比室内试验确定的略有增加，水泥剂量略增加0.2%0.5%,含水量略增加0.5%1.0%。(6)拌合
6、时间不少于Imin,按60s90s进行控制，确保拌合均匀。(7)定期清理拌和机内死角中得不到充分搅拌的材料。(8)派专人随时观察拌合站拌合料状况，应无灰条、灰团，色泽均匀，无离析现象等，发现异常，及时调整或停止拌合。准备下承层：在铺筑水泥稳定碎石底基层之前必须对下承层进行严格的检查和验收，特别是在路床的验收上要增大检验频率按IOm一个断面，每个断面4个点进行(即距中线1.0m、4.0m.7.0m、11.0m处)。验收的内容包括平整度、纵断高程、中线偏位、宽度、横坡、压实度等，以上交验合格后再对下承层进行彻底清扫，并洒适量的水使底基层保持湿润。同时用石灰标出两条边线以利于下步施工。测量放线采用全
7、站仪控制整段中边线，每IOm一个桩位，钉好其相应的边桩桩位(宽度控制桩)，并距桩位夕M则30cm处钉红布钉子，测量钉头实际标高，确定出钢钎的基准杆高度。在基准杆上架设钢丝控制路线纵坡,在进行底基层摊铺时，根据所确定的摊铺方案，在摊铺机的两侧打两条钢丝线,钢丝线应在两端用20mm的钢钎固定,然后再用拉力器将钢丝固定在钢钎上。支立边模：边模采用18Cm的槽钢。使用三角钢架固定模板，模板安装边线与设计宽度一致，支撑牢固，避免因碾压边缘时跑模。运输：运输时由专人负责管理。运输应采取覆盖措施，应尽量缩短运输时间，中途若遇到特殊情况，应立即进行处理。为了减少运输过程中水分的散失，运料车必须用彩条布或帆布覆
8、盖。没有配备覆盖篷布的运料车不准运料作业。运输:1、运输车辆车厢已经清洗干净无其它杂物；2、料车在接料过程派专人指挥分前、后、中三次接料，尽量避免装料环节出现集料离析；3、指派专人在后场发料，发料时认真填写发料单，内容包括车号、拌和机出料时间、吨位，由司机带至摊铺现场，由收料人核对查收，严格控制混合料从拌合到碾压终了的延迟时间不超过终凝时间。4、运输时由专人负责管理。运输应采取覆盖措施，应尽量缩短运输时间，中途若遇到特殊情况，应立即进行处理。为了减少运输过程中水分的散失，运料车必须用彩条布或帆布覆盖。5、运输车辆驶入摊铺现场后，在指挥人员的指挥下有序停放，直行驶入路床上,直接倒车进入摊铺机,确
9、保车辆不在路床上随意掉头、刹车，避免破坏路床；6、由专人指挥卸料，卸料车井然有序，在摊铺机前30cm左右处停车，确保运输车辆不撞击摊铺机，挂上空挡，由摊铺机推动料车前进。在卸料过程中，分二次将混合料倒入摊铺机料斗中，每次倒料一次到位，一是避免混合料溢出料斗，二是防止在倒料过程中出现混合料离析。摊铺:摊铺时采用两台摊铺机一前一后相隔5m-10m同步向前摊铺混合料。内侧摊铺机宽度6.5m,外侧摊铺机宽度6m,纵向搭接宽度25cmo摊铺机的行走速度保持L5mmin以内,前一台摊铺机右侧走右侧钢丝,左侧走中间的铝合金导管，后一台摊铺机左侧走左侧钢丝，另T则走已经摊铺好的底基层顶面。摊铺机运行就位后，其
10、厚度根据拟定的1.30、132.1.34的松铺系数计算出松铺厚度，接着摊铺机开始摊铺底基层混合料，摊铺过程中专人负责用钢钎检查摊铺厚度（每IOm检查3处）并做好记录。运输车辆应在摊铺机正前方2030cm处停车，并在卸料过程中空挡前进，由摊铺机推动料车边前进边卸料。卸料速度与摊铺机速度相协调。摊辅机前方有运料车等候，待等候的运料车多于5辆后开始摊铺，运输车辆的数量应能保证摊铺机连续作业。为了防止水泥稳定碎石混合料的离析，在摊铺机螺旋布料器后挡板增加橡皮胶垫，摊铺出来离析，后面工人及时对离析处进行挖出，及时用新料进行补填，轻微离析的混合料应用喷壶喷洒水泥浆。摊铺机操作手通过试验段的摊铺，确定压实功
11、率，确定后不能更改。摊铺现场两边钢丝线由专人负责，防止掉线。摊铺机前两人指挥车辆倒车；每车摊铺结束后，对洒落路面的混合料及时进行清理，防止摊铺机履带碾压而导致厚度变高。对每次每车摊铺完后,不对摊铺机进行收斗，当料斗内存较多混合料或每隔5车收一回斗。碾压：1.每台摊铺机后面,按照施工顺序逐次碾压，一次碾压长度为50m到80mo各碾压段落设置了明显的分界标志，设有专门碾压负责人。2、碾压遵循试验路段拟定的程序与工艺。稳压充分，振压不起浪、不推移。碾压过程中，采用灌砂法和核子密度仪跟踪检测，满足不了压实要求及时报告碾压负责人时，重复再压。碾压变数及压路机组合如下：初压23t单钢轮振动压路机往返静压一
12、遍速度控制在1.51.7kmh;复压23t、25t振动压路机弱振各碾压一遍速度控制在：L82.5kmh;23t25t振动压路机强振碾压三遍，速度控制在L82.5kmh;终压徐工Xp2030胶轮压路机碾压二遍,速度控制在1.51.7kmhz碾压至无轮迹为止。3、压路机碾压时重叠1/2轮宽。4、压路机倒车换挡做到了轻且平顺，不拉动底基层，在第一遍初步稳压时，倒车后原路返回，换挡位置在已压好的段落上，在未碾压的一头换挡倒车位置错开，成齿状，出现个别拥包时，配专人进行铲平处理。5、碾压时，由低往高压。正常路拱时，由外侧向内侧碾压，弯道超高时，由内侧往外侧压。6、压路机碾压时速度：振动压路机速度1.82
13、.5kmh07、压路机停车错开，而且离开3m远，停在已碾压好的路段上。8、压路机在已完成的或正在碾压的路段上做到了不调头和不急刹车，保证了水泥稳定碎石表面不被破坏。9、为防止模板处混合料压路机碾压不实，在压路机碾压前应利用小型夯机对模板处的混合料进行夯实。从摊铺至碾压结束所需时间控制在L5小时内，从拌合加水到碾压结束能控制在2.0小时之内。该方案第一遍为初压；第24遍为复压阶段，是碾压的核心，形成强度的关键；第5、6遍是为了消除碾压产生的裂缝和防止表面松散，光面。在第3遍后检测压实度。现场只需一个人控制压实遍数，由于两台压路机速度接近，只要数好一台压路机的碾压遍数便可控制住整个压实遍数。养护：
14、施工完毕，技术人员进行施工全过程分析和现场检测，作好对下一层结构施工的移交工作。在经检验质量合格后，采取透水土工布覆盖进行保湿养生，采用布袋装石块等进行压盖，避免因刮风引起露白现象，采用并且除洒水车养生外，其余车辆禁止驶入已铺设的底基层面上，进行交通管制。二、水稳施工要点1.原材料Q）水泥水稳碎石结构层对原材料的要求较高水泥作为唯一的一种稳定剂通常情况下使用硅酸盐水泥的稳定效果更好一些。一般采用P.032.5级缓凝水泥，要求水泥初凝时间大于3小时，终凝时间大于6小时，禁止使用快硬水泥、早强水泥。采用散装水泥时，刚出炉的水泥要存放7天以后使用，以保证其安定性合格。夏季高温作业时水泥入罐温度不能高
15、于5OoCo(2)碎石对于半刚性基层路面结构，基层要承受荷载，应具有一定的荷载扩散能力。集料自身强度及级配组成都对水泥稳定碎石基层的承载能力有重要的影响。为防止裂缝产生，碎石的质量必须严格要求：Q)碎石应选择含泥量小，颗粒稳定无杂物。(2)碎石应满足级配要求。碎石的级配在满足规范要求范围的同时，要尽可能控制在规范级配范围中值偏下。规范规定级配碎石的最大粒径不宜大于37.5mmo我们地区一般采用最大粒径小于设计的级配碎石。使用效果良好。还有一种情况，虽然级配良好，但碎石强度低，软弱颗粒多，击实过程中软弱颗粒被击碎，成型后的混合料级配与出场级配区别大。这种填充料偏多的混合料施工地段都是后期裂缝出现的地段，因此，矿料级配的控制应结合施工现场情况，确保成型后的混合料基本保持设定的级配比例。2、混合料配合比的控制为减少基层裂缝，我们工地试验室在做混合料配合比试验时做到三个限制：Q)在满足设计强度的基础上限制水泥用量同样的级配组成和水泥标号、水泥剂量对混合料的强度影响很大，其强度随水泥剂量的增加而提高,但是水泥含量过高，水化热增加，内外温差增大.基层内产生收缩应力使其开裂。因此，配合比设计中水泥剂量的选择尤为重要，应在保证强度的前提下取小剂量进行施工。(2)根据施工时气候条件限制含水量含水量是裂缝产生的最主要原因。含水量不足，水泥不能充分水化水解，发挥不了对集料的稳定作用
