《海上风电二次灌浆施工工艺.docx》由会员分享，可在线阅读，更多相关《海上风电二次灌浆施工工艺.docx（3页珍藏版）》请在第壹文秘上搜索。

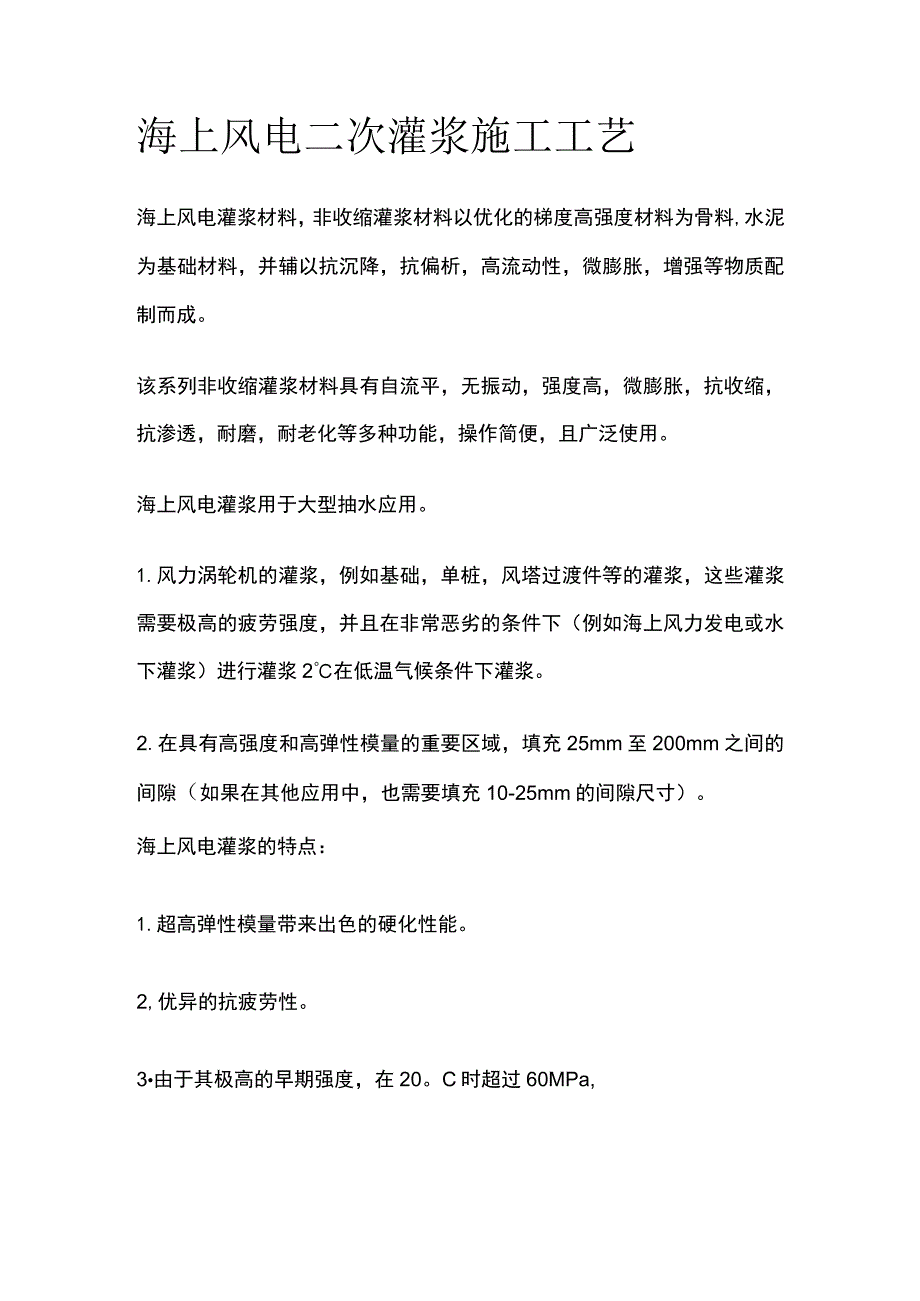

1、海上风电二次灌浆施工工艺海上风电灌浆材料，非收缩灌浆材料以优化的梯度高强度材料为骨料,水泥为基础材料，并辅以抗沉降，抗偏析，高流动性，微膨胀，增强等物质配制而成。该系列非收缩灌浆材料具有自流平，无振动，强度高，微膨胀，抗收缩，抗渗透，耐磨，耐老化等多种功能，操作简便，且广泛使用。海上风电灌浆用于大型抽水应用。1.风力涡轮机的灌浆，例如基础，单桩，风塔过渡件等的灌浆，这些灌浆需要极高的疲劳强度，并且在非常恶劣的条件下（例如海上风力发电或水下灌浆）进行灌浆2在低温气候条件下灌浆。2.在具有高强度和高弹性模量的重要区域，填充25mm至200mm之间的间隙（如果在其他应用中，也需要填充10-25mm的

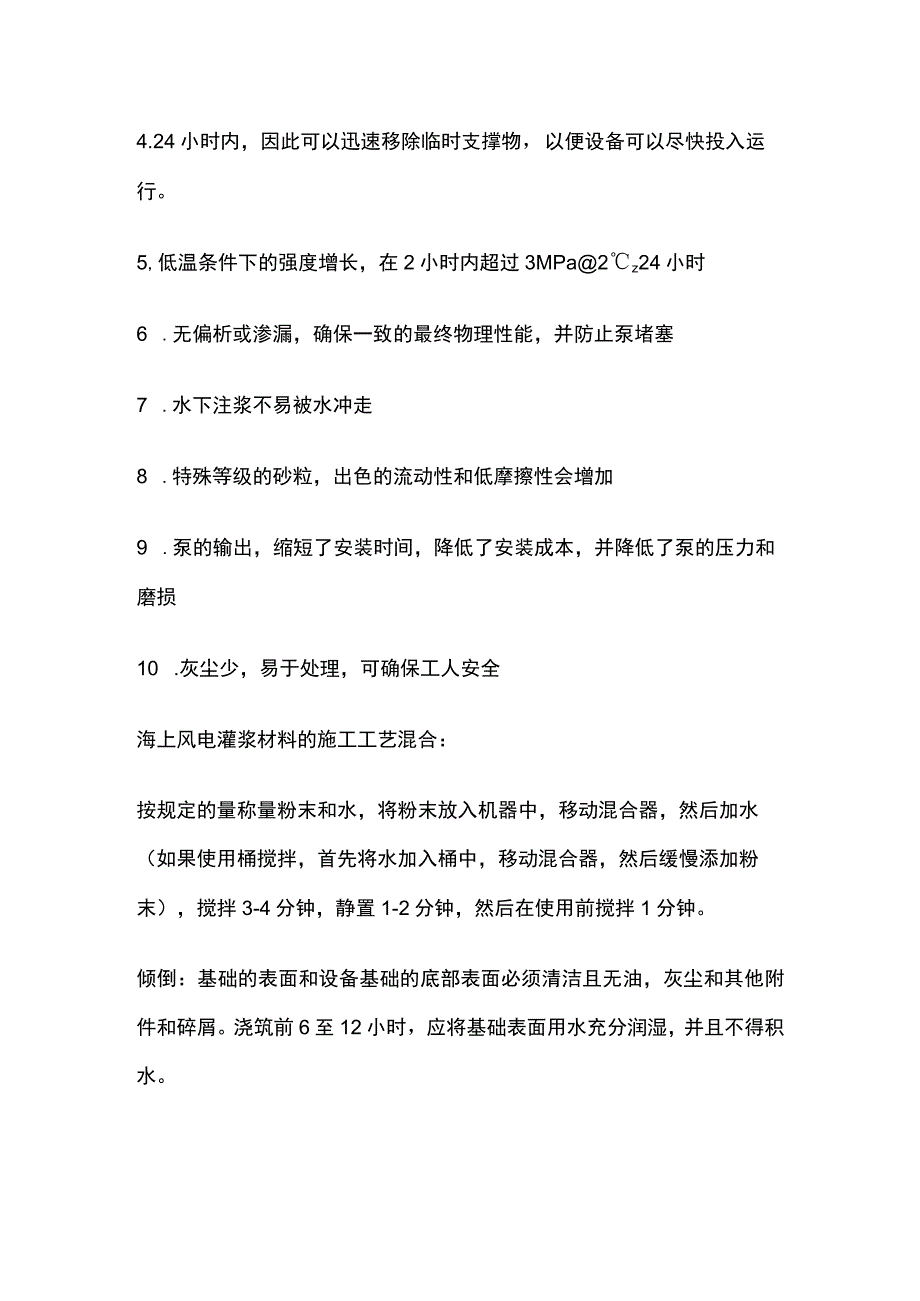

2、间隙尺寸）。海上风电灌浆的特点：1.超高弹性模量带来出色的硬化性能。2,优异的抗疲劳性。3由于其极高的早期强度，在20。C时超过60MPa,4.24小时内，因此可以迅速移除临时支撑物，以便设备可以尽快投入运行。5,低温条件下的强度增长，在2小时内超过3MPa2z24小时6 .无偏析或渗漏，确保一致的最终物理性能，并防止泵堵塞7 .水下注浆不易被水冲走8 .特殊等级的砂粒，出色的流动性和低摩擦性会增加9 .泵的输出，缩短了安装时间，降低了安装成本，并降低了泵的压力和磨损10 .灰尘少，易于处理，可确保工人安全海上风电灌浆材料的施工工艺混合：按规定的量称量粉末和水，将粉末放入机器中，移动混合器，然

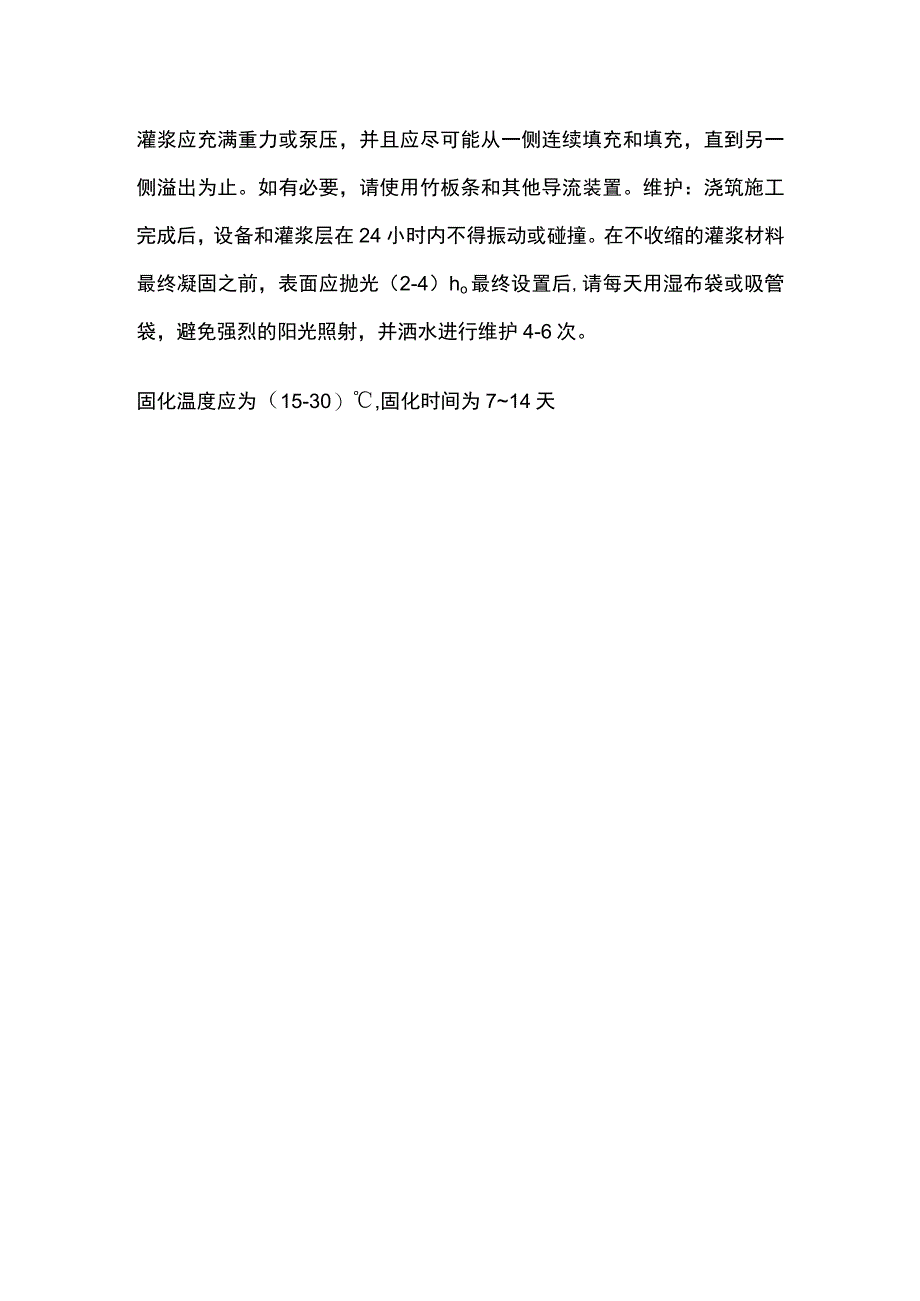

3、后加水（如果使用桶搅拌，首先将水加入桶中，移动混合器，然后缓慢添加粉末），搅拌3-4分钟，静置1-2分钟，然后在使用前搅拌1分钟。倾倒：基础的表面和设备基础的底部表面必须清洁且无油，灰尘和其他附件和碎屑。浇筑前6至12小时，应将基础表面用水充分润湿，并且不得积水。灌浆应充满重力或泵压，并且应尽可能从一侧连续填充和填充，直到另一侧溢出为止。如有必要，请使用竹板条和其他导流装置。维护：浇筑施工完成后，设备和灌浆层在24小时内不得振动或碰撞。在不收缩的灌浆材料最终凝固之前，表面应抛光（2-4）ho最终设置后,请每天用湿布袋或吸管袋，避免强烈的阳光照射，并洒水进行维护4-6次。固化温度应为（15-30）,固化时间为714天
