《混凝土裂缝处理实用方案.docx》由会员分享，可在线阅读，更多相关《混凝土裂缝处理实用方案.docx（5页珍藏版）》请在第壹文秘上搜索。

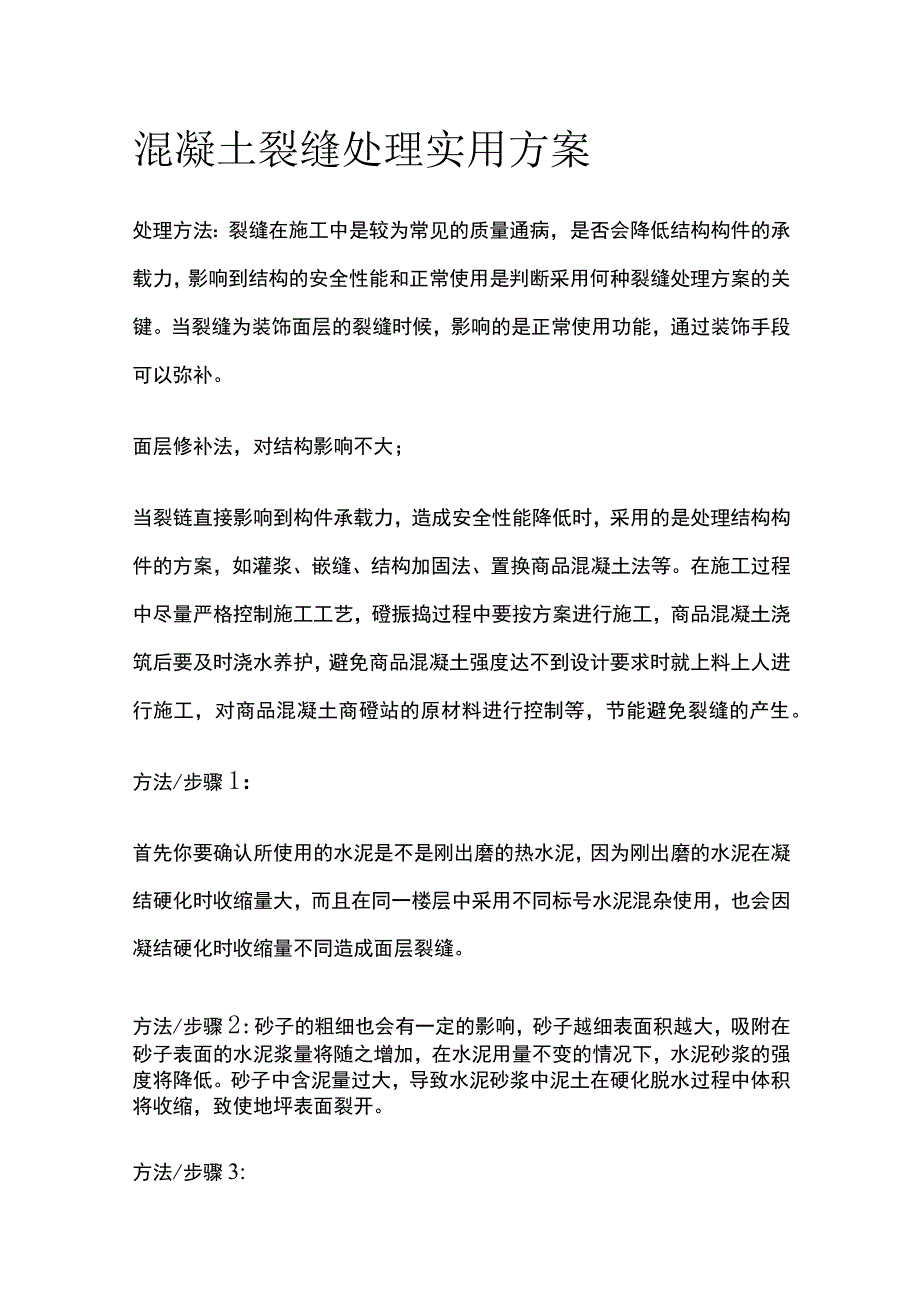

1、混凝土裂缝处理实用方案处理方法：裂缝在施工中是较为常见的质量通病，是否会降低结构构件的承载力，影响到结构的安全性能和正常使用是判断采用何种裂缝处理方案的关键。当裂缝为装饰面层的裂缝时候，影响的是正常使用功能，通过装饰手段可以弥补。面层修补法，对结构影响不大；当裂链直接影响到构件承载力，造成安全性能降低时，采用的是处理结构构件的方案，如灌浆、嵌缝、结构加固法、置换商品混凝土法等。在施工过程中尽量严格控制施工工艺，磴振捣过程中要按方案进行施工，商品混凝土浇筑后要及时浇水养护，避免商品混凝土强度达不到设计要求时就上料上人进行施工，对商品混凝土商磴站的原材料进行控制等，节能避免裂缝的产生。方法/步骤1

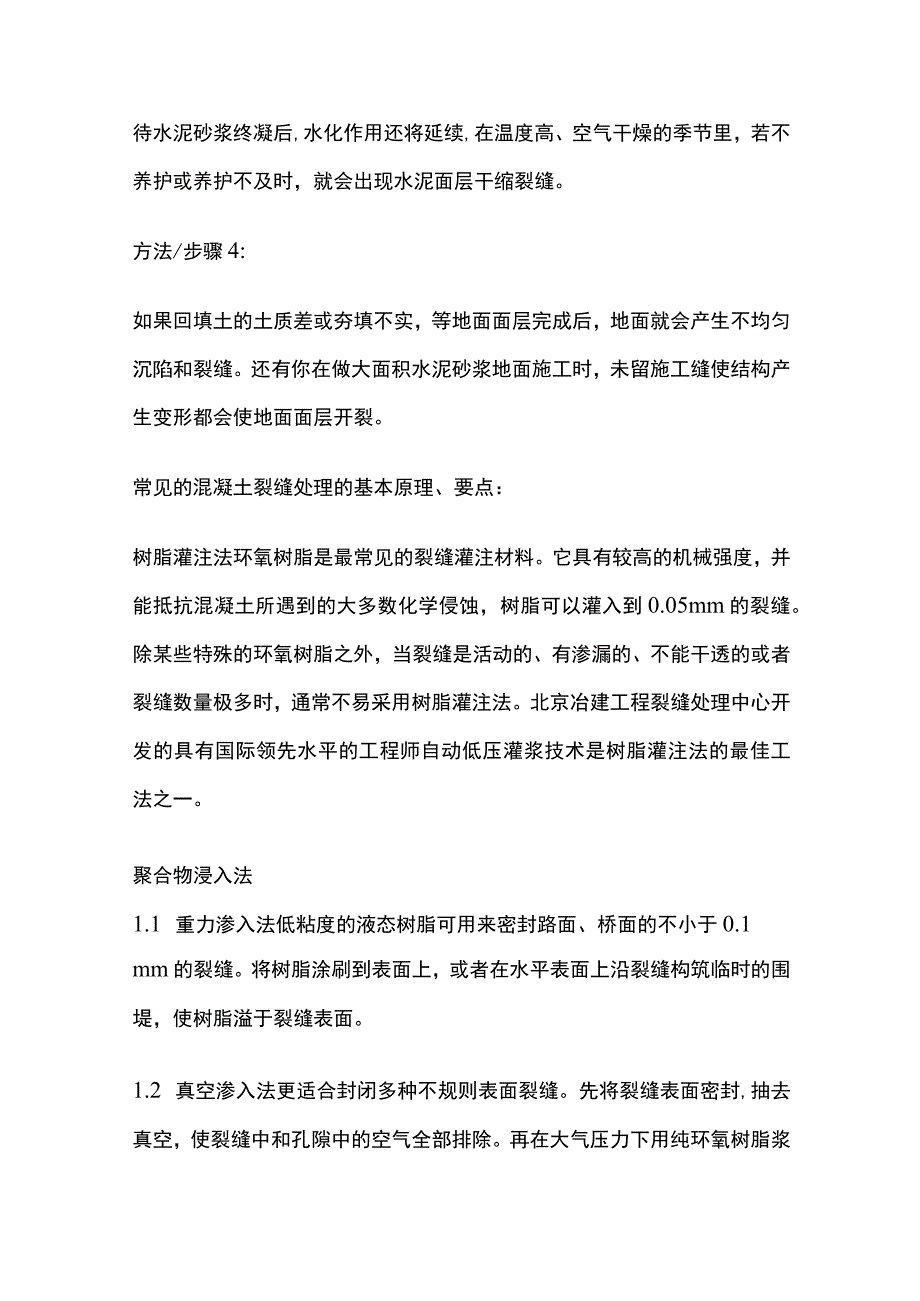

2、：首先你要确认所使用的水泥是不是刚出磨的热水泥，因为刚出磨的水泥在凝结硬化时收缩量大，而且在同一楼层中采用不同标号水泥混杂使用，也会因凝结硬化时收缩量不同造成面层裂缝。方法/步骤2:砂子的粗细也会有一定的影响，砂子越细表面积越大，吸附在砂子表面的水泥浆量将随之增加，在水泥用量不变的情况下，水泥砂浆的强度将降低。砂子中含泥量过大，导致水泥砂浆中泥土在硬化脱水过程中体积将收缩，致使地坪表面裂开。方法/步骤3:待水泥砂浆终凝后,水化作用还将延续,在温度高、空气干燥的季节里，若不养护或养护不及时，就会出现水泥面层干缩裂缝。方法/步骤4:如果回填土的土质差或夯填不实，等地面面层完成后，地面就会产生不均匀
3、沉陷和裂缝。还有你在做大面积水泥砂浆地面施工时，未留施工缝使结构产生变形都会使地面面层开裂。常见的混凝土裂缝处理的基本原理、要点：树脂灌注法环氧树脂是最常见的裂缝灌注材料。它具有较高的机械强度，并能抵抗混凝土所遇到的大多数化学侵蚀，树脂可以灌入到0.05mm的裂缝。除某些特殊的环氧树脂之外，当裂缝是活动的、有渗漏的、不能干透的或者裂缝数量极多时，通常不易采用树脂灌注法。北京冶建工程裂缝处理中心开发的具有国际领先水平的工程师自动低压灌浆技术是树脂灌注法的最佳工法之一。聚合物浸入法1.1 重力渗入法低粘度的液态树脂可用来密封路面、桥面的不小于0.1mm的裂缝。将树脂涂刷到表面上，或者在水平表面上沿

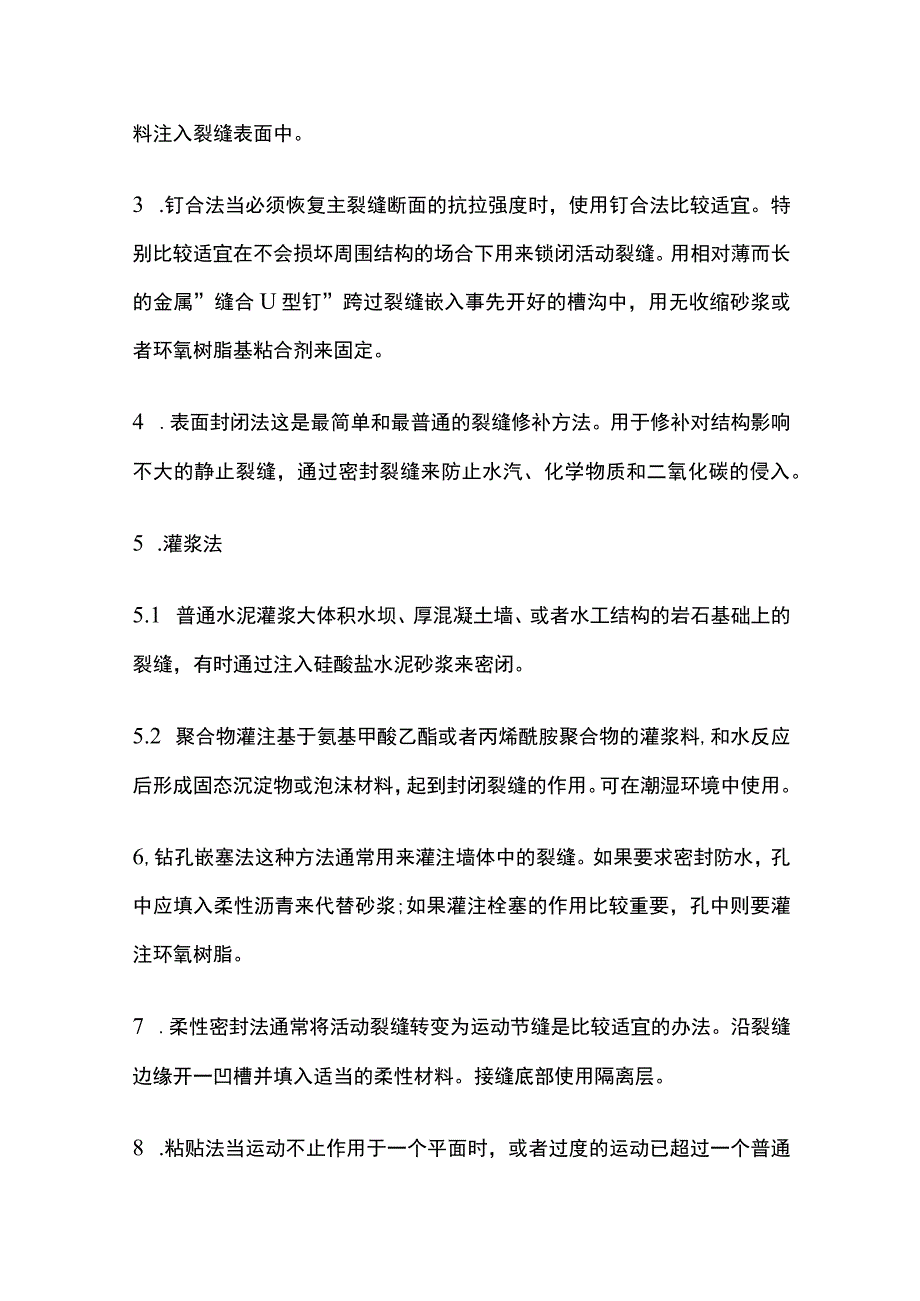

4、裂缝构筑临时的围堤，使树脂溢于裂缝表面。1.2 真空渗入法更适合封闭多种不规则表面裂缝。先将裂缝表面密封,抽去真空，使裂缝中和孔隙中的空气全部排除。再在大气压力下用纯环氧树脂浆料注入裂缝表面中。3 .钉合法当必须恢复主裂缝断面的抗拉强度时，使用钉合法比较适宜。特别比较适宜在不会损坏周围结构的场合下用来锁闭活动裂缝。用相对薄而长的金属”缝合U型钉”跨过裂缝嵌入事先开好的槽沟中，用无收缩砂浆或者环氧树脂基粘合剂来固定。4 .表面封闭法这是最简单和最普通的裂缝修补方法。用于修补对结构影响不大的静止裂缝，通过密封裂缝来防止水汽、化学物质和二氧化碳的侵入。5 .灌浆法5.1 普通水泥灌浆大体积水坝、厚混
5、凝土墙、或者水工结构的岩石基础上的裂缝，有时通过注入硅酸盐水泥砂浆来密闭。5.2 聚合物灌注基于氨基甲酸乙酯或者丙烯酰胺聚合物的灌浆料,和水反应后形成固态沉淀物或泡沫材料，起到封闭裂缝的作用。可在潮湿环境中使用。6,钻孔嵌塞法这种方法通常用来灌注墙体中的裂缝。如果要求密封防水，孔中应填入柔性沥青来代替砂浆;如果灌注栓塞的作用比较重要，孔中则要灌注环氧树脂。7 .柔性密封法通常将活动裂缝转变为运动节缝是比较适宜的办法。沿裂缝边缘开一凹槽并填入适当的柔性材料。接缝底部使用隔离层。8 .粘贴法当运动不止作用于一个平面时，或者过度的运动已超过一个普通尺寸的凹槽所允许的范围时，或者不可以切割出槽时可使用
6、这个方法。用柔性的密封带盖住裂缝，仅将带的边缘部分粘住。9 .附加钢筋法9.1 普通钢筋首先将裂缝密闭然后贯穿裂缝平面大约90。的方向钻孔,将环氧树脂注入孔内，再将钢筋插入孔中使之粘合成整体。9.2 外部施加预应力通过后张法施加应力，来加强结构件的主要部分或者封闭裂缝。10 .千嵌填法用手工将低水灰比的砂浆连续嵌入裂缝，形成与原有混凝土结构紧密连接的密实砂浆。先在裂缝表面开槽，大约25mm宽、25mm深，清理后涂刷界面剂、连续嵌入低水灰比的砂浆。IL迭合面层法当结构表面存在大量的裂缝，而且采用其它办法单独处理各个裂缝过于昂贵时，用这个方法来密闭、覆盖（不是修复）裂缝非常有效。对于偶然出现大面积
7、网状裂缝使用该法很有效。12 .自闭合法混凝土依靠自身合拢裂缝称为“自闭合”，这是在存在湿气并且没有拉应力作用时发生的一种现象。机理:由于周围空气和水中存在二氧化碳，使水泥浆中的氢氧化钙发生碳化作用，结果碳酸钙和氢氧化钙晶体在裂缝内析出并生长。晶体组合交织产生一种机械粘接作用，又被邻近晶体之间以及晶体和水泥浆及骨料表面间的化学粘接作用所增强,最后混凝土裂缝部位的抗拉强度得到一定的恢复,裂缝也被密闭了。主要用于修补潮湿环境的结构整个自闭合时期的水饱和必须连续保持。13 .涂层及其它表面处理法修复开裂的混凝土结构可以使用范围很广的表面浸渍密封剂和涂料。如果混凝土开裂已经稳定，则可通过涂料获得成功的修补。但不适合低温区域操作。
