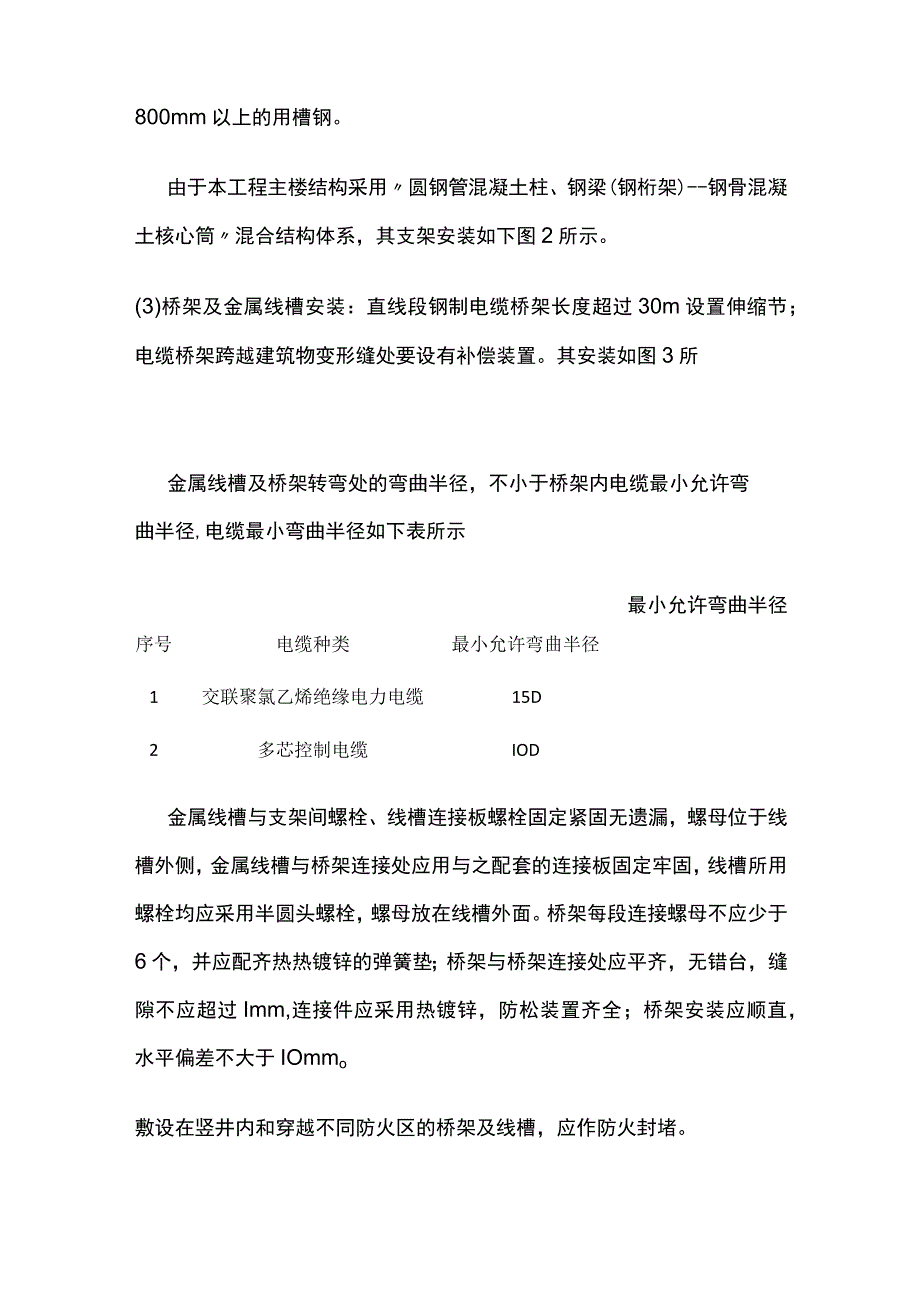

电缆桥架及金属线槽安装方案.docx_第2页
第2页 / 共4页

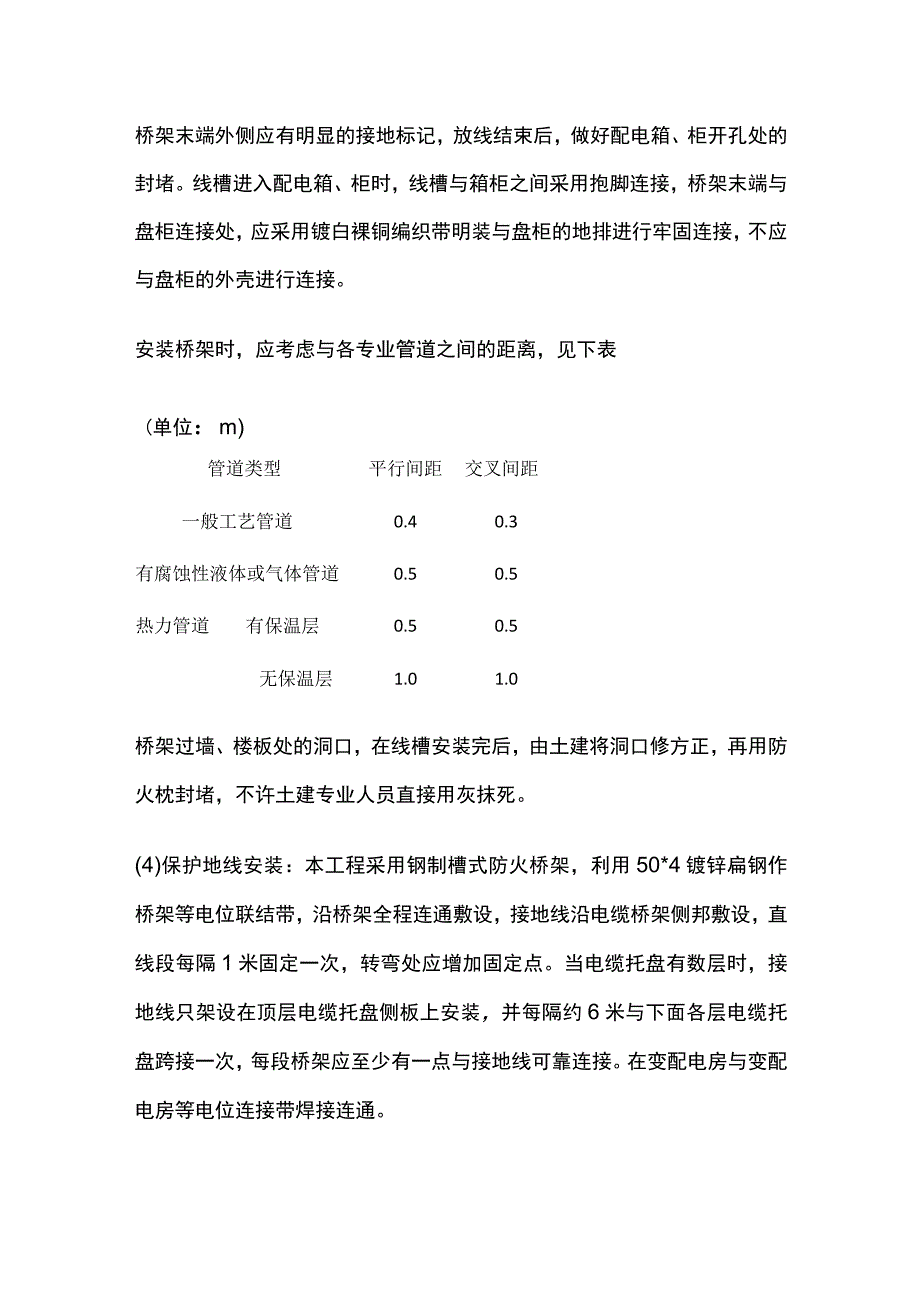

电缆桥架及金属线槽安装方案.docx_第3页
第3页 / 共4页
电缆桥架及金属线槽安装方案.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《电缆桥架及金属线槽安装方案.docx》由会员分享,可在线阅读,更多相关《电缆桥架及金属线槽安装方案.docx(4页珍藏版)》请在第壹文秘上搜索。

1、电缆桥架及金属线槽安装方案1、工艺流程2、作业条件(1)竖井内顶棚和墙面的喷浆、油漆等完成后,方可进行桥架、金属线槽敷设。(2)地下车库处设计有桥架部位的顶板湿作业结束(3)对设备层如排烟风机、生活水泵等进线线槽需等到水泵就位后进行安装。(4)吊顶内的线槽安装需在吊顶内主风管施工完成后,且在土建吊顶之前进行。3、施工措施及要求(1)弹线定位:根据电气图纸及管线综合平面图,确定各层桥架及线槽走向、高度,并在顶板、墙体上弹线,先主线后支线。(2)膨胀螺栓及支架固定:本工程桥架宽度40Omm以下的采用膨胀螺栓固定线槽吊杆时,选用螺栓适配,连接紧固,防松零件齐全,注意平垫、弹簧垫的设置。开孔深度以将套

2、管全部埋入顶板后,表面平起为宜。支架规格、间距参照厂家的技术要求确定。桥架水平安装的支架间距要求设置均匀。在桥架分支、转角、末端等位置加设吊架。400mm以下采用通丝吊杆角钢支架,40Omm600mm的采用角钢支架,800mm以上的用槽钢。由于本工程主楼结构采用圆钢管混凝土柱、钢梁(钢桁架)-钢骨混凝土核心筒混合结构体系,其支架安装如下图2所示。(3)桥架及金属线槽安装:直线段钢制电缆桥架长度超过30m设置伸缩节;电缆桥架跨越建筑物变形缝处要设有补偿装置。其安装如图3所金属线槽及桥架转弯处的弯曲半径,不小于桥架内电缆最小允许弯曲半径,电缆最小弯曲半径如下表所示最小允许弯曲半径序号电缆种类最小允

3、许弯曲半径1交联聚氯乙烯绝缘电力电缆15D2多芯控制电缆IOD金属线槽与支架间螺栓、线槽连接板螺栓固定紧固无遗漏,螺母位于线槽外侧,金属线槽与桥架连接处应用与之配套的连接板固定牢固,线槽所用螺栓均应采用半圆头螺栓,螺母放在线槽外面。桥架每段连接螺母不应少于6个,并应配齐热热镀锌的弹簧垫;桥架与桥架连接处应平齐,无错台,缝隙不应超过Imm,连接件应采用热镀锌,防松装置齐全;桥架安装应顺直,水平偏差不大于IOmmo敷设在竖井内和穿越不同防火区的桥架及线槽,应作防火封堵。桥架末端外侧应有明显的接地标记,放线结束后,做好配电箱、柜开孔处的封堵。线槽进入配电箱、柜时,线槽与箱柜之间采用抱脚连接,桥架末端

4、与盘柜连接处,应采用镀白裸铜编织带明装与盘柜的地排进行牢固连接,不应与盘柜的外壳进行连接。安装桥架时,应考虑与各专业管道之间的距离,见下表(单位:m)管道类型平行间距交叉间距一般工艺管道0.40.3有腐蚀性液体或气体管道0.50.5热力管道有保温层0.50.5无保温层1.01.0桥架过墙、楼板处的洞口,在线槽安装完后,由土建将洞口修方正,再用防火枕封堵,不许土建专业人员直接用灰抹死。(4)保护地线安装:本工程采用钢制槽式防火桥架,利用50*4镀锌扁钢作桥架等电位联结带,沿桥架全程连通敷设,接地线沿电缆桥架侧邦敷设,直线段每隔1米固定一次,转弯处应增加固定点。当电缆托盘有数层时,接地线只架设在顶层电缆托盘侧板上安装,并每隔约6米与下面各层电缆托盘跨接一次,每段桥架应至少有一点与接地线可靠连接。在变配电房与变配电房等电位连接带焊接连通。(5)桥架内配线缆:将桥架内清理干净,且检查进入桥架的管道护口、地线均到位后,开始敷设导线、电缆。桥架内导线按要求进行绑扎、固定,不允许作接头。
