《石家庄利鼎电子材料有限公司产品技术资料.docx》由会员分享，可在线阅读，更多相关《石家庄利鼎电子材料有限公司产品技术资料.docx（1页珍藏版）》请在第壹文秘上搜索。

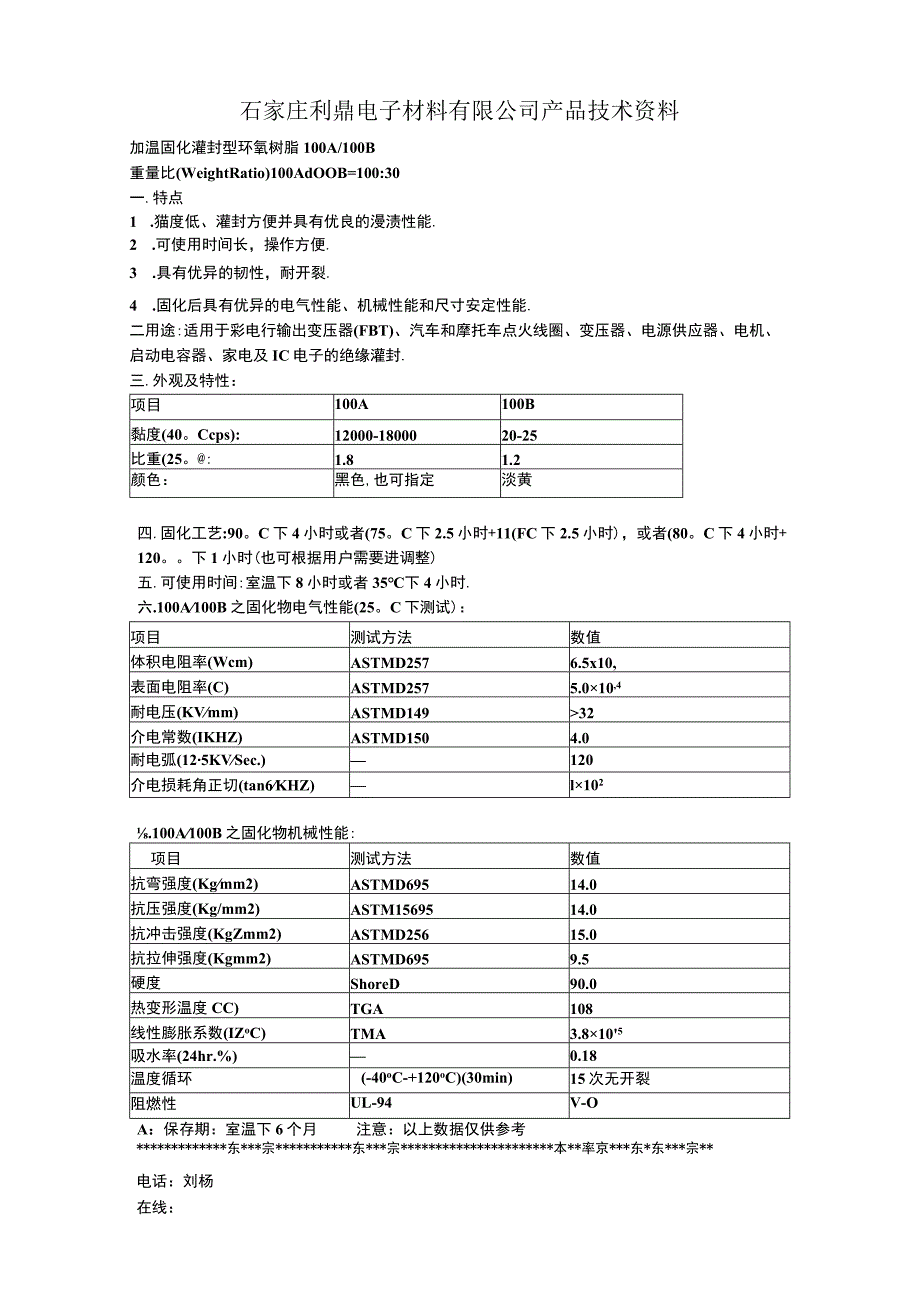

1、石家庄利鼎电子材料有限公司产品技术资料加温固化灌封型环氧树脂100A/100B重量比(WeightRatio)100AdOOB=100:30一.特点1 .猫度低、灌封方便并具有优良的漫渍性能.2 .可使用时间长，操作方便.3 .具有优异的韧性，耐开裂.4 .固化后具有优异的电气性能、机械性能和尺寸安定性能.二用途:适用于彩电行输出变压器(FBT)、汽车和摩托车点火线圈、变压器、电源供应器、电机、启动电容器、家电及IC电子的绝缘灌封.三.外观及特性：项目100A100B黏度(40。Ccps):12000-1800020-25比重(25。:1.81.2颜色：黑色,也可指定淡黄四.固化工艺:90。C
2、下4小时或者(75。C下2.5小时+11(FC下2.5小时)，或者(80。C下4小时+120。下1小时(也可根据用户需要进调整)五.可使用时间:室温下8小时或者35下4小时.六.100A100B之固化物电气性能(25。C下测试)：项目测试方法数值体积电阻率(Wcm)ASTMD2576.5x10,表面电阻率(C)ASTMD2575.010,4耐电压(KVmm)ASTMD14932介电常数(IKHZ)ASTMD1504.0耐电弧(125KVSec.)120介电损耗角正切(tan6KHZ)l102.100A100B之固化物机械性能:项目测试方法数值抗弯强度(Kgmm2)ASTMD69514.0抗压强度(Kg/mm2)ASTM1569514.0抗冲击强度(KgZmm2)ASTMD25615.0抗拉伸强度(Kgmm2)ASTMD6959.5硬度ShoreD90.0热变形温度CC)TGA108线性膨胀系数(IZoC)TMA3.8105吸水率(24hr.%)0.18温度循环(-40oC-+120oC)(30min)15次无开裂阻燃性UL-94V-OA：保存期：室温下6个月注意：以上数据仅供参考*东*宗*东*宗*本*率京*东*东*宗*电话：刘杨在线：
