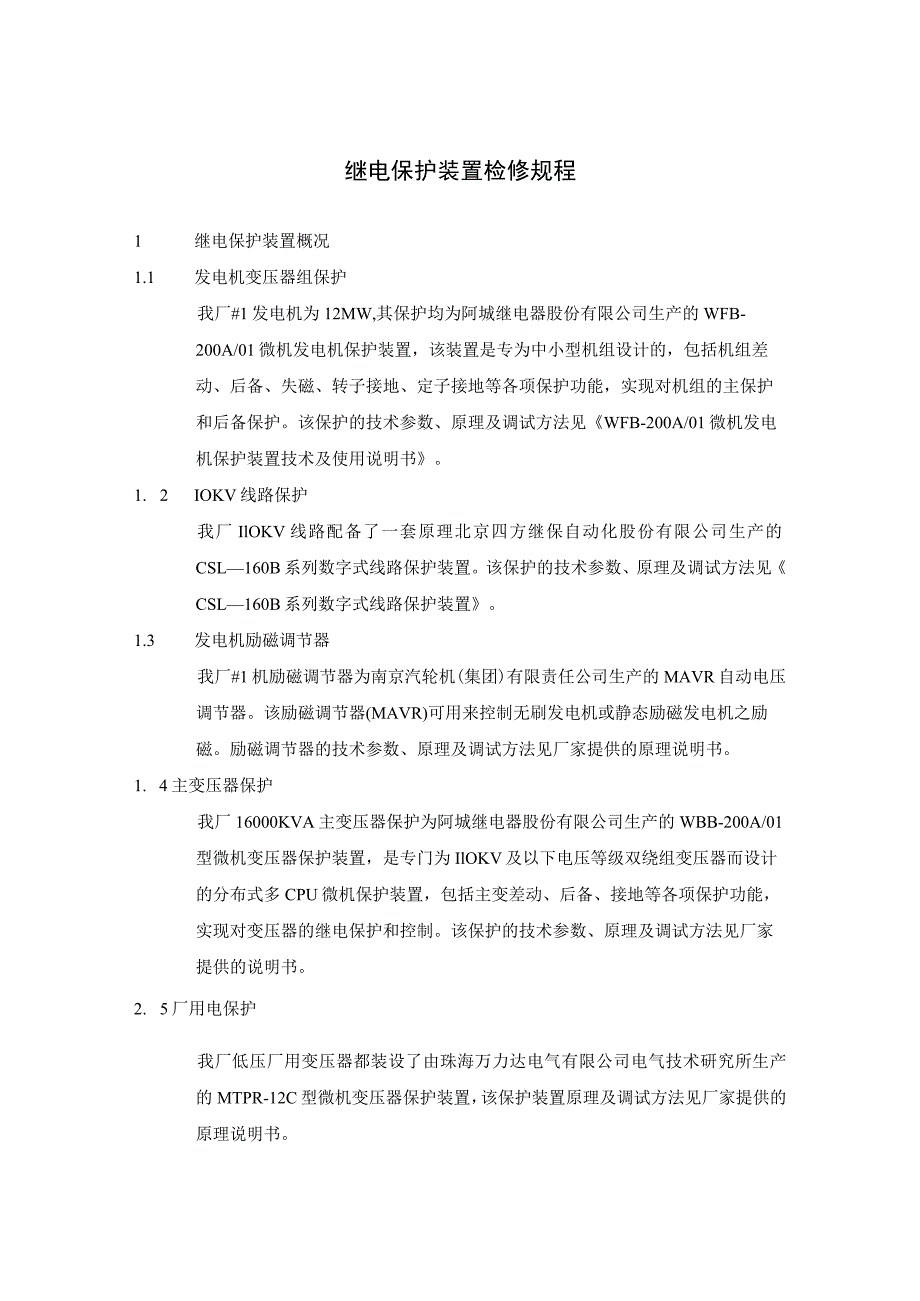

1、继电保护装置检修规程1 继电保护装置概况1.1 发电机变压器组保护我厂#1发电机为12MW,其保护均为阿城继电器股份有限公司生产的WFB-200A/01微机发电机保护装置，该装置是专为中小型机组设计的，包括机组差动、后备、失磁、转子接地、定子接地等各项保护功能，实现对机组的主保护和后备保护。该保护的技术参数、原理及调试方法见WFB-200A/01微机发电机保护装置技术及使用说明书。1. 2IOKV线路保护我厂IlOKV线路配备了一套原理北京四方继保自动化股份有限公司生产的CSL160B系列数字式线路保护装置。该保护的技术参数、原理及调试方法见CSL160B系列数字式线路保护装置。1.3发电机励
2、磁调节器我厂#1机励磁调节器为南京汽轮机(集团)有限责任公司生产的MAVR自动电压调节器。该励磁调节器(MAVR)可用来控制无刷发电机或静态励磁发电机之励磁。励磁调节器的技术参数、原理及调试方法见厂家提供的原理说明书。1. 4主变压器保护我厂16000KVA主变压器保护为阿城继电器股份有限公司生产的WBB-200A/01型微机变压器保护装置，是专门为IlOKV及以下电压等级双绕组变压器而设计的分布式多CPU微机保护装置，包括主变差动、后备、接地等各项保护功能，实现对变压器的继电保护和控制。该保护的技术参数、原理及调试方法见厂家提供的说明书。2. 5厂用电保护我厂低压厂用变压器都装设了由珠海万力

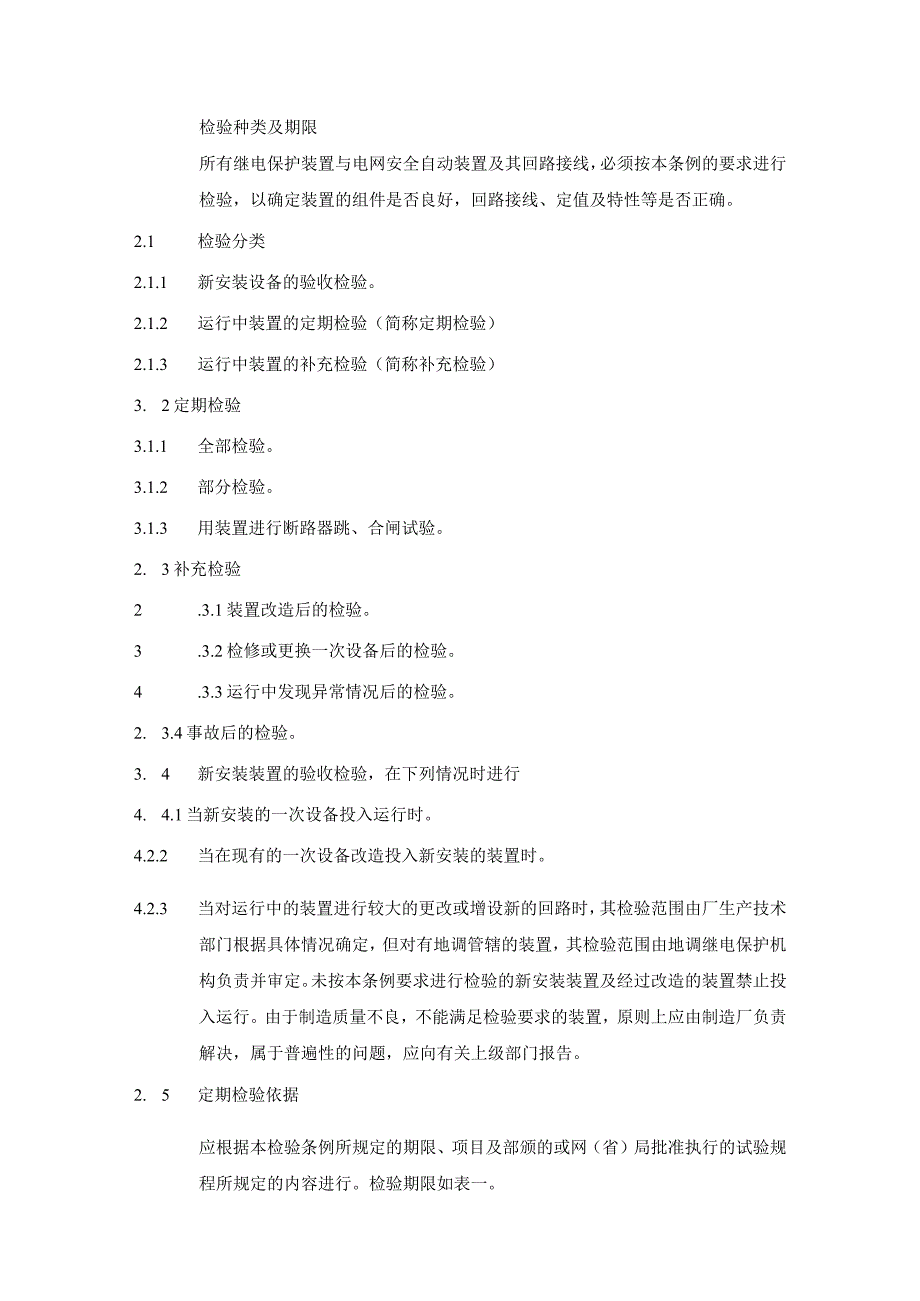

3、达电气有限公司电气技术研究所生产的MTPR-12C型微机变压器保护装置，该保护装置原理及调试方法见厂家提供的原理说明书。检验种类及期限所有继电保护装置与电网安全自动装置及其回路接线，必须按本条例的要求进行检验，以确定装置的组件是否良好，回路接线、定值及特性等是否正确。2.1 检验分类2.1.1 新安装设备的验收检验。2.1.2 运行中装置的定期检验（简称定期检验）2.1.3 运行中装置的补充检验（简称补充检验）3. 2定期检验3.1.1 全部检验。3.1.2 部分检验。3.1.3 用装置进行断路器跳、合闸试验。2. 3补充检验2 .3.1装置改造后的检验。3 .3.2检修或更换一次设备后的检验
4、。4 .3.3运行中发现异常情况后的检验。2. 3.4事故后的检验。3. 4新安装装置的验收检验，在下列情况时进行4. 4.1当新安装的一次设备投入运行时。4.2.2 当在现有的一次设备改造投入新安装的装置时。4.2.3 当对运行中的装置进行较大的更改或增设新的回路时，其检验范围由厂生产技术部门根据具体情况确定，但对有地调管辖的装置，其检验范围由地调继电保护机构负责并审定。未按本条例要求进行检验的新安装装置及经过改造的装置禁止投入运行。由于制造质量不良，不能满足检验要求的装置，原则上应由制造厂负责解决，属于普遍性的问题，应向有关上级部门报告。2. 5定期检验依据应根据本检验条例所规定的期限、项

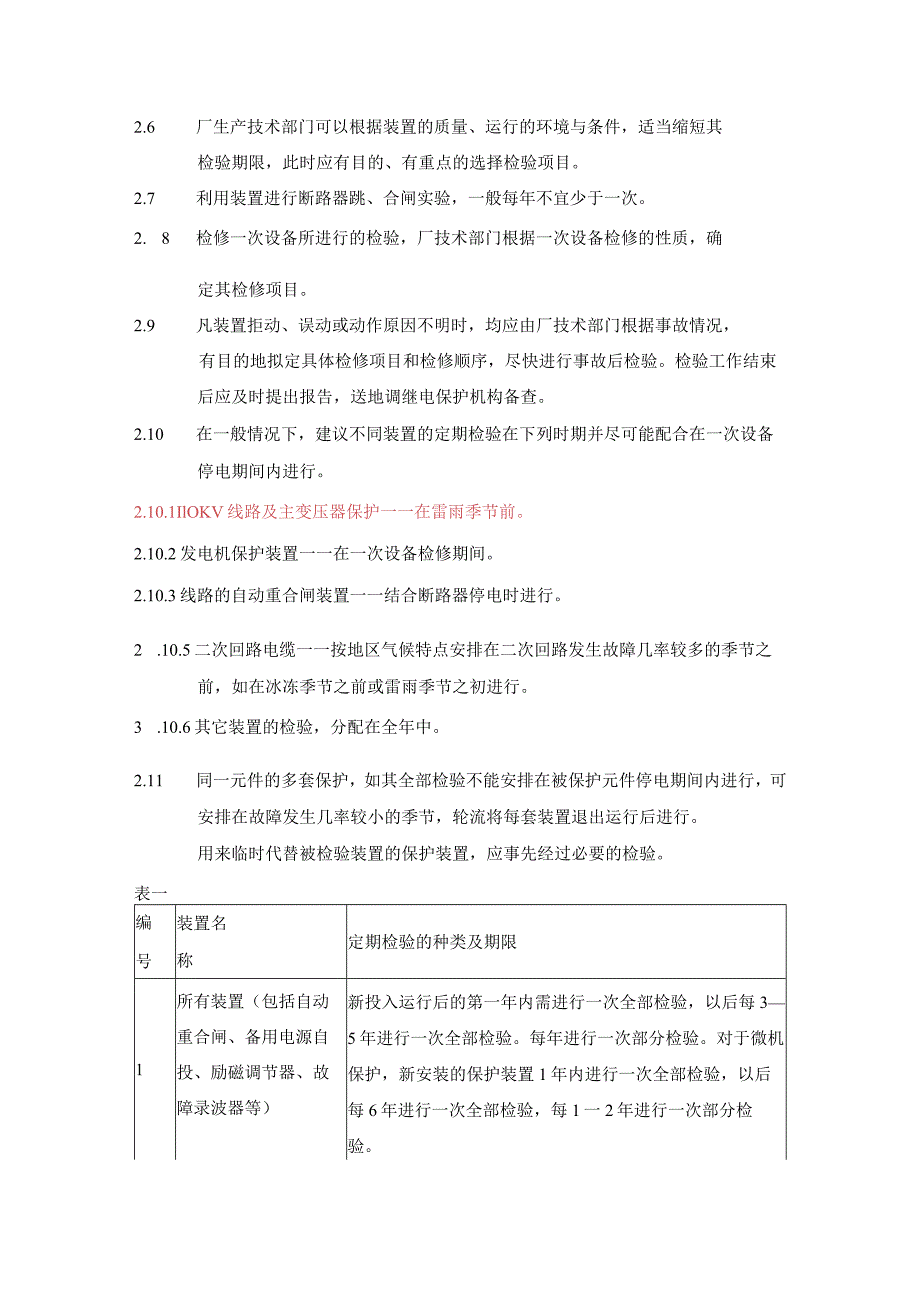

5、目及部颁的或网（省）局批准执行的试验规程所规定的内容进行。检验期限如表一。2.6 厂生产技术部门可以根据装置的质量、运行的环境与条件，适当缩短其检验期限，此时应有目的、有重点的选择检验项目。2.7 利用装置进行断路器跳、合闸实验，一般每年不宜少于一次。2. 8检修一次设备所进行的检验，厂技术部门根据一次设备检修的性质，确定其检修项目。2.9 凡装置拒动、误动或动作原因不明时，均应由厂技术部门根据事故情况，有目的地拟定具体检修项目和检修顺序，尽快进行事故后检验。检验工作结束后应及时提出报告，送地调继电保护机构备查。2.10 在一般情况下，建议不同装置的定期检验在下列时期并尽可能配合在一次设备停电
6、期间内进行。2.10.1IlOKV线路及主变压器保护一一在雷雨季节前。2.10.2发电机保护装置一一在一次设备检修期间。2.10.3线路的自动重合闸装置一一结合断路器停电时进行。2 .10.5二次回路电缆一一按地区气候特点安排在二次回路发生故障几率较多的季节之前，如在冰冻季节之前或雷雨季节之初进行。3 .10.6其它装置的检验，分配在全年中。2.11 同一元件的多套保护，如其全部检验不能安排在被保护元件停电期间内进行，可安排在故障发生几率较小的季节，轮流将每套装置退出运行后进行。用来临时代替被检验装置的保护装置，应事先经过必要的检验。表一编号装置名称定期检验的种类及期限1所有装置（包括自动重合
7、闸、备用电源自投、励磁调节器、故障录波器等）新投入运行后的第一年内需进行一次全部检验，以后每35年进行一次全部检验。每年进行一次部分检验。对于微机保护，新安装的保护装置1年内进行一次全部检验，以后每6年进行一次全部检验，每1一2年进行一次部分检验。2由值班人员改变定与第一项规定相同，但允许改变的范围需变动时，应值及特性的装置进行补充检验。3各种类型的电流互感器每5年进行一次部分检验，其变比变更时，及时进行一次部分检验。4变压器瓦斯保护装置每年进行一次部分检验，每35年进行一次全部检验。（可以用替换继电器的方法进行）。5操作信号回路中的设备结合所属设备进行检验。6回路绝缘试验每年进行一次绝缘测定
8、，每5年进行一次绝缘耐压试验。2.12在现场进行所有继电保护工作，都必须遵守本条例所列的全部内容。2.13 新安装装置的验收检验,应按本条例规定的全部项目进行,定期检验中，若发现继电器动作特性不符合标准而进行检修时，检修部分的检验项目与新安装的检验项目相同。新安装装置的验收检验由基建部门进行，第一次定期检验由运行部门进行，其检验项目除按全部检验项目外，还需参照新安装装置的验收检验的规定，适当补充一些项目。3检修前的准备工作3.1 为了保证检验质量，对试验电源的基本要求如下：1.1 .1交流试验电源和相应调整设备应有足够的容量，以保证在最大试验负载下，通入装置的电压及电流均为正弦波（不得有畸变现
9、象）。如有条件测试试验电源的谐波分量时，试验电流及电压的谐波分量不宜超过基波分量的5%0装设有复杂装置的场所（如220KV变电所）应设有供给交流试验用的电源变压器，其一次应为三角形接线，二次应为星形接线的三相四线制，相电压为100/V容量不小于IOKVAo1.2 .2实验用的直流电源的额定电压应与装置装设场所所用的直流额定电压相同，现场应备有自直流电源总母线引出的供试验用的电压为额定电压的80%的专用支路。试验支路应设专用的安全开关。所接熔断器必须保证选择性。不允许用运行中设备的直流支路电源作为检验时的直流电源。3.2 在现场进行检验工作，必须确切了解所在现场的直流电源容量，电压波动范围，交流
10、整流电源的波纹系数。供电内系统接线，各支路熔断器的安装情况，容量及绝缘监察回路的接线方式和中央信号系统等等，以判定被检验装置的直流电源的质量及其供电方式是否合理。3.3在现场进行工作前，应认真了解被检验装置的一次设备情况及其相邻设备的运行情况，据此制定的检验工作的全过程中确保系统安全运行的技术措施。例如确定哪些回路必须断开，哪些屏或屏的哪些部分应予以防护并作出明显的标志等。3.4对新投入运行设备的装置试验，应先进行如下的准备工作：3.4.1了解设备的一次接线及投入运行后可能出现的运行方式和设备投入运行的方案，该方案应包括按投入初期的临时继电保护方式。如设备投入运行的方案是在试验工作开始之后才编
11、定的，编定方案的有关部门应及时通知继电保护试验人员，继电保护试验人员应按运行方案编定需在设备带电后进行的有关检验项目的临时的保护方式。3.4.2检查装置的原理接线图（设计图）及与之相符合的二次回路安装图，电缆敷设图，电缆编号图，断路器操作机构图，电流、电压互感器端子箱图及回路分线箱图等全部图纸，以及成套保护、自动装置的技术说明及开关操作机构说明，电流、电压互感器的出厂说明书等，以上技术资料应齐全、正确。3.4.3根据设计图纸，到现场核对所有装置的安装位置是否正确，各保护所使用的电流互感器的安装位置是否合适，有无保护死区等。若新安装的装置由基建部门负责调试，生产部门继电保护机构的验收人员应先按本
12、节3.4.2所列内容验收全套技术资料之后，再填写验收技术报告。3.4.4对扩建装置的调试，除应了解设备的一次接线外，尚应了解与已运行的设备有关部分的详细情况（例如新投入的母差保护回路如何接入运行中的母差保护回路中的），按现场的具体情况定出现场工作的安全措施，以防止发生误碰运行设备的事故。3.5对装置的整定试验，应按有关继电保护机构提供的定值通知单进行，检修工作负责人应熟知定值通知单的内容，并核对所给的定值是否齐全，所使用的电流、电压互感器的变比值是否与现场实际情况相符合。3. 6继电保护工作人员在运行设备上进行检验工作时，必须事先取得发电厂运行值班人员的同意，遵照电业安全工作规程的有关规定履行
13、工作许可手续，并在运行值班员利用专用的连接片将装置的所有跳闸回路断开之后，才能许可检修人员进行检验工作。4对试验回路接线的基本要求4.1 试验工作应选用合适的仪表，整定试验所用仪表的精确度应为0.5级，测量继电器内部回路所用的仪表应保证不致破坏该回路参数，如并接于电压回路的，应用高内阻仪表；若测量电压小于IV,应用电子毫伏表或数字型电表；串接于电流回路中的,应用低内阻仪表.绝缘电阻测定,一般情况下用100ov摇表进行.4. 2试验回路的接线原则,应使通入装置的电气量与其实际工作情况相符合。在保证按定值通知单进行整定试验时，应以上述符合实际情况的方法作为整定的标准。模拟故障的试验回路，应具备对装
14、置进行整组试验的条件。装置的整组试验是指至装置的电压、电流二次回路的引入端子处，向同一被保护设备的所有装置通入模拟的电压、电流量，以检验各装置在故障和重合闸过程中的动作情况。4. 3对于复杂装置的检验，其模拟试验回路还应具备以下条件：4. 3.1试验电压、电流的相对相位能在0360度范围内变化。试验电压一般为三相四线制，试验电流一般可为单相式，但应具备通入三相的条件。单相式的电流值应能在50A内均匀可调，而模拟三相短路的电流，则应不小于20Ao4.3.2要有模拟各种故障发生与切除的逻辑控制回路。4.4在检验综合重合闸或单项重合闸装置时，为减少断路器的跳闸次数，应准备满足以下基本要求的专用的三相
