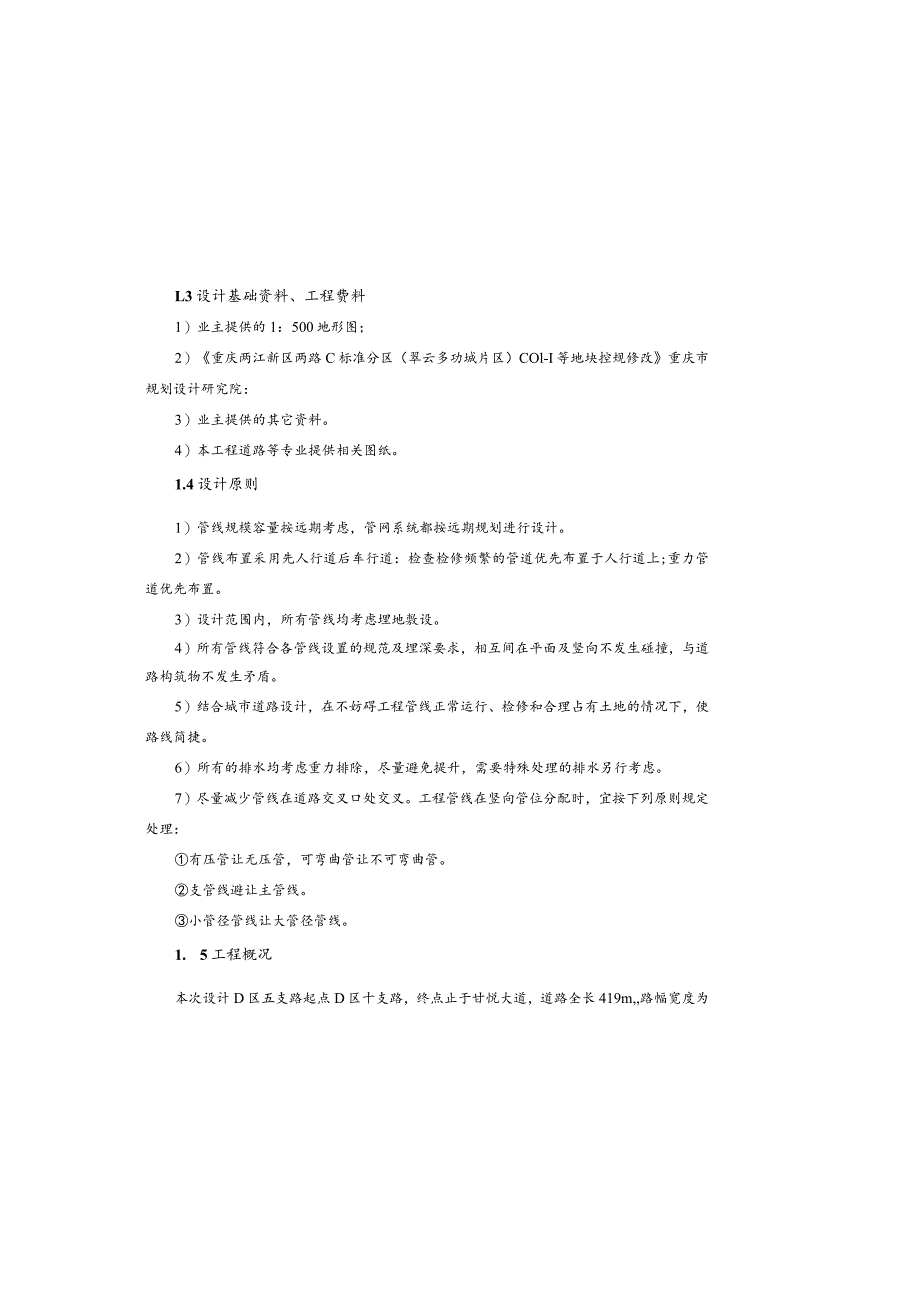

1、L3设计基础资料、工程费料1）业主提供的1：500地形图；2）重庆两江新区两路C标准分区（翠云多功城片区）COl-I等地块控规修改重庆市规划设计研究院：3）业主提供的其它资料。4）本工程道路等专业提供相关图纸。1.4设计原则1）管线规模容量按远期考虑，管网系统都按远期规划进行设计。2）管线布置采用先人行道后车行道：检查检修频繁的管道优先布置于人行道上;重力管道优先布置。3）设计范围内，所有管线均考虑埋地敷设。4）所有管线符合各管线设置的规范及埋深要求，相互间在平面及竖向不发生碰撞，与道路构筑物不发生矛盾。5）结合城市道路设计，在不妨碍工程管线正常运行、检修和合理占有土地的情况下，使路线简捷。6

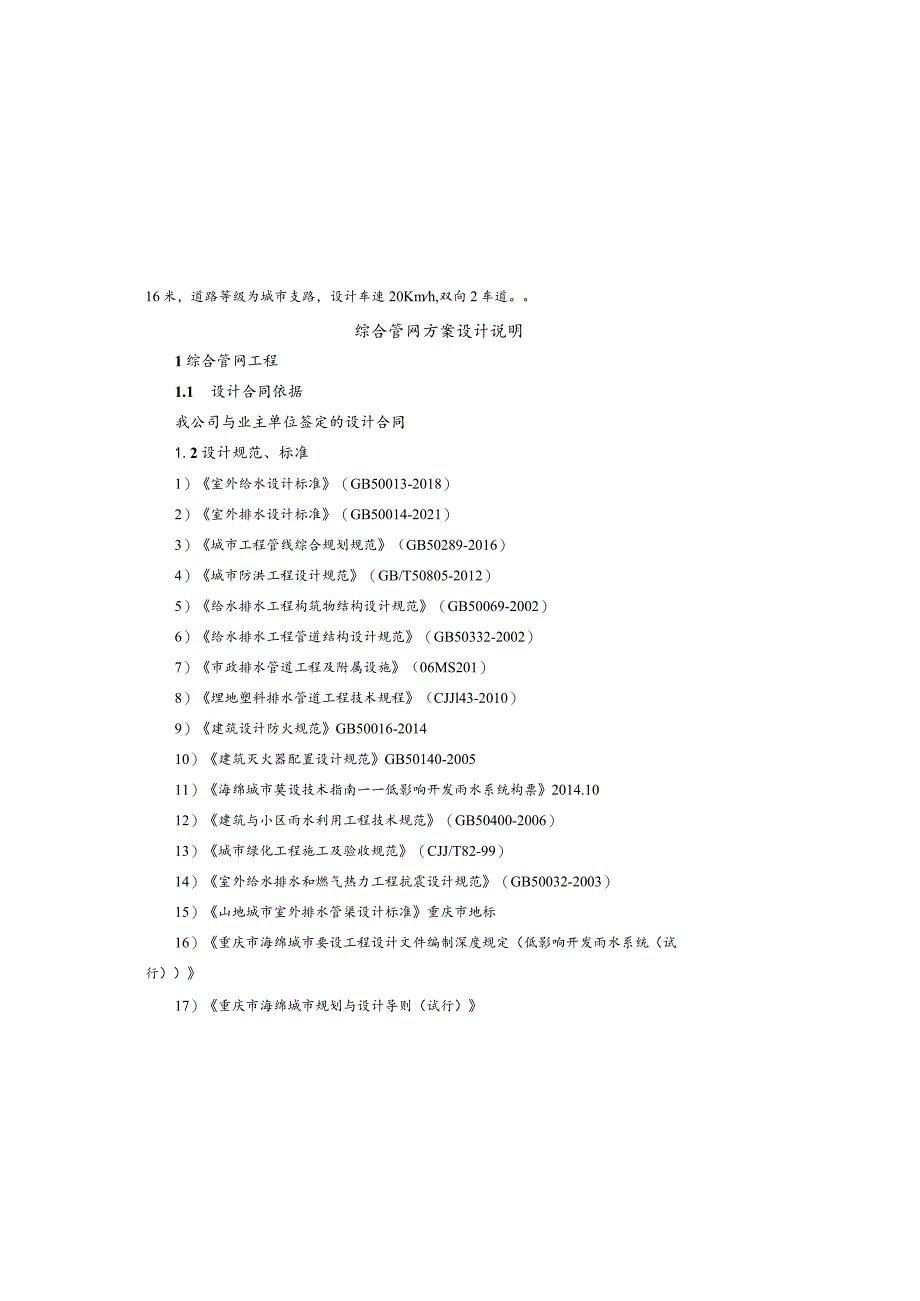

2、）所有的排水均考虑重力排除，尽量避免提升，需要特殊处理的排水另行考虑。7）尽量减少管线在道路交叉口处交叉。工程管线在竖向管位分配时，宜按下列原则规定处理：有压管让无压管，可弯曲管让不可弯曲管。支管线避让主管线。小管径管线让大管径管线。1. 5工程概况本次设计D区五支路起点D区十支路，终点止于甘悦大道，道路全长419m,路幅宽度为16米，道路等级为城市支路，设计车速20Kmh,双向2车道。综合管网方案设计说明1综合管网工程1.1 设计合同依据我公司与业主单位签定的设计合同1.2设计规范、标准1）室外给水设计标准（GB50013-2018）2）室外排水设计标准（GB50014-2021）3）城市工
3、程管线综合规划规范（GB50289-2016）4）城市防洪工程设计规范（GB/T50805-2012）5）给水排水工程构筑物结构设计规范（GB50069-2002）6）给水排水工程管道结构设计规范（GB50332-2002）7）市政排水管道工程及附属设施（06MS201）8）埋地塑料排水管道工程技术规程（CJJl43-2010）9）建筑设计防火规范GB50016-201410）建筑灭火器配置设计规范GB50140-200511）海绵城市莫设技术指南一一低影响开发雨水系统构票2014.1012）建筑与小区雨水利用工程技术规范（GB50400-2006）13）城市绿化工程施工及验收规范（CJJ/T

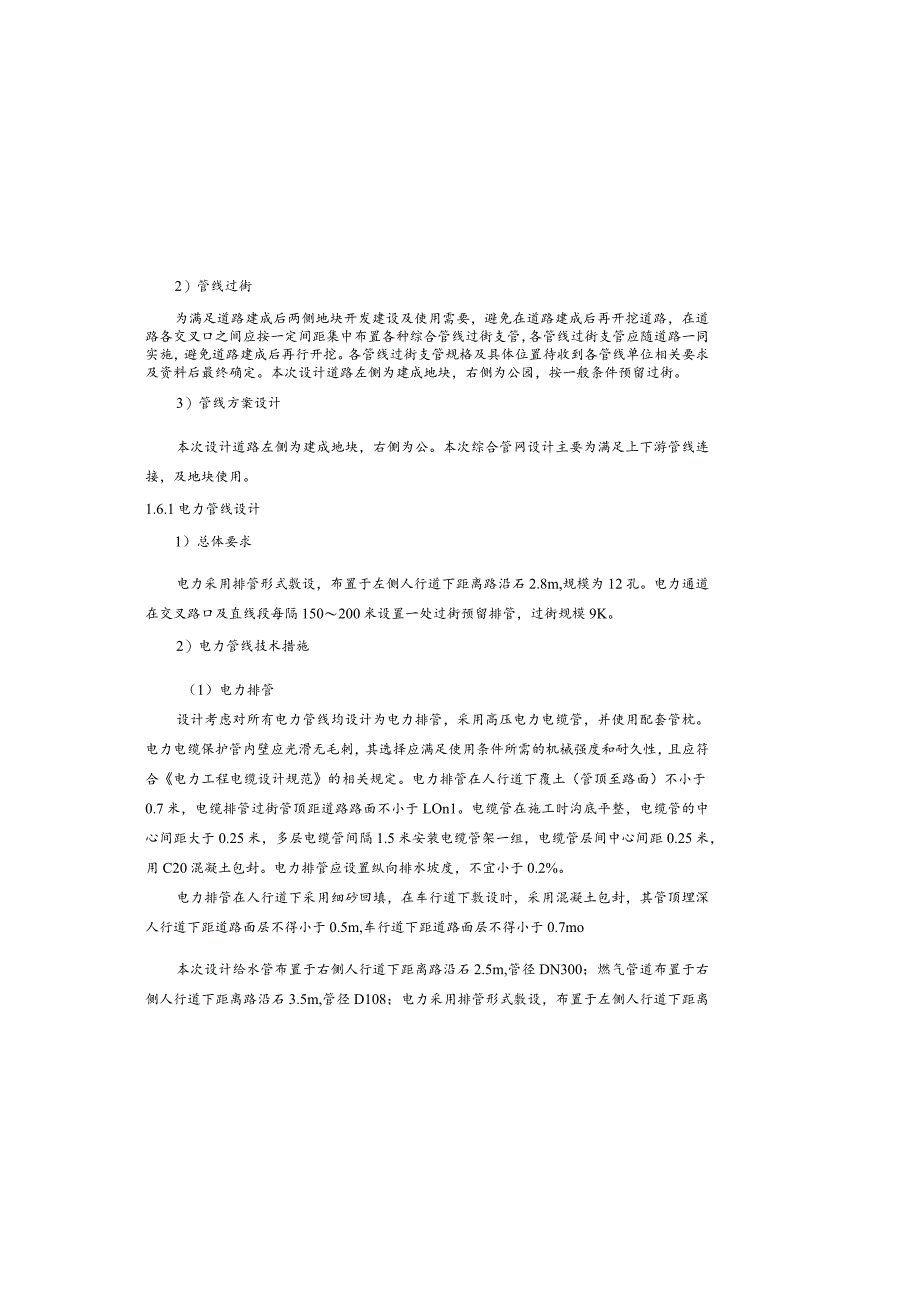

4、82-99）14）室外给水排水和燃气热力工程抗震设计规范（GB50032-2003）15）山地城市室外排水管渠设计标准重庆市地标16）重庆市海绵城市要设工程设计文件编制深度规定（低影响开发雨水系统（试行）17）重庆市海绵城市规划与设计导则（试行）2）管线过街为满足道路建成后两侧地块开发建设及使用需要，避免在道路建成后再开挖道路，在道路各交叉口之间应按一定间距集中布置各种综合管线过街支管，各管线过街支管应随道路一同实施，避免道路建成后再行开挖。各管线过街支管规格及具体位置待收到各管线单位相关要求及资料后最终确定。本次设计道路左侧为建成地块，右侧为公园，按一般条件预留过街。3）管线方案设计本次设计
5、道路左侧为建成地块，右侧为公。本次综合管网设计主要为满足上下游管线连接，及地块使用。1.6.1电力管线设计1）总体要求电力采用排管形式敷设，布置于左侧人行道下距离路沿石2.8m,规模为12孔。电力通道在交叉路口及直线段每隔150200米设置一处过街预留排管，过街规模9K。2）电力管线技术措施（1）电力排管设计考虑对所有电力管线均设计为电力排管，采用高压电力电缆管，并使用配套管枕。电力电缆保护管内壁应光滑无毛刺，其选择应满足使用条件所需的机械强度和耐久性，且应符合电力工程电缆设计规范的相关规定。电力排管在人行道下覆土（管顶至路面）不小于0.7米，电缆排管过街管顶距道路路面不小于LOn1。电缆管在
6、施工时沟底平整，电缆管的中心间距大于0.25米，多层电缆管间隔1.5米安装电缆管架一组，电缆管层间中心间距0.25米，用C20混凝土包封。电力排管应设置纵向排水坡度，不宜小于0.2%。电力排管在人行道下采用细砂回填，在车行道下敷设时，采用混凝土包封，其管顶埋深人行道下距道路面层不得小于0.5m,车行道下距道路面层不得小于0.7mo本次设计给水管布置于右侧人行道下距离路沿石2.5m,管径DN300；燃气管道布置于右侧人行道下距离路沿石3.5m,管径D108；电力采用排管形式敷设，布置于左侧人行道下距离路沿石2.8m,规模为12孔；通信采用排管形式敷设，布置于左侧车行道下距离路沿石1.5m,规模为
7、9孔。结合现状本次设计管道横断面布置如下：车行贵综合管网路幅分配图1.6综合管网1）管线竖向设计各种管线一般情况下敷设标高为（以该处的道路中心线标高为+0.00）；电力管底-1.50m；燃气管管中心标高-1.20m；通信沟底标高-L40m；给水管管中心标高-1.60m；雨水管管顶标高-2.00m；污水管管顶标高-3.00m。位置在盖板表面中央，颜色采用艳绿色且具备防腐功能。电缆盖板应路径走廊清晰、表面光洁，同时不能处于绿化和彩砖等掩饰物之下。工作井的设置原则：直线段工作井的距离不宜大于60m,在分支处应设置三通工作井，以便电缆的穿入和抽出。当有电缆中间接头时，工作井的尺寸还需考虑中间接头的安装
8、和检修方便;每座封闭式电力工作井应该设置方便检修人员进出爬梯。电力电缆井设计有直通井、三通井，在分支位置采用在电缆井下部设置喇叭口型式以满足电缆转弯半径要求，如现场条件不能满足尺寸要求，由建设单位和产权单位协商解决。1.6.2通信管线设计1）管网规模及线路敷设为美化城市景观、保障通信线路安全，区内所有通信线路均下地敷设。区内沿规划道路新建通信管道，并与现有的通信管道接口。中国电信、中国联通、中国移动、有线电视和交通监控等弱电线路均纳入统一规划，共用走廊。各部门应密切配合、共建共享通信管道资源，避免各运营商自建管道及重复建设。理顺现有通信线路，沿设计道路人行道下敷设9孔通信电缆，并预留12孔作为
9、有线电视专用通道。150-200米左右预留9孔过街通信管道。为美化城市景观、保障通信线路安全，规划通信线路全部下地敷设，一般采用交接箱配线方式，各企业内部按话机规模设立交接箱。2）通信管线技术措施本工程范围内的通信管线，采用混凝土包封的PVC波纹管及蜂窝管管孔敷设。-般情况下，管道覆土不小于0.7米。除采取特殊技术措施外，在人行道和绿化地带，覆土一般不应低于0.50米，在车行道下，覆土一般不低于1米。为了使管道中的积水能流入人孔而便于清除，管道坡度一般应为0.3%0.例，最小不宜低于0.25%。人接地沿电力排管全线埋设1根-50X5热镀锌扁钢，过街处纵向预埋-50x5热镀锌扁钢与主线可靠焊接，
10、电力沟内接地纵向采用12热镀锌圆钢与接地干线可靠焊接，同时每个工作井内及间隔15Om左右设置热镀锌角钢，并与接地干线50X5热镀锡扁钢可靠焊接。（2）工作井每座封闭式电力工作井的顶板应设置直径不小于70Omnl人孔1个，具体参照国家配电网工程典型设计IokV电缆分册（2016年）图集。每座电力工作井的底板应设有500500500集水坑，向集水坑的泄水坡度不小于0.5舟,集水坑内设置一根中75UPVC排水管与就近的雨水井相连；如果就近的雨水井底高于电缆井底，在电缆管下用中75UPVC排水管与低处电缆井连通便于排出电缆井内积水，排水管道坡度按1.5%安装。每座电力工作井的两侧除需预埋供安装立柱支架
11、等铁件外,在顶板和底板以及于排管接口部位，还需预埋供吊装电缆用的吊环以及供电缆敷设施工所需的拉环。每座电力工作井外侧设一组（3根）长2.5米的L50X5镀锌角钢作接地体，在工作井四周均匀接地。安装在电力工作井内的金属构件采用-50X5镀锌扁铜与接地体连接，要求接地电阻不大于10欧姆。沿电力排管单向敷设-50X5热镀锌扁钢，全线接地扁钢均需可靠焊接连通，接地扁钢在首端、末端和每100m设置重复接地极，重复接地极采用两根L50X5X2500热镀锌角钢为敷设一组，全线接地扁钢采用e12热镀锌圆钢与重复接地极热镀锌角钢连接，要求接地电阻不大于10欧姆。接地极设置于靠近地块侧，安装施工做法详接地装置安装
12、03D501-4相关内容要求。电力工作井两侧的排管孔口应封堵。电力工作井应在保护板上层印制醒目的“国家电力”的球形标志，直径为20cm,的出流量不应小于15Ls,且供水压力从地面算起不应小于O.IOMPao4）给水管道技术措施本次设计给水管道选用球墨铸铁管；检修阀门井的设置根据事故抢修时间允许的排水时间考虑，穿越障碍物及连通管位置等因素综合考虑，一般设置间距为500600m,排水时间控制在2小时以内。给水管道上设有阀门、排气阀、泄水阀等。阀门采用蝶阀，口径与管道直径一致，阀门均设计在阀门井内，所有阀门均须试压合格后方可使用。给水阀门井采用矩形立式蝶阀井，井墙采用钢筋混凝土,人行道、车行道下采用
13、球墨铸铁防盗井盖及井座，阀门井爬梯采用高分子复合材料成品。排气阀垂直安装于管道的最高点，排气嘴或阀杆帽垂直向上，其口径根据规范要求选用。排气阀门并做法详见国标图集05S502室外给水管道附属构筑物。市政消火栓设置间距应不大于120米；在重要建筑和道路交叉口处为便于消防队员的使用，增设消火栓。给水管线布置：给水管布置于右侧人行道下距离路沿石2.5m,管径D300。1.6.4燃气管线1）燃气管道燃气管道采用热轧无缝钢管或PE管时，干管最小覆土厚度：慢车道不小于1.0米：道路隔离绿化带不小于0.5米：人行道为0.6米：穿越城市一般道路采用直埋敷设时，不小于LO米；管道穿越城市主要道路、铁路采用套管敷
14、设时；最小埋深不小于1.2米。2）燃气管道技术措施管道选用PE管，执行标准为燃气用埋地聚乙烯（PE）管道系统第1部分：管材GB15558.l-2015oDe219采用SDR17.6系列,PElOO聚乙烯管。孔内两边管道的相对管孔高程应尽量接近一致，一般情况下，相对位置的管孔高差不应大于0.5米。电信井内设置中75PVC塑料管，就近排入市政雨水井。通信管线布置：通信采用排管形式敷设，布置于左侧车行道下距离路沿石1.5m,规模为9孔。1.6.3给水管线设计1）用水量预测根据关于印发重庆市主城区水厂布局规划调整方案的通知，2020年最高人均综合用水量360Lcapd,2030年最高人均综合用水量40
15、0Lcapd。2）管网布置本项目给水管道与相交道路形成环状管网，提高道路服务范围内供水的安全可靠性。不同供水分区之间的管网应设置阀门，且阀门处于常关状态，以避免供水压力无法协调均衡，当某个供水分区由于事故、检修等原因不能正常供水时，可打开阀门调配水量。道路服务范围内的生活、生产及消防用水共用一套供水系统。给水管网按最高日最大时流量设计，按最高日最大时流量加消防用水量及事故水量（为设计水量的70%）校核，供水压力应满足最不利用户接管点处28米的服务水头，市政消防节点的工作压力应不低于10米水头。3）消防供水消防用水由市政给水管网供给,所有城市道路上必须按不大于120米间距布置消火栓，保护半径不大于150米。区内规划路幅16米及以上等级的城市道路上的给水管道最小管径按不小于DN200敷设。区内保留的水库、湖泊，应设置消防取水设施。每隔不大于120In或道路交叉路口处设置一座SSlOO-I.6式室外地上式消火栓，消火栓布置位于人行道内，距路壕石1.5m。给水管网平时运行工作压力不应小于0.MMPa,火灾时水力最不利市政消火栓管道的埋设深度。4）选用运行安全、管理方便、使用寿命较长、经济合理的管材，尽量减少工程投资
