《质量保证及控制措施.docx》由会员分享，可在线阅读，更多相关《质量保证及控制措施.docx（22页珍藏版）》请在第壹文秘上搜索。

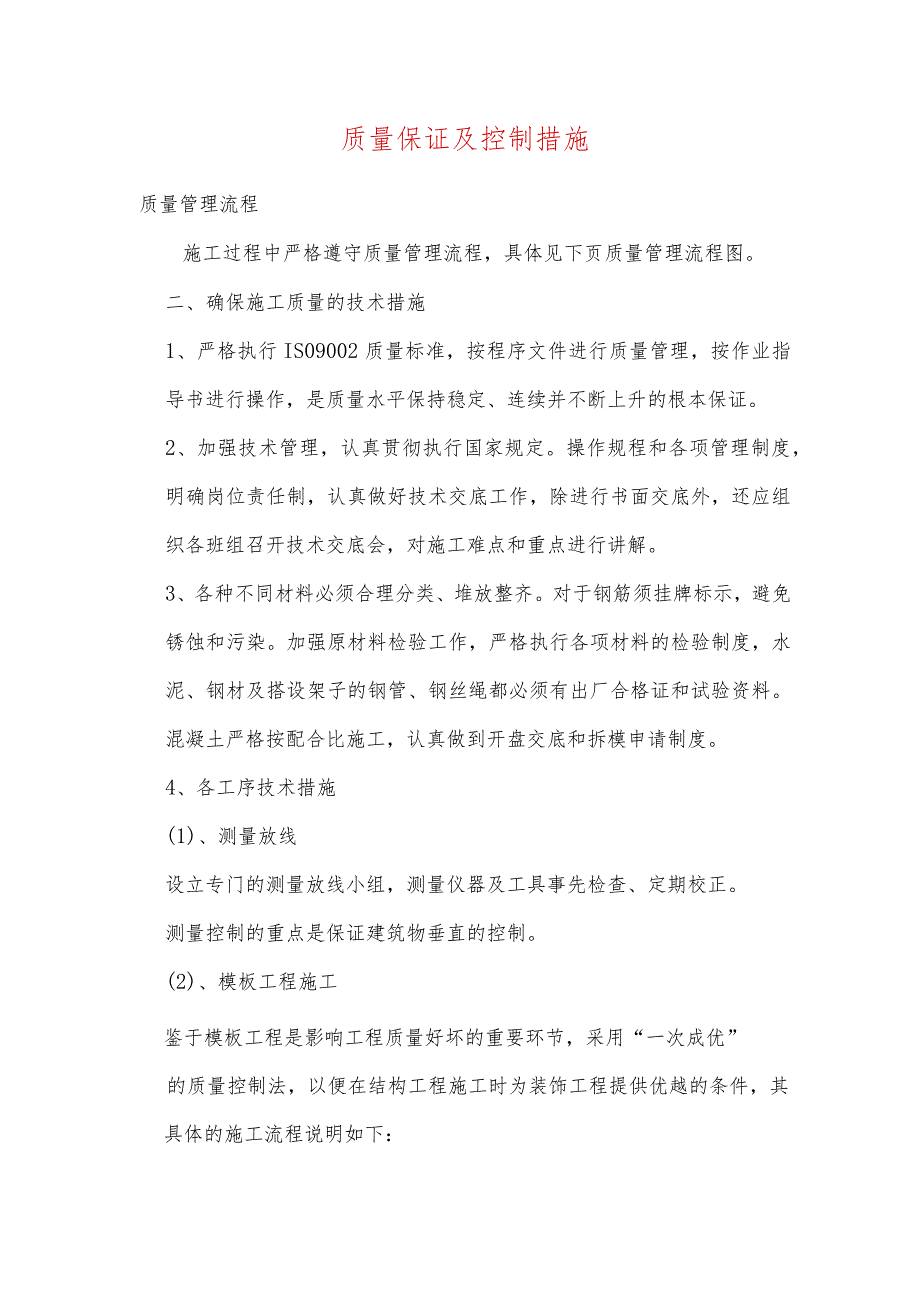

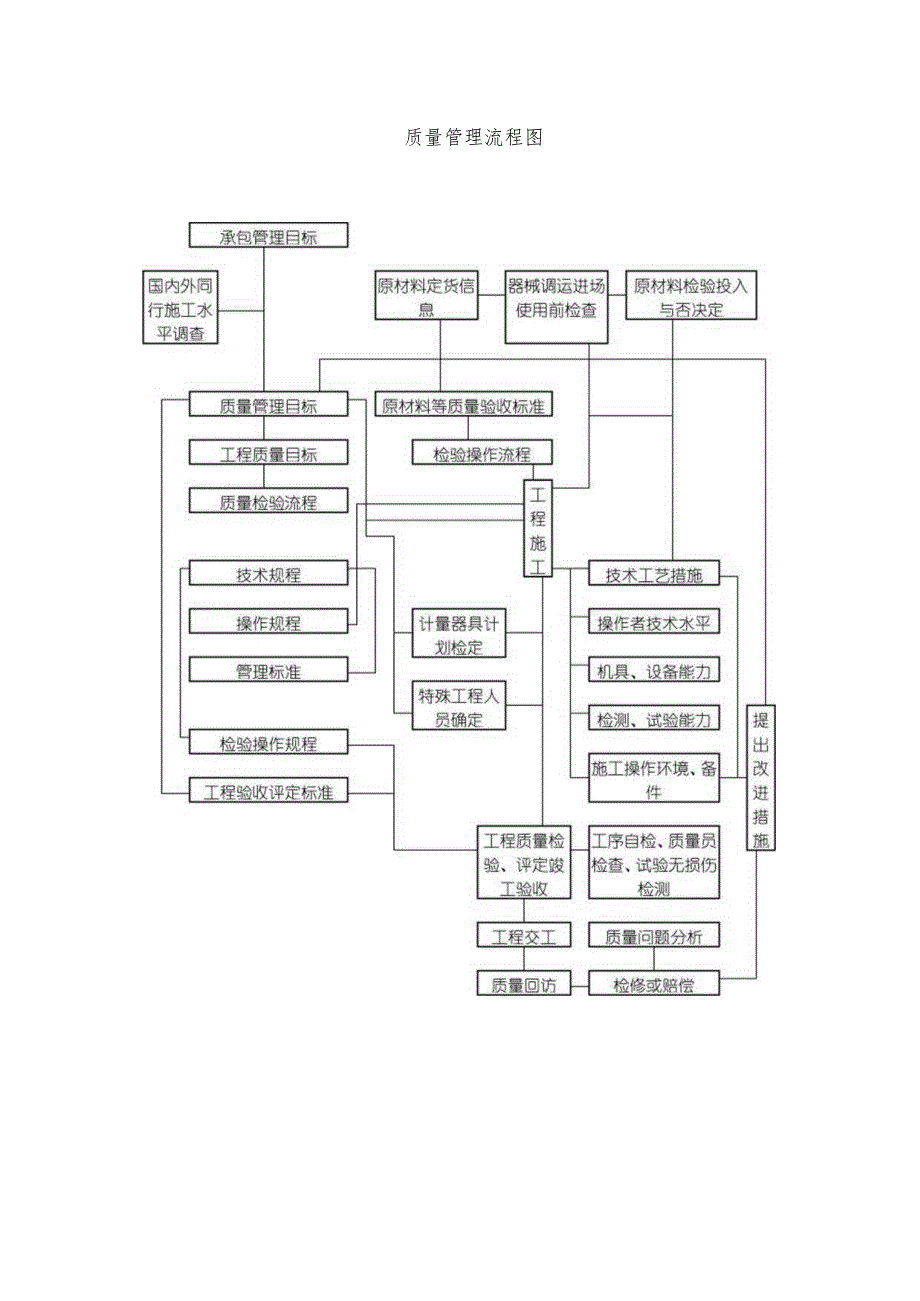

1、质量保证及控制措施质量管理流程施工过程中严格遵守质量管理流程，具体见下页质量管理流程图。二、确保施工质量的技术措施1、严格执行IS09002质量标准，按程序文件进行质量管理，按作业指导书进行操作，是质量水平保持稳定、连续并不断上升的根本保证。2、加强技术管理，认真贯彻执行国家规定。操作规程和各项管理制度，明确岗位责任制，认真做好技术交底工作，除进行书面交底外，还应组织各班组召开技术交底会，对施工难点和重点进行讲解。3、各种不同材料必须合理分类、堆放整齐。对于钢筋须挂牌标示，避免锈蚀和污染。加强原材料检验工作，严格执行各项材料的检验制度，水泥、钢材及搭设架子的钢管、钢丝绳都必须有出厂合格证和试验

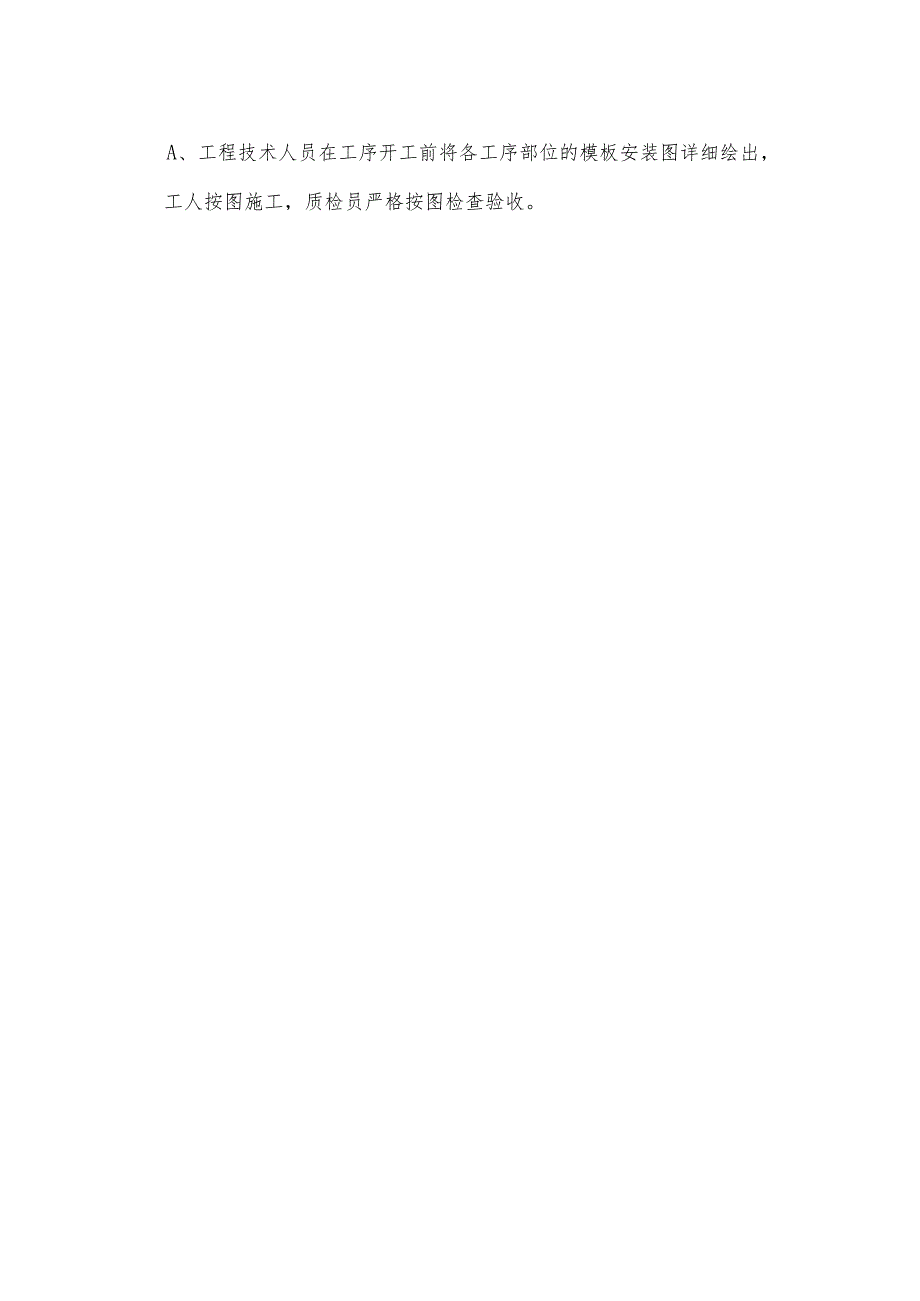

2、资料。混凝土严格按配合比施工，认真做到开盘交底和拆模申请制度。4、各工序技术措施(1)、测量放线设立专门的测量放线小组，测量仪器及工具事先检查、定期校正。测量控制的重点是保证建筑物垂直的控制。(2)、模板工程施工鉴于模板工程是影响工程质量好坏的重要环节，采用“一次成优”的质量控制法，以便在结构工程施工时为装饰工程提供优越的条件，其具体的施工流程说明如下：A、工程技术人员在工序开工前将各工序部位的模板安装图详细绘出，工人按图施工，质检员严格按图检查验收。质量管理流程图B、认真做好工序交接检，当钢筋工程完工后应组织钢筋、木工班组长和技术员进行现场交接检，凡钢筋位置不符合要求的必须整改完后方可封模。
3、C、提高模板施工质量标准，垂直平整度均要在规定范围之内，尤其要重视外墙垂直度，这是影响工程质量的一个重要因素。D、模板拆模后要进行清理修正，涂刷隔离剂后才能继续使用。E、为保证板缝能满足优良标准要求，在模板安装完毕后，应用透明胶纸粘贴板缝。(3)、钢筋工程施工A、钢筋进场后要及时进行原材料检测试验，合格材料方可使用。B、钢筋工程施工前要认真做好翻样。交底工作。钢筋密集处既保证钢筋位置准确，又要保证混凝土顺利浇捣。C、钢筋工程安装后，工程质检人员应对钢筋进行检查，做好隐蔽验收。重点进行下列内容检查。根据设计图，检查钢筋的种类。直径。根数。间距是否正确，特别要检查负筋位置是否准确，检查钢筋接头位置
4、及搭接长度是否符合要求；绑扎是否牢固、有无松动脱变现象，检查混凝土保护层是否符合要求，检查钢筋对焊接头是否符合要求。D、由于钢筋偏位历来是工程施工中的质量通病，因此本工程在施工中将采取在楼板模上进行二次放线的方法，对墙、柱筋进行重复校核，在浇混凝土前还要再三复核墙。柱筋位置是否正确。(4)、混凝土工程施工A、严格执行材料进场验收制度，特别是对水泥要有计划地提前做好化验工作，杜绝不经化验而先使用的现象。B、预拌混凝土到现场后要有专职质检员进行检验。C、作业面设技术人员和专职质检员跟班作业，对振捣密实度、下料方法、高低差留置、平整度。墙柱钢筋进行监督检查，对不符合施工工艺标准的将行使质量否决权，有
5、权下令停工修复，直至符合工艺标准才能继续施工。(5)、土方施工A、对于挖方区域，机械开挖深度应控制在设计基础底面标高以上200-300mm,以防机械超挖或挠动原土，余土改由人工清除。B、对于填方区域，必须分段采用“水平分层法”施工，松铺土层厚度小于300,填筑一层，整平一层，夯实一层，确保填土区密实度达到规范要求。C、填筑碾压前，要经常测定土料含水量，根据实际情况分别采用凉晒法或洒水法使其接近最佳含水量确保碾压达到最佳效果。I)、各种构筑物背后的填土要特别注意，尽量机械夯实，局部以人工补夯。三、保证质量的管理措施：1、岗位责任制：按质量目标分解，将质量责任层层挂牌，层层落实。由质检员行使质量否
6、决权和奖罚权。2、奖罚制；拉大班组优良与合格的上资差距，质量评定按楼层各部位分开进行，实行优质重奖，劣质重罚的方法，最大限度地调动工人的积极性。3、材料进场检查制：要特别注意杜绝无准用证书水泥的使用。进口钢筋要进行化学分析：商品混凝土进场要核实混凝土强度等级和检验坍落度；装饰材料、门窗等成品。半成品先选定样品，再接样品验收大宗进料。4、三检制：主要分项工程质量严格检查，坚持“自检、交接检、专检”三检制。5、隐检制：根据施工进度安排预检、隐检计划，进行预检、隐检程序，办理预检、隐检手续，并及时履行签字归档。6、工程例会制：(1)、外联工程例会：汇报工程进展情况；听取业主，监理、质检站及设计院等各
7、方面的指导和意见，提出施工或图纸上的问题、方案措施；协调与业主外包专业工程施工单位的矛盾、协作关系。(2)、内部工程例会：总结工程施工的进度、质量、安全情况，传达外联工程会议精神，明确各专业的施工顺序和工序穿叉的交接关系及质量责任，加强各专业工种之间的协调、配合及工序交接管理，保证施上顺利进行。定于每星期五下午召开工程例会。7、成品保护制度：施工过程中，后插入的工序，应采取确实行措施，如覆盖、防护等进行深护，免遭污染或破坏。四、防止质量通病措施1、土方工程：(1)、回填士应按规定每层取样测量夯实后的干容重，在符合设计或规范要求后才能回填卜一层。(2)、严格控制每层回填厚度，禁止汽车直接卸土入槽
8、。(3)、严格选用回填土料质量，控制含水量、夯实遍数等是防止回填土下沉的重要环节。(4)、机械夯填的边角位置及墙与地坪，散水的交接处，应仔细夯实，并应使用细粒土料回填。(5)、雨大不应进行填方的施工。如必须施工时，应分段尽快完成，且宜采用碎石类土和砂土、石屑等填料。现场应有防雨和排水排施，防止地面水流入坑(槽)内。2、模板工程：(1)、模板安装前，先检查模板的质量，不符质量标准的不得投入使用。、梁模板通病现象：梁身不平直。梁底不平及下挠。梁侧模炸模。局部模板嵌入柱梁间、拆除困难。防治措施：A、支模时应遵守边模包底模的原则，梁模与柱模连接处，下料尺寸一般应略为缩短。B、梁测模必须有压脚板、斜撑、
9、拉线通育后将梁侧钉固。梁底模板按规定起拱。C、混凝土浇筑前，模板应充分用水浇透。、柱模板：通病现象：炸模、断面尺寸鼓出、漏浆、混凝土不密实，或蜂窝麻面、偏斜、柱身扭曲。防治措施：A、根据规定的柱箍间距要求钉牢固。Ik成排柱模支模时，应先立两端柱模，校直与复核位置无误后，顶部拉通长线，再立中间柱模。C、四周斜撑要牢固。(4)、板模板通病现象：板中部下挠，板底混凝土面不平。防治措施：A、楼板模板厚度要一致，搁栅木料要有足够的强度和刚度，搁栅面要平整。B、支顶要符合规定的保证项目要求。C、板模按规定起拱。3、钢筋工程：(1)、钢筋加工：A、钢筋开料切断尺寸不准，根据结构钢筋的所在部位和钢筋切断后的误
10、差情况，确定调整或返工。B、钢筋成型尺寸不准确，箍筋歪斜，外形误差超过质量标准允许值：对于I级钢筋只能进行一次重新调直和弯曲，其他级别钢筋不宜重新调直和反复弯曲。、钢筋绑扎与安装A、钢筋骨架外形尺寸不准：绑扎时宜将多根钢筋端部对齐，防止绑扎时，某号钢筋偏离规定位置及骨架扭曲弯形。B、保护层砂浆垫块厚度应准确，垫块间距应适宜，否则导致平板悬臂板面出现裂缝，梁底柱侧露筋。C、钢筋骨架吊装入模时，应力求平稳，钢筋骨架用“扁担”起吊，吊点应根据骨架外形预先确定，骨架各钢筋交点要绑扎牢固，必要时焊接牢固。I)、钢筋骨架绑扎完成后，会出现斜向一方，绑扎时铁线应绑成八字形。左右口绑扎发现箍筋遗漏。间距不对要
11、及时调整好。E、柱子箍筋接头无错开放置，绑扎前要先检查；绑扎完成后再检查，若有错误应即纠正。F、浇筑混凝土时，受到侧压钢筋位置出现位移时，就及时调整。G、同截面钢筋接头数量超过规范规定：骨架未绑扎前要检查钢筋对焊接头数量，如超出规范要求，要作调整才可绑扎成型。避免闪光焊工程质量通病(3)、对焊焊接表面烧伤、接头轴线偏移和弯折，接头结合不良、接头氧化缺陷、接头过烧缺陷、热影响区淬火脆裂以及接头区域有裂纹等现象。(4)、电弧焊：A、焊接过程中要及时清渣，焊缝表面光滑平整，加强焊缝平缓过渡，弧坑应填满。B、根据钢筋级别、直径、接头形式和焊接位置，选择适宜焊条直径和焊接电流，保证焊缝与钢筋熔合良好。C
12、、帮条尺寸、坡口角度、钢筋端头间隙以及钢筋轴线等应符合有关规定，保证焊缝尺寸符合要求。I)、焊接地线应与钢筋接触良好，防止因起弧而烧伤钢筋。E、钢筋电弧焊时不能忽视因焊接而引起的结构变形，应采下列措施：、对称施焊，、分层轮流施焊，、选择合理的焊接顺序。、电渣压力焊:A、在整个焊接过程中，要准确掌握好焊接通电时间，密切监视造渣工作电压和电渣工作电压的变化，并根据焊接工作电压的变化情况提升或降低上钢筋，使焊接工作电压稳定在参数范围内。在顶压钢筋时，要保持压力数秒钟后方可松开操纵杆，以免接头偏斜或接合个良。在焊接结柬时，应立即措施扶正钢筋上端，以防止上、下钢筋错位和夹具变形，钢筋焊接结束时，应立即并
13、检查钢筋是否顺直。如不顺直，要立即趁钢筋还在热塑状态时将其扳直，然后稍延滞2分钟后卸下夹具。B、电渣压力焊焊接工艺适用于直径1640mm的I级、II级钢筋的焊接，当采用其他品种。规格的钢筋进行焊接时，其焊接工艺的参数应经试验。鉴定后方可采用。C、焊剂要妥善存放，以免受潮变质。D、焊接工作电压和焊接时间是两个重要的参数，在施工时不得随意变更参数，否则会严重影响焊接质量。E、接头偏心和倾斜：主要原因是钢筋端部歪扭不直，在夹具中夹持不正或倾斜；焊后夹具过早放松，接头未冷却使上钢筋倾斜；夹具长期使用磨损，造成上下不同心。F、咬边：主要发生于钢筋。主要原因是焊接时电流太大，钢筋熔化过快；上钢筋端头没有压
14、人熔池中，或压入深度不够，停机太晚，通电时间过长。G、未溶合：主要原因是在焊接过程中上钢筋提升过大或下送速度过慢、钢筋端部熔化不良或形成断弧；焊接电流过小或通电时间不够，使钢筋端部未能得到适宜的熔化量，焊接过程中设备发生故障，上钢筋卡住，未能及时压下。IL焊包不匀：焊包有两种情况，一种是被挤出的熔化金属形成的焊包很不均匀，一边大一边小，小的一面其高不足2mm,另一种是钢筋端面形成的焊缝厚薄不均。主要原因是钢筋端头倾斜过大而熔化量又不足，顶压时熔化金属在接四周分布不匀或采用铁丝引弧时，铁丝球安放不正，偏向一边。I、气孔：主要原因是焊剂受潮，焊接过程中产生大量气体渗入溶池，钢筋锈蚀严重或表面不清洁
15、。J、钢筋表面烧伤：主要原因是钢筋端部锈蚀严重，焊前未除锈;夹具电极不干净；钢筋未夹紧，顶压时发生滑移。K、夹渣：主要原因是通电时间短，上钢筋在熔化过程中还未形成凸面即行顶压，熔渣尤法排出；焊接电流过大或过小；焊剂熔化后形hRft9熔渣粘度人，不易流动，顶压力太小，上钢筋在熔化过程气体渗入溶池，钢筋锈蚀严重或表面不清洁。1.、成型不良：主要原因是焊接电流大，通电时间短，上钢筋熔化较多，如顶压时用力过大，上钢筋端头压入熔池较多，挤出的熔化金属容易上翻；焊接过程中焊剂泄漏，熔化铁水失去约束，随焊剂泄漏下流。4、混凝土工程：(1)、混凝土浇筑：A、蜂窝产生原因：振捣不实或漏振；模板缝隙过大导致水泥浆流失，钢筋较密或石子相应过大。预防措施：按规定使用和移动振动器。中途停歇后再浇捣时，新旧接缝范围要小心振捣。模板安装前应清理模板表面及模板拼缝处的粘浆，才能使接缝严密。若接缝宽度超过2.5mm应予填封，梁筋过密时应选择相应的石子粒径。B、露筋产生原因：主筋保护层垫块不足，导致钢筋紧贴模板；振捣不实。预防措施：钢筋垫块厚度要符合设计规定的保护层厚度；垫块放置间距适当，钢筋直径较小时垫块间距宜密些，使钢筋下
