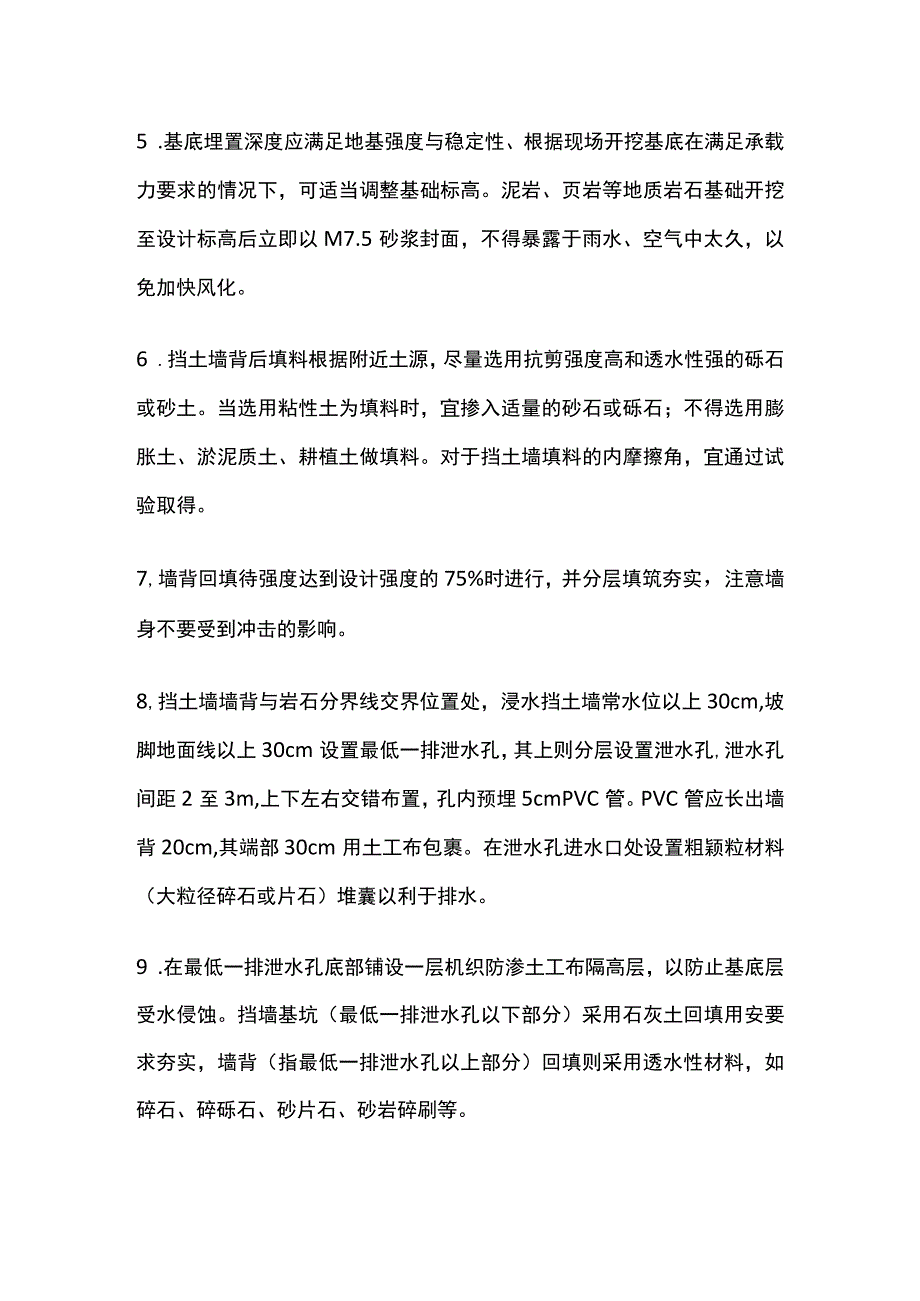

重力挡土墙设计方案.docx_第2页
第2页 / 共3页
重力挡土墙设计方案.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《重力挡土墙设计方案.docx》由会员分享,可在线阅读,更多相关《重力挡土墙设计方案.docx(3页珍藏版)》请在第壹文秘上搜索。

1、重力挡土墙设计方案1.1 编制依据工程结构通用规范GB55001-2021建筑与市政工程抗震通用规范GB55002-2021建筑与市政地基基础通用规范GB55003-2021建筑地基基础设计规范GB50007-2011挡土墙(重力式、衡重式、悬臂式)17J008材料及构造1.采用混凝土重力式挡土墙,混凝土强度等级为C25o2 .挡土墙基底应置于满足承载力要求的地基上,基底逆坡应符合设计要求,以保证墙身稳定,如开挖后不满足设计要求,则应立即告知设计单位,以便作相应调整。3 .如若开挖遇到软土、液化土等特殊性岩土时,应按有关规定,对地基妥善处理后方可施工挡土墙。4 .陡坡地段、若地基为完整坚硬基础

2、岩石、采用台阶基础:台阶基础采用C15片(块)石混凝土。5 .基底埋置深度应满足地基强度与稳定性、根据现场开挖基底在满足承载力要求的情况下,可适当调整基础标高。泥岩、页岩等地质岩石基础开挖至设计标高后立即以M7.5砂浆封面,不得暴露于雨水、空气中太久,以免加快风化。6 .挡土墙背后填料根据附近土源,尽量选用抗剪强度高和透水性强的砾石或砂土。当选用粘性土为填料时,宜掺入适量的砂石或砾石;不得选用膨胀土、淤泥质土、耕植土做填料。对于挡土墙填料的内摩擦角,宜通过试验取得。7,墙背回填待强度达到设计强度的75%时进行,并分层填筑夯实,注意墙身不要受到冲击的影响。8,挡土墙墙背与岩石分界线交界位置处,浸

3、水挡土墙常水位以上30cm,坡脚地面线以上30cm设置最低一排泄水孔,其上则分层设置泄水孔,泄水孔间距2至3m,上下左右交错布置,孔内预埋5cmPVC管。PVC管应长出墙背20cm,其端部30cm用土工布包裹。在泄水孔进水口处设置粗颖粒材料(大粒径碎石或片石)堆囊以利于排水。9 .在最低一排泄水孔底部铺设一层机织防渗土工布隔高层,以防止基底层受水侵蚀。挡墙基坑(最低一排泄水孔以下部分)采用石灰土回填用安要求夯实,墙背(指最低一排泄水孔以上部分)回填则采用透水性材料,如碎石、碎砾石、砂片石、砂岩碎刷等。10 .挡土墙应根据地形及地质变化情况设置沉降缝,间距一般为10m;缝宽为23cm,沉降缝内用沥青麻絮沿内、外、顶三边填塞,嵌入深度不小于15Cmo11 .陡坡路段,当地基为完整坚硬基岩时,挡土墙下部可采用台阶式扩大基础。
