《钻芯取样检验法.docx》由会员分享，可在线阅读，更多相关《钻芯取样检验法.docx（3页珍藏版）》请在第壹文秘上搜索。

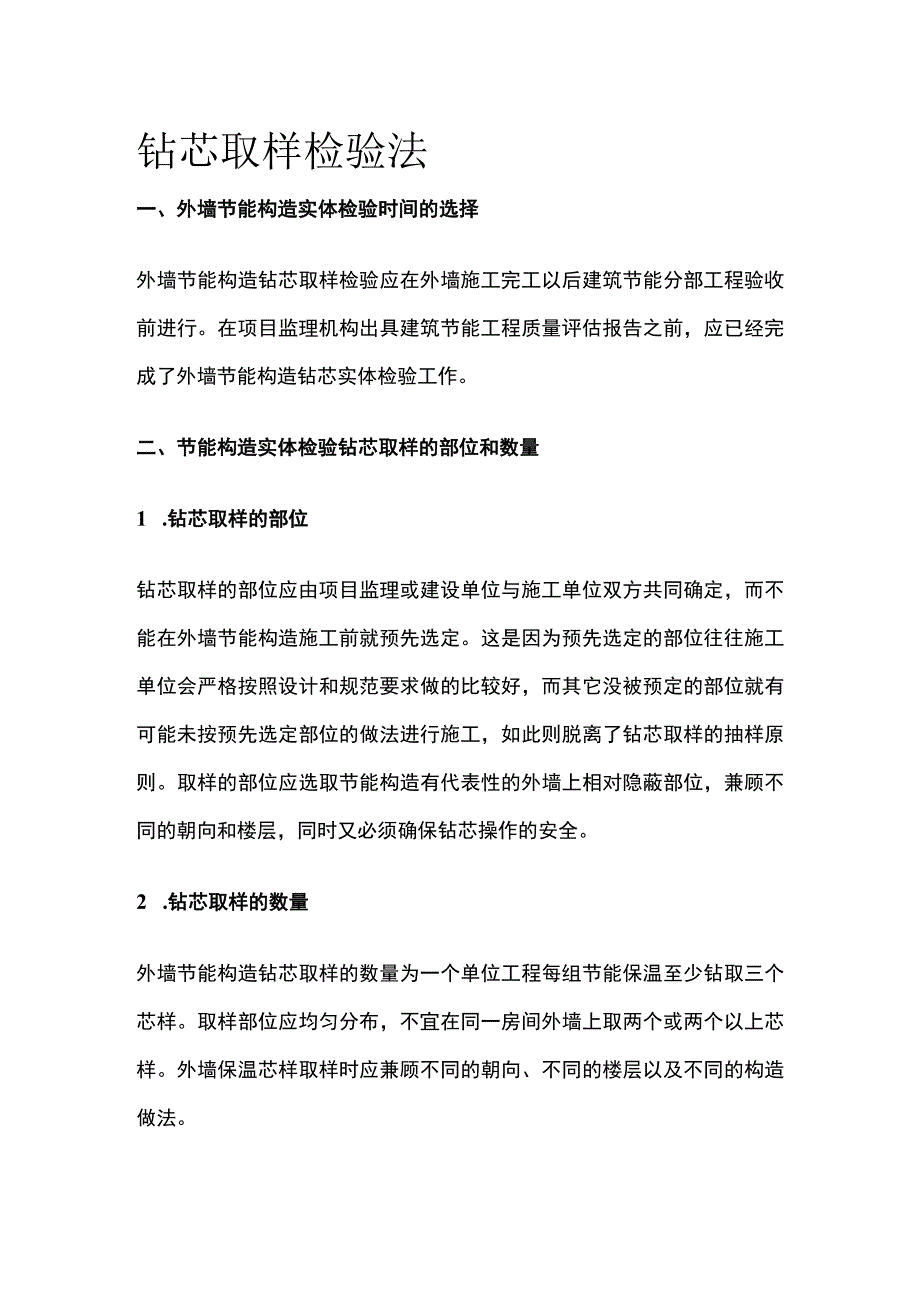

1、钻芯取样检验法一、外墙节能构造实体检验时间的选择外墙节能构造钻芯取样检验应在外墙施工完工以后建筑节能分部工程验收前进行。在项目监理机构出具建筑节能工程质量评估报告之前，应已经完成了外墙节能构造钻芯实体检验工作。二、节能构造实体检验钻芯取样的部位和数量1 .钻芯取样的部位钻芯取样的部位应由项目监理或建设单位与施工单位双方共同确定，而不能在外墙节能构造施工前就预先选定。这是因为预先选定的部位往往施工单位会严格按照设计和规范要求做的比较好，而其它没被预定的部位就有可能未按预先选定部位的做法进行施工，如此则脱离了钻芯取样的抽样原则。取样的部位应选取节能构造有代表性的外墙上相对隐蔽部位，兼顾不同的朝向和

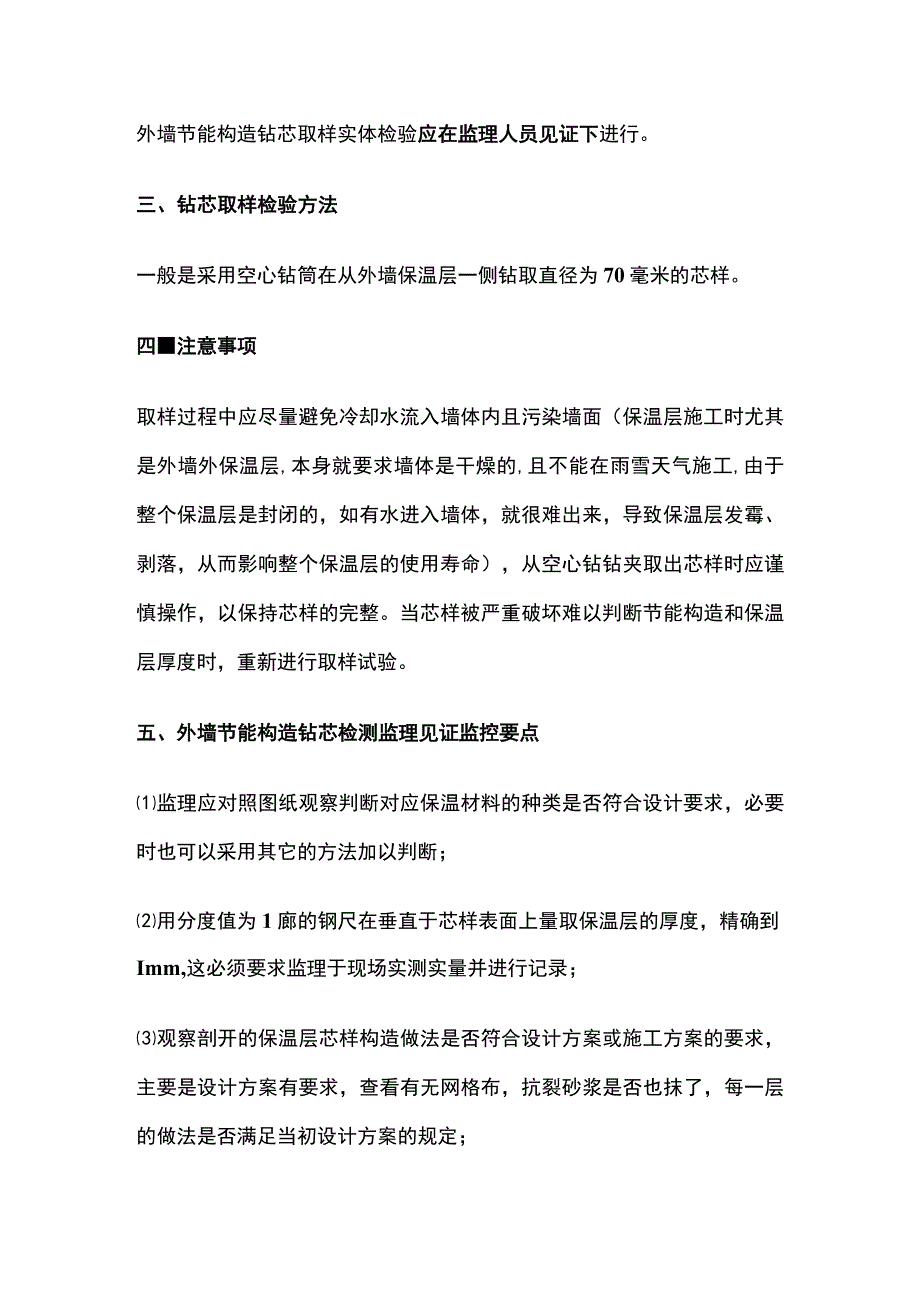

2、楼层，同时又必须确保钻芯操作的安全。2 .钻芯取样的数量外墙节能构造钻芯取样的数量为一个单位工程每组节能保温至少钻取三个芯样。取样部位应均匀分布，不宜在同一房间外墙上取两个或两个以上芯样。外墙保温芯样取样时应兼顾不同的朝向、不同的楼层以及不同的构造做法。外墙节能构造钻芯取样实体检验应在监理人员见证下进行。三、钻芯取样检验方法一般是采用空心钻筒在从外墙保温层一侧钻取直径为70毫米的芯样。四注意事项取样过程中应尽量避免冷却水流入墙体内且污染墙面（保温层施工时尤其是外墙外保温层,本身就要求墙体是干燥的,且不能在雨雪天气施工,由于整个保温层是封闭的，如有水进入墙体，就很难出来，导致保温层发霉、剥落，从
3、而影响整个保温层的使用寿命），从空心钻钻夹取出芯样时应谨慎操作，以保持芯样的完整。当芯样被严重破坏难以判断节能构造和保温层厚度时，重新进行取样试验。五、外墙节能构造钻芯检测监理见证监控要点监理应对照图纸观察判断对应保温材料的种类是否符合设计要求，必要时也可以采用其它的方法加以判断；用分度值为1廊的钢尺在垂直于芯样表面上量取保温层的厚度，精确到Imm,这必须要求监理于现场实测实量并进行记录；观察剖开的保温层芯样构造做法是否符合设计方案或施工方案的要求，主要是设计方案有要求，查看有无网格布，抗裂砂浆是否也抹了，每一层的做法是否满足当初设计方案的规定；在垂直于芯样表面上量取的保温层厚度,当实测实量的
4、芯样厚度平均值达到设计值的95%以上,且最小值不低于设计值的90%时，应判定保温层的厚度符合设计要求。否则，判定保温层的厚度不满足设计规定要求。实施钻芯取样外墙保温节能构造的检测机构出具其检验报告，检验报告应包括以下内容:抽样方法、抽样数量及部位；芯样状态的描述；实测保温层的厚度、设计要求的厚度；是否给出明确的检测结论（到底符合设计要求还是不符合设计要求）。带有标尺的芯样照片，并在照片上注明每个芯样的取样部位；监理出具的见证意见；参加现场检测的人员及现场检测时间；检验发现的其它情况及信息。外墙检测取样部位的修补。修补可以采用聚苯板，现在使用A级材料时一般不要求采用聚苯板而采用其它A级保温材料制成的圆形塞贴并用建筑密封胶进行密封。修补后宜在取样点部位挂有外墙节能构造节点检验点的标志牌。对于检测不合格的处理，当一个取样的结果不符合设计要求时，应委托具有相应检测资质的见证检测机构增加一倍数量进行再次取样检验。再次取样检测的结果仍不符合设计要求时，则判定围护结构节能结构不符合设计要求。此时应根据再次取样检测的结果委托原设计单位或有资质的设计单位核算围护结构的热工性能，提出技术处理方案。
