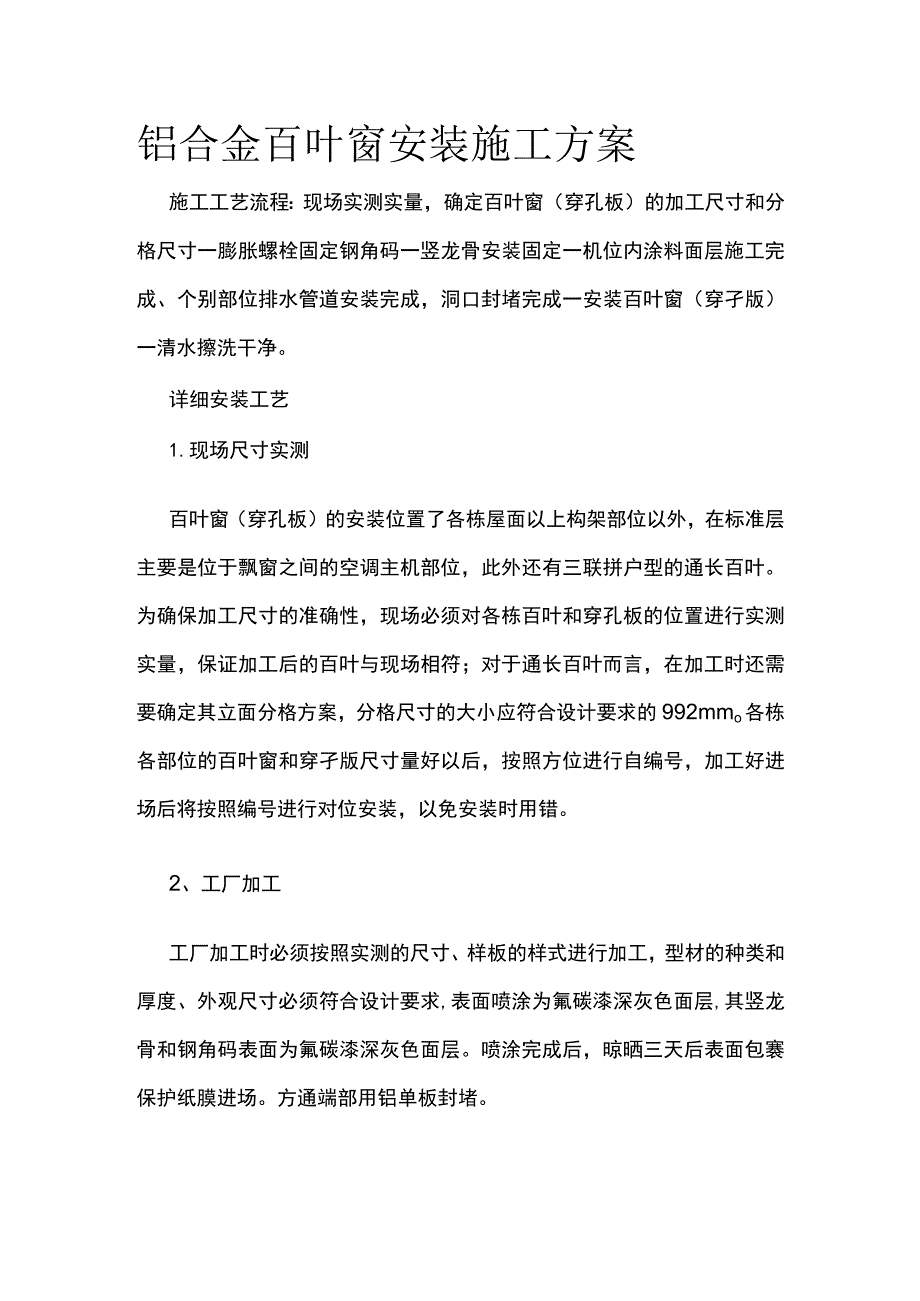

1、铝合金百叶窗安装施工方案施工工艺流程：现场实测实量，确定百叶窗（穿孔板）的加工尺寸和分格尺寸一膨胀螺栓固定钢角码一竖龙骨安装固定一机位内涂料面层施工完成、个别部位排水管道安装完成，洞口封堵完成一安装百叶窗（穿孑版）一清水擦洗干净。详细安装工艺1.现场尺寸实测百叶窗（穿孔板）的安装位置了各栋屋面以上构架部位以外，在标准层主要是位于飘窗之间的空调主机部位，此外还有三联拼户型的通长百叶。为确保加工尺寸的准确性，现场必须对各栋百叶和穿孔板的位置进行实测实量，保证加工后的百叶与现场相符；对于通长百叶而言，在加工时还需要确定其立面分格方案，分格尺寸的大小应符合设计要求的992mmo各栋各部位的百叶窗和穿孑

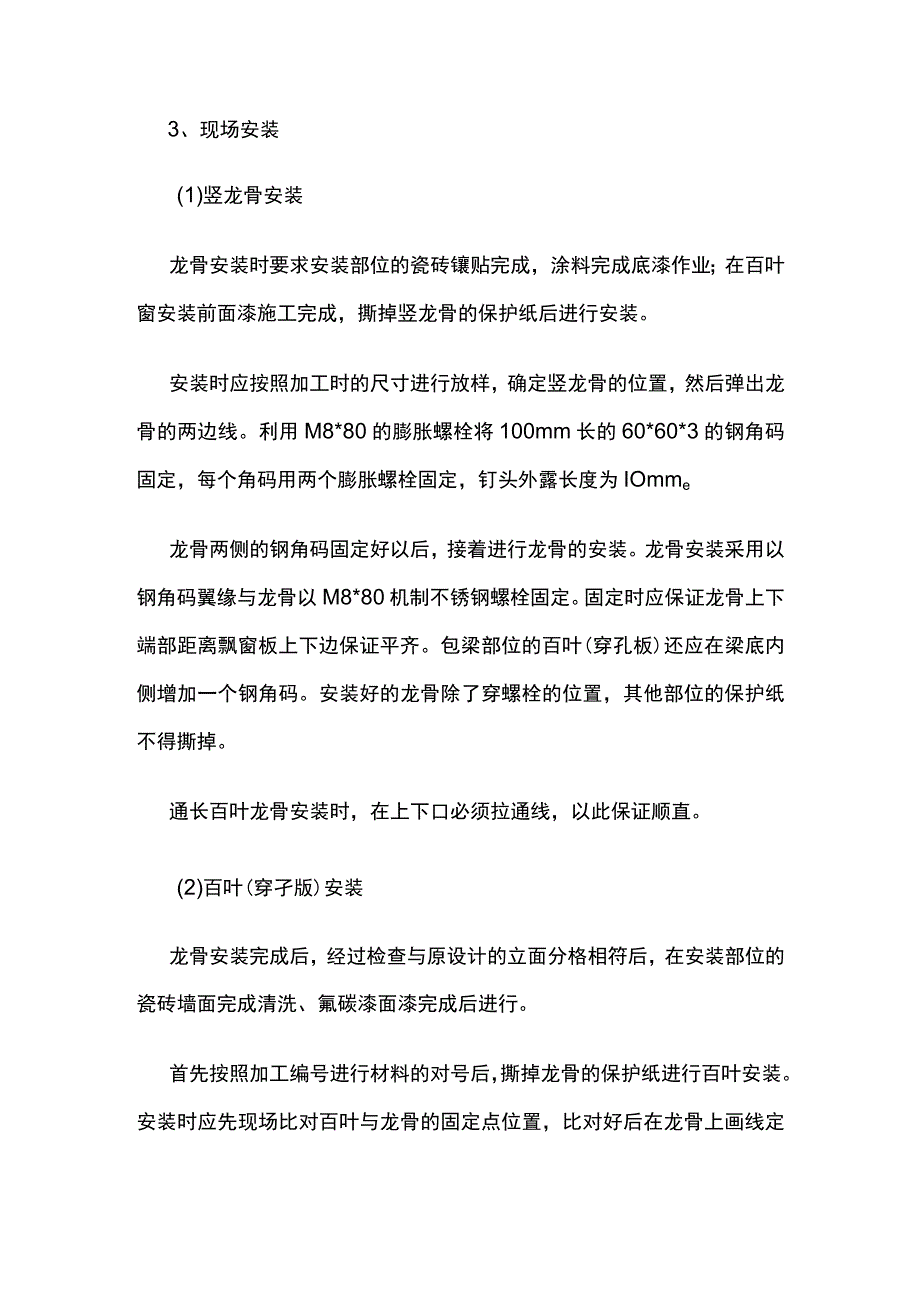

2、版尺寸量好以后，按照方位进行自编号，加工好进场后将按照编号进行对位安装，以免安装时用错。2、工厂加工工厂加工时必须按照实测的尺寸、样板的样式进行加工，型材的种类和厚度、外观尺寸必须符合设计要求,表面喷涂为氟碳漆深灰色面层,其竖龙骨和钢角码表面为氟碳漆深灰色面层。喷涂完成后，晾晒三天后表面包褰保护纸膜进场。方通端部用铝单板封堵。3、现场安装(1)竖龙骨安装龙骨安装时要求安装部位的瓷砖镶贴完成，涂料完成底漆作业；在百叶窗安装前面漆施工完成，撕掉竖龙骨的保护纸后进行安装。安装时应按照加工时的尺寸进行放样，确定竖龙骨的位置，然后弹出龙骨的两边线。利用M8*80的膨胀螺栓将100mm长的60*60*3的

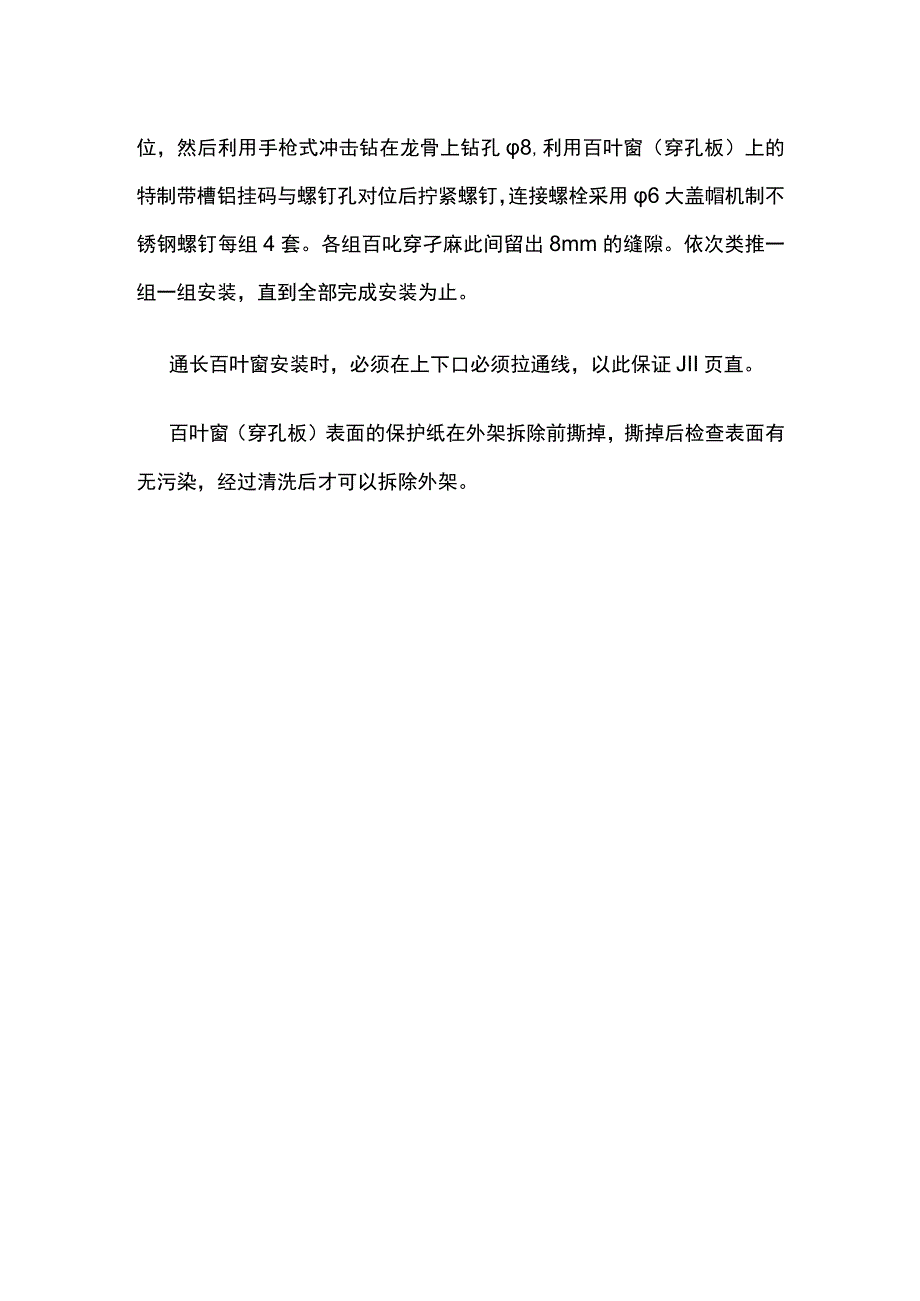

3、钢角码固定，每个角码用两个膨胀螺栓固定，钉头外露长度为IOmme龙骨两侧的钢角码固定好以后，接着进行龙骨的安装。龙骨安装采用以钢角码翼缘与龙骨以M8*80机制不锈钢螺栓固定。固定时应保证龙骨上下端部距离飘窗板上下边保证平齐。包梁部位的百叶(穿孔板)还应在梁底内侧增加一个钢角码。安装好的龙骨除了穿螺栓的位置，其他部位的保护纸不得撕掉。通长百叶龙骨安装时，在上下口必须拉通线，以此保证顺直。(2)百叶(穿孑版)安装龙骨安装完成后，经过检查与原设计的立面分格相符后，在安装部位的瓷砖墙面完成清洗、氟碳漆面漆完成后进行。首先按照加工编号进行材料的对号后，撕掉龙骨的保护纸进行百叶安装。安装时应先现场比对百叶与龙骨的固定点位置，比对好后在龙骨上画线定位，然后利用手枪式冲击钻在龙骨上钻孔8,利用百叶窗（穿孔板）上的特制带槽铝挂码与螺钉孔对位后拧紧螺钉，连接螺栓采用6大盖帽机制不锈钢螺钉每组4套。各组百叱穿孑麻此间留出8mm的缝隙。依次类推一组一组安装，直到全部完成安装为止。通长百叶窗安装时，必须在上下口必须拉通线，以此保证JII页直。百叶窗（穿孔板）表面的保护纸在外架拆除前撕掉，撕掉后检查表面有无污染，经过清洗后才可以拆除外架。
