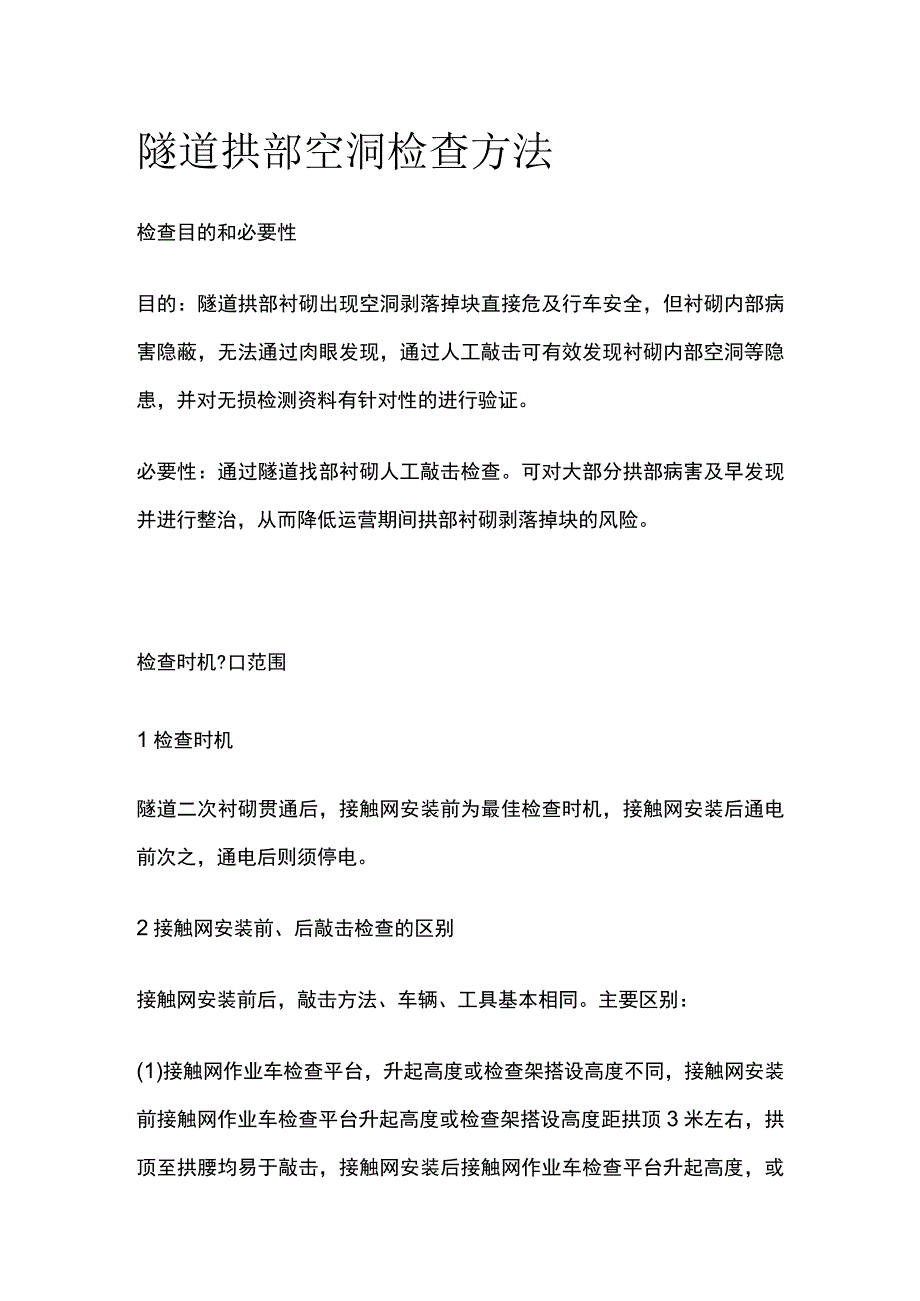

1、隧道拱部空洞检查方法检查目的和必要性目的：隧道拱部衬砌出现空洞剥落掉块直接危及行车安全，但衬砌内部病害隐蔽，无法通过肉眼发现，通过人工敲击可有效发现衬砌内部空洞等隐患，并对无损检测资料有针对性的进行验证。必要性：通过隧道找部衬砌人工敲击检查。可对大部分拱部病害及早发现并进行整治，从而降低运营期间拱部衬砌剥落掉块的风险。检查时机?口范围1检查时机隧道二次衬砌贯通后，接触网安装前为最佳检查时机，接触网安装后通电前次之，通电后则须停电。2接触网安装前、后敲击检查的区别接触网安装前后，敲击方法、车辆、工具基本相同。主要区别：(1)接触网作业车检查平台，升起高度或检查架搭设高度不同，接触网安装前接触网作

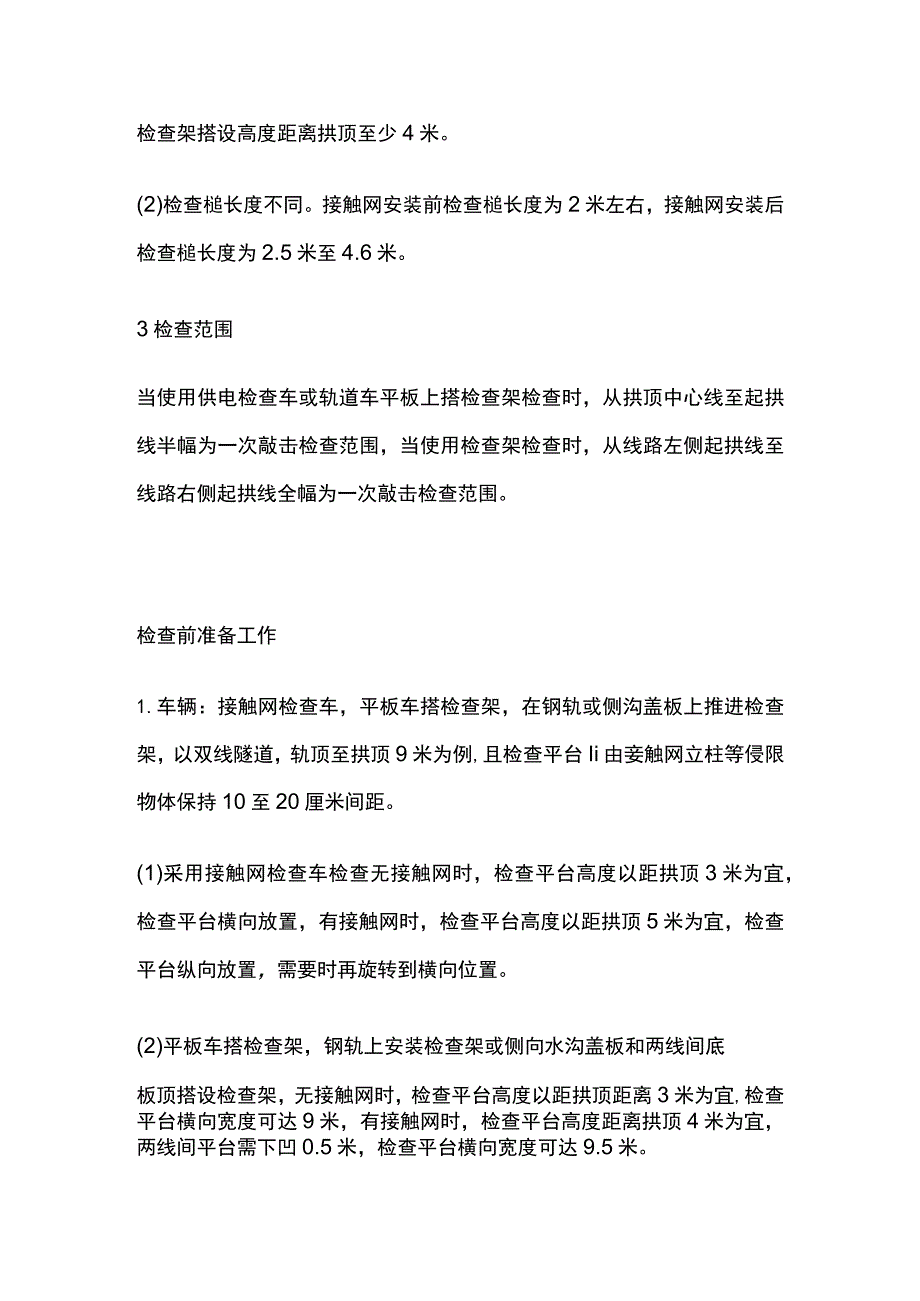

2、业车检查平台升起高度或检查架搭设高度距拱顶3米左右，拱顶至拱腰均易于敲击，接触网安装后接触网作业车检查平台升起高度，或检查架搭设高度距离拱顶至少4米。(2)检查槌长度不同。接触网安装前检查槌长度为2米左右，接触网安装后检查槌长度为2.5米至4.6米。3检查范围当使用供电检查车或轨道车平板上搭检查架检查时，从拱顶中心线至起拱线半幅为一次敲击检查范围，当使用检查架检查时，从线路左侧起拱线至线路右侧起拱线全幅为一次敲击检查范围。检查前准备工作1.车辆：接触网检查车，平板车搭检查架，在钢轨或侧沟盖板上推进检查架，以双线隧道，轨顶至拱顶9米为例,且检查平台Ii由妾触网立柱等侵限物体保持10至20厘米间距

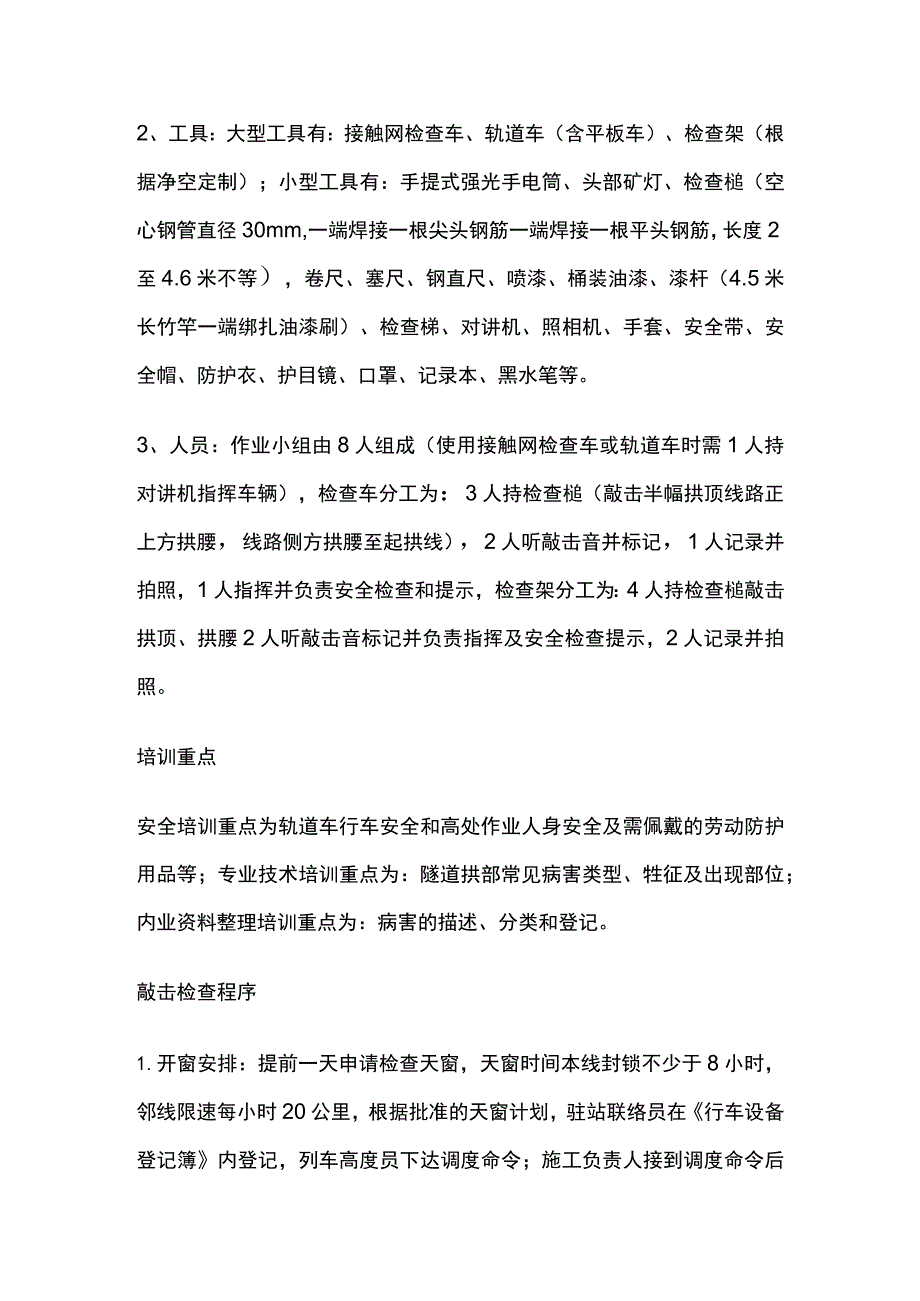

3、。(1)采用接触网检查车检查无接触网时，检查平台高度以距拱顶3米为宜，检查平台横向放置，有接触网时，检查平台高度以距拱顶5米为宜，检查平台纵向放置，需要时再旋转到横向位置。(2)平板车搭检查架，钢轨上安装检查架或侧向水沟盖板和两线间底板顶搭设检查架，无接触网时，检查平台高度以距拱顶距离3米为宜,检查平台横向宽度可达9米，有接触网时，检查平台高度距离拱顶4米为宜，两线间平台需下凹0.5米，检查平台横向宽度可达9.5米。2、工具：大型工具有：接触网检查车、轨道车（含平板车）、检查架（根据净空定制）；小型工具有：手提式强光手电筒、头部矿灯、检查槌（空心钢管直径30mm,一端焊接一根尖头钢筋一端焊接一
4、根平头钢筋，长度2至4.6米不等），卷尺、塞尺、钢直尺、喷漆、桶装油漆、漆杆（4.5米长竹竿一端绑扎油漆刷）、检查梯、对讲机、照相机、手套、安全带、安全帽、防护衣、护目镜、口罩、记录本、黑水笔等。3、人员：作业小组由8人组成（使用接触网检查车或轨道车时需1人持对讲机指挥车辆），检查车分工为：3人持检查槌（敲击半幅拱顶线路正上方拱腰，线路侧方拱腰至起拱线），2人听敲击音并标记，1人记录并拍照，1人指挥并负责安全检查和提示，检查架分工为：4人持检查槌敲击拱顶、拱腰2人听敲击音标记并负责指挥及安全检查提示，2人记录并拍照。培训重点安全培训重点为轨道车行车安全和高处作业人身安全及需佩戴的劳动防护用品等
5、；专业技术培训重点为：隧道拱部常见病害类型、牲征及出现部位；内业资料整理培训重点为：病害的描述、分类和登记。敲击检查程序1.开窗安排：提前一天申请检查天窗，天窗时间本线封锁不少于8小时，邻线限速每小时20公里，根据批准的天窗计划，驻站联络员在行车设备登记簿内登记，列车高度员下达调度命令；施工负责人接到调度命令后按调度命令凭证发车；检查车到指定地点后，立即设置防护体系。在距离检查地点20米处现场防护员设置移动停车信号弹（灯），在距离施工地点800米两端防护员设置显示停车手信号邻线防护需设置移动减速信号牌和减速地点标。天窗作业计划结束前机车返回申请停靠点。驻站联络员与现场防护员在执行防护任务时，应
6、佩戴标志携带通信设备，现场防护员还应携带必要的防护用品；随时掌握现场和列车运行情况。发现异常情况及时通知车站值班员和施工负责人。驻站联络员应与现场防护员时刻保持联系。2、敲击作业：车辆行驶速度控制在每小时5公里以内，检查架推进速度控制在每小时1公里以内，行进过程中进行敲击，凭敲击声音辨别是否存在空洞，声音异常时停车仔细敲击确认空洞范围，施工缝、混凝土修补、蜂窝、混凝土表面有杂物（如钢筋头、注浆管等）、施工冷缝、止水带外露、防水板外露、闭环裂纹、变形外鼓等重点处所均停车进行仔细敲击检查。3、照明配置、照度、范围：BAD305手提式防爆探照灯2台，BAD212微型手持防爆调光工作灯2台zLED72
7、2B充电头灯2台,照度不低于250勒克斯，照明可视距度IOmo4、敲击人员自我防护注意事项：（1）作业前将劳动防护用品穿戴整齐（2）攀爬脚手架时，要站稳扶牢。登上检查平台后，须首先挂好安全带和安装栏杆扶手，工具应放置稳固。（3）接触网检查车检查平台、检查架移动前应通知作业人员停止作业，将工具摆放稳固，人员蹲下扶牢，目视前进方向，机车指挥人员发现侵限物体要及时停车，拆除侵限物体。检查架移动就位后,必须设好滚轮制动和斜撑后,方可作业。（4）检查小组人员必须团结协作、听从指挥，相互提醒安全注意事项，做到自控、互控。（5）人员站位要相对固定，避免检查槌等工具碰伤人员。（6）清除衬砌掉块时，应高声提醒所
