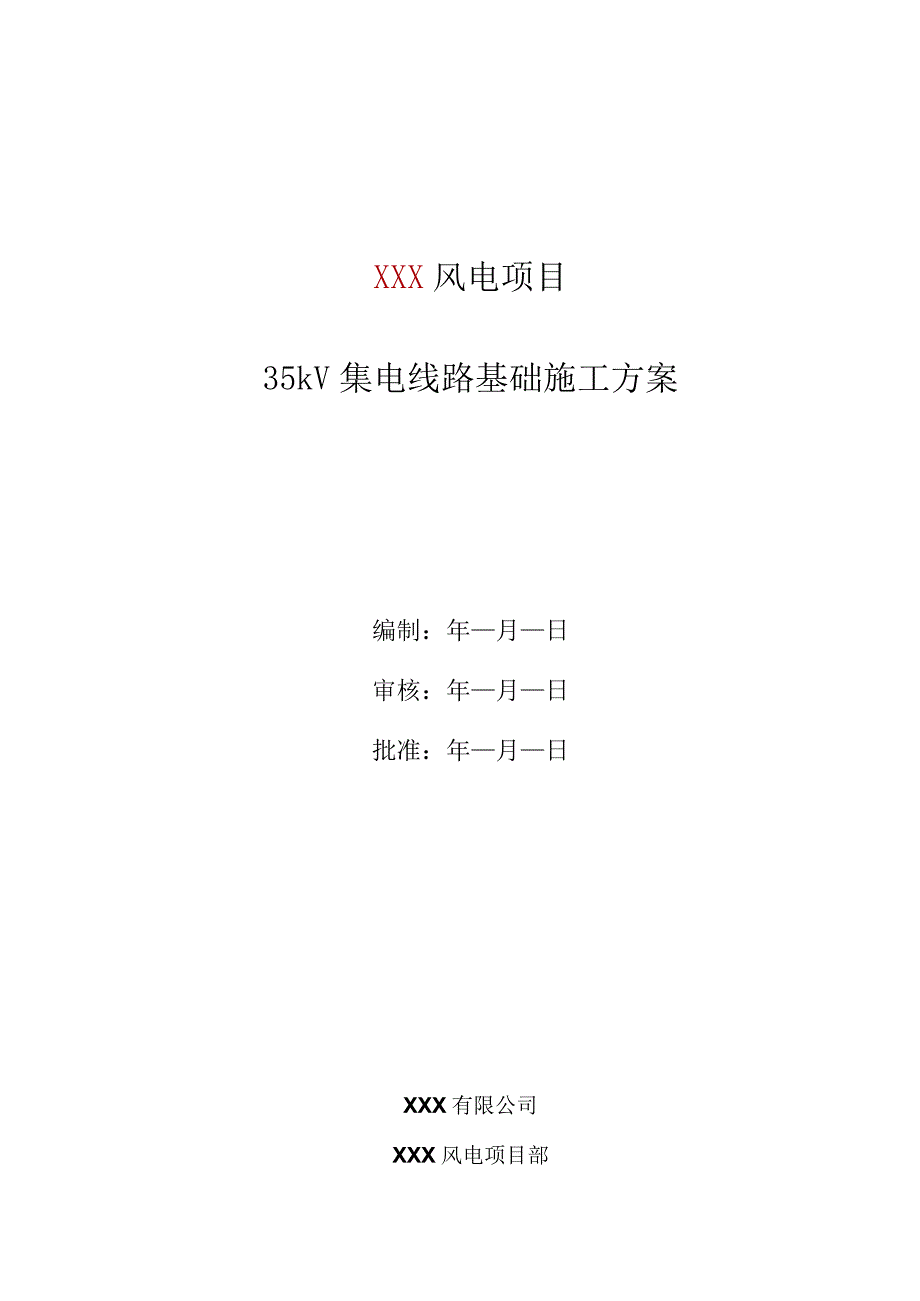

1、XXX风电项目35kV集电线路基础施工方案编制：年月日审核：年月日批准：年月日XXX有限公司XXX风电项目部目录1 .编制依据12 .工程概况12.1 工程简介12.2 路径概述12.3 主要交叉跨越23 .施工部署23.1 工程施工项目组织机构23.2 主要施工机械的配置33.3 人员的配置33.4 周转材料配置33.5 施工准备44 .基础施工方法及工艺要求44.1 作业工序流程44.2 线路复测作业方法及工艺要求54.3 分坑作业方法及工艺要求64.4 土、石方开挖作业方法及工艺要求74.5 基础材料运输84.6 支模作业方法及工艺要求94.7 浇制作业方法及工艺要求104.8 基础养护
2、及拆模114.9 基坑回填114.10 塔基防护施工124.11 接地工程135 .作业质量保证措施及检验要求145.1 工程质量目标:145.2 基础工程检验要求155.3 线路复测分坑的检验要求155.4 土石方工程的检验要求155.5 基础浇制的检验要求155.6 隐蔽签证记录155.7 施工质量控制要点及措施176 .职业健康安全措施186.1 本工程安全目标186.2 基本要求186.3 作业施工主要薄弱环节分析及安全技术措施186.4 安全措施197 .文明施工与环境保护207.1 文明施工207.2 文明施工措施217.3 环境保护217.4 环境保护措施228 .附件2235k
3、V集电线路塔基基础施工方案1,编制依据电气装置安装工程66kV及以下架空电力线路施工及验收规范GB50173-2014混凝土结构工程施工质量验收规范GB50204-2015U10kV-750kV架空输电线路施工及验收规范GB502332014普通混凝土拌合物性能试验方法GB/T500802016普通混凝土力学性能试验方法标准GB/T50081-2019电力建设安全工作规程第2部分：电力线路DL5009. 2-2013普通混凝土用砂、石质量及检验方法标准JGJ 52-2006JGJ 55-2011普通混凝土配合比设计规程2 .工程概况2.1 工程简介朔州XXX风电项目（集电线路部分）位于朔州市右
4、玉县高家堡乡一带，为XXX朔州XXX风电项目配套集电线路工程。风电场内风机升压变压器高压侧电压等级为35kV,风机变压器高压侧出口采用电缆引上塔接至架空线路。风电场内35kV集电线路从升压站南北两侧进线，线路相序可根据站内主变低压侧相序布置确定。2.2 路径概述集电线路路径在保证避开风机及箱变基础的情况下尽量靠近风机位，方便风机变压器与架空线路连接。路径详细叙述如下：本期共设四回35kV集电线路。根据升压站35kV出线走廊规划，A线和B线集电线路通过电缆出线后采用同塔双回路架空线方式向北前进至分歧塔AB22（ABJ19）,由双回路变为单回路（该双回路段A线挂在线路前进方向的左侧，B线挂在线路前
5、进方向的右侧）；A线向西南继续前进连接各个风机，B线向西北方向前进连接各风机。C线和D线集电线路通过电缆出线后采用同塔双回路架空线方式向东南前进至分歧塔XCD20（XCDJ05）,由双回路变为单回路（该双回路段C线挂在线路前进方向的左侧，D线挂在线路前进方向的右侧）；C线向东北方向前进至东窑头防火站后向东南前进连接各风机,D线向西南方向前进连接各风机。A线连接的风机有：FllFI2、F21、F22、F24、F25共6台风机。B线连接的风机有：F23、F28、F08A、F07A、F29、FO9、F26T共7台风机。C线连接的风机有：F34A、F35、F36A、F37A、F38、F39、F40AF
6、37、F27T共9台风机。D线连接的风机有：F40B、F41、F42、F43、F44、F45、F46、F47、F44A共9台风机。2.3 主要交叉跨越交叉跨越物统计表跨越物数量备注县道1次IOkV线路8次IlOkV线路2次电缆钻越220kV线路3次2次电缆钻越通讯线2次3 施工部署3.1 主要施工机械的配置主要施工机具配置表序号机械名称型号规格数量备注1经纬仪(DT-02CL)1分检定合格2汽油振动棒2台3塔尺5米4把检定合格4钢卷尺5米20把检定合格5案秤100kg量级1台检定合格6碎试模15*15*15cm1套检定合格7电焊机1台3.2 人员的配置人员配置表序号人员类别人数技能要求1项目管
7、理人员6具备相关能力2测量工1有资格证3驾驶员2有驾驶证、有驾驶经验4施工队长1具备现场管理能力5钢筋工10熟练工人6混凝土工7熟练工人7木工16熟练工人8土方工人4熟练工人9电焊工1有资格证3.3 周转材料配置周转材料如模板，脚手架等，按要求进行配置序号材料名称数量01钢管48.3X3.6mm120m02模板1220*2440*152000m203方木407040001000根04直角扣件200个05旋转扣件150个06安全网100Om207塑料薄膜100Om23.4 施工准备基础施工前，线路班组测量员应对线路进行全面复测，恢复被损桩位，发现问题及时向设计及总承包单位反映。施工前对所有的施工
8、人员进行技术交底。开工前，必须对线路进行调查，调查内容包括：线路走向、地形、运输条件、砂石料分布情况、基础浇制硅供应及运输情况等。同时需做好以下工作。3.5 施工前搞好生活区域施工电源的布设和生活用水的布设，达到使用要求。2）在基础施工前，做好排水措施、雨季施工措施的编审工作。3）组织施工技术人员对图纸进行学习，熟悉图纸，参与基础图纸会审工作。4）材料运输道路贯通,满足施工要求。5）选定合格的商碎站，塔基浇筑前，混凝土试配工作完成，施工配合比必须经济、合理，对商碎站进行评估，确认其质量保证能力达到要求后，可以使用。6）施工用的经伟仪、塔尺、钢尺等计量器具，应按计量检验制度定期检验，并保证其在检
9、验有效期内。7）基础钢筋、地脚螺栓，必须复检其长度、规格、外观质量，接地钢材应检查其质量证明和合格证。8）特殊工种作业人员有上岗证及相关证件。所有人员经过三级安全教育并考试合格。4 .基础施工方法及工艺要求4.1 作业工序流程施工过程即是质量形成过程，项目部将按照质保体系的过程控制要求，对施工过程进行监督及控制，并填写中间过程检查记录，确保质量形成过程可追溯；施工控制流程如下图所示：在本工程施工过程中，由项目部技术员、质检员配合总承包专业工程师及现场监理工程师,在工序项目作业过程质量见证点（W点）、工序或中间环节完成时的停工检查点（H点）、作业现场监理旁站监督检查点（S点）等几个环节，对施工过
10、程实施有效的监督、检查和控制，实现对施工质量形成的全过程受控和在控，确保本工程达到预定质量目标4.2 线路复测作业方法及工艺要求4.2.1线路方向规定：本工程塔腿编号以线路前进方向开始，顺时针A、B、C、D腿，塔腿编号示意图如下:线路终点升压站起点4.2.2测工在复测施工前，必须检查所使用的仪器，并经检定合格。4.2.3线路复测前，复测人员必须熟悉设计或技术组提供的路径图、断面图、杆塔明细表等有关资料；了解沿线交通、地形情况；拟定复测计划，做好人员分工，准备好复测记录表格。4.2.4复测工作以设计提供的塔位明细表、线路平断面图为依据进行复测。4.2.5若发现线路不直，转角度数、档距、基面、高差
11、、跨越物标高等内容与设计图纸不符合时，应反复核实；若经证实有误，应立即通知项目部技术员，再由项目部技术负责人联系总承包单位、监理单位、设计单位、建设单位进行处理。4.2.6复测作业中做好记录，必须在复测的当时认真填写复测记录表，复测结束后及时交技术组复核并报项目技术负责人批准，以便今后工程的竣工验收及移交归档的顺利进行。4.2.7设计值为基准，复测误差不应超过如下标准:误差名称允许范围中心桩横向偏移小于50mm档距小于1%耐张塔转角小于J30杆塔位高差、危险点及交叉跨越距离小于0.5m4.2.8塔基复测无误后，在塔位顺线路和横线路方向定出施工控制桩并作记录。相邻两施工班复测的搭接长度应保证有二
12、基以上直线塔。4.3分坑作业方法及工艺要求4.3.1分坑注意事项：a）分坑测量工作必须具备以下条件之后，才能进行。复测的线路直线、转角角度、塔位高程、档距、基面、地形地物符合设计，或不符合但己按照要求进行了更改；塔位开挖范围内的青苗了解清楚，打了招呼，并完成了青苗补偿协议；施工人员已经清楚了解该基塔位基面、基础型式、基坑开挖的具体要求和有关技术数值；b）分坑测量工作，除一名测工负责外，应有一名技工配合量尺钉桩。C）分坑前，测工必须认真熟悉分坑技术资料和数据，做到事前心中有数，分坑时的数据应作书面记录。d）每基基坑必须钉出能控制坑口位置及坑深的控制桩，由测工以书面形式交给基坑开挖负责人。e）所有
13、的测量计算数据必须经人进行复核检查后方可作为分坑测量使用。4.3.2线路复测完分坑前，应对塔基断面进行复测，校核塔位地形与原设计是否相符,是否满足四个基础定位高差及基础埋深，基面开挖时必须注意基础加高配置情况，切不可贸然开方。4.3.3塔位中心桩必须保留，如因开挖，而无法保留的，开挖完成后必须恢复，因此分坑时，杆位前后必须钉出足够恢复中心桩的辅助桩。为确定恢复后中心桩的高程，每基塔位在分坑时必须钉出一个高程桩（可以在某个可靠的辅助桩上测出高程即可）。高程数据和位置在记录本上作记录。特别转角塔必须保留中心桩、位移桩、内外分角桩、前后方向桩，作为后续施工质量检查的依据。4.3.4直线塔分坑方法：经
14、纬仪对准线路方向回零后，根据施工图纸的根开尺寸、分坑数据进行分坑。4.3.5转角塔分坑方法：若该转角塔有位移值，首先根据位移值打出位移桩，支仪器于塔位中心桩（位移桩）上，对准分角桩归零，根据施工图纸的根开尺寸、分坑数据进行分坑。4.3.6本工程铁塔基础立柱全部为正方形断面，整基铁塔基础的根开为正侧面根开相同的（即正方形基础），平基础的四个基础为等高基础，拉压基础的四个基础为不等高基础。4.3.7开挖基础坑口开挖尺寸要根据不同塔基的地质情况考虑不同的放坡系数。4.4土、石方开挖作业方法及工艺要求4. 4.1基面土石方开挖必须在线路复测完毕，复测资料整理上报并经项目部技术负责人检查确认后方准进行。5. 4.2石方开挖前，项目部对施工班人员进行安全技术交底。队上组织劳务分包队伍进行队级安全技术交底，着重讲清本工程的特点及安全注意事项。质量标准及开挖方法按电气装置安装工程66kV及以下架空电力线路施工及验收规范GB501732014的规定执行。6. 4.3开挖过程中应注意塔基地质是否与设计相符，如与原设计不符或遇墓穴、暗沟等情况应
