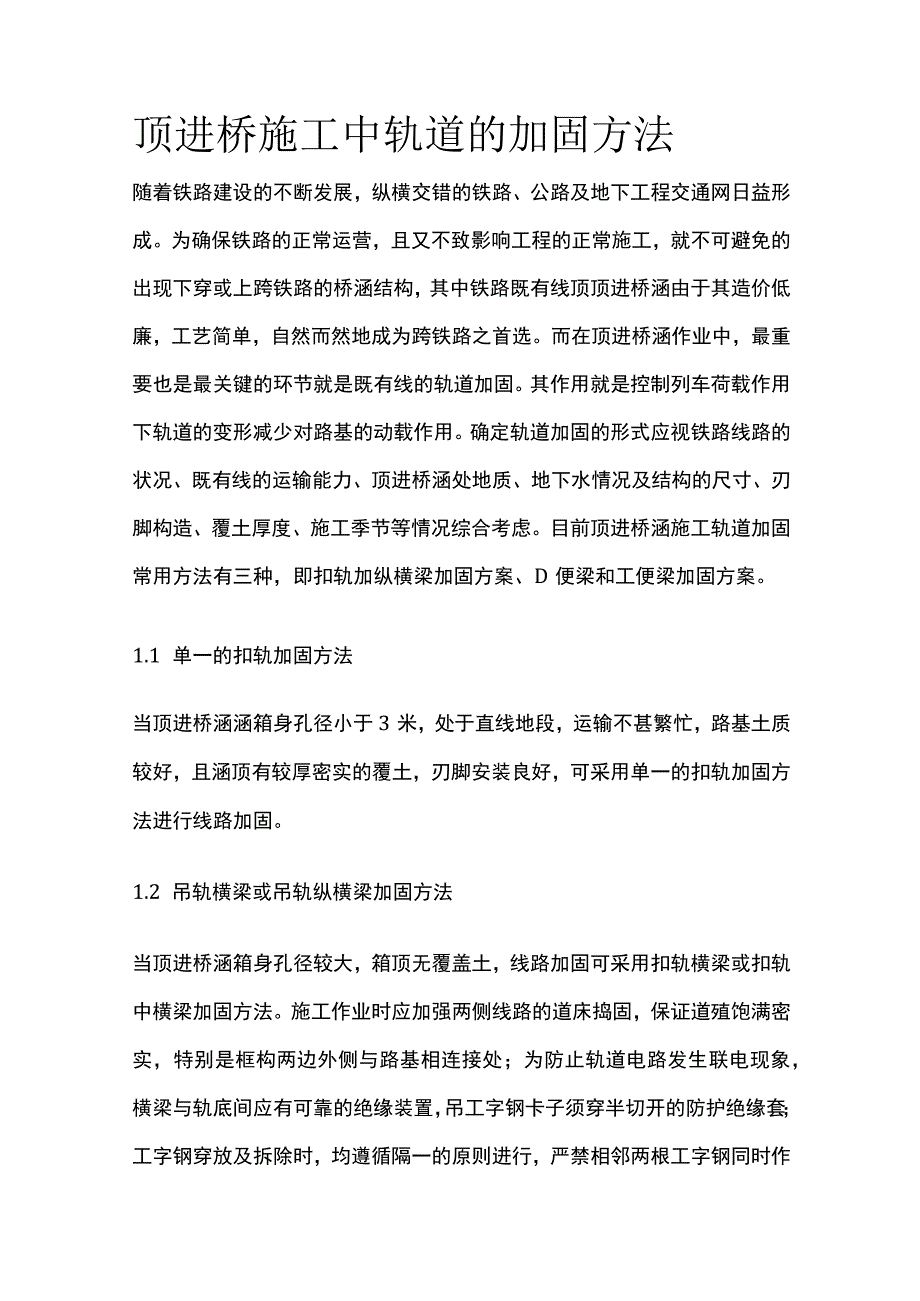

1、顶进桥施工中轨道的加固方法随着铁路建设的不断发展，纵横交错的铁路、公路及地下工程交通网日益形成。为确保铁路的正常运营，且又不致影响工程的正常施工，就不可避免的出现下穿或上跨铁路的桥涵结构，其中铁路既有线顶顶进桥涵由于其造价低廉，工艺简单，自然而然地成为跨铁路之首选。而在顶进桥涵作业中，最重要也是最关键的环节就是既有线的轨道加固。其作用就是控制列车荷载作用下轨道的变形减少对路基的动载作用。确定轨道加固的形式应视铁路线路的状况、既有线的运输能力、顶进桥涵处地质、地下水情况及结构的尺寸、刃脚构造、覆土厚度、施工季节等情况综合考虑。目前顶进桥涵施工轨道加固常用方法有三种，即扣轨加纵横梁加固方案、D便梁
2、和工便梁加固方案。1.1 单一的扣轨加固方法当顶进桥涵涵箱身孔径小于3米，处于直线地段，运输不甚繁忙，路基土质较好，且涵顶有较厚密实的覆土，刃脚安装良好，可采用单一的扣轨加固方法进行线路加固。1.2 吊轨横梁或吊轨纵横梁加固方法当顶进桥涵箱身孔径较大，箱顶无覆盖土，线路加固可采用扣轨横梁或扣轨中横梁加固方法。施工作业时应加强两侧线路的道床捣固，保证道殖饱满密实，特别是框构两边外侧与路基相连接处；为防止轨道电路发生联电现象，横梁与轨底间应有可靠的绝缘装置，吊工字钢卡子须穿半切开的防护绝缘套；工字钢穿放及拆除时，均遵循隔一的原则进行，严禁相邻两根工字钢同时作业；为防止线路发生横纵向串动，在预制的框

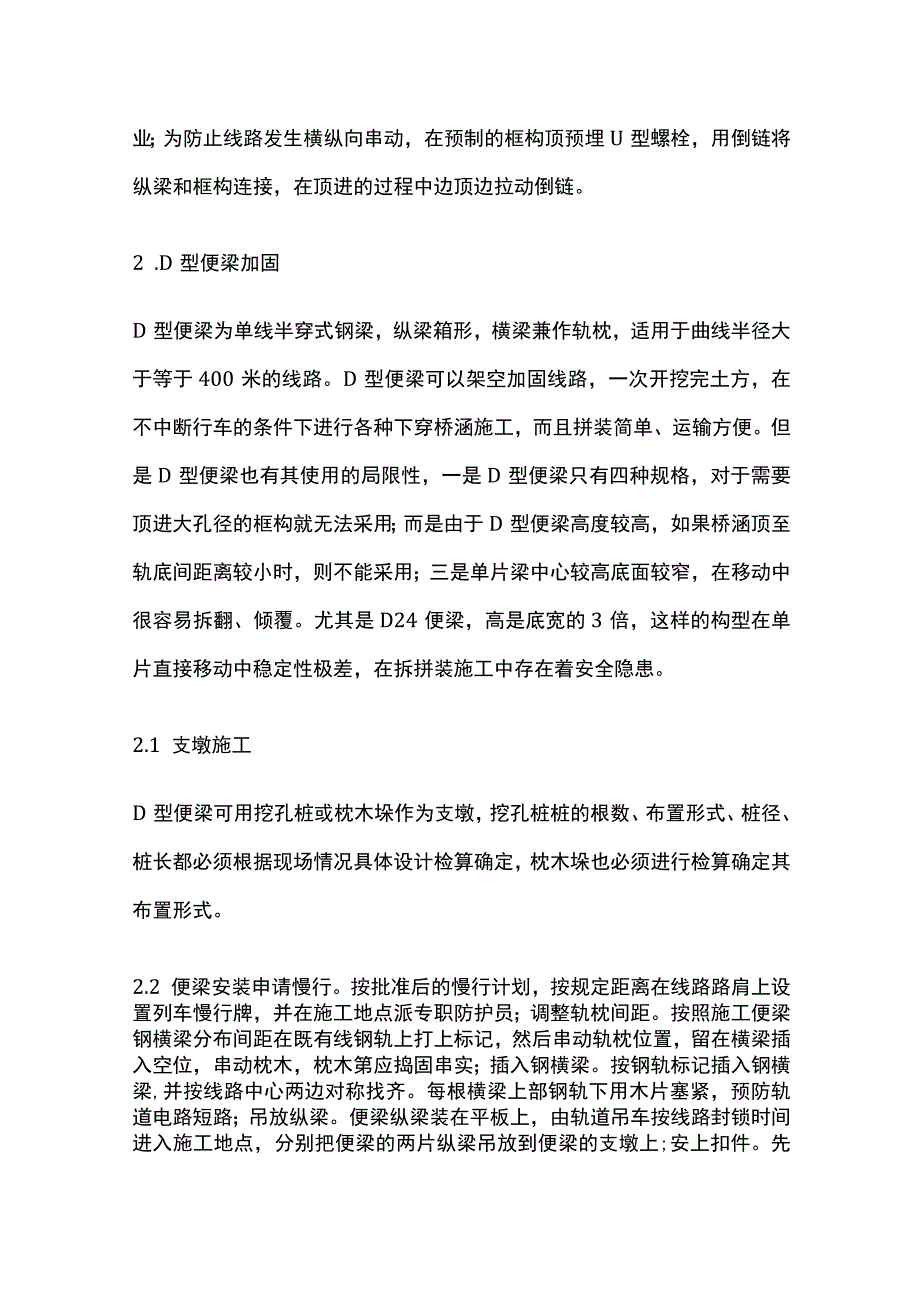

3、构顶预埋U型螺栓，用倒链将纵梁和框构连接，在顶进的过程中边顶边拉动倒链。2 .D型便梁加固D型便梁为单线半穿式钢梁，纵梁箱形，横梁兼作轨枕，适用于曲线半径大于等于400米的线路。D型便梁可以架空加固线路，一次开挖完土方，在不中断行车的条件下进行各种下穿桥涵施工，而且拼装简单、运输方便。但是D型便梁也有其使用的局限性，一是D型便梁只有四种规格，对于需要顶进大孔径的框构就无法采用；而是由于D型便梁高度较高，如果桥涵顶至轨底间距离较小时，则不能采用；三是单片梁中心较高底面较窄，在移动中很容易拆翻、倾覆。尤其是D24便梁，高是底宽的3倍，这样的构型在单片直接移动中稳定性极差，在拆拼装施工中存在着安全隐
4、患。2.1 支墩施工D型便梁可用挖孔桩或枕木垛作为支墩，挖孔桩桩的根数、布置形式、桩径、桩长都必须根据现场情况具体设计检算确定，枕木垛也必须进行检算确定其布置形式。2.2 便梁安装申请慢行。按批准后的慢行计划，按规定距离在线路路肩上设置列车慢行牌，并在施工地点派专职防护员；调整轨枕间距。按照施工便梁钢横梁分布间距在既有线钢轨上打上标记，然后串动轨枕位置，留在横梁插入空位，串动枕木，枕木第应捣固串实；插入钢横梁。按钢轨标记插入钢横梁,并按线路中心两边对称找齐。每根横梁上部钢轨下用木片塞紧，预防轨道电路短路；吊放纵梁。便梁纵梁装在平板上，由轨道吊车按线路封锁时间进入施工地点，分别把便梁的两片纵梁吊

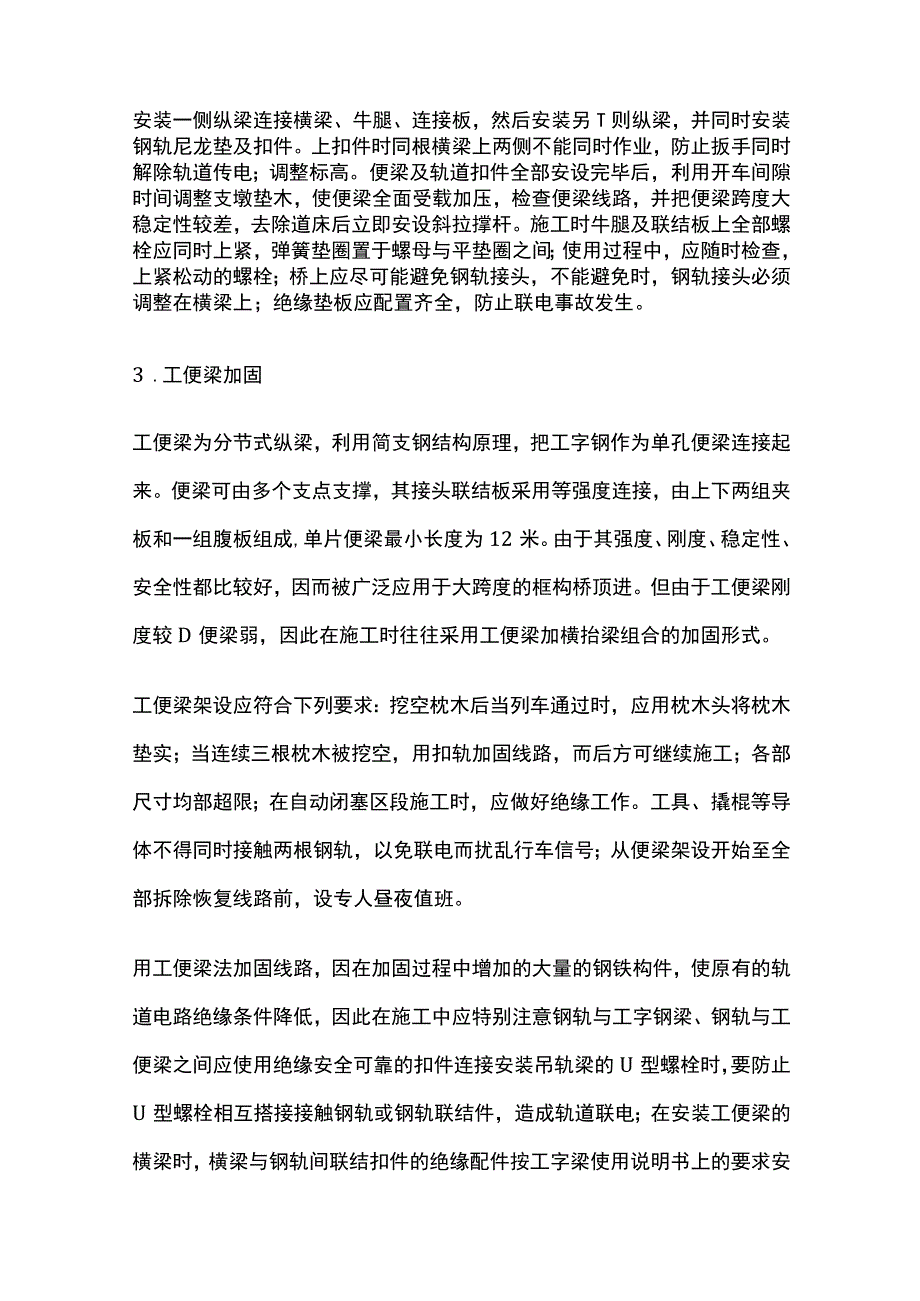

5、放到便梁的支墩上;安上扣件。先安装一侧纵梁连接横梁、牛腿、连接板，然后安装另T则纵梁，并同时安装钢轨尼龙垫及扣件。上扣件时同根横梁上两侧不能同时作业，防止扳手同时解除轨道传电；调整标高。便梁及轨道扣件全部安设完毕后，利用开车间隙时间调整支墩垫木，使便梁全面受载加压，检查便梁线路，并把便梁跨度大稳定性较差，去除道床后立即安设斜拉撑杆。施工时牛腿及联结板上全部螺栓应同时上紧，弹簧垫圈置于螺母与平垫圈之间；使用过程中，应随时检查，上紧松动的螺栓；桥上应尽可能避免钢轨接头，不能避免时，钢轨接头必须调整在横梁上；绝缘垫板应配置齐全，防止联电事故发生。3 .工便梁加固工便梁为分节式纵梁，利用简支钢结构原理
6、，把工字钢作为单孔便梁连接起来。便梁可由多个支点支撑，其接头联结板采用等强度连接，由上下两组夹板和一组腹板组成,单片便梁最小长度为12米。由于其强度、刚度、稳定性、安全性都比较好，因而被广泛应用于大跨度的框构桥顶进。但由于工便梁刚度较D便梁弱，因此在施工时往往采用工便梁加横抬梁组合的加固形式。工便梁架设应符合下列要求：挖空枕木后当列车通过时，应用枕木头将枕木垫实；当连续三根枕木被挖空，用扣轨加固线路，而后方可继续施工；各部尺寸均部超限；在自动闭塞区段施工时，应做好绝缘工作。工具、撬棍等导体不得同时接触两根钢轨，以免联电而扰乱行车信号；从便梁架设开始至全部拆除恢复线路前，设专人昼夜值班。用工便梁
7、法加固线路，因在加固过程中增加的大量的钢铁构件，使原有的轨道电路绝缘条件降低，因此在施工中应特别注意钢轨与工字钢梁、钢轨与工便梁之间应使用绝缘安全可靠的扣件连接安装吊轨梁的U型螺栓时，要防止U型螺栓相互搭接接触钢轨或钢轨联结件，造成轨道联电；在安装工便梁的横梁时，横梁与钢轨间联结扣件的绝缘配件按工字梁使用说明书上的要求安装配制齐全；在安装工字梁扣件的过程中，应小心翼翼，避免在绝缘部件还没起作用时造成短路状态；在轴轨枕换工便梁的横梁时，必须在钢轨下垫大块绝缘橡胶垫板，防止横梁将两根钢轨的电路短路影响信号和行车；使用单轨小车、撬棍要安设绝缘套，拖拉横托梁要避免联电。横托梁和基本轨之间要垫绝缘胶垫，要及时清除扣轨梁和基本轨之间、横托梁和扣轨之间的杂物，避免下雨受潮联电。连接吊轨卡螺栓。扣轨梁连接螺栓都不高于基本轨面。
