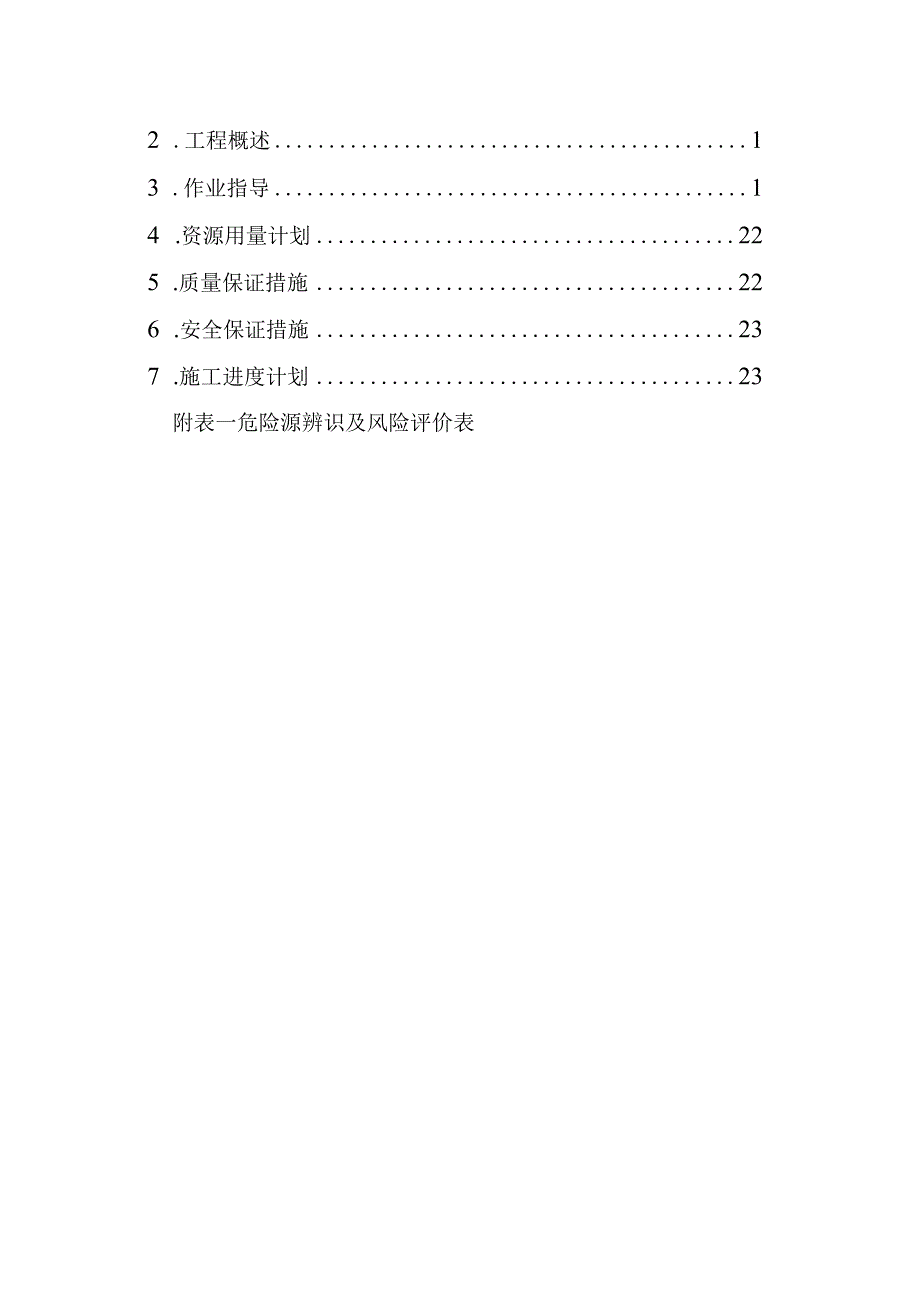

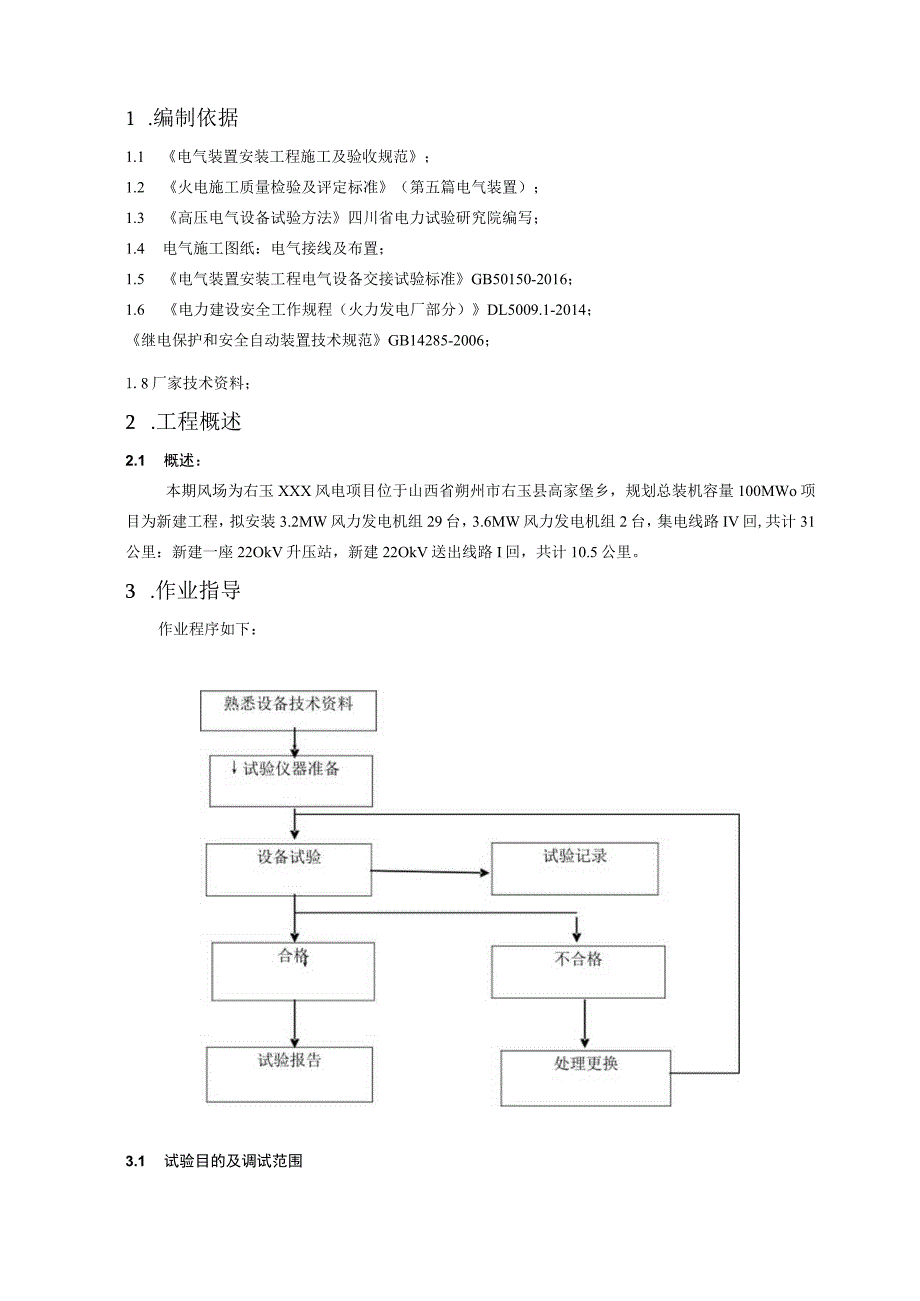

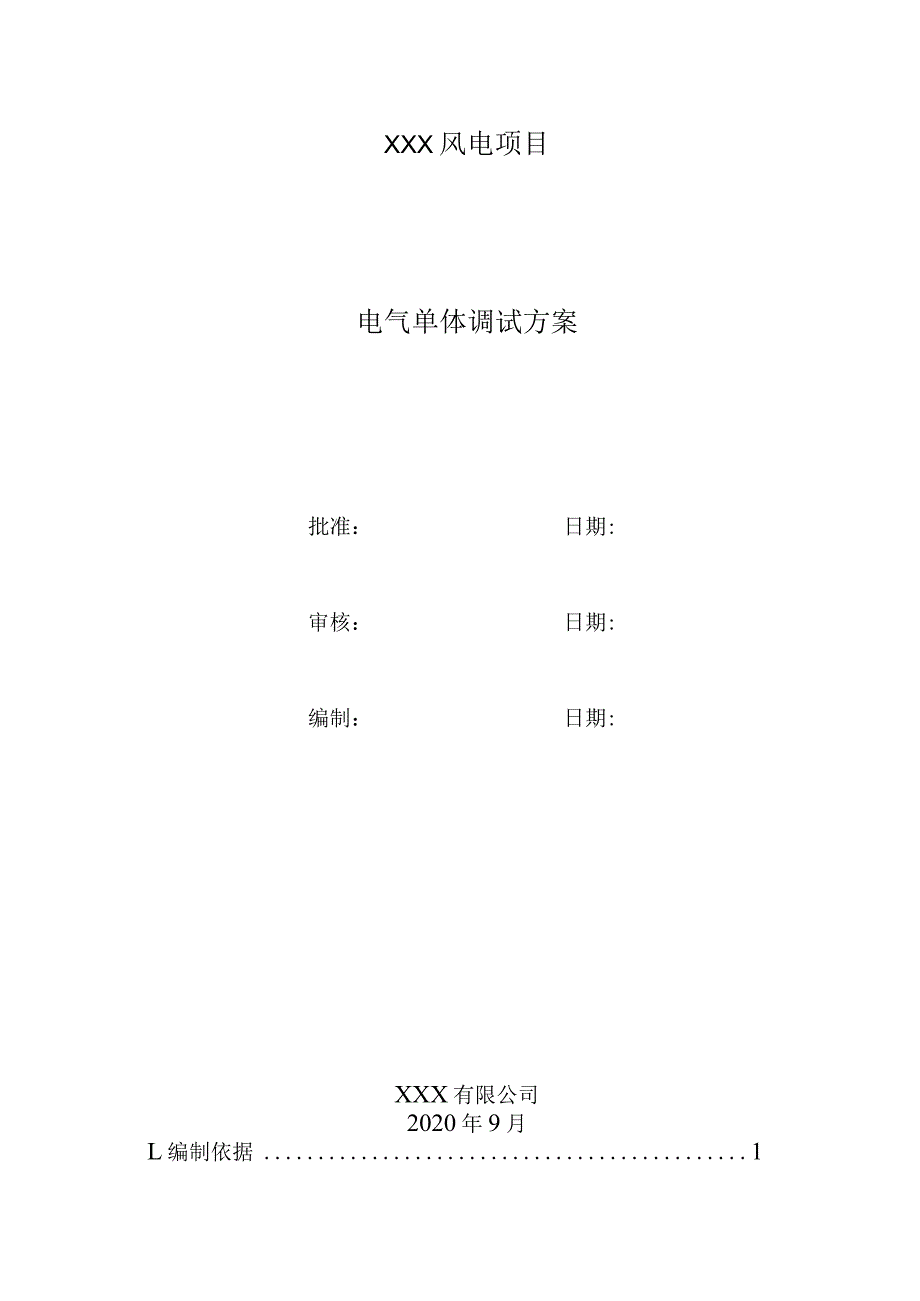

1、XXX风电项目电气单体调试方案批准：日期:审核：日期:编制：日期:XXX有限公司2020年9月L编制依据12 .工程概述13 .作业指导14 .资源用量计划225 .质量保证措施226 .安全保证措施237 .施工进度计划23附表一危险源辨识及风险评价表1 .编制依据1.1 电气装置安装工程施工及验收规范；1.2 火电施工质量检验及评定标准（第五篇电气装置）；1.3 高压电气设备试验方法四川省电力试验研究院编写；1.4 电气施工图纸：电气接线及布置；1.5 电气装置安装工程电气设备交接试验标准GB50150-2016；1.6 电力建设安全工作规程（火力发电厂部分）DL5009.1-2014；继
2、电保护和安全自动装置技术规范GB14285-2006；1.8厂家技术资料；2 .工程概述2.1 概述：本期风场为右玉XXX风电项目位于山西省朔州市右玉县高家堡乡，规划总装机容量100MWo项目为新建工程，拟安装3.2MW风力发电机组29台，3.6MW风力发电机组2台，集电线路IV回,共计31公里：新建一座22OkV升压站，新建22OkV送出线路I回，共计10.5公里。3 .作业指导作业程序如下：3.1 试验目的及调试范围3.1.1 对于新安装的35KV线路及站内设备及保护元件进行全面检查试验。3.1. 2一次设备及保护元件投入运行后的性能和质量满足运行要求。3.1.3保证各用电设备安全、稳定生
3、产运行。3.1. 435kV一次设备试验保护装置调试。3. 3.1.5保护系统保护装置调试及相关部分调试。4. 1.6各一次设备的高压试验，包括35KV开关柜内，风机箱变，电缆分接箱，断路器，电压互感器，电流互感器，避雷器，电缆等的试验。3.2调试前的准备工作及应具备的条件3.2.1资料准备3. 2.1.1根据合同提前领取设计图纸及设计说明书，组织调试人员熟悉并校核。3.2. 1.2根据设计说明，收集保护设备厂家资料，包括技术说明书，使用维护说明书，出厂试验报告（合格证），熟悉各设备及保护装置工作性能。3.3. 1.3根据需要，收集保护装置元件运行资料，包括原始试验记录，原始试验报告。3.2.
4、2试验仪器仪表准备仪器仪表名称型号使用数量备注综合试验仪继电保护测试仪1计算机IBMR511打印机Hp10201万用表UT39A3相序表1卡钳相位表2对讲机每人一只试验线2包电源开关23.3调试条件3.3.1次设备、保护盘及电缆安装完毕,绝缘合格，具备调试条件。3.3.2保护元件交、直流电源能够安全可靠投入运行。3.3.3变电站内、继电保护室照明充足，道路畅通o3.3.4保护盘周围应清扫干净。一次设备保护接地良好。3. 3.5试验环境相对稳定，站内具备工作条件。3.4. 护装置校验3.5. 1通电前检查3.6. 1.1外观检查：清洁干净、型号相符、接线牢固3.7. 1.2机械部分检查：内部元件
5、齐全整洁、可动部分灵活可靠3.8. 1.3对照附图册中装置正面布置图，检查各插件相对位置是否于图样一致，各插件与插座之间的插入深度是否到位，是否插拔自如。检查项目结果备注外观检查机械部分检查3.4.2装置通电检查3.4.2.1检查直流电源的正负极性是否正确3.4.2.2直流电源的稳压值是否符合说明要求，灯光显示正确标准电压实测电压允许范围灯光显示3.4.2.3开入量、开出量、状态灯等按说明书上的步骤应逐步检查。3.4.3交流回路检查分别按正序关系加入三相电流、电压，通道显示采样数据幅值、相位应与施加量一致，如有相位关系不正确者，应仔细检查装置配线及PT、CT原、副边极性是否有错。3.4.4箱变
6、变压器保护3.4.4.1差动速断动作值检查依次在装置的各测的A、B、C相加入单相电流，使差动动作。动作值应符合误差要求。3.4.4.1.1差动速断动作时间加入1.2倍动作电流测试保护动作时间，应符合误差要求。3.4.4.2差动最小动作值检查依次在装置的各测的A、B、C相加入单相电流，使差动动作。动作值应符合误差要求。3.4.4.2.1斜率测试在箱变高压侧CT和低压侧同相CT中加入相位差180度的电流，固定一侧电流，改变另一侧电流大小至保护装置动作，然后计算出差动保护斜率。3.4.4.2.2二次谐波制动测试在差动保护电流中输入一定百分比的二次谐波含量，逐渐减小二次谐波含量，到达二次谐波含量定值时
7、保护动作，测试结果应符合要求。3.4.4.2.3五次谐波制动测试在差动保护电流中输入一定百分比的五次谐波含量，逐渐减小五次谐波含量，到达五次谐波含量定值时保护动作，测试结果应符合要求。3.4.4.2.4差动动作时间加入1.2倍动作电流测试保护动作时间，应符合误差要求。3.4.3.3箱变高压侧复压过流保护3.4.3.3.1电流动作值检查不输入电压，满足电压动作条件，输入各相电流，检查电流动作值。相别动作电流（八）动作时间（三）箱变高压侧电流A相B相C相3.4.3.3.2低电压动作值输入电流IA满足电流动作条件，输入三相电压，逐渐降低电压至保护动作，记录动作电压值。相别动作电压（V）箱变低压侧电压
8、A相B相C相3.4.3.3.3负序电压动作值输入电流IA满足电流动作条件，输入三相电压，逐渐降低一相电压至保护动作，记录动作电压值。3.4.3.4箱变高压侧过流起动通风保护3.4.3.4.1电流动作值检查依次在装置的A、B、C相加入单相电流，使保护动作。动作值应符合误差要求。3.4.3.4.2保护动作时间加入1.2倍动作电流测试保护动作时间，应符合误差要求3.4.4.3.3箱变零序过流保护3.4.3.4.4电流动作值检查依次在装置加入单相电流，使保护动作。动作值应符合误差要求。3.4.3.5反时限过流保护3.4.3.4.1反时限过流保护定值检查整定反时限过流保护电流的启动值，时间定值、反时限系
9、数。电流回路输入三相电流缓慢增加电流至保护动作，检查动作值误差应小于5%o动作时间与整定时间误差应小于1%,并检查其相应的出口。3.4.3.6过负荷保护3.4.3.6.1过负荷定时限保护检查整定过负荷电流报警、定时限动作，时间定值。电流回路输入三相电流，缓慢增加电流至保护报警，检查其报警定值。增加电流至定时限保护动作，检查动作值与整定值误差应小于3%。动作时间与整定时间符合误差要求，并检查其相应的出口。3.4.3.6.2保护动作出口及信号检查保护动作后，检查保护的动作出口及信号。3.4.4.7非电量保护传动试验带全部回路及作用元件一起试验，禁止用短接某些回路或元件的方法检查开入回路。，检查非电
10、量保护装置面板动作指示灯显示情况，同时测量接点输出应正确。序号保护功能面板动作灯显示出口接点闭合1本体重瓦斯2本体轻瓦斯3本体压力释放4油温高I5油温旧JII6绕组温度高I7绕组温度高8油位异常9冷却器全停3.535kV系统高压交接试验3.4.1变压器本体试验3.4.Ll测量绕组连同套管的绝缘电阻、吸收比或（和）极化指数。测量与铁芯绝缘的各紧固件（连接片可拆者）及铁芯绝缘电阻。3.4.1.1.1试验目的测量变压器的绝缘电阻，是检查其绝缘状态最简便的辅助方法。测量绝缘电阻、吸收比能有效发现绝缘受潮及局部缺陷，如瓷件破裂，引出线接地等；测量各紧固件及铁芯的绝缘电阻能有效的发现铁芯的状况。3.4.1
11、.1.2试验条件试验前应安装完毕及验收合格。3.4.1.L3试验设备2500V电动兆欧表3.4.1.1.4试验步骤3.4.1.1.4.1断开被试品的电源，拆除或断开对外的一切连线，并将其接地放电。此项操作应利用绝缘工具（如绝缘棒、绝缘钳等）进行，不得用手直接接触放电导线。3.4.1.1.4.2用干燥清洁柔软的布擦去被试品表面的污垢，必要时可先用汽油或其他适当的去垢剂洗净套管表面的积污。3.4.L1.3.3将兆欧表放置平稳，驱动兆欧表达额定转速，此时兆欧表的指针应指“8”，再用导线短接兆欧表的“火线”与“地线”端头，其指针应指零（瞬间低速旋转以免损坏兆欧表）。然后将被试品的接地端接于兆欧表的接地
12、端头“E”上，测量端接于兆欧表的火线端头“L”上。如遇被试品表面的泄漏电流较大时，或对重要的被试品，如发电机、变压器等，为避免表面泄漏的影响，必须加以屏蔽。屏蔽线应接在兆欧表的屏蔽端头“G”上。接好线后，火线暂时不接被试品，驱动兆欧表至额定转速，其指针应指“8”，然后使兆欧表停止转动，将火线接至被试品。3.4.L1.3.4驱动兆欧表达额定转速，待指针稳定后，读取绝缘电阻的数值。3.4.1.1.3.5测量吸收比或极化指数时，先驱动兆欧表达额定转速，待指针指“8”时，用绝缘工具将火线立即接至被试品上，同时记录时间，分别读取15S和60S或IOnlin时的绝缘电阻值。3.4.1.1.3.6读取绝缘电
13、阻值后，先断开接至被试品的火线，然后再将兆欧表停止运转，以免被试品的电容在测量时所充的电荷经兆欧表放电而损坏兆欧表，这一点在测试大容量设备时更要注意。此外，也可在火线端至被试品之间串人一只二极管，其正端与兆欧表的火线相接，这样就不必先断开火线，也能有效地保护兆欧表。3.4.1.1.4.7在湿度较大的条件下进行测量时，可在被试品表面加等电位屏蔽。此时在接线上要注意，被试品上的屏蔽环应接近加压的火线而远离接地部分，减少屏蔽对地的表面泄漏，以免造成兆欧表过载。屏蔽环可用保险丝或软铜线紧缠几圈而成。3.4.1.1.4.8测得的绝缘电阻值过低时，应进行解体试验，查明绝缘不良部位3.4.1.L5注意事项3
14、. 4.1.1.4.1不同温度下的绝缘电阻值一般可按下式换算Rz=RX1.5”-八RhR?分别为温度tlt2时的绝缘电阻。3.4. 1.1.4.2测量时依次测量各线圈对地及线圈间的绝缘电阻，被试线圈引线端短接，非被试线圈引线端短路接地，测量前被试线圈应充分放电；测量在交流耐压前后进行。3. 4.1.1.4.3变压器应在充油后静置5小时以上，8000kVA以上的应静置20小时以上才能测量。3.4. 1.1.4.4吸收比指在同一次试验中，60S与15S时的绝缘电阻值之比，极化指数指10分钟与1分钟时的绝缘电阻值之比，35KV及以上变压器需测极化指数。3. 4.1.1.5.5测量时应注意套管表面的清洁及温度、湿度的影响。3.4. 1.1.5.6读数后应先断开被试品一端，后停摇兆欧表，最后充分对地放电。3.4.1.2变压器绕组连同套管直流电阻的测量3.4.1.2.1试验目的检查绕组接头的焊接质量和绕组有无匝间短路；分接开关的各个位置接触是否良好以及分接开关的实际位置与指示位置是否相符；引出线有无断裂；多股导线并绕的绕组是否有断股的情况。3.4.L2.2试验条件试验前应安装完毕及验收合格。3.4.L2.3试验设备直流电阻测试仪3.4.1.2.4试验步骤
