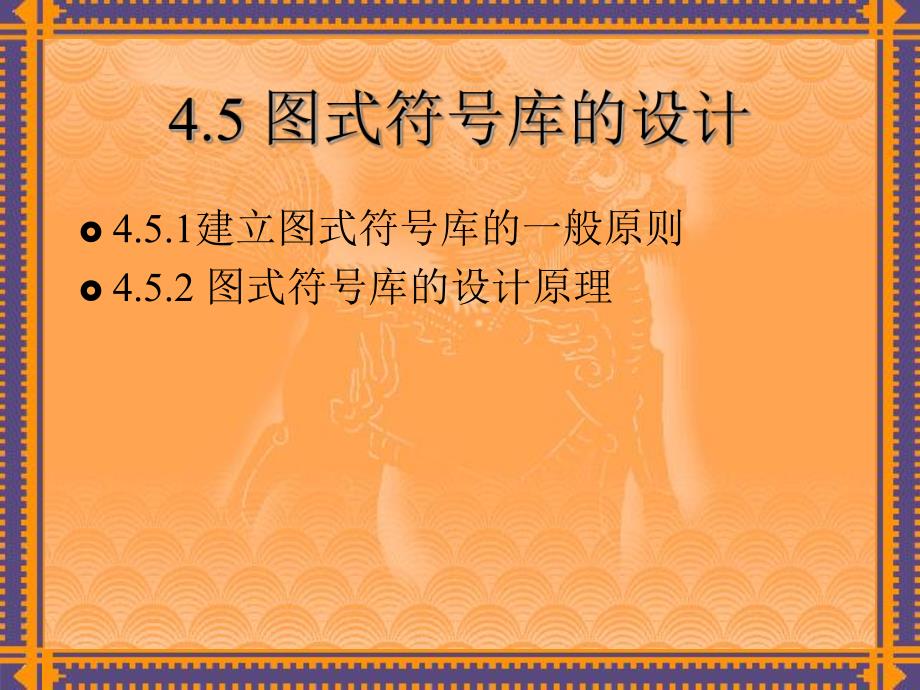

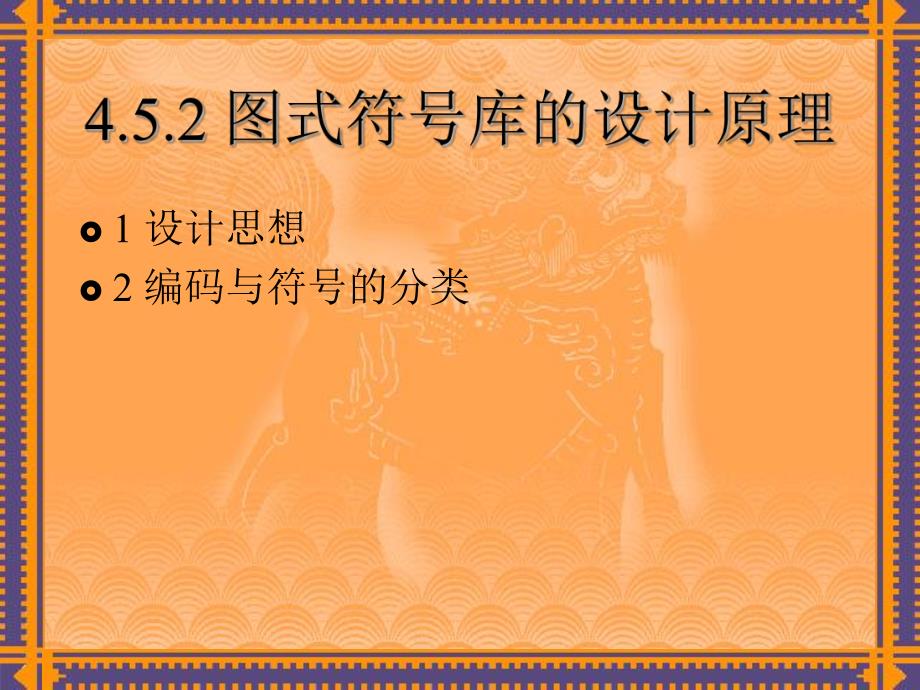

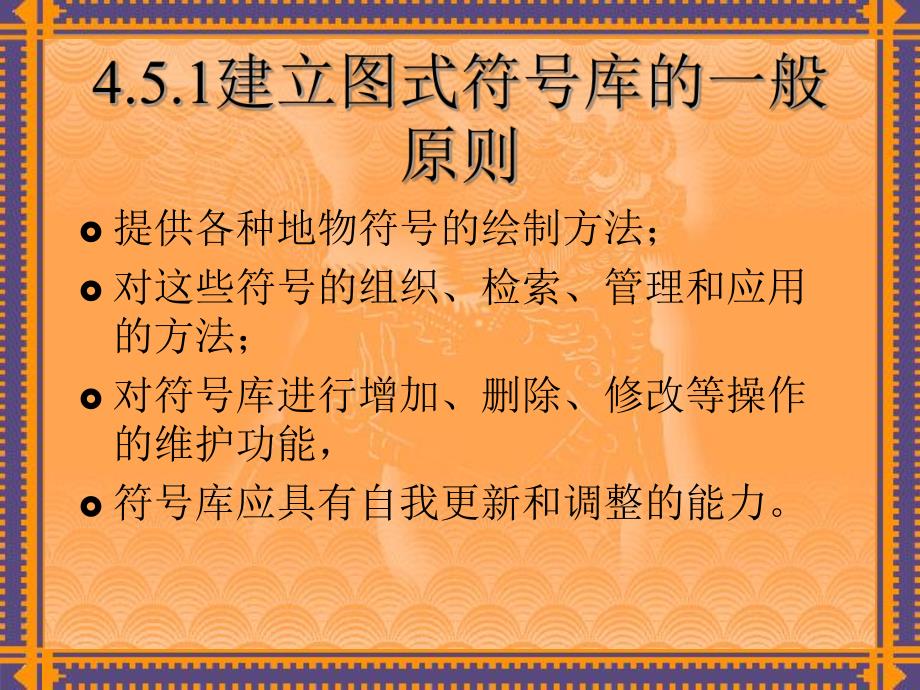

1、4.5.1建立图式符号库的一般原则 4.5.2 图式符号库的设计原理 提供各种地物符号的绘制方法；对这些符号的组织、检索、管理和应用的方法；对符号库进行增加、删除、修改等操作的维护功能，符号库应具有自我更新和调整的能力。1 设计思想2 编码与符号的分类 沿用通用CAD图形软件的符号库系统，并实现与之兼容的应用程序；另一种是根据自己的图形数据结构和图形应用平台，开发专门的符号库结构和实现方法，并专门设计各种符号。斜坡、广告牌、台阶等（图413），只能分别编写专门的绘制程序，并形成各自的应用方法。符号库根据编码来组织 查询方法 各种符号可分作点状、线状、面状三大类 点状符号只有一个定位点，对应一个
2、固定的、不依比例尺而变化的图形符号。根据朝向不同，其又可以分为垂直于南图廓和按真实方向描绘两类。线状符号的特点是根据定位线绘制 比较简单的（用抬、落笔即可控制的）线型，如大车路、境界线 比较复杂的（需要用独立符号进行组合的）线型，如行树、高压电力线。面状符号的定位线要求构成封闭的区域，根据填充方式的不同，又可分成点填充方式（如草地，树林）及线填充方式（如房屋的晕线）连接信息可分解为连接点和连接线型。当测点是独立地物时，只要用地形编码来表明它的属性，即知道这个地物是什么，应该用什么样的符号来表示。如果测的是一个线状或面状地物，这时需要明确本测点与哪个点相连，以什么线型相连，才能形成一个地物。所谓
3、线型是指直线、曲线或圆弧线等。连接信息可分解为连接点和连接线型。独立地物只要用地形编码来表明它的属性 线状或面状地物，这时需要明确本测点与哪个点相连，以什么线型相连，MAPSUV包括如下几种关系：独立地物、直线、曲线、圆弧、整圆、直线过渡、曲线过渡、圆弧过渡和整圆过渡。规定连接关系是当前点与前一点的连接关系，这样第一点无连接关系，一般表示为与下一点的连接关系。测第2点，必须与1点以直线相连，3点须与2点直线相连，5点与4点，4点与3点则以圆弧相连，5点与1点以直线相连。对每一个点来说，获取了描述点的三类信息，就具备了计算机自动成图的必要条件。点位编码连接线型4.7.1分幅的意义分幅的意义容量限
4、制出图的需要 提高计算效率的需要 数据管理的需要 组织作业的需要 比例尺图幅尺寸/cm实地面积/km2一张1：5000图幅包含分幅图幅数1：50004040411：20005050141：100050500.25161：50050500.062564大比例尺地形图大多采用正方形分幅，即按统一的直角坐标格网分幅，其编号方法一般采用图幅西南角坐标公里数编号法 在小测区或带状地区，也可选用自左至右由上至下的流水编号法 行列编号法 1：5000l：500地形图采用矩形分幅时，不论比例尺大小皆为40cm50cm。yyxxM西南角西南角100030000800200002000如要将整个测区画到一张图纸上
5、，或要将测区放在图幅的中心，或绘带状条图等等，都可根据需要自行定幅及编号。（l）测区的划定（2）分幅 当测区较大时，必须进行分幅处理 平面图的接边处理等高线的接边处理 分组测量时采用了按自然地界分工，最后合并统一分幅；按图幅分工，对接边处的房屋等地物测绘，则进一步规定“右下负责制”形成统一的一套点位坐标和绘图信息 划定测区，按图幅大小进行分幅 填写接图表 填写图廓注记表 自动绘制图廓 如果一个工程数据量过大，可以采取数据分割的手段来减少处理的负荷，减少占用有限的内存，提高数据处理效率。常用的数据分割手段有分片和分层两种方法。在数字测图系统中可按地物的属性编码分层。层是地形特征属性在同一坐标平面
6、的逻辑意义上的集合，在构造层时每一种属性数据可形成一个独立的层。在数字测图系统中可按地物的属性编码分层。在分层时要考虑地物的特征类别和应用的目的。可以将一种地物要素定义为一层，也可以将同一类的地物要素组合到一层内.0自由层1图廓信息2测量控制点3普通房屋4特殊房屋5房屋附属6垣栅7地矿设施8工业设施9农业设施10科文体卫11公共设施12纪念建筑13文物宗教14其它设施15铁路轨道16火车站设施17公路18其它道路19道路及设施20桥梁21渡口码头22航行标志23电力设施24通信设施25管道井等26河溪27湖塘水库28沟渠29人工水利30井泉瀑布31海洋要素32行政区界33其它界线34等高线35
7、高程注记36崩残地貌37坡坎38其它地貌39土质40耕地41园地42林草花圃43规划道路44控制点注记45居民地注记46单位名称注记47地籍说明注记48道路及附属注记49工矿及公共设施注记50管线和垣栅注记51水系注记52境界注记53地貌及土质注记54植被注记55 其它说明注记 56其它层数据的获取；数据的转换；数据的预处理；构网建模；存储和管理；数模的应用。DTM（Digital Terrain Model）即数字地面模型，简称数模、是以数字的形式按一定的结构组织在一起，表示实际地形特征的空间分布，也就是地形形状大小和起伏的数字描述。只有在DTM的基础上才能绘制等高线。数字表示方式包括离散点
8、的三维坐标（测量数据）、由离散点组成的规则或不规则的格网结构、依据数模及一定的内插和拟合算法自动生成的等高线（图）、断面（图）、坡度（图）等等。完善的DTM系统应具有各种类型数据输入的接口，它可以接受野外测量仪器直接传输的数据，还可以接受由人工键入的测量数据；也可以接受航测照片经立体坐标量测仪或解析测图仪等量测的三维地形数据；遥感图像经图像处理系统处理后也可得到地形数据。因此DTM数据获取部分应包括计算机与不同的设备，如全站仪、电子手薄、数字化仪进行数据传送的接口。不同来源的原始数据类型可以是各种各样的，例如三维坐标或距离、方位角等。数据中除了离散点的坐标信息，还包含离散点之间的地形关系及地物
9、特征等信息。因此，DTM系统还要有数据格式转换的功能。不同类型的原始数据经过处理之后，转换成DTM系统的标准格式（一般为三维坐标）数据，但不能影响原始数据精度。首先要对原始数据进行必要的预处理，如数据过滤，剔除几乎重合的数据，给定高程限值，剔除粗差数据，进行必要的数据加密等等，同时程序还应提供编辑数据的工具。除地面坐标数据之外，地形和地物的特征信息，如地性线、山脊线、山谷线、断裂线等，是DTM不可缺少的要素。DTM系统的特征提取部分功能包括：识别原始数据记录中的特征编码；将地性线特征编码和相关的空间定位数据转换成DTM标准数据格式；提取地性线、断裂线以及处理特殊地形（如陡坎等）；数据编辑。经过外业测量和相关的数据处理，就可以建立起测区的地形数据库。地形数据库中保存有全部地物、地貌特征的准确描述数据，但提交给用户应用的测量成果，一般还是采取可视的地形图的形式。选择合适的图形应用接口，最关键的因素是数据的交换能力。输入AutoCAD dxf dwg 瑞得、清华山维、南方测绘、威远图等交换文件MAPGIS wl wp wt输出AutoCAD dxf dwg Microstation DGN MAPGIS wl wp wt 明码文件Arc/Info E00
