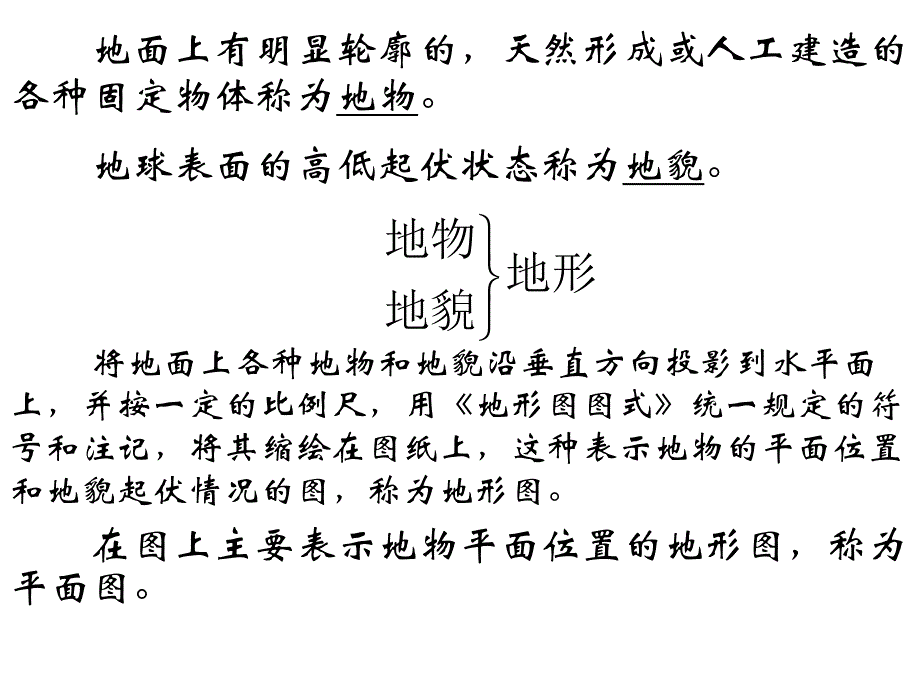

1、第七章 大比例尺地形图及其测绘 地面上有明显轮廓的，天然形成或人工建造的各种固定物体称为地物。地球表面的高低起伏状态称为地貌。将地面上各种地物和地貌沿垂直方向投影到水平面上，并按一定的比例尺，用地形图图式统一规定的符号和注记，将其缩绘在图纸上，这种表示地物的平面位置和地貌起伏情况的图，称为地形图。在图上主要表示地物平面位置的地形图，称为平面图。地物地形地貌7.1 地形图的比例尺、分幅和编码地形图的比例尺、分幅和编码一、地形图的比例尺 1地形图比例尺的概念 地形图上任一线段的长度与它所代表的实地水平距离之比，称为地形图比例尺。2比例尺的种类数字比例尺文字比例尺图示比例尺 （1）数字比例尺 数字比
2、例尺是用分子为1，分母为整数的分数表示。设图上一线段长度为d，相应实地的水平距离为D，则该地形图的比例尺为：式中 M 比例尺分母。11dDDMd数字式比例尺：写成比的形式。1：10000，1/10000 （2）图示比例尺100203040506023.4m18.9m 常见的图示比例尺为直线比例尺。这是一个1:500的直线比例尺，由间距为2mm的两条平行直线构成，以2cm为单位分成若干大格，左边第一大格十等分，一格为实地上1m，右边其它大格分界处标记按绘图比例尺换算的实际长度。图示比例尺又分：直线比例尺、斜分比例尺、复式比例尺70斜分比例尺：微分比例尺。根据相似三角形原理制成。可以量取比例尺基本
3、长度单位的百分之一。复式比例尺：投影比例尺，小比例尺地图上使用。根据地图主比例尺和地图投影长度变形分布规律设计的一种图解比例尺。通常是对每一条纬线单独设计一个直线比例尺，再组合起来。（3）文字式比例尺：“一万分之一”，“图上1厘米等于实地1公里”比例尺比例尺1:50001:20001:10001:500比例尺精度比例尺精度/m0.500.200.100.05二、二、比例尺精度 地形图上0.1mm的长度所代表的实地水平距离，称为比例尺精度，用表示，即 几种常用地形图的比例尺精度如下表所示。0.1M 根据比例尺的精度，可确定测绘地形图时测量距离的精度；另外，如果规定了地物图上要表示的最短长度，根据
4、比例尺的精度，可确定测图的比例尺。例例7-1 如果规定在地形图上应表示出的最短距离为0.2m，则测图比例尺最小为多大?解解 下一节下一节返回返回0.1M10.1mm0.1mm1200mm2000M三、地形图的分幅与编码 1、地形图的分幅和编码 地图分幅方法包括：矩形分幅梯形分幅国家基本比例尺地形图大比例尺地形图 2、国家基本地形图的分幅、编码 A、梯形分幅 1:100万地形图：将整个地球表面用子午线分成60个6度的纵列，自经度180度起，自西向东用阿拉伯数字160编列号，同时由赤道向南向北直至88度止，以4度的纬度间隔分别以A、B、C、V表明，以两极为中心，88度为界的圆来表示，以Z表明1 2
5、 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 600 6 12 18 24 30 36 42 48 54 60 66 72 78 84 114 150 6 15 162 168 174 1 80 174 168 162 158 150 144 132 12 6 120 114 108 102 96 90 84 78
6、 72 66 60 54 48 42 36 30 24 18 1 2 6132 144 126 106 102 96 9 0 120 138 VUTSRQPONMLK64848076726860565248444036322824201612841:100万1:10万1:50万1:25万1:20万1:5万1:2.5万1:1万1:5千4 44163614 4464444图01-05 我国基本比例尺地形图的分幅和编号系统94（2424）J-50-5J-50-5-B(1:5万)J-50-5-B-4(1:2.5万)J-50-5-(24)(1:1万)(1)(9)(17)(2)(3)(4)(5)(6)(7
7、)(8)(16)(24)(32)(40)(48)(56)(64)(63)(62)(61)(60)(59)(58)(57)(49)(33)(25)(17)116 15116 116 3039 5039 4040 00。ABDC图07-07 1:5万、1:2.5万、1:1万、1:5千比例尺地形图的分幅与编号 J-50-5-(31)-C (1:5千)国家1992年发布的GB/T13989-92国家基本比例尺地形图分幅和编码 1：50万到1：5000国家基本比例尺地形图的分幅编码全部在1：100万地形图的基础上，逐次加密划分而成，其编号均为五个元素10位代码组成，即：1：100万地形图行号1位列号2位
8、比例尺代码1位该图幅的行号3位列号3位 如：H51C001003,J51F001001图 1-8表1-3图幅列号数字码1:100万图幅行号字符码1:100万图幅列号字符码图幅行号数字码比例尺代码图01-08 1:5千1:50万比例尺地形图图号的构成地形图比例尺代码表：比例尺1：501：251：101：51：2.51:11:5千 代 码 B C D E F G H B、矩形分幅 一般以纵横坐标的整公里或整百米数作为图幅的分幅界线 如1：500、1：1000、1：2000大比例尺地形图，图幅一般为：50cm50cm或40cm50cm 编号方法：A、坐标公里数编码 B、自然序数编码 C、行列式编码7
9、.2 地物与地貌符号 地形图上表示地物类别、形状、大小及位置的符号称为地物符号。根据地物形状大小和描绘方法的不同，地物符号可分为四种。比例符号非比例符号半比例符号地物注记一、地物符号一、地物符号 1、比例符号 地物的形状和大小均按测图比例尺缩小，并用规定的符号绘在图纸上，这种地物符号称为比例符号。2、非比例符号 有些地物，轮廓较小，无法将其形状和大小按比例缩绘到图上，而采用相应的规定符号表示，这种符号称为非比例符号。非比例符号只能表示物体的位置和类别，不能用来确定物体的尺寸。3）半比例符号 地物的长度可按比例尺缩绘，而宽度按规定尺寸绘出，这种符号称为半比例符号。用半比例符号表示的地物都是一些带
10、状地物。4）地物注记 对地物加以说明的文字、数字或特有符号，称为地物注记。下一节下一节返回返回二、地貌符号 1、等高线的概念 地面上高程相同的相邻各点连成的闭合曲线，称为等高线。如雨后地面上静止的积水，积水面与地面的交线就是一条等高线。将这些等高线沿铅垂方向投影到水平面H上，并用规定的比例尺缩绘在图纸上，这就将小山用等高线表示在地形图上了。2、等高距和等高线平距 相邻等高线之间的高差称为等高距，也称为等高线间隔，用h表示。相邻等高线之间的水平距离称为等高线平距，用d表示。dMhi 式中 M 比例尺分母。地面坡度 i 与等高线平距 d 成反比。地面坡度较缓，其等高线平距较小大，等高线显得稀疏；地
11、面坡度较陡，其等高线平距较小，等高线十分密集。地形类别地形类别比例尺比例尺1:500 1:1000 1:2000 1:5000平地（地面倾角平地（地面倾角:30)0.50.512丘陵（地面倾角丘陵（地面倾角:310)0.5125山地（地面倾角山地（地面倾角:1025)1125高山地（地面角高山地（地面角:25）1225地形图的基本等高距 3、几种基本地貌的等高线 1）山头和洼地的等高线 山头和洼地（又称盆地）的等高线都是一组闭合曲线。山头的等高线洼地的等高线 山头内圈等高线高程大于外圈等高线的高程，洼地则相反。示坡线是垂直于等高线并指示坡度降落方向的短线。示坡线往外标注是山头，往内标注的则是洼
12、地。2）山脊与山谷的等高线 沿着一个方向延伸的高地称为山脊，山脊上最高点的连线称为山脊线或分水线。山脊的等高线是一组凸向低处的曲线。在两山脊间沿着一个方向延伸的洼地称为山谷，山谷中最低点的连线称为山谷线。山谷的等高线是一组凸向高处的曲线。山脊线、山谷线与等高线正交。山脊的等高线 山谷的等高线 3）鞍部的等高线 相邻两山头之间呈马鞍形的低凹部分称为鞍部，鞍部是两个山脊和两个山谷会合的地方。鞍部的等高线由两组相对的山脊和山谷的等高线组成，即在一圈大的闭合曲线内，套有两组小的闭合曲线。鞍部的等高线 4）陡崖和悬崖的表示方法 坡度在70以上或为90的陡峭崖壁称为陡崖。陡崖处的等高线非常密集，甚至会重叠
13、，因此，在陡崖处不再绘制等高线，改用陡崖符号表示。上部向外突出，中间凹进的陡崖称为悬崖。上部的等高线投影到水平面时与下部的等高线相交，下部凹进的等高线用虚线表示。石质陡崖土质陡崖悬崖的等高线 4、等高线的分类 为了更详尽地表示地貌的特征，地形图上常用下面四种类型的等高线。四种类型等高线 1）首曲线 在同一幅地形图上，按规定的基本等高距描绘的等高线称为首曲线，也称基本等高线。首曲线用0.15 mm的细实线描绘。2）计曲线 凡是高程能被5倍基本等高距整除的等高线称为计曲线，也称加粗等高线。计曲线要加粗描绘并注记高程。计曲线用0.3 mm粗实线绘出。3）间曲线 为了显示首曲线不能表示出的局部地貌，按
14、二分之一基本等高距描绘的等高线称为间曲线，也称半距等高线。间曲线用0.15 mm的细长虚线表示。4）助曲线 用间曲线还不能表示出的局部地貌，可按四分之一基本等高距描绘的等高线称为助曲线。助曲线用0.15 mm的细短虚线表示。5、等高线的特性 （1）等高性：同一条等高线上各点的高程相同。（2）闭合性：等高线必定是闭合曲线。如不在本图幅内闭合，则必在相邻的图幅内闭合。所以，在描绘等高线时，凡在本图幅内不闭合的等高线，应绘到内图廓，不能在图幅内中断。（3）非交性：除在悬崖、陡崖处外，不同高程的等高线不能相交。（4）正交性：山脊、山谷的等高线与山脊线、山谷线正交。返回返回7.3 地形图图外注记 1、图
15、名和图号 2、接图表 3、图廓和坐标网格线 4、三北方向及坡度尺 5、投影方式、坐标系统、高程系统7.4 大比例尺地形图测绘大比例尺地形图测绘一、测图前的准备工作 1、图纸的准备 测绘地形图的图纸，以往都是采用优质绘图纸。为了减小图纸的变形，将图纸裱糊在锌板、铝板或胶合板上。聚纸薄膜是一面打毛的半透明图纸，其厚度约为0.070.1mm，伸缩率很小，且坚韧耐湿，沾污后可洗，可直接在图纸着墨，复晒蓝图。但聚纸薄膜图纸怕折、易燃，在测图、使用和保管时应注意防折防火。2、坐标格网的绘制 为了精确地将控制点展绘在测图纸上，首先要在图纸上精确地绘制10cm10cm的直角坐标方格网。绘制坐标格网的方法有对角
