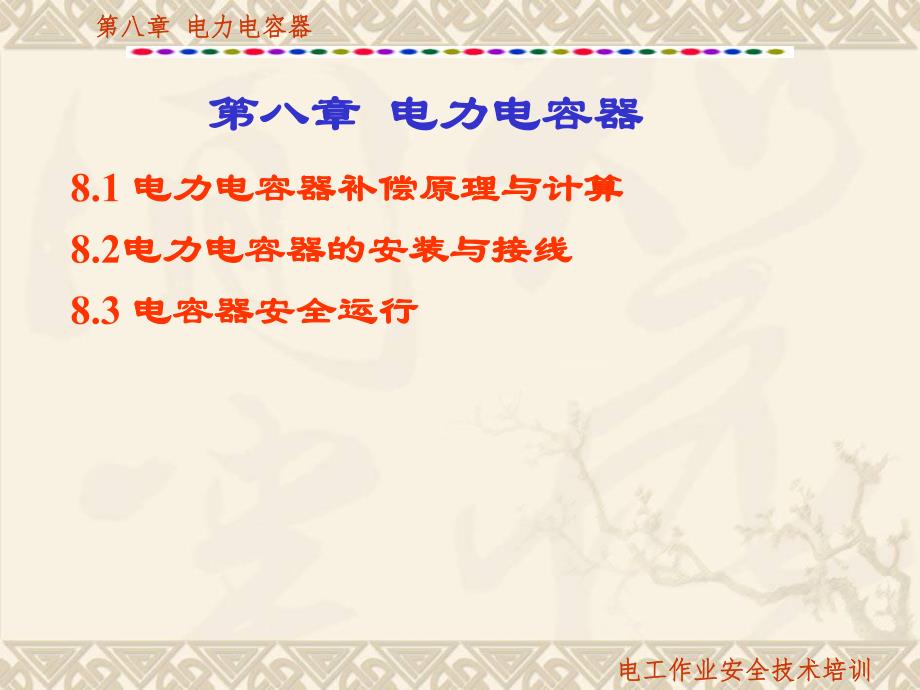

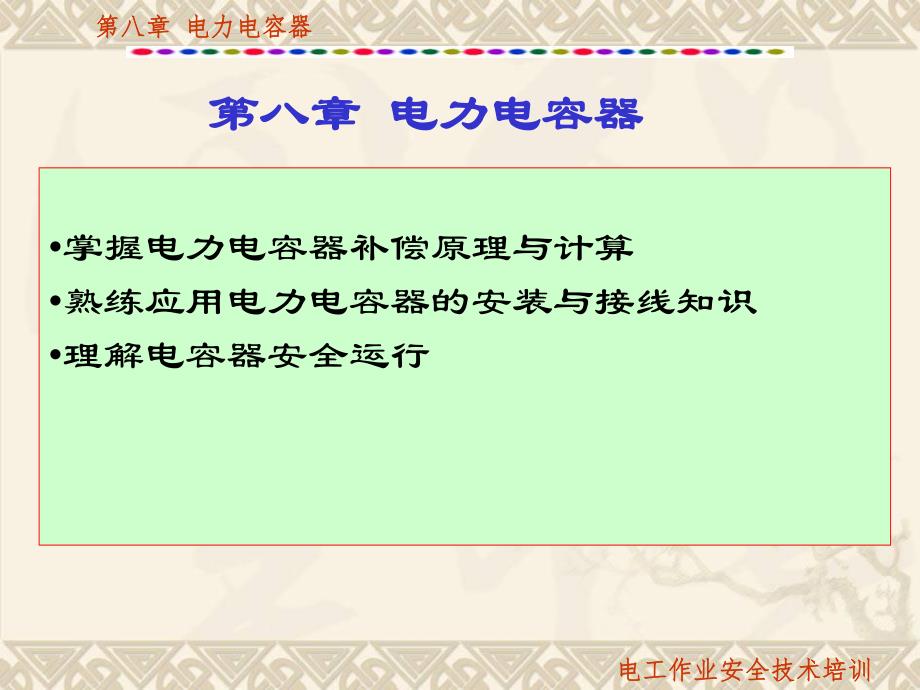

1、电工作业安全技术培训电工作业安全技术培训第八章第八章 电力电容器电力电容器 电力电容器电工作业人员培训电工作业人员培训 机电系机电系电工作业安全技术培训电工作业安全技术培训第八章第八章 电力电容器电力电容器第八章第八章 电力电容器电力电容器掌握电力电容器补偿原理与计算熟练应用电力电容器的安装与接线知识 理解电容器安全运行电工作业安全技术培训电工作业安全技术培训第八章第八章 电力电容器电力电容器第八章第八章 电力电容器电力电容器8.1 电力电容器补偿原理与计算电力电容器补偿原理与计算8.2电力电容器的安装与接线电力电容器的安装与接线8.3 电容器安全运行电容器安全运行电工作业安全技术培训电工作业
2、安全技术培训第八章第八章 电力电容器电力电容器8-1 电力电容器补偿原理与计算一、结构和型号 1 1、结构、结构 电容器由电容器由外壳外壳和和内芯内芯组成。组成。n 外壳外壳用密封钢板焊接而成。外壳上装有出线绝缘套管、用密封钢板焊接而成。外壳上装有出线绝缘套管、吊攀和接地螺钉。吊攀和接地螺钉。n 内芯内芯由一些电容元件串、并联组成。电容元件用铝箔制由一些电容元件串、并联组成。电容元件用铝箔制作电极、用电解电容器纸或复合绝缘膜作为绝缘介质。作电极、用电解电容器纸或复合绝缘膜作为绝缘介质。电力电容器电力电容器高压高压(6.3kV 和和10.5kV的产品的产品)低压低压(0.4kV的产品的产品)电工
3、作业安全技术培训电工作业安全技术培训第八章第八章 电力电容器电力电容器n 电容器内以电容器内以绝缘油绝缘油作为浸渍介质。作为浸渍介质。l 老式老式:多采用矿物油和十二烷基苯；多采用矿物油和十二烷基苯；l 新式新式:采用植物油。采用植物油。l 特殊：特殊：有的产品（干式）不充绝缘油，而是用矿物颗有的产品（干式）不充绝缘油，而是用矿物颗粒作为填充物，可避免爆炸、燃烧和污染环境。有的粒作为填充物，可避免爆炸、燃烧和污染环境。有的电容器内部还装有熔丝和放电电阻，用来使已击穿的电容器内部还装有熔丝和放电电阻，用来使已击穿的电容器自动退出运行或停止运行后自动放电到安全电电容器自动退出运行或停止运行后自动放
4、电到安全电压。压。8-1 电力电容器补偿原理与计算电工作业安全技术培训电工作业安全技术培训第八章第八章 电力电容器电力电容器2、电力电容器的型号含义如下：、电力电容器的型号含义如下：电容器的额定电压多为电容器的额定电压多为0.4kV和和10.5kV等额定电压的产品。等额定电压的产品。8-1 电力电容器补偿原理与计算电工作业安全技术培训电工作业安全技术培训第八章第八章 电力电容器电力电容器二、补偿原理 感性负载除从线路中取得一部分电流作功外，还要从线路感性负载除从线路中取得一部分电流作功外，还要从线路上消耗一部分不作功的电感电流。这就使得线路上的电上消耗一部分不作功的电感电流。这就使得线路上的电
5、流要额外地加大一些。流要额外地加大一些。功率因数功率因数就是用来衡量这部分不就是用来衡量这部分不作功的电流的。作功的电流的。当电感电流为零时，功率因数等于当电感电流为零时，功率因数等于1；当电感电流所占比；当电感电流所占比例逐渐增大时，功率因数逐渐下降。例逐渐增大时，功率因数逐渐下降。显然，显然，功率因数低功率因数低,线路额外负担越大线路额外负担越大，发电机、电力变，发电机、电力变压器及配电装置的额外负担也较大。这除了降低线路及压器及配电装置的额外负担也较大。这除了降低线路及电力设备的利用率外还会增加线圈的功率损耗、增大电力设备的利用率外还会增加线圈的功率损耗、增大电压损失、降低供电质量。为此
6、，应当采取措施高功率电压损失、降低供电质量。为此，应当采取措施高功率因数。因数。8-1 电力电容器补偿原理与计算电工作业安全技术培训电工作业安全技术培训第八章第八章 电力电容器电力电容器n 提高功率因数最方便的方法提高功率因数最方便的方法：在感应负载的两端：在感应负载的两端并联适并联适当容量的电容器当容量的电容器，产生电容电流抵消电感电流，将不作，产生电容电流抵消电感电流，将不作功的无功电流减小到一定的范围以内。功的无功电流减小到一定的范围以内。n 补偿用电力电容器可以安装在高压边，或者安装在低压补偿用电力电容器可以安装在高压边，或者安装在低压边；可集中安装，也可以分散安装。边；可集中安装，也
7、可以分散安装。l 从补偿是否完善的角度看，低压补偿高压补偿好，分散从补偿是否完善的角度看，低压补偿高压补偿好，分散补偿比集中补偿好；补偿比集中补偿好；l 从节省投资和便于管理的角度看，高压补偿比低压补偿从节省投资和便于管理的角度看，高压补偿比低压补偿好，集中补偿比分散补偿好。好，集中补偿比分散补偿好。8-1 电力电容器补偿原理与计算电工作业安全技术培训电工作业安全技术培训第八章第八章 电力电容器电力电容器三、补偿容量计算1、利用公式进行计算：、利用公式进行计算：对于一个感性负载系统，若已知其负载的有功功率对于一个感性负载系统，若已知其负载的有功功率P，以，以及感性负载两端并联电容前后的功率因数
8、功率因数及感性负载两端并联电容前后的功率因数功率因数1和和功率因数功率因数2，则可按下式直接求得补偿容量，则可按下式直接求得补偿容量Q。2、利用查表求补偿容量。、利用查表求补偿容量。8-1 电力电容器补偿原理与计算电工作业安全技术培训电工作业安全技术培训第八章第八章 电力电容器电力电容器8-2电力电容器的安装与接线一、电容器安装n 电容器所在环境温度不应超过电容器所在环境温度不应超过40、周围空气相对湿、周围空气相对湿度不应大于度不应大于80、海拔高度不应超过、海拔高度不应超过1000m；周围不；周围不应有腐蚀性气体或蒸气；不应有大量灰尘或纤维；所应有腐蚀性气体或蒸气；不应有大量灰尘或纤维；所
9、安装环境应无易燃、易爆危险或强烈振动。安装环境应无易燃、易爆危险或强烈振动。n 电容器室应为耐火建筑，耐火等级不应低于电容器室应为耐火建筑，耐火等级不应低于二级二级；电；电容器室应有良好的通风。容器室应有良好的通风。电工作业安全技术培训电工作业安全技术培训第八章第八章 电力电容器电力电容器n 总油量总油量300kg以上以上的高压电容器应安装在单独的防爆室内；的高压电容器应安装在单独的防爆室内；总油量总油量300kg以下以下的高压电容器和低压电容器应视其油量的高压电容器和低压电容器应视其油量的多少安装在有防爆墙的间隔内或有隔板的间隔内。的多少安装在有防爆墙的间隔内或有隔板的间隔内。n 电容器应避
10、免阳光直射，受阳光直射的窗玻璃应涂以白电容器应避免阳光直射，受阳光直射的窗玻璃应涂以白色。色。n 电容器分屋安装时一般不超过三层；层与层之间不得有电容器分屋安装时一般不超过三层；层与层之间不得有隔板，以免阻碍通风；相邻电容器之间的距离不得小于隔板，以免阻碍通风；相邻电容器之间的距离不得小于50mm；上、下层之间的净距不应小于；上、下层之间的净距不应小于20cm；下层电容；下层电容器底面对地高度不宜小于器底面对地高度不宜小于30cm。电容器铭牌应面向通道。电容器铭牌应面向通道。8-2电力电容器的安装与接线电工作业安全技术培训电工作业安全技术培训第八章第八章 电力电容器电力电容器n 电容器外壳和钢
11、架均应采取电容器外壳和钢架均应采取接地接地措施。措施。n 电容器应有合格的放电装置。高压电容器可以用电压电容器应有合格的放电装置。高压电容器可以用电压互感器的高压绕组作为放电负载；低压电容器可以用互感器的高压绕组作为放电负载；低压电容器可以用灯泡或电动机绕组作为放电负载。放电电阻阻值不宜灯泡或电动机绕组作为放电负载。放电电阻阻值不宜太高，只要满足经过太高，只要满足经过30秒放电后，电容器最高残留电秒放电后，电容器最高残留电压不超过安全电压即可。压不超过安全电压即可。n 高压电容器和总容量高压电容器和总容量30kVar及以上的低压电容器组，及以上的低压电容器组，每相应装电流表；总容量每相应装电流
12、表；总容量60kVar及以上的低压电容器及以上的低压电容器组应装电压表。组应装电压表。8-2电力电容器的安装与接线电工作业安全技术培训电工作业安全技术培训第八章第八章 电力电容器电力电容器 二、电容器接线n 三相电容器内部一般为三相电容器内部一般为三角形接线三角形接线；单相电容器应根据；单相电容器应根据其额定电压和线路的额定电压确定接线方式；电容器额其额定电压和线路的额定电压确定接线方式；电容器额定电压与线路线电压相符时应采用三角形接线；电容器定电压与线路线电压相符时应采用三角形接线；电容器额定电压与线路相电压相符时应采用额定电压与线路相电压相符时应采用星形接线星形接线。n 为了取得良好的补偿
13、效果，应将电容器分成若干组分别为了取得良好的补偿效果，应将电容器分成若干组分别接向电容器母线。每组电容器应能分别控制、保护和放接向电容器母线。每组电容器应能分别控制、保护和放电。电容器的几种基本接线方式见下图。电。电容器的几种基本接线方式见下图。8-2电力电容器的安装与接线电工作业安全技术培训电工作业安全技术培训第八章第八章 电力电容器电力电容器8-2电力电容器的安装与接线电工作业安全技术培训电工作业安全技术培训第八章第八章 电力电容器电力电容器n 注意注意：电容器采用三角形连接时，任一电容器击穿短：电容器采用三角形连接时，任一电容器击穿短路时，将造成三相线路的两相短路，很大的短路电流路时，将
14、造成三相线路的两相短路，很大的短路电流有可能引起电容器爆炸，这对高压电容器是非常危险有可能引起电容器爆炸，这对高压电容器是非常危险的。因此，规定高压电容器组宜接成中性点不接地星的。因此，规定高压电容器组宜接成中性点不接地星形容量较小时（形容量较小时（45kvar及以下）宜接成三角形。低及以下）宜接成三角形。低压电容器组应接成三角形。压电容器组应接成三角形。8-2电力电容器的安装与接线电工作业安全技术培训电工作业安全技术培训第八章第八章 电力电容器电力电容器 8-3 电容器安全运行一电容器运行参数n 电容器运行中电流不应长时间超过电容器额定电流的电容器运行中电流不应长时间超过电容器额定电流的1.
15、3倍。电压不应长时间超过电容器额定电压的倍。电压不应长时间超过电容器额定电压的1.1倍。电容倍。电容器使用环境温度不得超出规定的数值（一般为器使用环境温度不得超出规定的数值（一般为+40-40）。电容器外壳温度不得超过生产厂家规定值（一）。电容器外壳温度不得超过生产厂家规定值（一般为般为60或或65）。）。n 电容器各接点应保持良好，不得有松动或过热迹象；套电容器各接点应保持良好，不得有松动或过热迹象；套管应清洁，不得有放电痕迹；外壳不应有明显变形、不管应清洁，不得有放电痕迹；外壳不应有明显变形、不应有漏油痕迹。电容器的开关设备、保护电器和放电装应有漏油痕迹。电容器的开关设备、保护电器和放电装
