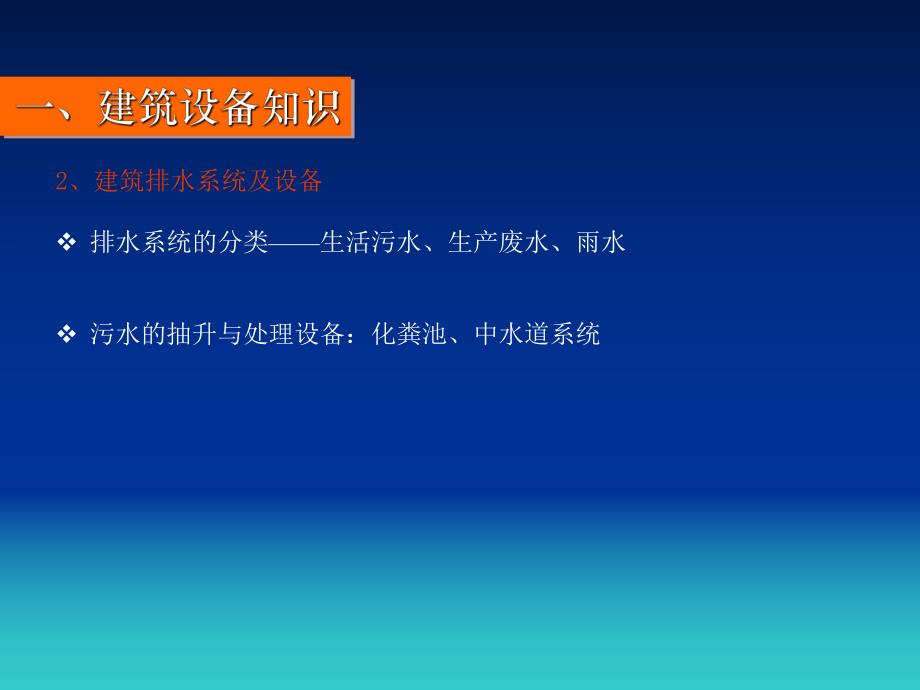

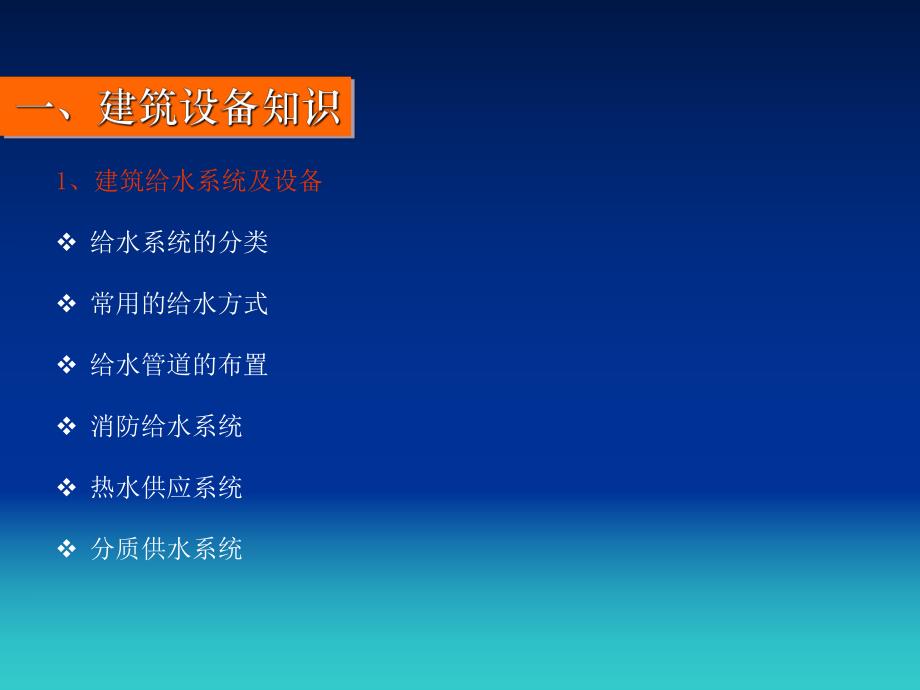

1、1、建筑给水系统及设备 v 给水系统的分类v 常用的给水方式v 给水管道的布置v 消防给水系统v 热水供应系统v 分质供水系统2、建筑排水系统及设备 v 排水系统的分类生活污水、生产废水、雨水 v 污水的抽升与处理设备：化粪池、中水道系统 3、建筑通风及空调系统 v 通风系统及其分类 按动力分为自然通风和机械通风；按作用范围分为全面通风和局部通风；按特征分为进气式通风和排气式通风。v 空调系统及其分类 4、建筑电气设备 v 室内配电用的电压，最普通的为220V/380V三相四线制、50Hz交流电压。v 220V单相负载用于电灯照明及其他家用电器设备v 380V三相负载多用于有电动机的设备。按动
2、力分为自然通风和机械通风；v 构成：导线+配电箱+电开关+电表+避雷针+接地装置 5、燃气供应系统及设备 v 城市燃气供应方式：管道供应 v 室内燃气供应系统及设备：室内燃气管道+燃气表+燃气用具 6、电梯 v 电梯的类型：按使用性质分类：客梯，货梯，消防电梯，观光电梯 按行使速度分类：高速电梯、中速电梯，低速电梯。消防电梯的常用速度大于2.5米/秒，中速电梯的速度为1.5-2.5米/秒。低速电梯的速度在1.5米/秒之内。v 电梯的设置：一般一部电梯的服务人数在400人以上，服务面积为450-500平方米。住宅的电梯配置应符合以下要求：（1）7层以上（含7层）的住宅或顶层住户入口层楼面距室外设
3、计地面的高度超过16米以上的住宅，必须设置电梯。（2）12层以上（含12层）的住宅，设置电梯不应少于两台，其中应配置一台可容纳担架的电梯。（3）高层住宅电梯宜每层设站，当住宅电梯非每层设站时，不设站的层数不应超过两层。7、设备层与管道井 v 设备层是指将建筑物某层的全部或大部分作为安装空调、给排水、电梯机房等设备的楼层。他是高层建筑中是保证建筑设备正常运行所不可缺少的。v 设备层的设置：（1）建筑高度在30米以下的建筑一般设在地下室或顶层。（2）当建筑层数较多时，一般需单独一层设置。（3）设备层的层高一般在2.2米以下，但不宜过低会影响人的操作 和维修v 管道井：又称设备管道井，在高层建筑中专
4、门集中垂直安放给排水、供暖、供热水等管道的竖向混凝土井。8、综合布线系统v 综合布线系统：是一套用于建筑物内或建筑群之间为计算机、通信设施与监控系统预先设置的信息传输通道，将语音、数据、图像等设备彼此相连，同时能使上述设备与外部数据网络相连接。综合布线系统已成为现代化建筑物的重要组成部分。v 综合布线系统的优越性：（1）兼容性：其设备或程序可以用于多种系统中。（2）灵活性：在该系统下，所有设备的开通及更改均不许改变系统布 线，只需增减相应的网络设备以及进行必要的跳线管理即可。（3）可靠性：在该系统下，各系统采用相同的传输介质，可互为备用；9、楼宇智能化系统v 楼宇智能化系统的概念：是以综合布线
5、为基础，综合利用现代4C技术（现代计算机技术、现代通信技术、现代控制技术、现代图形显示技术），在建筑物内建立一个由计算机系统统一管理的一元化集成系统，全面实现对通信系统、办公自动化系和各种建筑设备等的综合管理。v 楼宇智能化系统包含的部分：（1）通信智能化（CA)（2）办公自动化（OA）（3）楼宇自动化（BA）v 楼宇智能化系统可分解为下列子系统：中央计算机及网络系统 办公自动化系统 建筑设备自控系统 智能卡系统 火灾报警系统 内部通信系统 卫星及公用天线系统 停车场管理系统 综合布线系统 1010、智能化住宅的基本要求、智能化住宅的基本要求 智能化住宅要充分体现“以人为本”的原则，其基本要求
6、如下：v 在卧室、客厅等房间要设置电线插座v 在卧室、书房、客厅等房间应设置信息插座v 要设置对讲和住宅出入口门锁控制装置v 要在厨房内设置燃气报警装置v 宜设置紧急呼叫求救按钮v 宜设置水表、电表、燃气表、暖气的远传自动计量装置 1111、智能化居住区的基本要求、智能化居住区的基本要求v 设置安全防范系统：周边防范报警系统、居住区对讲系统、110报警系统、电视监控系统和门禁、电子巡更系统（可选择设置）v 设置信息服务系统：有线电视系统、卫星接收装置、语音和数据传输网络和网上服务系统（可选择设置）v 设置物业管理系统：水表、电表、燃气表、暖气的远程自动计量系统，停车管理系统，居住区背景音乐系统，电梯运行状态监视系统，居住区公共照明、给排水等设备的自动控制系统，住户管理、设备管理等物业管理系统。1 1、给水与排水管道施工图、给水与排水管道施工图v 制作中！
