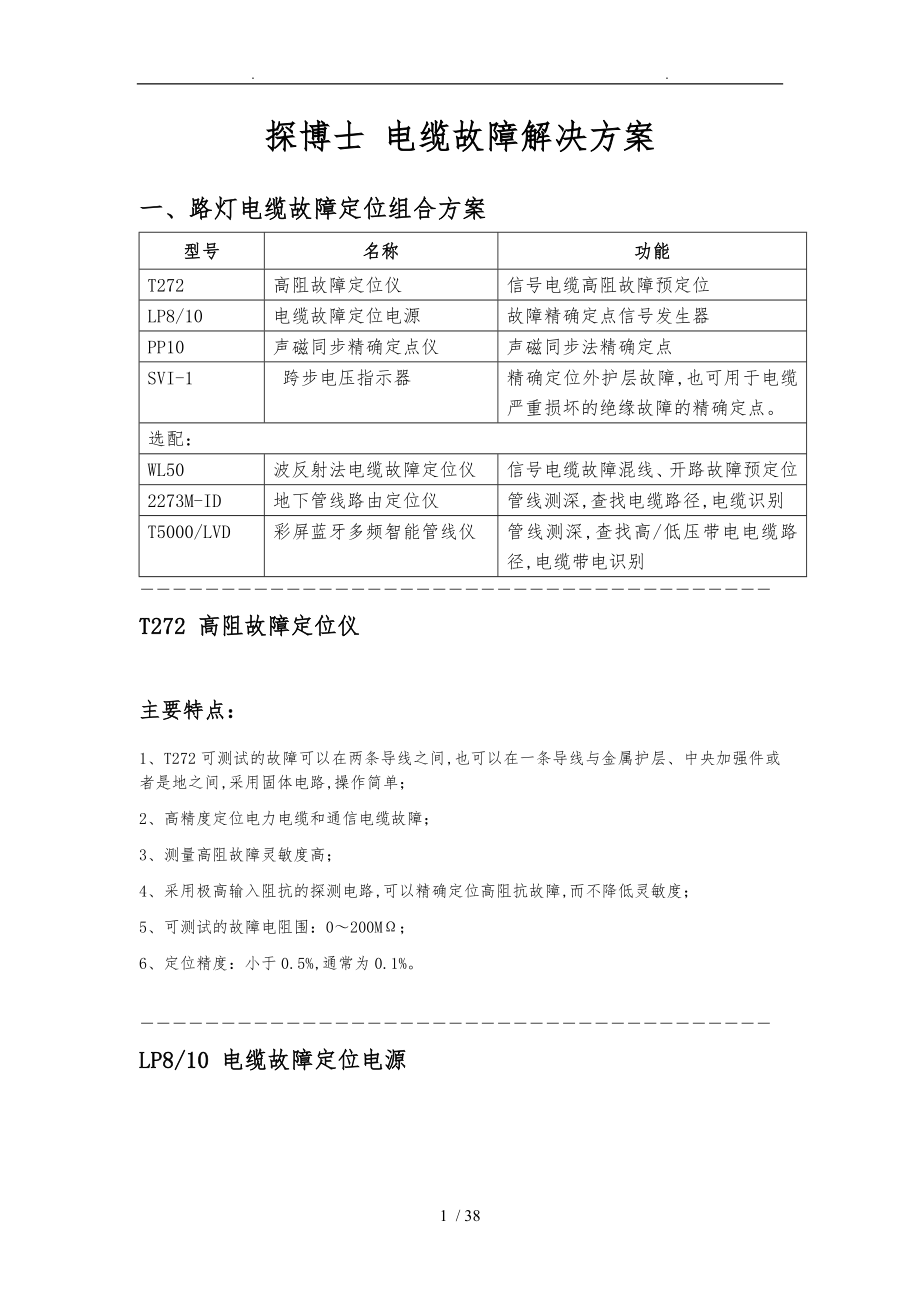

1、. .探博士 电缆故障解决方案一、路灯电缆故障定位组合方案型号名称功能T272高阻故障定位仪信号电缆高阻故障预定位LP8/10电缆故障定位电源故障精确定点信号发生器PP10声磁同步精确定点仪声磁同步法精确定点SVI-1跨步电压指示器精确定位外护层故障,也可用于电缆严重损坏的绝缘故障的精确定点。选配：WL50波反射法电缆故障定位仪信号电缆故障混线、开路故障预定位2273M-ID地下管线路由定位仪管线测深,查找电缆路径,电缆识别T5000/LVD彩屏蓝牙多频智能管线仪管线测深,查找高/低压带电电缆路径,电缆带电识别T272 高阻故障定位仪主要特点：1、T272可测试的故障可以在两条导线之间,也可以

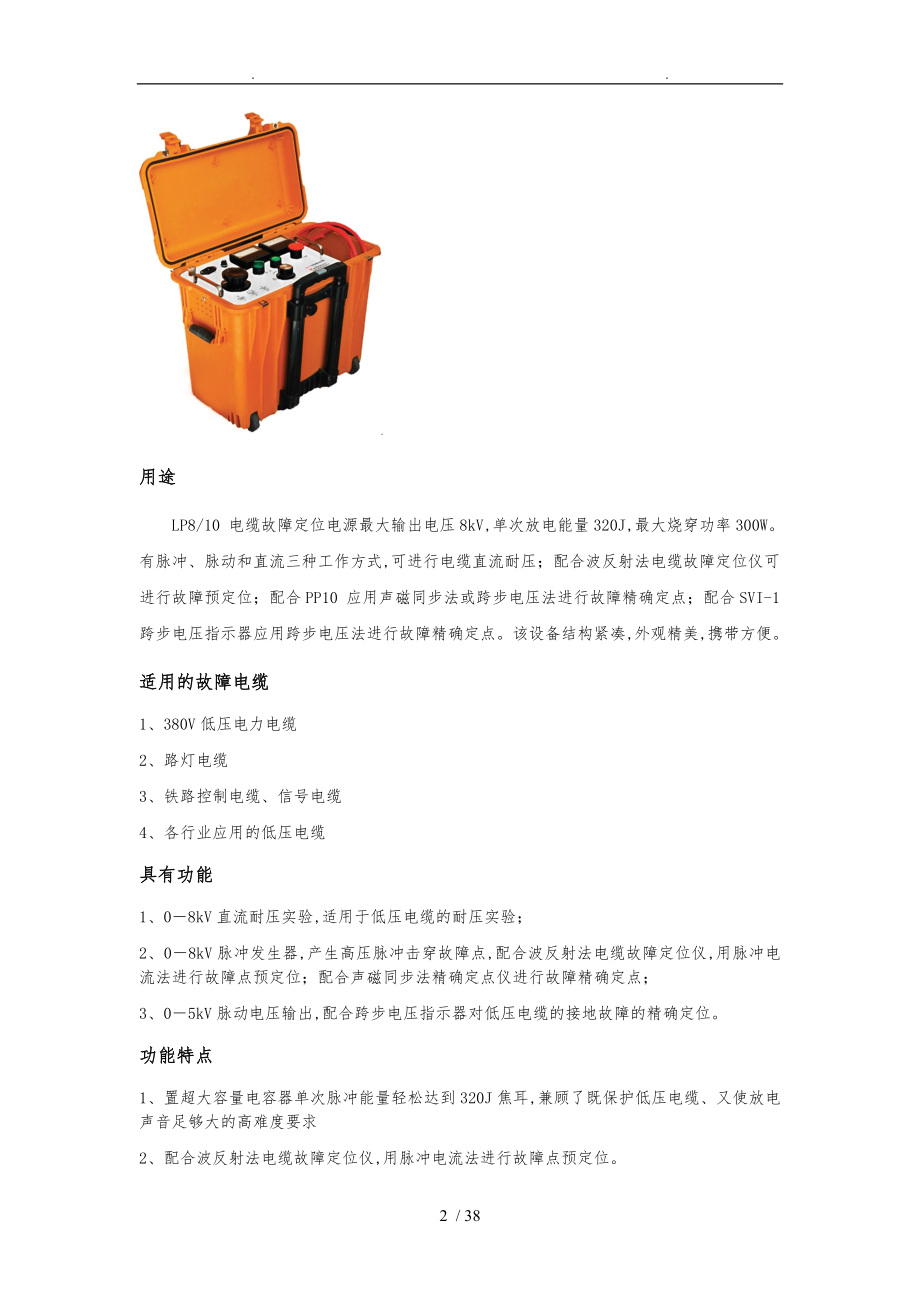

2、在一条导线与金属护层、中央加强件或者是地之间,采用固体电路,操作简单；2、高精度定位电力电缆和通信电缆故障；3、测量高阻故障灵敏度高；4、采用极高输入阻抗的探测电路,可以精确定位高阻抗故障,而不降低灵敏度；5、可测试的故障电阻围：0200M；6、定位精度：小于0.5%,通常为0.1%。LP8/10 电缆故障定位电源用途LP8/10 电缆故障定位电源最大输出电压8kV,单次放电能量320J,最大烧穿功率300W。有脉冲、脉动和直流三种工作方式,可进行电缆直流耐压；配合波反射法电缆故障定位仪可进行故障预定位；配合PP10 应用声磁同步法或跨步电压法进行故障精确定点；配合SVI-1跨步电压指示器应用
3、跨步电压法进行故障精确定点。该设备结构紧凑,外观精美,携带方便。适用的故障电缆1、380V低压电力电缆2、路灯电缆3、铁路控制电缆、信号电缆4、各行业应用的低压电缆具有功能1、08kV直流耐压实验,适用于低压电缆的耐压实验；2、08kV脉冲发生器,产生高压脉冲击穿故障点,配合波反射法电缆故障定位仪,用脉冲电流法进行故障点预定位；配合声磁同步法精确定点仪进行故障精确定点；3、05kV脉动电压输出,配合跨步电压指示器对低压电缆的接地故障的精确定位。功能特点1、置超大容量电容器单次脉冲能量轻松达到320J焦耳,兼顾了既保护低压电缆、又使放电声音足够大的高难度要求2、配合波反射法电缆故障定位仪,用脉冲

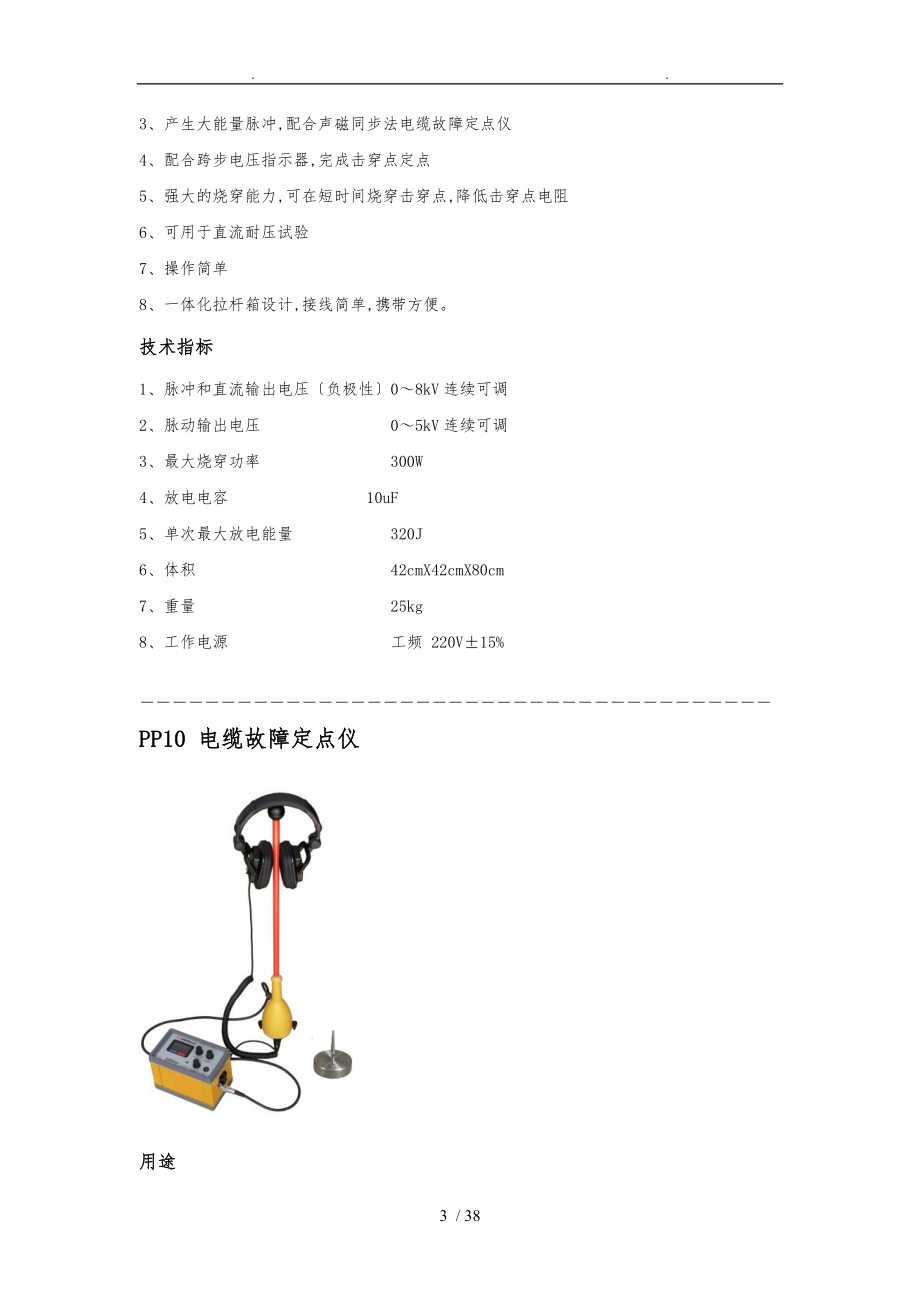

4、电流法进行故障点预定位。3、产生大能量脉冲,配合声磁同步法电缆故障定点仪4、配合跨步电压指示器,完成击穿点定点5、强大的烧穿能力,可在短时间烧穿击穿点,降低击穿点电阻6、可用于直流耐压试验7、操作简单8、一体化拉杆箱设计,接线简单,携带方便。技术指标1、脉冲和直流输出电压负极性08kV连续可调2、脉动输出电压 05kV连续可调3、最大烧穿功率 300W4、放电电容 10uF5、单次最大放电能量 320J6、体积 42cmX42cmX80cm7、重量 25kg8、工作电源 工频 220V15%PP10 电缆故障定点仪用途配合高压脉冲发生器,PP10声磁同步定点仪有四大用途：1、用声磁同步法对电缆
5、高阻故障点精确定点；2、用电磁法进行电缆金属性故障死接地精确定点；3、查找电缆的路径；4、查找高压电缆护层缺陷点,辅助定位绝缘击穿点。 利用传播速度测量距离方法来精确定点最小的距离=最小的数字开始信号磁信号触发 定位电源技术指标 1、声磁同步法精确定点精度：电缆深度的102、路径定位精度：电缆深度的10,如：电缆敷设深度1m,定点误差小于10 cm3、电磁法精确定点精度：电缆深度的504、跨步电压法,粗测定位外护套缺陷的精度：10 cm5、7.2V/4.4hA锂电池供电,充电后连续工作时间10小时SVI-1 跨步电压指示器用途精确定位外护层故障,也可用于电缆严重损坏的绝缘故障的精确定点。SVI
6、-1 跨步电压指示器,与探棒相连,测量脉动型跨步电压的大小与方向。技术参数1、测量灵敏度：0.10V未放大；0.30mV放大2、灵敏度调节：未放大：6档；放大：6档3、零位调节：满刻度4、电源：81.5V5、尺寸：212毫米96毫米100毫米6、重量：1公斤WL50 波反射法电缆故障定位仪可选用途及特点WL50数码脉冲反射仪TDR-是一个一体化、轻便的电缆故障测试仪,可用来测试220KV及以下各种高低阻电缆故障。本仪器的外包装双重防水,符合人体工学设计。WL50的电源由置充电电池提供,适合于高压脉冲发生器或电缆故障测试车的现场应用。是集低压脉冲反射法、脉冲电流法和稳定电弧法于一体的便携式电缆故
7、障定位仪,采用8.4英寸TFT彩色液晶显示屏幕,触摸屏操作方式,可通过USB接口和计算机连接,仪器可存储600条电缆故障波形,具有携带方便、使用简单、操作方便、大屏幕显示等特点。故障测试模式1、低压脉冲法：单独使用,利用低压脉冲法对电缆的开路及低阻接地故障定位。也可用于测量或核定电缆长度。超高的采样频率可以查看电缆中间接头。2、脉冲电流法：利用原有的高压故障定位电源LP8-10或LP15-8对故障电缆施加直流或冲击,通过磁藕合取样,脉冲电流法定位。3、稳定电弧法：此项技术是公司的专有技术,与专用LP30-4电缆故障定位电源配合,比较击穿点燃弧前后的波形变化,自动找到击穿点,根本上解决了高阻型击
8、穿、闪络型击穿点的定位难题。波形简单明了,无需培训即可快速掌握。技术指标1、低压脉冲输出电压： 60V2、脉冲宽度： 40ns 100ns 200ns 500ns 1s 2s 5s 10s可选3、采样频率： 200MHz4、定位误差：0.4m5、最长可测电缆： 50km6、重量： 5kg7、体积： 355269155 8、电源适配器： 输入 200 240V50/60Hz,DC9V 输出2273M-ID地下管线路由定位仪可选2273M-ID电缆路径及外皮故障探测仪中文界面世界上最先进的地下管线探测仪。探测类型包括电力、电信、自来水和有线电视等各类地下管线,2273M具有高精度、高灵敏度、抗干扰
9、能力强,在路由定位领域持有17项专利技术。功能特点及参数：准确查找电缆路径及深度 外皮屏蔽绝缘故障点定位精度最高 产品使用安全可靠,返修率极低 符合人体工学,实现重量最轻化设计,防水、防碰撞提高室外作业的耐用性；在路径及深度探测中具有非常强大的方向指示功能。表现在它的三种探测模式：方向峰值：标准使用模式,提供声音,图形,数值显示方式,使用简便。特殊峰值：精确模式,提高深度定位的精确度；反峰值模：特有的指南针方向指示,适合长距离电缆路径的跟踪,准确判断光缆的转弯路径。 提供多达25个自选频率可供客户自由选择具有连续的深度探测及记录功能频率：路由及信号音模式：577Hz,8kHz,33kHz,13
10、3kHz,200kHz电力：50L,50H,100,60L,60H,120其它：CATV 31.5kHz辅助频率：650,512,460,400,393,333,273Hz用户自定义：50999Hz显示分辨率：0.1dB深度测试：05m,精度：5-5cm输出功率：0.5W,3W,5W输出保护：240Vrms电池使用时间：30小时彩屏蓝牙多频智能管线仪T5000/LVD可选一、主要特点： 大屏幕高亮度彩屏显示 接收机蓝牙无线通讯功能 独有的混频信号输出功能 可定制任意频率,频率围491 Hz166 kHz 最大输出功率10W,探测深度大,直读测深最大可达10米,探测距离远SS智能信号识别功能,有
11、效识别目标管线 GC罗盘导向功能,自动对弯头和三通作出超前预报 DA信号畸变警示功能,避免误测管线 灵敏的定位导向箭头,定位简单方便 具有自动和手动两种增益调节方式 5-5000自动阻抗匹配二、技术参数接收机技术参数主动源频率491 Hz, 982 Hz, 8.44 kHz, 9.82 kHz, 35 kHz, 82 kHz, 83 kHz被动源频率50 Hz, 60 Hz, 100 Hz, 120 Hz, RF1421 kHz可根据用户需求定制491 Hz166 kHz围的任意频率测深围0-10米测深精度5%+5cm ；10%3米-10米增益调节自动增益,手动增益控制键On/off键,四向导
12、航键及置软键盘显示容信号强度,深度,电流,频率,电池状态,SS智能信号识别指示,GC罗盘导向指示,DA信号畸变警示,左/右定位导向箭头,信号增益,音量管线智能识别SS智能信号识别指示,GC罗盘导向指示,DA信号畸变警示显示器 英寸VGA真彩色超亮液晶显示器 快速定位具有遥感功能的左/右定位导向箭头通讯方式蓝牙无线通讯工作温度-20C+50C电源可充电锂电池,连续工作30小时电池状态连续检测并显示尺寸21.0 cm x 33.7 cm x 74.3 cm重量2.2 kg质量标准FCC,CE环境标准IP 54发射机技术参数输出频率491 Hz, 982 Hz, 8.44 kHz, 9.82 kHz, 35 kHz, 82 kHz, 83 kHz可根据用户需求定制491 Hz166 kHz围的任意频率多频同时输出可同时输出2或3种用户自选频率输出功率最大10W,连续可调控制键频率选择,万用表测量 ,输出功率调节,SS智能识别信号,菜单,四向导航键,菜单选择,开关机显示容频率设置,电池状态,图形显示输出电流/功率和回路电阻,数字显示输出功率/电流/电压和回路电阻,输出模式,电压警报,SS智能识别信号,音量,外接电源/充电状态显示器1/8 英寸VGA真彩色超亮液晶显示器电源锂电可充电
