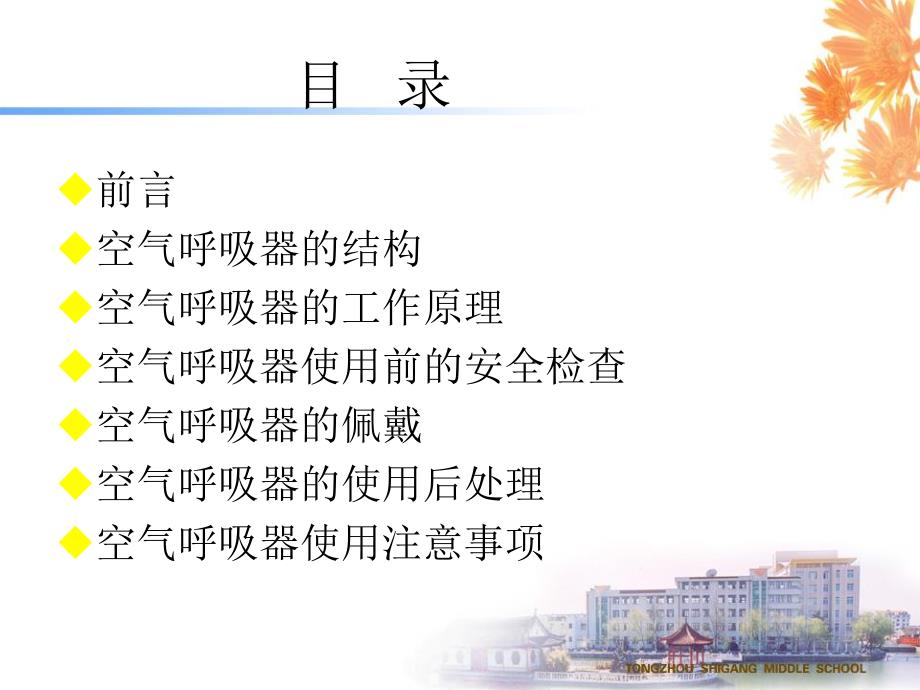

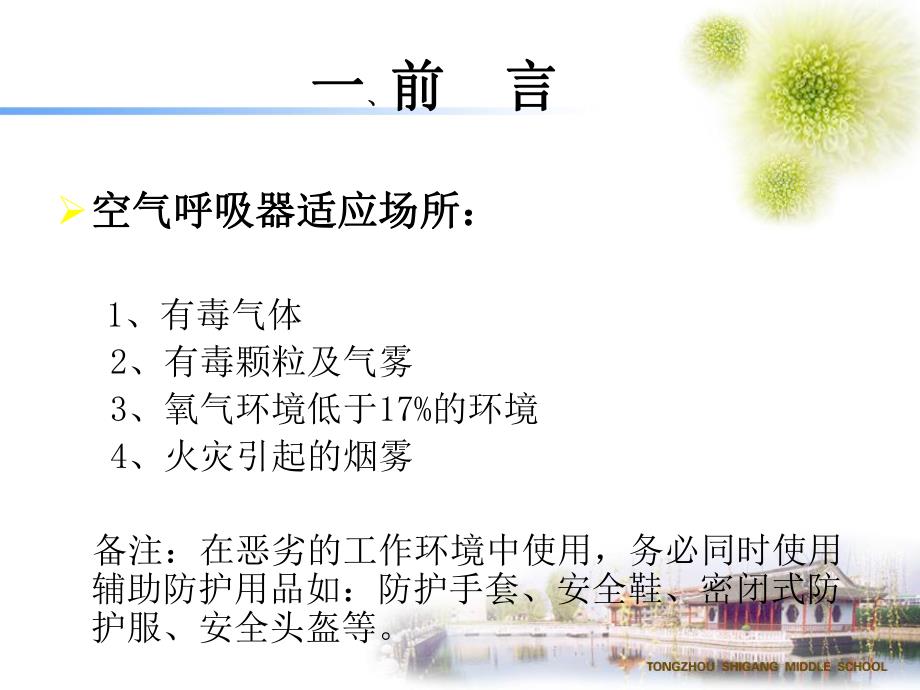

1、正压式空气呼吸器正压式空气呼吸器目 录u前言u空气呼吸器的结构u空气呼吸器的工作原理u空气呼吸器使用前的安全检查u空气呼吸器的佩戴u空气呼吸器的使用后处理u空气呼吸器使用注意事项空气呼吸器适应场所：空气呼吸器适应场所：1、有毒气体 2、有毒颗粒及气雾 3、氧气环境低于17%的环境 4、火灾引起的烟雾 备注：在恶劣的工作环境中使用，务必同时使用辅助防护用品如：防护手套、安全鞋、密闭式防护服、安全头盔等。一一、前前 言言一、前 言功能 空气呼吸器配备一个或两个气瓶提供使用者充足的可呼吸空气。空气通过高压的方式储存在气瓶内（30MPa），高压空气通过减压阀进行一级减压，压力降0.7MPa后输送到中压
2、管，再经过供气阀二级减压后通过面罩向使用者提供正压空气。一、前 言 由于供气阀提供的是正压空气，面罩内的压力始终大于外界工作环境压力，保证外界有毒气体颗粒及气雾无法进入面罩，充分保障使用者的安全。一、前 言空气呼吸器的优点：空气呼吸器的优点：适用范围广；适用范围广；气源经济方便；气源经济方便；呼吸阻力小；呼吸阻力小；操作使用和维护保养简便；操作使用和维护保养简便；正压式空气呼吸器使用更加安全。正压式空气呼吸器使用更加安全。不足：钢瓶重量较大。不足：钢瓶重量较大。二、正压式呼吸器的结构正压式空气呼吸器主要由：正压式空气呼吸器主要由：高压气瓶、背具（背托和背带）、减压器、空气供给阀（需求阀）、压力
3、表和报警哨全面罩等几部分部分组成。二、正压式呼吸器的结构二、正压式呼吸器的结构二、正压式呼吸器的结构背具的构成背具的构成：有背板、肩带、腰带组成。由碳纤维、静电剂、阻燃剂、合成材料构成。特点：防火、防静电、抗腐蚀、耐酸碱、耐高温。肩带、腰带的高度可自由调节。二、正压式呼吸器的结构背板 按照人体工程学设计，外形完全贴合人体背部曲线，通过背带可以调节背部接触高度和位置，贴合人体背部。背着感觉舒服，调节方便。二、正压式呼吸器的结构减压器 减压器作用是把高压气体的压力降至 0.7MPa，并不断供给适量的空气，以满足人体呼吸的需求。无论气瓶内空气压力及使用者的呼吸频率如何变化，减压器都保证提供一个稳定的
4、输出压力，单瓶呼吸器减压器固定在背架的左侧，双瓶呼吸器减压器固定在背架的中间位置，同时配备他救接口，可供第二个使用者同时使用。二、正压式呼吸器的结构报警器后置的减压器报警器后置的减压器报警器前置的减压器报警器前置的减压器正压式呼吸器的结构减压器总成减压器总成 高压储气瓶报警器报警器 使用者一旦打开气阀，气瓶中高压空气通过减压阀和高压管输送的高压力（初始时是30MPa）空气将报警哨中的顶针顶紧在弹簧上，此时顶针起到密封作用，不让中压气体进入哨中发出报警哨音。当气瓶中的压力降低到5.50.5MPa时，顶针在弹簧力的作用下发生位移，离开了密封位置，中压空气以5升/分钟的流量通过报警哨。报警哨管中发出
5、报警哨音。二、正压式呼吸器的结构二、正压式呼吸器的结构 报警哨始终发出报警声警告气瓶中空气用将要用尽，报警哨鸣响，使用者必须马上离开工作现场撤离到安全的地带。二、正压式呼吸器的结构 中压安全阀中压安全阀 位于减压器的活塞式结构中，当中压回路中的压力过高时，安全阀会打开向大气中排气泄压。当中压管压力恢复正常时，安全阀会重新关闭。安全阀设定压力：1.10.2MPa。二、正压式呼吸器的结构供气阀供气阀 正压式供给阀将减压器输出的中压气体按照佩戴者的吸气量，再次减压至人体可以呼吸的压力，供佩戴者呼吸。二、正压式呼吸器的结构与减压器相连的主要部件有：l一或两个气瓶l向供气阀输送空气的中压管l与压力表相连
6、的高压管双人使用双人使用 可以另外配备一套面罩与供气阀来为第二个使用者供气。减压器上有螺纹接口，用于与供气阀相接的中压管连接。不使用时该接口用一个闷盖螺母加以密封。二、正压式呼吸器的结构压力表压力表 压力表始终指示气瓶中的压力，它通过一根高压软管与减压器连接。1、压力表读数：040MPa，带安全开口2、压力表带夜光功能，05MPa区域用红色标示3、工作压力：30MPa二、正压式呼吸器的结构供气阀供气阀 重量轻，结构紧凑，由防火耐冲击材料制成。通过弹簧按钮及快速接口与面罩实现快速连接。供气阀通过中压软管与减压器相连。当是使用者的呼吸出现障碍时，按下黄色按钮供气阀会增大供气量至450升/分钟。二、
7、正压式呼吸器的结构全面罩全面罩l 视野开阔l 面罩密封圈边缘双层设计，有效避免有毒有害气体进入面罩l 通过快速插入式接口与供气阀链接l 配有不锈钢传音膜l 配有快松板扣系统，头带调节方便l 配有口鼻罩，降低面罩内呼出的二氧化碳含量l 配有单向呼气阀，呼气阻力小二、正压式呼吸器的结构高压气瓶：高压气瓶：空气瓶是用来储存供人体呼吸用压缩空气的高压容器，由高强度铝合金内胆加全缠绕碳纤维复合材料制成，强度高重量轻。使用时间：使用时间：取决于气瓶中压缩空气量和使用者的耗气量，而耗气量又取决于使用者所进行的工作性质。二、正压式呼吸器的结构气瓶阀气瓶阀 通过手轮的旋转来打开或关闭高压气瓶的阀门。瓶阀上装有安
8、全膜片，在气瓶内压力升到40-42MPa时，自动卸压，可防止由于瓶内压力过高引起气瓶爆裂，避免人员伤亡。二、正压式呼吸器的结构 工作类型 耗气量（升/分钟）休 息 1015 轻度活动 1520 轻度工作 2030 中强度工作 3040 高强度工作 4555 长时间劳动 5080 剧烈活动 100二、正压式呼吸器的结构 气瓶使用时间应按如下公式计算气瓶使用时间应按如下公式计算 气瓶容积(L)气瓶工作压力 标称使用时间=-0.9 40(L/min)式中：40(Lmin)是指我国有关行业中等劳动强度每分钟消耗的空气量。由于没有考虑空气的纯度，需加一个安全系数0.9来校正。三、工作原理工作原理工作原理
9、气瓶气瓶减压器减压器供气阀供气阀面罩面罩吸气时吸气时进气阀开启进气阀开启 呼气阀关闭呼气阀关闭进气阀关闭进气阀关闭 呼气阀开启呼气阀开启佩带者佩带者大气大气呼气时呼气时（高压气体）（高压气体）（中压气体）（中压气体）工作原理：工作原理：打开气瓶阀，高压空气进入减压器，减至适当压力；同时压力表指示出气瓶压力。减压后的压缩空气经中压软导管、快速接头进入正压型空气供给阀。吸气时，供给阀开启，呼气阀关闭，供给阀给全面罩按佩戴者的吸气量供气，被吸入人体肺部；并使全面罩在整个佩戴过程中保持正压。呼气或屏气时，供给阀关闭而呼气阀开启，人体呼出的浊气经面罩上的呼气阀直接排到大气中。这样气体始终沿着一个方向流动
10、而不会逆流。四、空气呼吸器使用前的安全检查（1）面罩的检查（2）气瓶压力的检查（3）整体气密性的检查（4）报警器的检查（5）背具的检查（6）呼吸性能检查四、空气呼吸器使用前的安全检查面罩的检查：面罩的检查：目视检查：面罩清洁，无划痕，无裂纹，橡胶收紧带无松动断裂，安全好用。面罩气密检查：用手掌封住供气口吸气，如果感到无法呼吸且面罩充分贴合脸部则说明密封良好。四、空气呼吸器使用前的安全检查气瓶压力的检查气瓶压力的检查 打开气瓶阀，系统中的压力上升，能听到警报器发出的短暂声响，（气瓶开足两圈以上），读取压力表。四、空气呼吸器使用前的安全检查整体气密性的检查整体气密性的检查打开气瓶阀，观察压力表，待
11、压力表指针稳定后关闭气瓶阀在一分钟之内压力的下降不得大于2MPa。四、空气呼吸器使用前的安全检查（4）检查报警器关闭供气阀（与面罩脱离即可）打开瓶阀，让管路系统充满气体，再关闭瓶阀。打开强制供气阀（按下供气阀上黄色按钮），缓慢释放管路气体同时观察压力表的变化。当压力表显示到50.5MPa时，报警哨必须开始报警。四、空气呼吸器使用前的安全检查背具的检查背具的检查 检查背板、肩带、腰带，接头有无断裂和损坏。四、空气呼吸器使用前的安全检查呼吸性能检查呼吸性能检查将面罩与供气阀连接后，关闭供气阀，打开气瓶开关两圈以上，将面罩紧贴面部，深吸气，供气阀自动打开，感觉呼吸顺畅，证明呼吸性能良好。四、空气呼吸
12、器使用前的安全检查 使用前必须按照以上步骤使用前必须按照以上步骤检查呼吸器是否正常，否检查呼吸器是否正常，否则将有可能导致使用者生则将有可能导致使用者生命危险。命危险。五、空气呼吸器的佩戴五、空气呼吸器的佩戴（1）操作人员将空气呼吸器背负在背上。（2）调节肩带、腰带。（3）打开气瓶阀两圈以上，查看压力表。（4）佩戴面罩并收紧头带（先下后上）。（5）深吸气激活供气阀，操作完成。背架的调节背架的调节 1、背上整个装置，双手扣住身体两侧的肩带，身体前倾，向后下方拉紧肩带使背架与身体充分贴合。2、扣上腰带并拉紧。面罩的佩戴面罩的佩戴 1、一只手托住面罩将面罩口鼻罩与脸部完全贴合，另一只手将头带后拉罩住
13、头部，收紧头带。2 2、检测面罩的气密性：用手掌封住供气口吸气，如果感到无法呼吸且面罩充分贴合则说明密封良好。供气阀与面罩的连接供气阀与面罩的连接 将供气阀推进面罩供气口，听到“咔哒”的声音，同时快速接口两侧按钮同时复位则表示已正确连接。六、使用完后的步骤（1）按下供气阀快速接口两侧的按钮，用力外拉，使面罩与供气阀脱离（2）扳开头带扳扣卸下面罩（3）扳开腰带扣，松口肩带卸下呼吸器（4）关闭瓶阀（5）打开强制供气阀放尽管路空气（6）按要求放置，妥善保管（千万不要随意扔在地上，否者会对呼吸器造成严重损伤）呼吸器使用后应及时清洗，擦净器具上的污垢，用中性消毒液洗涤面罩，口鼻罩，洗净的部位应自然凉干。
14、最后按要求组装好，并检查气密性。使用后的气瓶必须重新充气，充气压力为2830MPa。七、空气呼吸器使用注意事项七、空气呼吸器使用注意事项（1）使用者身体健康，没有职业禁忌症。有下列疾病者禁止使用：肺病、各类传染病、高血压、心脏病、精神病、孕妇及不适宜佩戴的人员。（2）必须2名或2名以上人员协同作业，事前确定好联络信号。（3）本装具仅用于呼吸系统的保护，在特殊情况下操作时，应另外佩戴特殊防护设备。（4）在使用中因碰撞使面罩松动错位时，应屏住呼吸，并使面罩复位，以免吸入有毒气体，严禁在有毒区域内摘下面罩。（5）在使用过程中经常查看压力表，注意余气量，当压力降至5MPa或听到报警声时，应立即撤离作业现场（6）在使用时必须按顺序佩戴操作,严禁佩戴完毕后再打开气瓶。（7）使用后要及时登记，并对气瓶充气。
