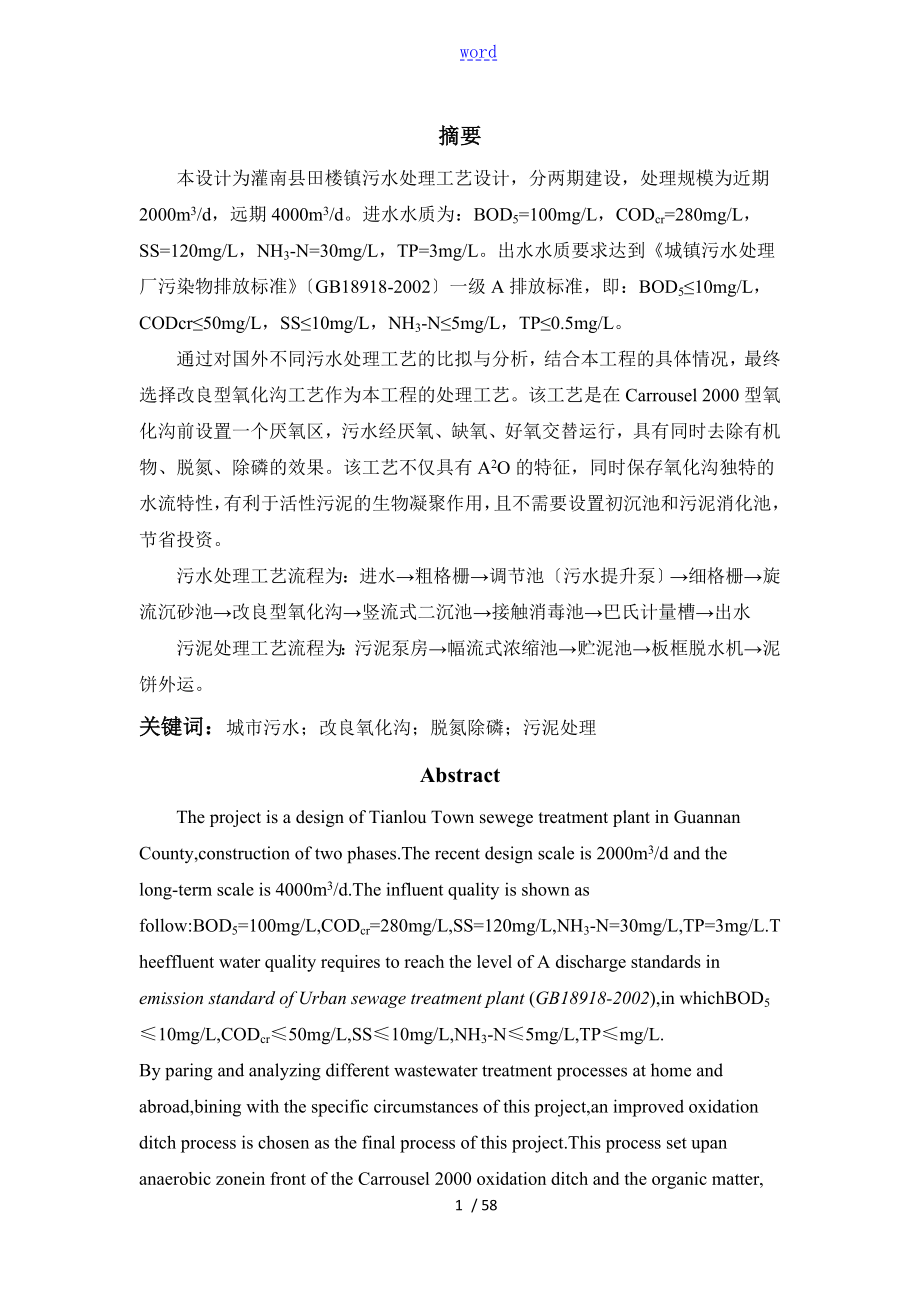

1、word摘要本设计为灌南县田楼镇污水处理工艺设计，分两期建设，处理规模为近期2000m3/d，远期4000m3/d。进水水质为：BOD5=100mg/L，CODcr=280mg/L，SS=120mg/L，NH3-N=30mg/L，TP=3mg/L。出水水质要求达到城镇污水处理厂污染物排放标准GB18918-2002一级A排放标准，即：BOD510mg/L，CODcr50mg/L，SS10mg/L，NH3-N5mg/L，TP0.5mg/L。通过对国外不同污水处理工艺的比拟与分析，结合本工程的具体情况，最终选择改良型氧化沟工艺作为本工程的处理工艺。该工艺是在Carrousel 2000型氧化沟前设
2、置一个厌氧区，污水经厌氧、缺氧、好氧交替运行，具有同时去除有机物、脱氮、除磷的效果。该工艺不仅具有A2O的特征，同时保存氧化沟独特的水流特性，有利于活性污泥的生物凝聚作用，且不需要设置初沉池和污泥消化池，节省投资。污水处理工艺流程为：进水粗格栅调节池污水提升泵细格栅旋流沉砂池改良型氧化沟竖流式二沉池接触消毒池巴氏计量槽出水污泥处理工艺流程为：污泥泵房幅流式浓缩池贮泥池板框脱水机泥饼外运。关键词：城市污水；改良氧化沟；脱氮除磷；污泥处理AbstractThe project is a design of Tianlou Town sewege treatment plant in Guannan

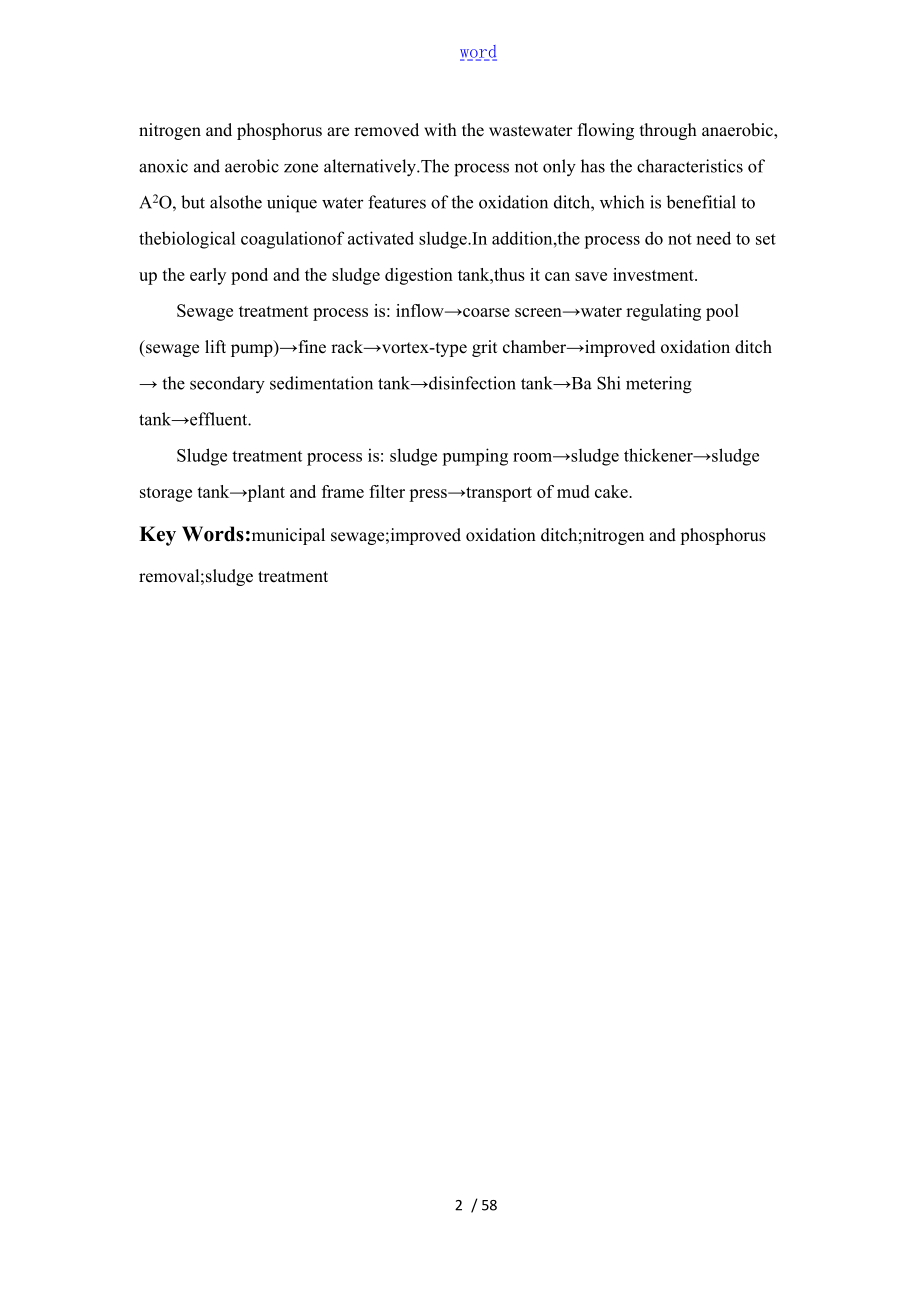

3、 County,construction of two phases.The recent design scale is 2000m3/d and the long-term scale is 4000m3/d.The influent quality is shown as follow:BOD5=100mg/L,CODcr=280mg/L,SS=120mg/L,NH3-N=30mg/L,TP=3mg/L.Theeffluent water quality requires to reach the level of A discharge standards in emission st
4、andard of Urban sewage treatment plant (GB18918-2002),in whichBOD510mg/L,CODcr50mg/L,SS10mg/L,NH3-N5mg/L,TPmg/L.By paring and analyzing different wastewater treatment processes at home and abroad,bining with the specific circumstances of this project,an improved oxidation ditch process is chosen as
5、the final process of this project.This process set upan anaerobic zonein front of the Carrousel 2000 oxidation ditch and the organic matter, nitrogen and phosphorus are removed with the wastewater flowing through anaerobic, anoxic and aerobic zone alternatively.The process not only has the character
6、istics of A2O, but alsothe unique water features of the oxidation ditch, which is benefitial to thebiological coagulationof activated sludge.In addition,the process do not need to set up the early pond and the sludge digestion tank,thus it can save investment.Sewage treatment process is: inflowcoars
7、e screenwater regulating pool (sewage lift pump)fine rackvortex-type grit chamberimproved oxidation ditch the secondary sedimentation tankdisinfection tankBa Shi metering tankeffluent.Sludge treatment process is: sludge pumping roomsludge thickenersludge storage tankplant and frame filter presstrans

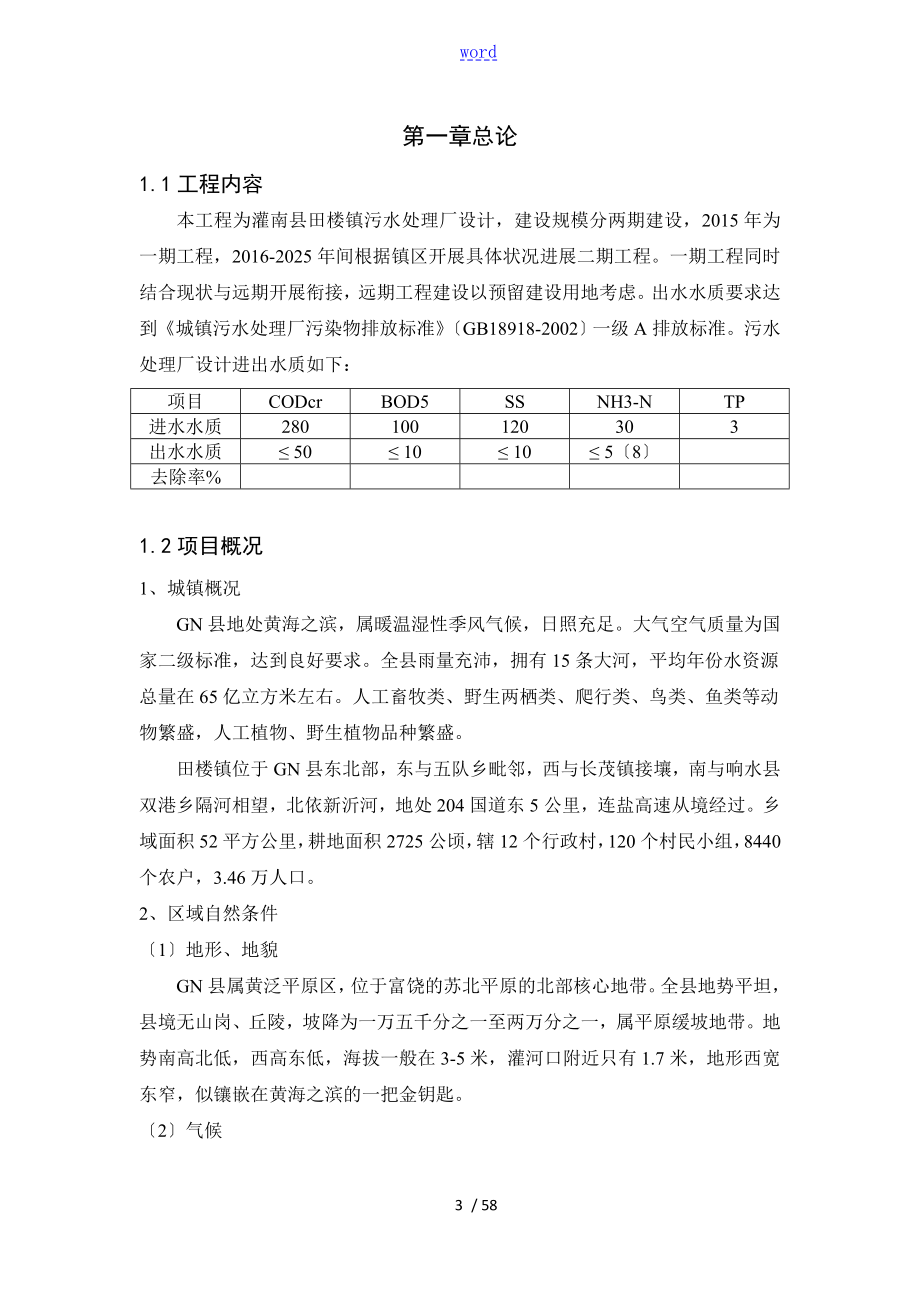

8、port of mud cake.Key Words:municipal sewage;improved oxidation ditch;nitrogen and phosphorus removal;sludge treatment第一章总论1.1工程内容本工程为灌南县田楼镇污水处理厂设计，建设规模分两期建设，2015年为一期工程，2016-2025年间根据镇区开展具体状况进展二期工程。一期工程同时结合现状与远期开展衔接，远期工程建设以预留建设用地考虑。出水水质要求达到城镇污水处理厂污染物排放标准GB18918-2002一级A排放标准。污水处理厂设计进出水质如下：项目CODcrBOD5SSN
9、H3-NTP进水水质280100120303出水水质 50 10 10 58去除率%1.2项目概况1、城镇概况GN县地处黄海之滨，属暖温湿性季风气候，日照充足。大气空气质量为国家二级标准，达到良好要求。全县雨量充沛，拥有15条大河，平均年份水资源总量在65亿立方米左右。人工畜牧类、野生两栖类、爬行类、鸟类、鱼类等动物繁盛，人工植物、野生植物品种繁盛。田楼镇位于GN县东北部，东与五队乡毗邻，西与长茂镇接壤，南与响水县双港乡隔河相望，北依新沂河，地处204国道东5公里，连盐高速从境经过。乡域面积52平方公里，耕地面积2725公顷，辖12个行政村，120个村民小组，8440个农户，3.46万人口。2
10、、区域自然条件1地形、地貌GN县属黄泛平原区，位于富饶的苏北平原的北部核心地带。全县地势平坦，县境无山岗、丘陵，坡降为一万五千分之一至两万分之一，属平原缓坡地带。地势南高北低，西高东低，海拔一般在3-5米，灌河口附近只有1.7米，地形西宽东窄，似镶嵌在黄海之滨的一把金钥匙。2气候。境雨量充沛，历年来境平均降水量949.9毫米，平均降水量最高的月份是7月，为240毫米，平均降水量最少的月份是12月，为15.1毫米。全境地处季风区，年平均风速为3.3米/秒。春季以东北风东南东风为主；夏季以东南风和南南东风为主；秋季以北东风、东北东风为主；冬季以北北东风北东风为主。3水文GN境年均蒸发量最高的月份是
11、5月，总量平均是188.3毫米，蒸发量最少的月份是1月，总量平均是45.4毫米，干旱指数为1.6，属半湿润区。年均相对湿度为75%，最高年份为79%，最低年份为71%。3、排水现状与规划目前各镇区排水体制不健全，排水设施建设滞后。现有排水设施多为雨、污合流就近排入水体，对环境造成较为严重的污染。各镇区污水均散排至镇区周围河流，各河流最终汇入黄海，对黄海水质造成了比拟严重的污染。1.3拟采用的研究手段(1)通过查阅相关资料，了解污水处理现状与方法。(2)根据污水处理厂的实际情况和设计要求，选择适宜的污水处理方法，即采用生物方法进展处理。(3)根据所选的污水处理方法，确定适宜的处理工艺。(4)查阅
12、工艺设计中构筑物参数的选取和计算方法，根据污水的实际情况，完成构筑物的设计。(5)得出污水处理工艺与污水处理厂总设计方案。绘制出主要构筑物的CAD图纸与流程图，并核算工程造价与运行费用，对其进展技术校核和经济效益评估。1.4 主要设计依据1室外排水设计规 (GB50014-2006)-2014版2给水排水工程钢筋混凝土水池结构设计规程 (CECS138:2002)3室外给水排水和热力工程抗震设计规 (GB50032-2003)4地面水环境质量标准 (GB 3838-2002)5城镇污水处理厂污染物排放标准 (GB 18918-2002)6污水综合排放标准 (GB 8978-1996)7城镇污水
13、处理厂附属建筑和附属设备标准 (CJJ31-1989)1.5毕业设计进程安排起讫日期设计论文各阶段工作容备注查找收集文献资料1周撰写文献综述和英文翻译2周分析资料、设计方案论证1周处理构筑物设计计算3周设计图纸的绘制3周校核和文件整理2周毕业设计辩论准备1周第二章工艺设计2.1工艺方案比选本工程生活污水与工业污水均通过污水收集系统送至污水处理厂进展处理，排污企业必须按照污水综合排放标准的三级排放标准要求排放污水。污水厂出水水质按GB 189182002一级A排放标准执行，对脱氮除磷有要求，应当选取二级强化处理，可供选取的工艺有氧化沟工艺，SBR工艺，CASS工艺，A2/O工艺等。1氧化沟在国外
14、中小型城市应用广泛，改良型Carrousel 2000 氧化沟污水处理效果显著，BOD去除率达95%99%，COD去除率达95%，脱氮90%以上，除磷效率50%左右，适量投加铁盐，如此除磷效率可达95%。同时氧化沟工艺流程简单，构筑物少，可不设初沉池，运行管理方便。此外污泥量少，污泥性质稳定，不需要另设污泥消化硝化池。但占地面积较大，由于采用机械曝气，动力效率低，能耗也较大。2SBR工艺沉降性能好，有机物去除率90%以上，氨氮去除率75%-80%，除磷率可达90%以上，不需要污泥回流，工艺简单。但不能达到连续进水、连续出水的要求，对于多个SBR反响器，其进水和出水阀门自动切换频繁，设备的闲置率
