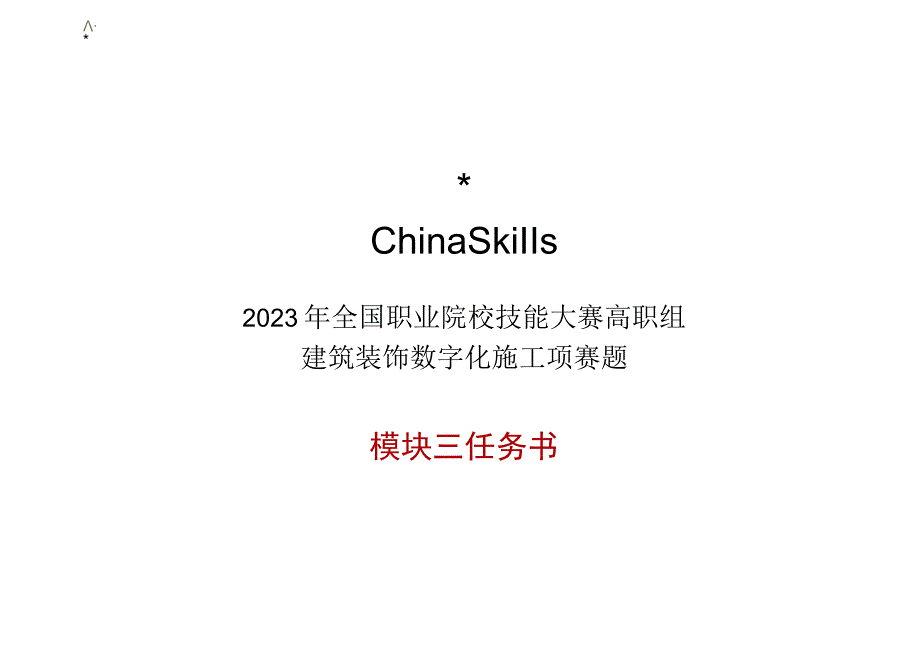

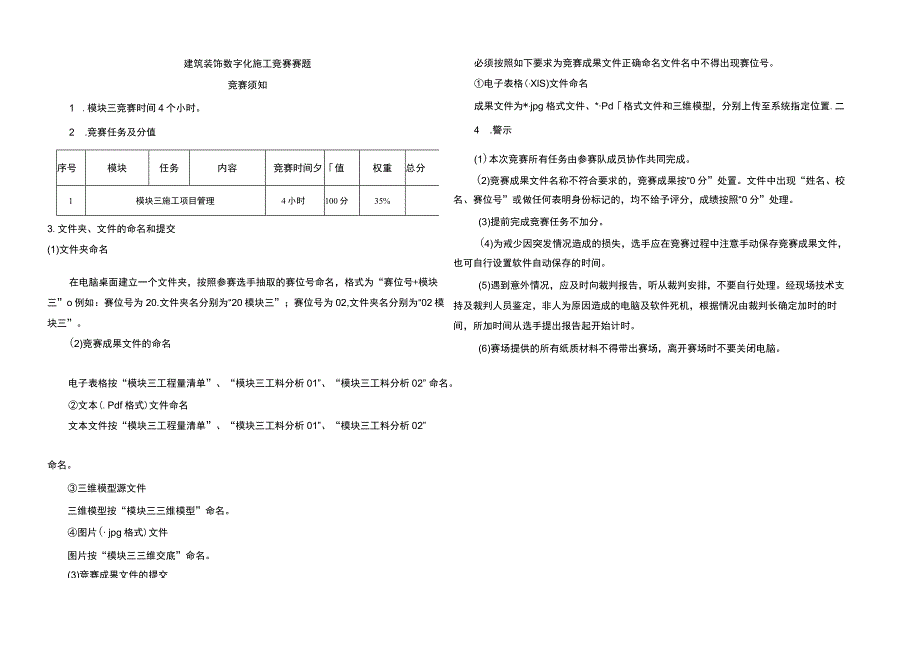

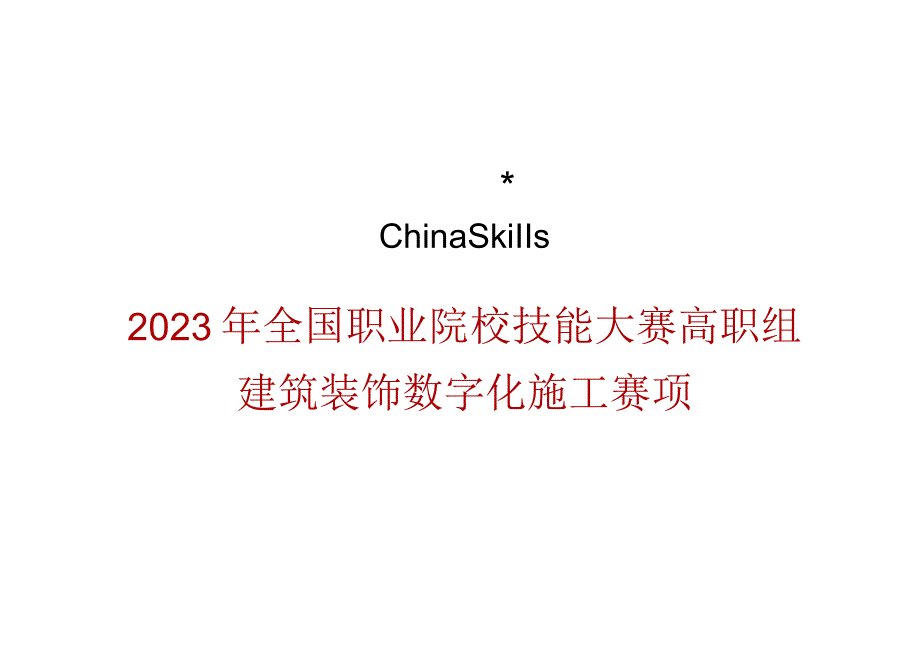

1、*ChinaSkiIIs2023年全国职业院校技能大赛高职组建筑装饰数字化施工赛项*ChinaSkiIIs2023年全国职业院校技能大赛高职组建筑装饰数字化施工项赛题模块三任务书电子表格按“模块三工程量清单”、“模块三工料分析01”、“模块三工料分析02” 命名。文本(.Pdf格式)文件命名文本文件按“模块三工程量清单”、“模块三工料分析01”、“模块三工料分析02”命名。三维模型源文件三维模型按“模块三三维模型”命名。图片( jpg格式)文件图片按“模块三三维交底”命名。(3)竞赛成果文件的提交建筑装饰数字化施工竞赛赛题竞赛须知1 .模块三竞赛时间4个小时。2 .竞赛任务及分值序号模块任务内
2、容竞赛时间夕值权重总分1模块三施工项目管理4小时100分35%3.文件夹、文件的命名和提交(1)文件夹命名在电脑桌面建立一个文件夹，按照参赛选手抽取的赛位号命名，格式为“赛位号+模块三”o例如：赛位号为20.文件夹名分别为“20模块三”；赛位号为02,文件夹名分别为“02模块三”。(2)竞赛成果文件的命名必须按照如下要求为竞赛成果文件正确命名文件名中不得出现赛位号。电子表格(XlS)文件命名成果文件为*jpg格式文件、*Pd格式文件和三维模型，分别上传至系统指定位置.二4 .警示(1)本次竞赛所有任务由参赛队成员协作共同完成。(2)竞赛成果文件名称不符合要求的，竞赛成果按“0分”处置。文件中出
3、现“姓名、校名、赛位号”或做任何表明身份标记的，均不给予评分，成绩按照“0分”处理。(3)提前完成竞赛任务不加分。(4)为戒少因突发情况造成的损失，选手应在竞赛过程中注意手动保存竞赛成果文件，也可自行设置软件自动保存的时间。(5)遇到意外情况，应及时向裁判报告，听从裁判安排，不要自行处理。经现场技术支持及裁判人员鉴定，非人为原因造成的电脑及软件死机，根据情况由裁判长确定加时的时间，所加时间从选手提出报告起开始计时。(6)赛场提供的所有纸质材料不得带出赛场，离开赛场时不要关闭电脑。(7)竞赛结束，按要求将竞赛成果文件上传至系统，核对无误后，签字(签赛位号)确认。建筑装饰数字化施工竞赛赛题模块三任
4、务书模块三施工项目管理项目名称：会所装修设计一、任务一工程量清单编制1、竞赛内容参赛选手根据给定的建筑装饰施工图深化设计，编制该装饰装修工程分部分项工程量清单。2、编制依据(1)建筑工程工程量清单计价规范GB50500-2013；(2)房屋建筑与装饰工程工程量计算规范GB50854-2013；(3)竞赛任务书；(4)赛场发布的施工图纸。3、竞赛方式(1)三名选手分工合作完成；(2)三名选手自由分配空间(或部位)进行清单编制；(3)三名选手可以分工完成任务，也可以由一名选手独立完成任务。4、提交的竞赛成果要求编制完成后，导出Pdf格式成果文件，命名为：“任务一工程量清单编制”。5、编制要求(1)
5、楼地面部分：房屋建筑与装饰工程工程量计算规范中楼地面工程相关内容。过门石、踢脚线等单独列项；楼地面的装饰线条在地面部分中单独列项。(2)墙柱面部分：房屋建筑与装饰工程工程量计算规范中墙柱面工程相关内容。墙柱面软(硬)包、壁纸、乳胶漆、装饰线条在墙柱面部分中单独列项。(3)天棚部分：房屋建筑与装饰工程工程量计算规范中天棚工程相关内容窗帘盒、风口、暗藏灯带单独列项；天棚的装饰线条在天棚部分中单独列项。(4)门窗部分：房屋建筑与装饰工程工程量计算规范中门窗工程相关内容，门锁单独列项。(5)其他部分:固定家具、浴室配件等。6、编制要求(1)项目按照房屋建筑与装饰工程工程量计算规范要求完成项目编码、特征
6、描述、计量单位、工程量的计算。(2)除有特殊要求，每个项目工作内容均包括完成该项目的全部工作内容。(3)项目名称要按照三维信息模型中查询的信息，完整填写材料名称和编号。7、说明(1)清单编制包含下列内容客厅、餐厅、卫生间的地面、天花、墙柱面；客厅、餐厅、卫生间的门和门套、其他部分；客厅、餐厅、卫生间的固定家具；(2)清单编制不包含下列内容所有建筑设备安装部分不计算(如水电管线、卫生洁具、灯具、排气扇、空调、电梯等等)；外墙窗不计算；建筑墙体不计算；窗帘、活动家具部分不计算；措施项目不计算；墙体、门窗拆除不计算。（3）其他说明筒灯开孔单独列项，计入天棚部分；门、门套：室内木门、门套及门套贴脸均为
7、成品采购，现场安装；钢骨架列入到相应项目中，不单独计算；天棚乳胶漆列入到相应项目中，不单独计算；木质构件喷刷防火涂料列入到相应项目中，不单独计算；防水单独计算，保护层单独计算；洗漱台（含台下柜）单独计算；计算结果精确到小数点后2位。二、任务二工料分析1、客餐厅的天花吊顶选用：50主龙骨和C50副龙骨，长3000mm,基层选用单层1200*3000*9.5mm纸面石膏板，配件和龙骨见下图，请计算表1中材料用量。品肿代号Wtt状允许偏差材料宽度E材料最小公用”度ABC件通吊件PD/D38I2OO+2.0+1.0-182.0允许值集代号规格品H1f断面形状ABt3812l.O50151.260H1.
8、22430AXBXr38121.0SO151.2材料最小 公体属度挂件型承 ft龙A 骨*喊C龙 *SHt府 由龙 骨6OBI.2ABt主要材料用聂序号材料名称规格单位数量1轻钢主龙骨U50根2轻钢副龙骨C50根3吊件50个4挂件50个5挂插件50个6纸面石膏板1200*3000*9.5张5O19O.560270.62、客厅电视背景墙面为大理石饰面，采用干挂工艺，如果竖向龙骨选用40*6.*4矩形镀锌钢管，横龙骨选用L50*5镀锌角钢，挂件选用不锈钢T型挂件，后置买件选用100*150*12mm镀锌钢板，连接件选用L70*50*5mm镀锌钢角码。所有部件均在工厂加工，竖龙骨和横龙骨均在现场用螺栓连接安装（适过L50*5*40mm镀锌角码），现场螺栓连接。根据模块二施工图深化设计，编写型钢构件加工单。型钢构件加工单序号型钢名称加工长度（mm）数量（根）123456三、任务三三维交底模块二建筑装饰施工图深化设计中的节点详图较为复杂，为了更好的向施工人员交底，请利用三维建模软件，绘制该节点的三维模型，并选择便于施工人员理解和观察的角度，导出JPg格式图片。四、任务四施工组织与管理详见任务四施工组织与管理附件01模型02客厅、餐厅、卫生间物料表03客厅、餐厅、卫生间平面图04客厅、餐厅、卫生间立面图
