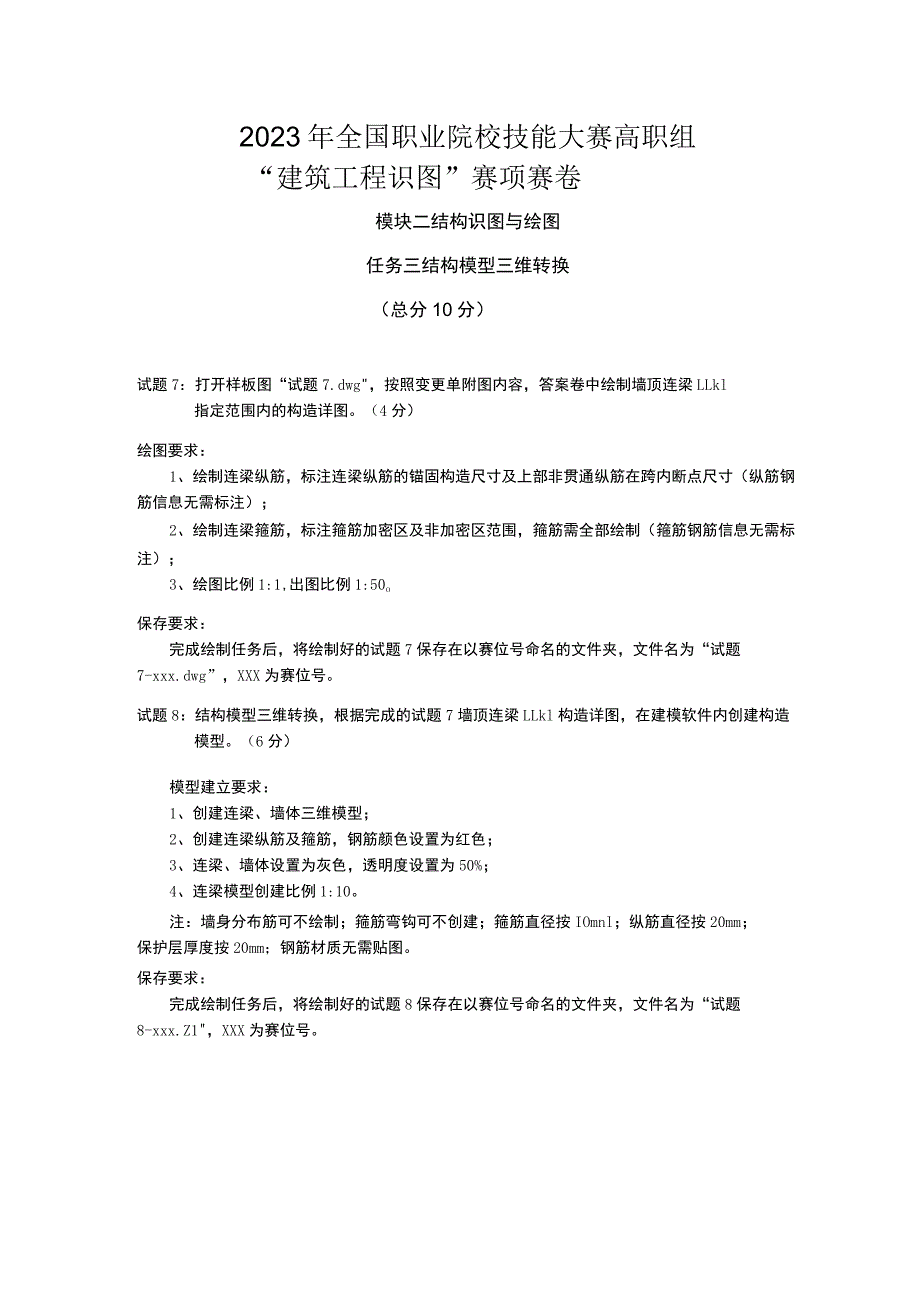

2023年全国职业院校技能大赛高职组“建筑工程识图”赛项赛卷模块二结构识图与绘图任务三结构模型三维转换（总分10分）试题7：打开样板图“试题7.dwg，按照变更单附图内容，答案卷中绘制墙顶连梁LLkl指定范围内的构造详图。（4分）绘图要求：1、绘制连梁纵筋，标注连梁纵筋的锚固构造尺寸及上部非贯通纵筋在跨内断点尺寸（纵筋钢筋信息无需标注）；2、绘制连梁箍筋，标注箍筋加密区及非加密区范围，箍筋需全部绘制（箍筋钢筋信息无需标注）；3、绘图比例1:1,出图比例1:50o保存要求：完成绘制任务后，将绘制好的试题7保存在以赛位号命名的文件夹，文件名为“试题7-xxx.dwg”，XXX为赛位号。试题8：结构模型三维转换，根据完成的试题7墙顶连梁LLkl构造详图，在建模软件内创建构造模型。（6分）模型建立要求：1、创建连梁、墙体三维模型；2、创建连梁纵筋及箍筋，钢筋颜色设置为红色；3、连梁、墙体设置为灰色，透明度设置为50%；4、连梁模型创建比例1:10。注：墙身分布筋可不绘制；箍筋弯钩可不创建；箍筋直径按IOmnl；纵筋直径按20mm；保护层厚度按20mm；钢筋材质无需贴图。保存要求：完成绘制任务后，将绘制好的试题8保存在以赛位号命名的文件夹，文件名为“试题8-xxx.Z1，XXX为赛位号。
